一、背景
之前分享关于NAT网络地址转换的相关文章，docker中的网络正好使用到了NAT，顺带着把这个分享一下，分析docker容器的网络数据包流出、数据流入原理分析。
知识回顾:
docker运行一个容器之后，会给这个容器一个独立的netns网络命名空间和其他网络命名空间进行隔离，形成自己独立的、隔离的网络栈。
并且，会生成1个veth paris虚拟网卡对(就像一根虚拟网线，有2个头， 2个veth虚拟设备接口)， 一头插入容器的网络命名空间，一头插入docker0网桥(默认不创建自己的网桥，则会连接到docker0网桥)。 容器内部的路由表则将网关指向docker0的IP地址作为"下一跳"， 非docker0内网网段的IP数据包会通过网关转发，否则直接通过ARP广播，拿到对方MAC地址，通过二层网络直接通信。

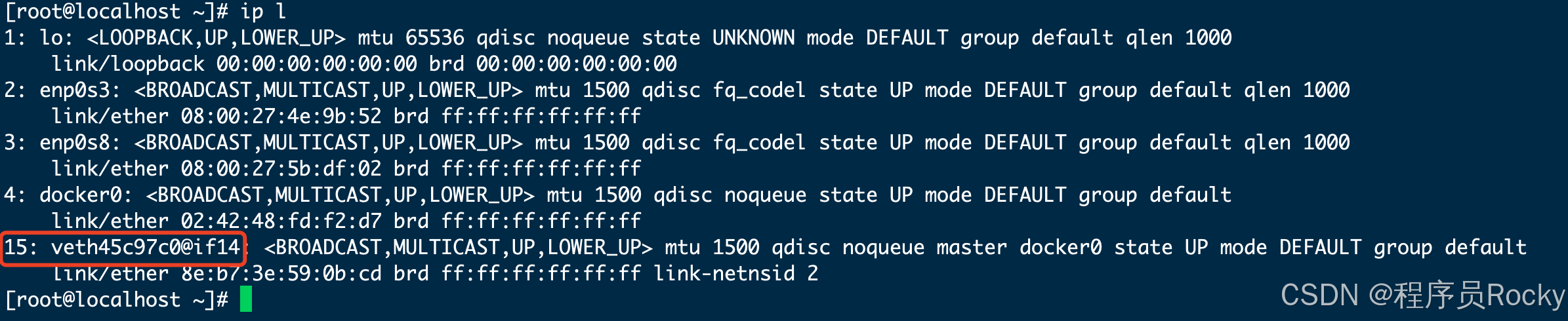

宿主机查看网络设备:
ip l看到veth45c97 位于15号网络接口索引，连接if14号网络接口。 并且后面看到关键词 master docker0, 这个就代表这个veth桥接到了docker0网桥接口。
容器内查看网络设备:

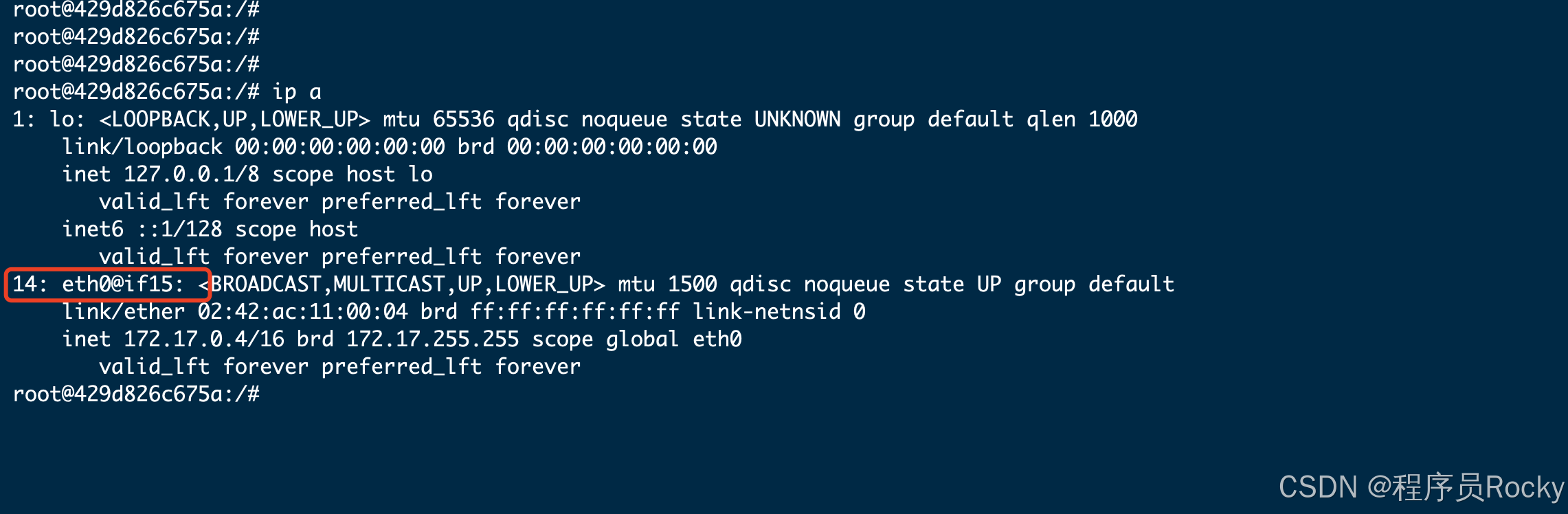

ip l 看到容器自己的eth0位于14号网络接口， 连接if15好网络接口。

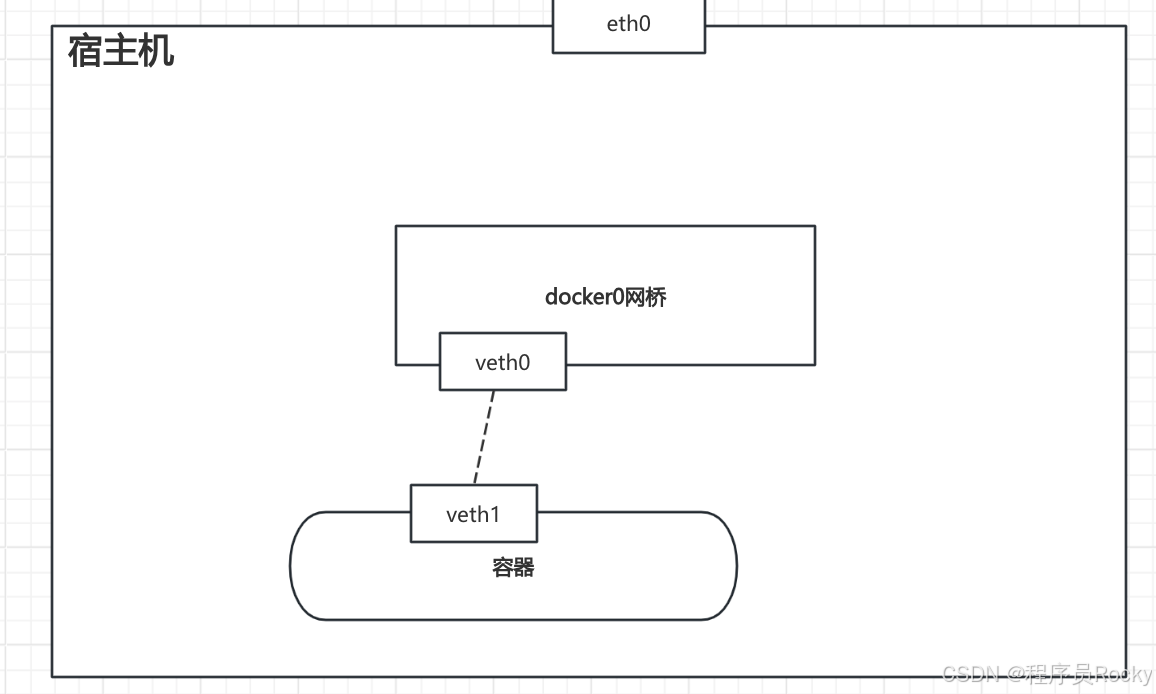

两者都是veth类型的虚拟网络设备，是不是很像1根网线的2个插口，一边插入docker0网桥， 一边插入容器的网络命名空间，从而实现通信。
二、运行nginx容器-分析网络数据包流向
实验信息:
1、宿主机内网IP地址: 192.168.2.116
2、我电脑内网IP地址: 192.168.2.104
1、运行nginx容器，并且8080:80端口映射

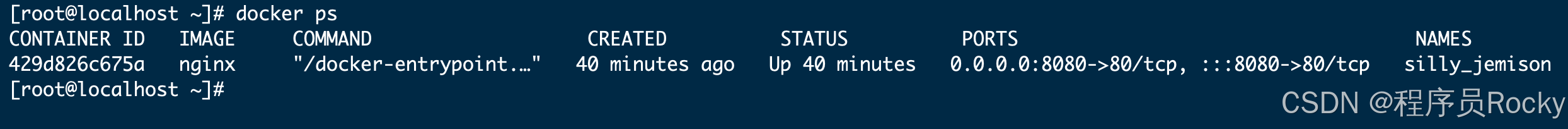

docker run -d -p 8080:80 nginx

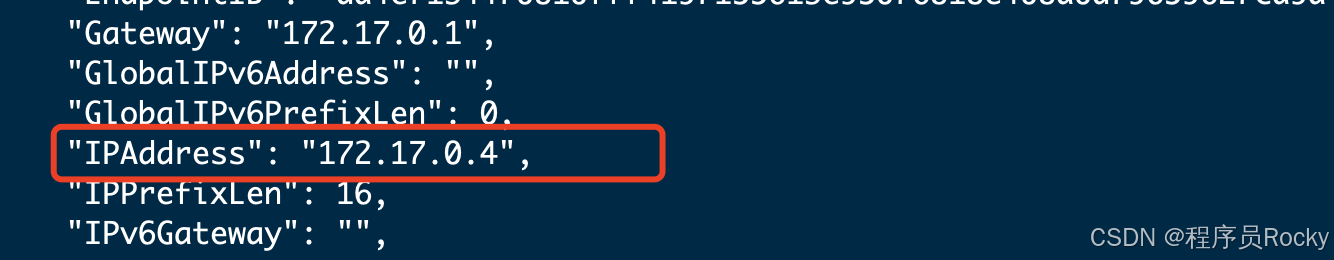

查看容器ip地址为: 172.17.0.4
2、宿主机tcpdump监听网卡数据包、docker0数据包
我电脑使用curl访问宿主机192.168.2.116:8080，抓包结果如下:

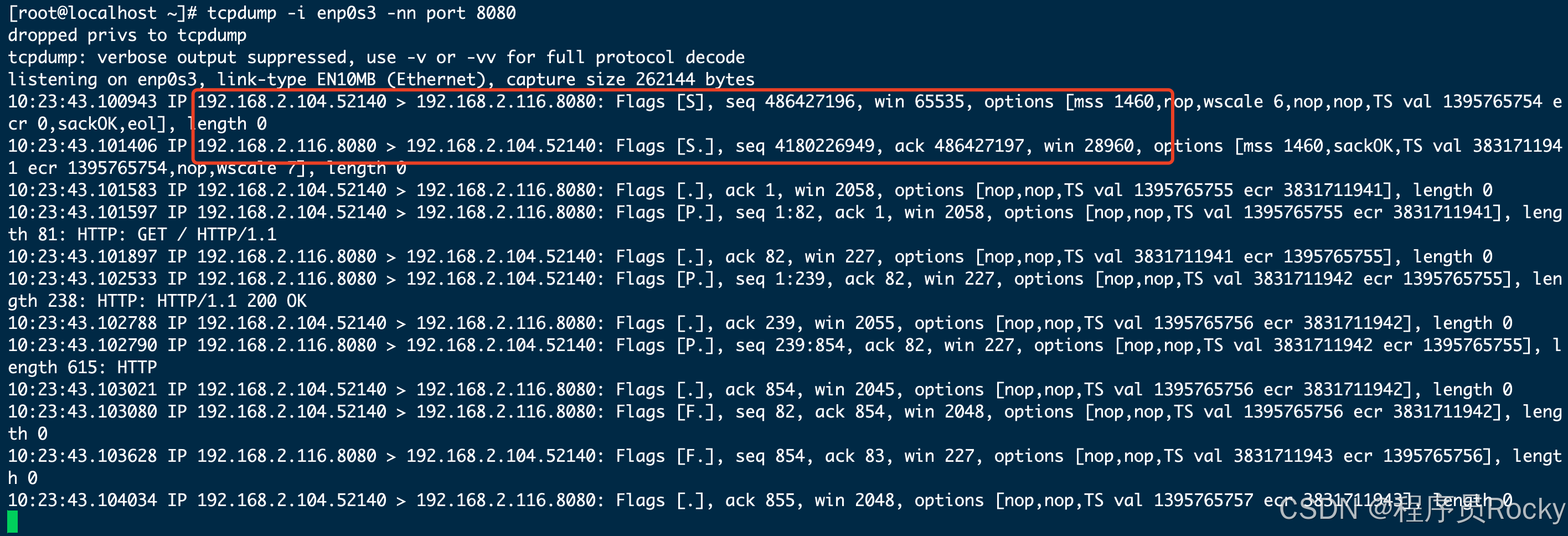

1、网卡enp0s3的抓包结果
请求数据包:源IP地址、端口: 192.168.2.104:52140 => 目的IP地址、端口: 192.168.2.116:8080再看响应数据包:源IP地址、端口: 192.168.2.116:8080 => 目的IP地址、端口: 192.168.2.104:521402、docker0网桥的抓包结果

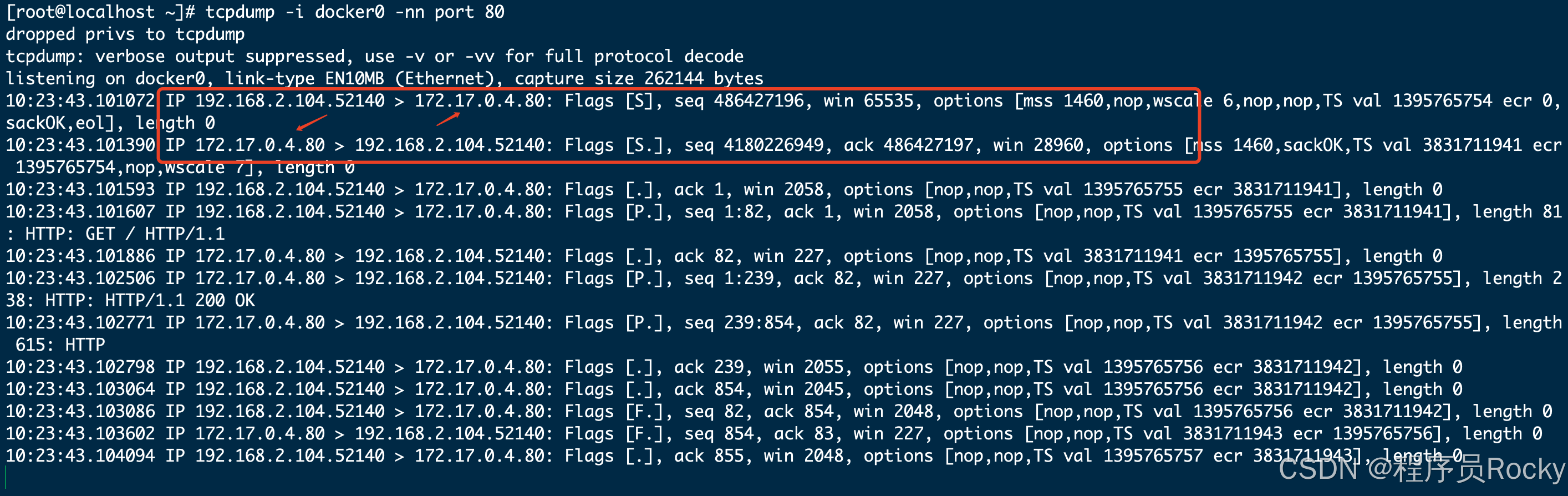

请求数据包:源IP地址、端口: 192.168.2.104:52140 => 目的IP地址、端口: 172.17.0.4:80再看响应数据包:源IP地址、端口: 172.17.0.4:80 => 目的IP地址、端口: 192.168.2.104:52140
3、IP数据包差异分析
很明显，我们发现, 目的IP数据包在enp0s3还是192.168.2.116:8080, 但是监听docker0进来的数据，目的IP数据包变成了172.17.0.4:80。
数据包被修改了! 这个就是docker底层通过iptables做了DNAT的结果。 就是将IP数据包为192.168.2.116:8080 做DNAT，修改为172.17.0.4:80， 再通过docker0转发，docker0发现是自己的网桥桥接的内网IP，再将数据包转发给nginx容器，完成数据传输。
4、DNAT验证猜想，查看iptables规则表

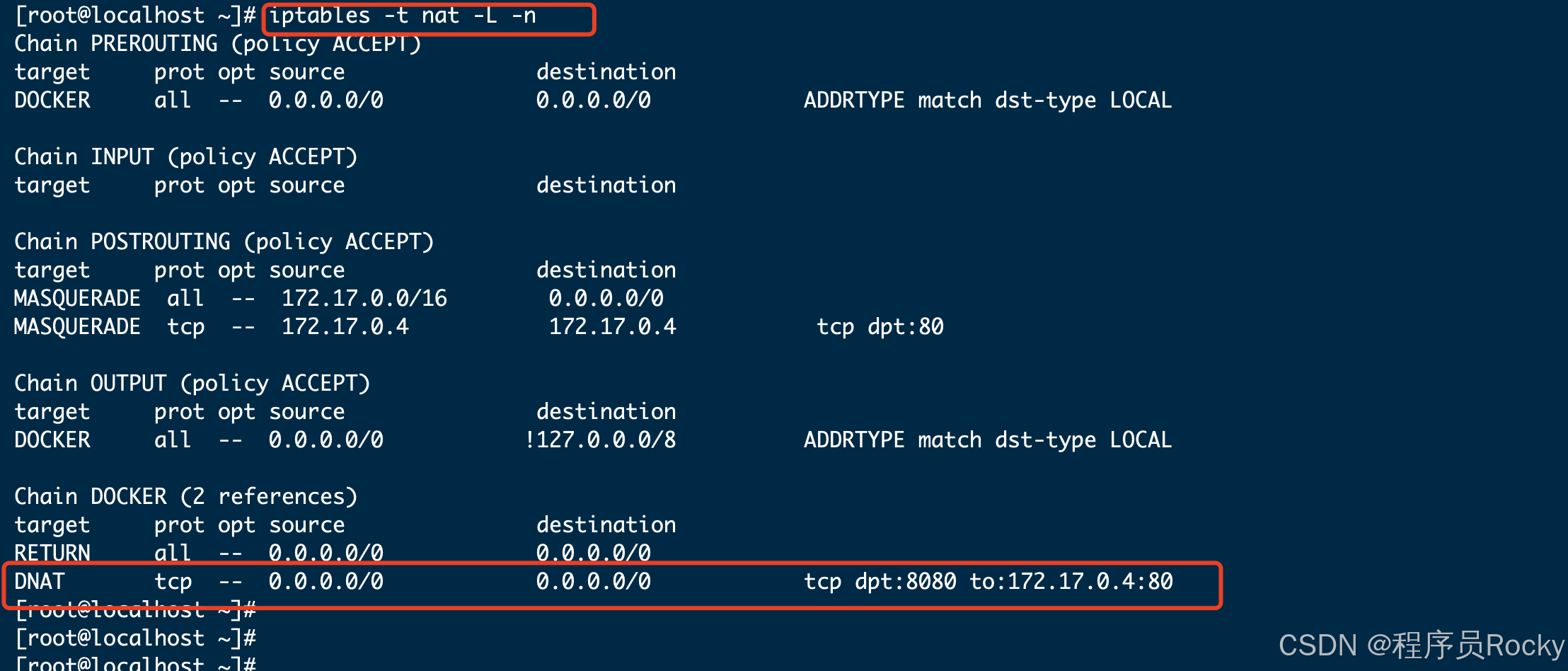

iptables -t nat -L -n
嘿嘿，果然不出所料，确实添加了一条DNAT规则， 将访问宿主机8080端口数据包，改为转发到172.17.0.4:80(nginx容器所在IP和端口)

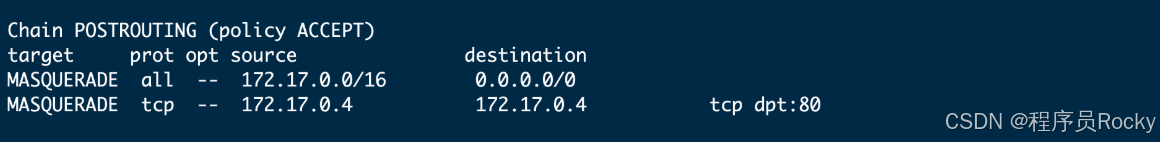

5、SNAT原理也是如此
容器返回给客户端的数据包，也经过了SNAT的过程，数据包经过SNAT，将源IP地址改为宿主机IP地址和宿主机端口， 最后客户端才能得到✅正确响应。
6、conntrack查看NAT映射关系记录
yum install conntrack -yconntrack -Lconntrack -L | grep 172

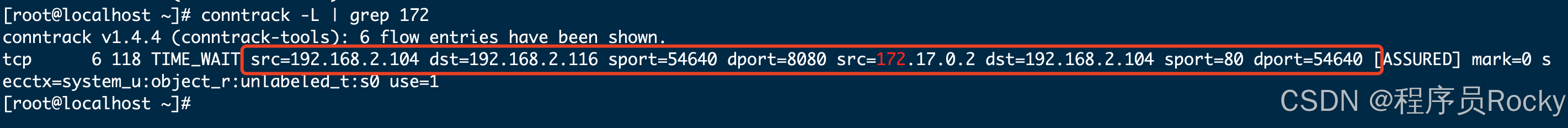

这里就能清晰看到源客户端IP是192.168.2.104、源客户端端口是54640， 宿主机目的IP是192.168.2.116、宿主机目的端口8080 DNAT之后，目的IP为容器的172.17.0.2、容器端口变为80。 因为要存在维持这么一条映射关系， 后面容器进行回包的时候，才能利用知道源地址用哪个宿主机IP、宿主机端口。
并且NAT记录维持是有过期时间的，多久这个连接没活跃状态，则就会被回收。和我们使用家庭宽带上网一样，ISP做的NAT映射也有这么一条记录，连接都很久没活跃了，就会回收，要不然这个出口公网IP端口长期都占着茅坑不拉屎，那就造成了极大的资源浪费。
三、iptables后台服务与docker是否能正常运行-误区
1、误区解释

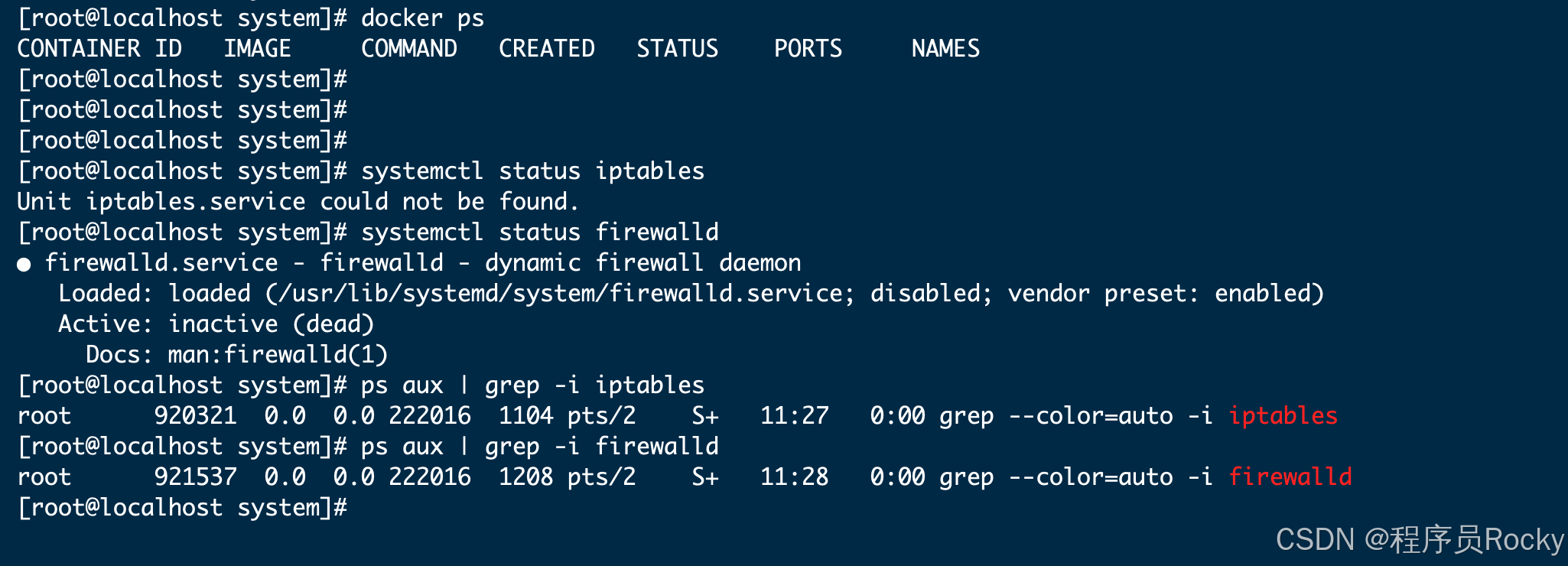

这里应该很多人有这个误区。都说docker是依靠iptables规则做到NAT转换，但是我查看宿主机进程，iptables没有、firewalld也没有，这到底是怎么实现的哟。 iptables服务都没开启，也能让NAT生效?
之前我对此也是有严重误解。我的宿主机也没有iptables、firewalld服务运行，但是docker服务正常运行。
原理: Docker默认通过iptables规则实现容器网络通信和端口映射（如DNAT/SNAT），即使系统未显式启动iptables.service，只要内核加载了iptables模块，Docker仍能自动管理规则。但若内核模块未加载或iptables被完全禁用，Docker的NAT功能将失效。
iptables的服务，只是用户态的一个工具，用来操作内核netfilter规则的一个工具，所以只要内核级别的iptables模块加载了，docker作为客户端（与iptables用户态工具级别一样）也可以直接操作内核的iptables规则，从而实现NAT功能。 和用户态iptables管理工具启不启用没有任何关系。
2、docker依赖的内核模块

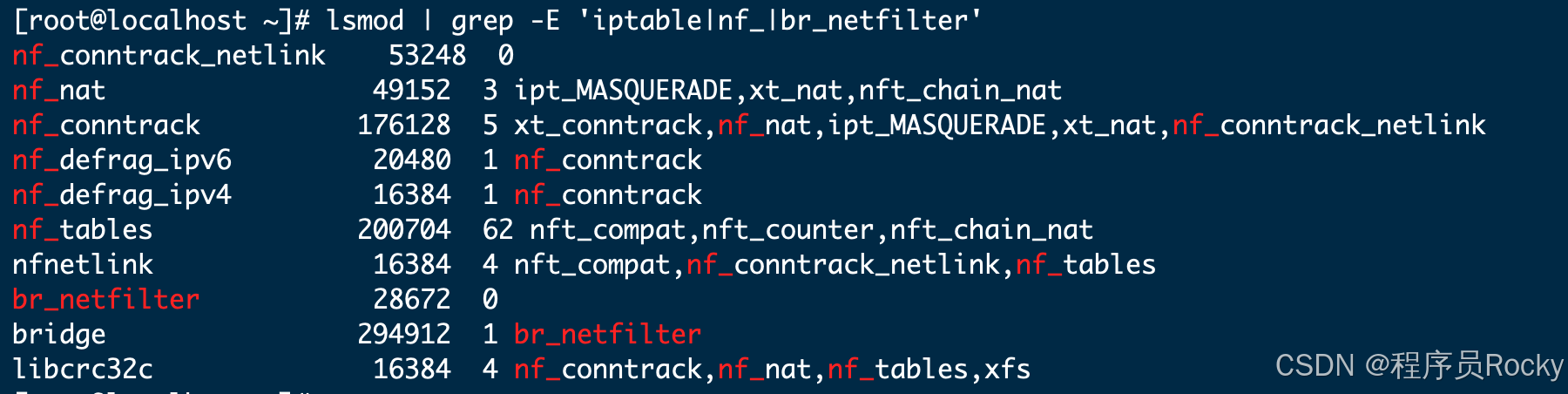

lsmod | grep -E 'iptable|nf_|br_netfilter'
四、总结
docker的容器之间相互访问，可以通过veth和docker0网桥实现，源地址、目的地址都不需要做变化，就是在二层网络进行传输，不需要网关的参与。
但是如果涉及到数据出宿主机则使用SNAT做源地址转换，源数据包转换为宿主机IP地址才能通过宿主机的网卡路由出去，反之，如果想访问我容器的服务，则经过宿主机的时候要做DNAT，将数据包的目的IP和端口，改为容器的内网IP和端口，容器才能正常响应。

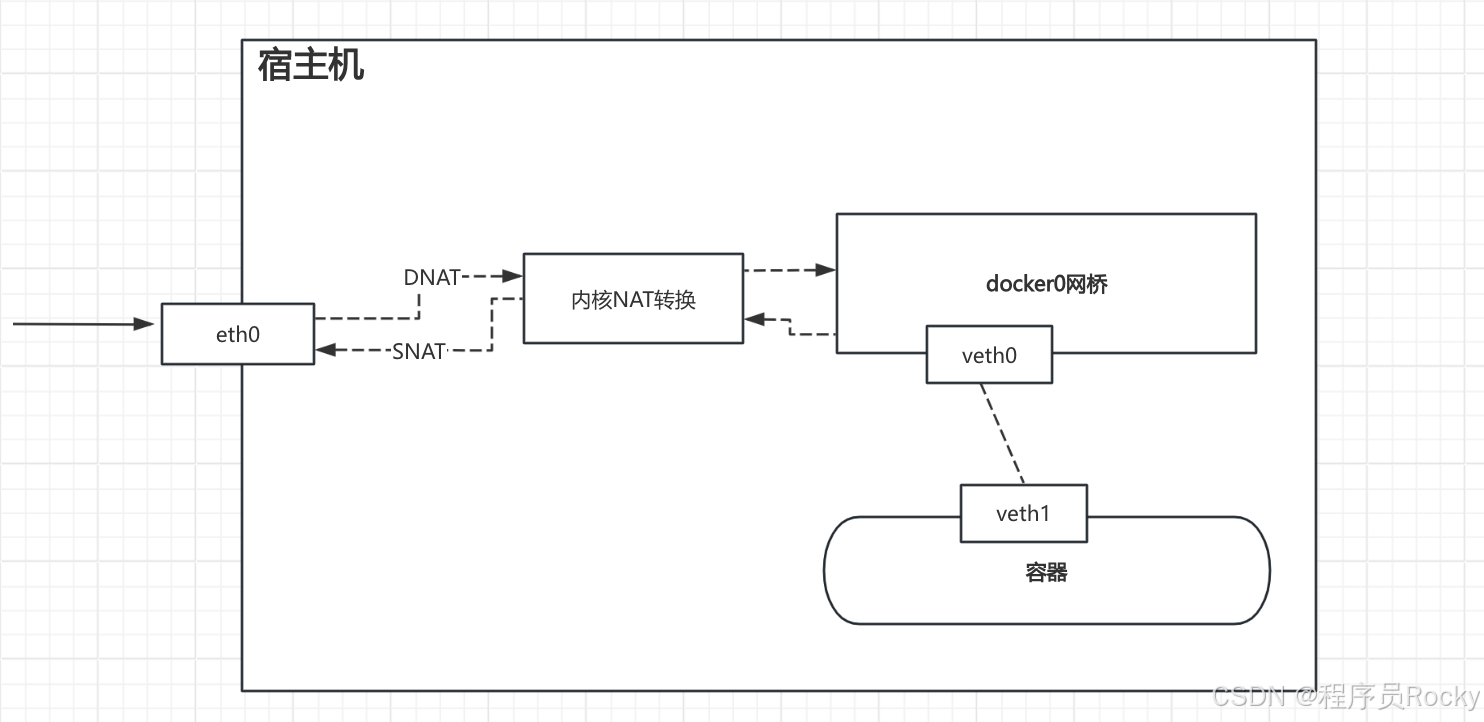

流程大致如下图所示:
)
