AUTOSAR IO硬件抽象层详解

目录

• 1. 概述
• 2. 架构设计
  • 2.1 模块架构概览
  • 2.2 内部组件结构
  • 2.3 与其他模块的交互接口
• 3. 状态机
  • 3.1 状态定义
  • 3.2 状态转换
  • 3.3 状态行为
• 4. ADC信号处理流程
  • 4.1 初始化流程
  • 4.2 转换请求和处理
  • 4.3 通知机制
  • 4.4 按需读取模式
• 5. 低功耗模式
  • 5.1 低功耗状态管理概述
  • 5.2 异步电源状态切换
  • 5.3 同步电源状态切换
  • 5.4 低功耗模式实现策略
• 6. ECU信号模型
  • 6.1 ECU信号概念
  • 6.2 信号类型和属性
  • 6.3 信号处理机制
• 7. 总结
  • 7.1 设计要点
  • 7.2 实现建议
  • 7.3 应用场景

1. 概述

AUTOSAR IO硬件抽象层(IO Hardware Abstraction)是AUTOSAR分层架构中ECU抽象层的重要组成部分，其主要目的是提供对MCAL驱动的访问，通过将IO硬件抽象层端口映射到ECU信号来实现。通过这种抽象，软件组件开发人员无需了解MCAL驱动API的细节和物理层值的单位，极大地提高了软件的可移植性和可重用性。

IO硬件抽象层不应被视为单个模块，它可以实现为多个模块。本文档旨在提供IO硬件抽象层的详细设计和实现指南，帮助开发人员理解其工作原理和使用方法。

---

2. 架构设计

2.1 模块架构概览

IO硬件抽象层在AUTOSAR软件架构中扮演着承上启下的关键角色，它位于ECU抽象层，连接应用层的软件组件和MCAL层的驱动程序。下图展示了IO硬件抽象层的整体架构及其与其他模块的关系：

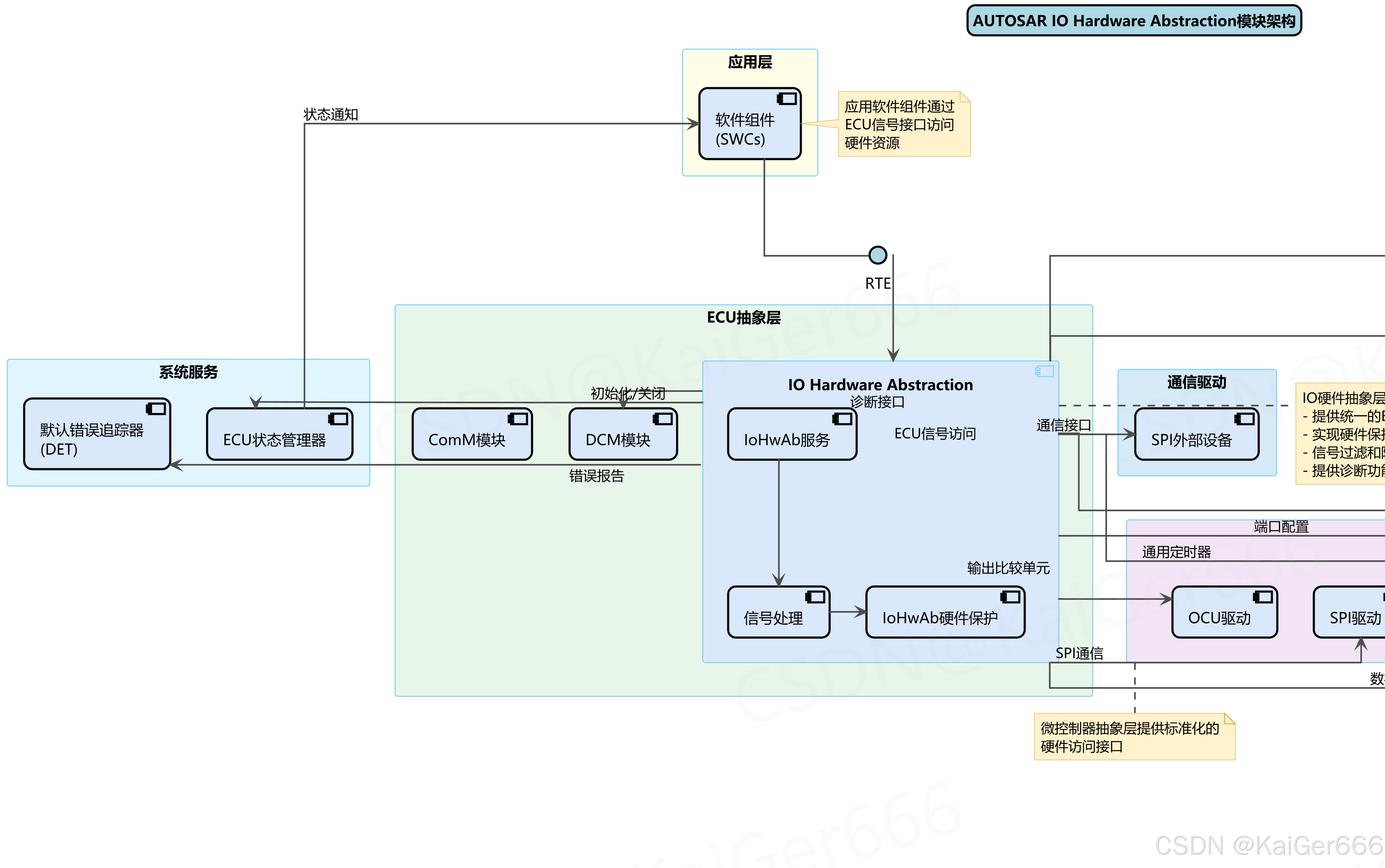

图2-1：AUTOSAR IO硬件抽象层模块架构图

2.2 内部组件结构

IO硬件抽象层内部由三个主要组件构成，它们共同协作提供完整的硬件抽象功能：

1. IoHwAb服务：提供核心功能接口，包括初始化、配置和信号访问服务。这是软件组件与IO硬件抽象层交互的主要入口点。

2. 信号处理：负责处理各类信号的转换、滤波和验证。将物理层的原始信号转换为软件组件可以理解的抽象信号，同时提供信号有效性验证。

3. IoHwAb硬件保护：实现各种硬件保护策略，如过流保护、短路检测和温度监控，确保硬件安全运行。当检测到异常情况时，会触发适当的保护措施。

2.3 与其他模块的交互接口

IO硬件抽象层与AUTOSAR架构中的多个模块交互，主要接口包括：

• 与应用层的接口：

  • 通过RTE提供标准化的ECU信号访问接口
  • 支持软件组件通过端口通信访问硬件资源
  • 屏蔽底层硬件细节，简化应用开发

• 与MCAL层的接口：

  • 与ADC驱动交互实现模拟信号采集
  • 与DIO驱动交互实现数字信号读写
  • 与PWM/ICU/PORT/GPT/SPI/OCU等驱动交互实现特定硬件功能

• 与系统服务的接口：

  • 与ECU状态管理器(EcuM)交互处理初始化和关闭
  • 与默认错误追踪器(DET)交互报告错误

• 与通信驱动的接口：

  • 与SPI外部设备等通信接口交互

通过这种分层和标准化的接口设计，IO硬件抽象层有效地隔离了应用软件与底层硬件，实现了"编写一次，随处运行"的软件可移植性目标，同时为复杂的ECU信号处理提供了灵活而强大的框架。

---

3. 状态机

3.1 状态定义

IO硬件抽象层的生命周期由明确定义的状态机管理，确保模块在任何时刻都处于可控的状态。下图展示了完整的状态机设计：

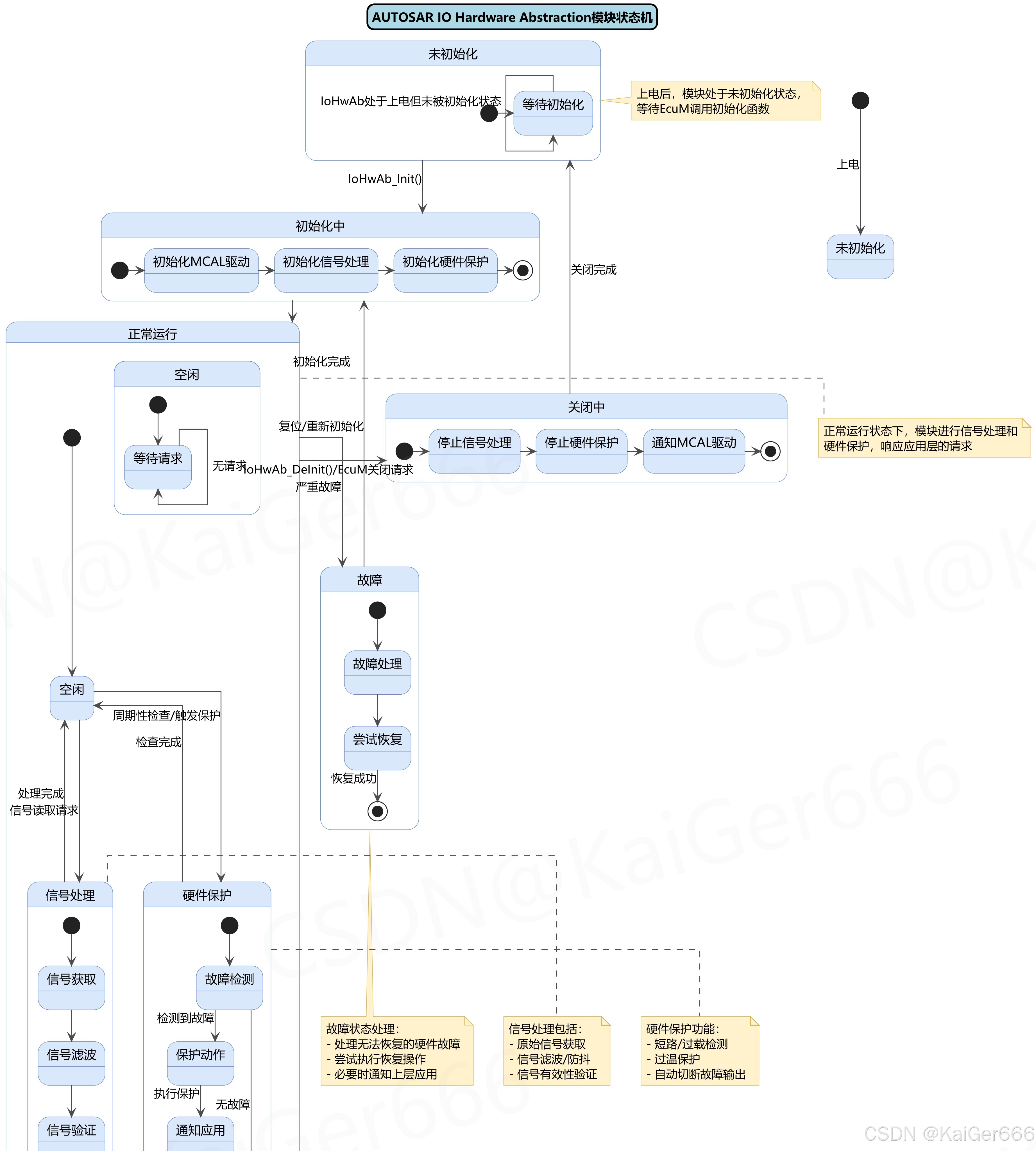

图3-1：AUTOSAR IO硬件抽象层状态机

IO硬件抽象层状态机包含以下五个主要状态：

1. 未初始化(Uninit)：

   • 模块上电后的初始状态
   • 此状态下模块不处理任何请求
   • 等待EcuM调用初始化函数

2. 初始化中(Initializing)：

   • 由EcuM触发进入此状态
   • 按顺序执行初始化MCAL驱动、初始化信号处理和初始化硬件保护步骤
   • 完成所有初始化步骤后转入正常运行状态

3. 正常运行(Running)：

   • 模块的主要工作状态
   • 包含多个子状态：空闲、信号处理和硬件保护
   • 响应应用层请求并提供全部功能服务

4. 故障(Fault)：

   • 当检测到严重故障时进入
   • 执行故障处理和恢复操作
   • 尝试恢复失败时可能需要重置模块

5. 关闭中(Stopping)：

   • 由EcuM关闭请求触发
   • 按顺序执行关闭操作：停止信号处理、停止硬件保护和通知MCAL驱动
   • 完成关闭操作后返回未初始化状态

3.2 状态转换

IO硬件抽象层状态机的主要转换包括：

1. 未初始化→初始化中：

   • 触发条件：IoHwAb_Init()函数调用
   • 行为：开始执行初始化序列

2. 初始化中→正常运行：

   • 触发条件：所有初始化步骤完成
   • 行为：模块变为完全可操作状态

3. 正常运行→故障：

   • 触发条件：检测到无法在正常操作中处理的严重故障
   • 行为：进入故障处理流程

4. 故障→初始化中：

   • 触发条件：故障恢复需要重新初始化
   • 行为：重置并重新初始化模块

5. 正常运行→关闭中：

   • 触发条件：IoHwAb_DeInit()调用或EcuM关闭请求
   • 行为：开始执行关闭序列

6. 关闭中→未初始化：

   • 触发条件：所有关闭步骤完成
   • 行为：模块返回初始状态

3.3 状态行为

每个主状态下有特定的行为模式：

• 正常运行状态下的子状态：

  1. 空闲：模块等待来自应用层的请求
  2. 信号处理：包括信号获取、滤波和验证三个步骤
  3. 硬件保护：定期执行故障检测，发现故障时执行保护动作并通知应用

• 故障处理行为：

  • 对不同类型的故障执行特定的处理策略
  • 尝试恢复操作，如重新初始化子系统
  • 若失败，可能需上报给应用层并等待系统层面的干预

• 初始化和关闭行为：

  • 严格按照预定义的顺序执行
  • 确保各组件间的依赖关系得到正确处理
  • 任何步骤失败都会导致整个过程失败

通过这种严格定义的状态机，IO硬件抽象层能够在复杂的操作条件下保持稳定且可预测的行为，有效管理资源并处理异常情况，提高系统的可靠性和安全性。

---

4. ADC信号处理流程

模拟数字转换(ADC)是IO硬件抽象层中最常用的功能之一，它涉及到多层模块间的复杂交互和信号处理。下图详细展示了ADC信号处理的序列流程：

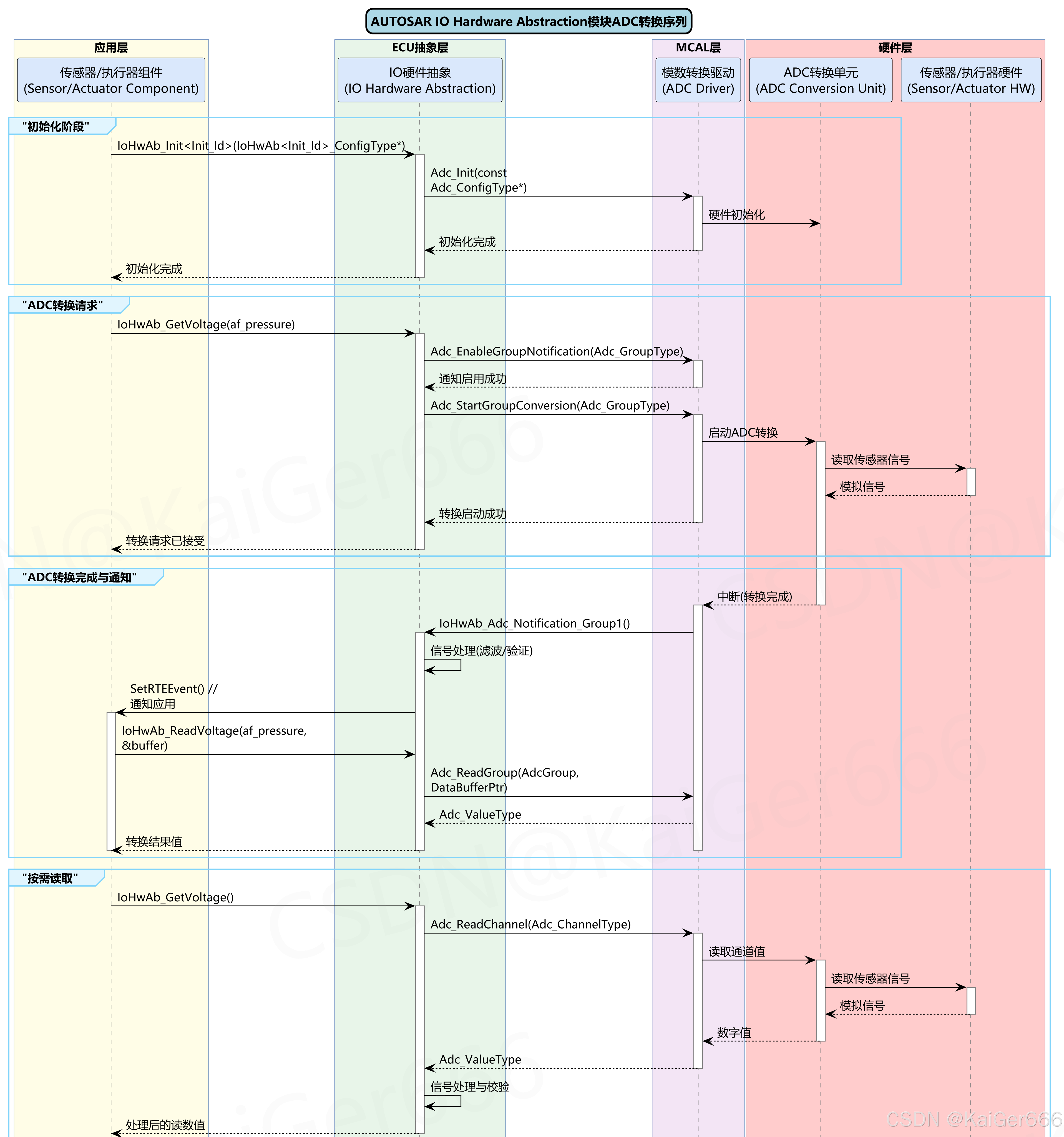

图4-1：AUTOSAR IO硬件抽象层ADC转换序列

4.1 初始化流程

ADC信号处理的初始化是整个IO硬件抽象层初始化过程的一部分，主要步骤包括：

1. 触发初始化：

   • 应用层传感器/执行器组件调用IoHwAb_Init<Init_Id>(IoHwAb<Init_Id>_ConfigType*)
   • IO硬件抽象层接收初始化请求并开始配置

2. 配置ADC驱动：

   • IO硬件抽象层调用Adc_Init(const Adc_ConfigType*)
   • ADC驱动执行硬件初始化，配置ADC转换单元
   • 完成后返回状态给IO硬件抽象层

3. 完成初始化：

   • 所有必要的配置完成后，IO硬件抽象层向应用层返回初始化成功
   • 此时系统已准备好处理ADC转换请求

4.2 转换请求和处理

在正常运行状态下，ADC转换请求按照以下流程处理：

1. 发起转换请求：

   • 应用层调用IoHwAb_GetVoltage(af_pressure)等函数请求模拟信号转换
   • IO硬件抽象层接收请求并准备处理

2. 启用通知机制：

   • IO硬件抽象层调用Adc_EnableGroupNotification(Adc_GroupType)
   • 这确保转换完成后能通过回调通知IO硬件抽象层

3. 启动ADC转换：

   • IO硬件抽象层调用Adc_StartGroupConversion(Adc_GroupType)
   • ADC驱动命令硬件开始转换过程
   • ADC硬件从传感器/执行器硬件读取模拟信号

4. 请求确认：

   • 转换启动后，IO硬件抽象层向应用层返回"转换请求已接受"的确认
   • 此时转换尚未完成，应用层需等待通知或主动查询结果

4.3 通知机制

ADC转换完成后的通知处理流程：

1. 转换完成中断：

   • ADC硬件完成转换后产生中断
   • ADC驱动捕获中断并处理

2. 通知回调：

   • ADC驱动调用IO硬件抽象层注册的回调函数IoHwAb_Adc_Notification_Group1()
   • IO硬件抽象层接收通知并开始处理结果

3. 信号处理：

   • IO硬件抽象层对原始ADC值进行处理，包括滤波和验证
   • 将处理后的有效数据准备提供给应用层

4. 应用层通知：

   • IO硬件抽象层通过SetRTEEvent()通知应用层数据已准备就绪
   • 应用层收到通知后可以读取转换结果

5. 数据读取：

   • 应用层调用IoHwAb_ReadVoltage(af_pressure, &buffer)读取结果
   • IO硬件抽象层调用Adc_ReadGroup(AdcGroup, DataBufferPtr)获取数据
   • 经过处理的转换结果返回给应用层

4.4 按需读取模式

除了通知机制外，IO硬件抽象层还支持按需读取模式：

1. 直接读取请求：

   • 应用层调用IoHwAb_GetVoltage()请求当前值
   • IO硬件抽象层直接处理请求，无需等待异步通知

2. 单通道读取：

   • IO硬件抽象层调用Adc_ReadChannel(Adc_ChannelType)读取特定通道
   • ADC驱动直接从硬件读取当前值并返回

3. 信号处理与返回：

   • IO硬件抽象层对读取的原始值进行处理和校验
   • 将处理后的结果返回给应用层

通过这种多层次的ADC信号处理流程，IO硬件抽象层实现了以下关键功能：

• 提供统一的应用层接口，屏蔽底层硬件差异
• 支持异步通知和同步读取两种操作模式
• 在原始信号与应用层之间提供信号处理和验证
• 有效管理硬件资源，确保正确的初始化和关闭顺序

这些功能使应用开发人员能够以标准化且简单的方式访问模拟信号，而无需关注底层硬件细节和复杂的信号处理逻辑。

---

5. 低功耗模式

在汽车电子系统中，电源管理是一个至关重要的功能，尤其对于现代汽车中的复杂ECU网络。IO硬件抽象层在电源管理中扮演着重要角色，协调多个外设的电源状态切换。下图展示了低功耗状态切换的序列流程：

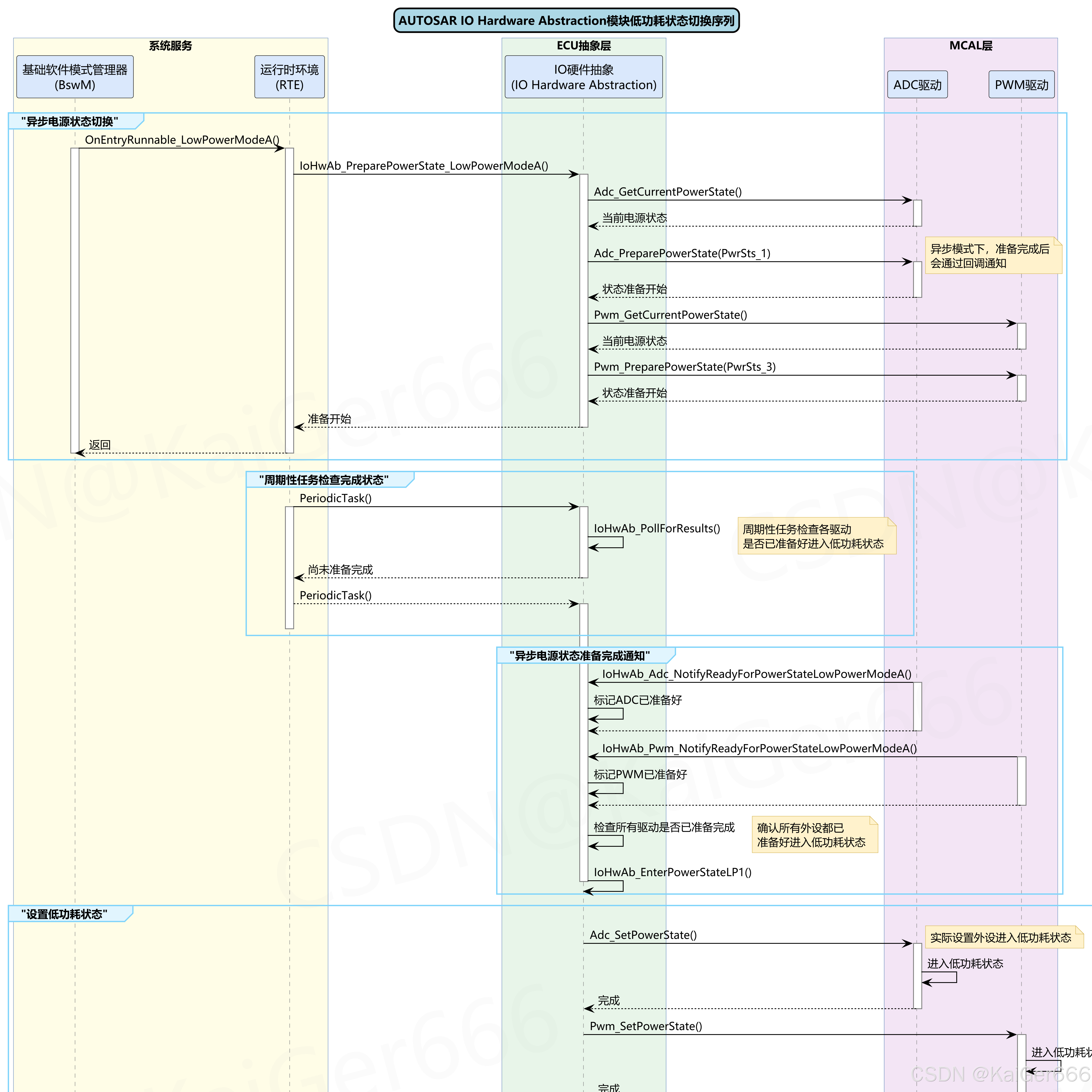

图5-1：AUTOSAR IO硬件抽象层低功耗状态切换序列

5.1 低功耗状态管理概述

低功耗状态管理是IO硬件抽象层提供的重要功能，主要包括：

• 功耗模式协调：协调多个外设模块（如ADC、PWM等）统一进入/退出低功耗状态
• 状态准备和切换分离：将低功耗状态切换分为准备和实际切换两个阶段，保证系统稳定性
• 支持同步和异步模式：根据系统要求，提供同步（阻塞式）和异步（非阻塞式）两种切换方式

低功耗状态管理涉及多个系统组件，包括：

1. 基础软件模式管理器(BswM)：负责系统级模式管理，发起低功耗请求
2. 运行时环境(RTE)：提供应用层与基础软件层的通信通道
3. IO硬件抽象层：协调多个MCAL驱动的电源状态切换
4. MCAL驱动：直接控制硬件进入/退出低功耗状态

5.2 异步电源状态切换

异步电源状态切换是一种非阻塞式切换机制，特别适用于切换时间较长的场景。其流程如下：

1. 准备阶段：

   • BswM通过RTE调用IoHwAb_PreparePowerState_LowPowerModeA()启动准备流程
   • IO硬件抽象层查询各驱动的当前电源状态，如调用Adc_GetCurrentPowerState()
   • IO硬件抽象层调用各驱动的准备函数，如Adc_PreparePowerState()和Pwm_PreparePowerState()
   • 准备函数立即返回，表示准备过程已启动，但尚未完成
   • IO硬件抽象层向RTE返回"准备开始"状态

2. 周期性检查：

   • 系统周期性任务调用IO硬件抽象层的PeriodicTask()函数
   • IO硬件抽象层内部调用IoHwAb_PollForResults()检查各驱动准备状态
   • 若所有驱动尚未准备完成，周期性检查继续进行

3. 通知完成：

   • 驱动准备完成后，通过回调通知IO硬件抽象层
   • ADC驱动调用IoHwAb_Adc_NotifyReadyForPowerStateLowPowerModeA()
   • PWM驱动调用IoHwAb_Pwm_NotifyReadyForPowerStateLowPowerModeA()
   • IO硬件抽象层标记对应驱动已准备完成

4. 执行切换：

   • 确认所有驱动均已准备完成后，IO硬件抽象层调用IoHwAb_EnterPowerStateLP1()
   • IO硬件抽象层调用各驱动的实际设置函数，如Adc_SetPowerState()和Pwm_SetPowerState()
   • 驱动执行实际的硬件电源状态切换
   • IO硬件抽象层通知RTE状态切换完成，RTE更新BswM的模式端口

5.3 同步电源状态切换

同步电源状态切换是一种阻塞式切换机制，适用于需要快速切换或确定切换时间的场景。其流程如下：

1. 准备和切换阶段：

   • BswM通过RTE调用IoHwAb_PreparePowerState_LowPowerModeA()
   • IO硬件抽象层查询各驱动当前电源状态
   • IO硬件抽象层以阻塞方式调用各驱动准备函数，等待其完成
   • 所有驱动准备完成后，IO硬件抽象层立即调用IoHwAbs_EnterPowerStateLowPowerModeA()
   • IO硬件抽象层调用各驱动的实际设置函数，完成电源状态切换
   • IO硬件抽象层通知RTE状态切换完成，RTE更新BswM的模式端口
   • 整个过程在同一函数调用中完成，调用方阻塞等待

2. 主要差异：

   • 同步模式下无需周期性检查和通知机制
   • 准备和切换在同一调用序列中完成
   • 调用方（通常是BswM）需等待整个过程完成

5.4 低功耗模式实现策略

IO硬件抽象层的低功耗管理实现涉及多个方面：

• 协调机制：

  • 使用状态标志跟踪各驱动的准备状态
  • 实现超时机制处理驱动未能及时准备的情况
  • 确保所有驱动的状态一致性

• 接口标准化：

  • 为各类驱动提供统一的电源管理接口
  • 支持不同电源模式的定义和切换
  • 处理驱动间的依赖关系

• 错误处理：

  • 妥善处理准备或切换过程中的错误
  • 提供回退机制在发生错误时恢复正常运行
  • 报告异常情况给系统管理模块

通过这些机制，IO硬件抽象层有效地实现了复杂多驱动环境下的低功耗管理，既满足了节能要求，又保证了系统的稳定性和可靠性。这对于汽车电子系统尤为重要，特别是在电池供电或需要降低能耗的场景中。

---

6. ECU信号模型

ECU信号是IO硬件抽象层的核心概念，代表了物理电气信号在软件中的抽象表示。下图展示了完整的ECU信号类模型：

图6-1：AUTOSAR IO硬件抽象层ECU信号模型

6.1 ECU信号概念

ECU信号是将物理电气信号抽象为软件接口的关键机制，具有以下特点：

1. 定义与范围：

   • ECU信号代表一个电气信号，通常对应一个或多个ECU物理引脚
   • 每个信号具有唯一标识符、确定的类型和方向属性
   • 信号可以关联多种属性，描述其特性和处理要求

2. 抽象级别：

   • 对应用层提供完全抽象的接口，屏蔽底层硬件细节
   • 应用软件组件通过ECU信号访问硬件资源，无需了解驱动细节
   • 保护硬件不受软件错误使用的影响

3. 基本结构：

   • ECUSignal基类：定义所有信号的共有特性
     • 信号标识符：唯一识别信号的ID
     • 信号类型：指明信号的基本类型
     • 信号方向：INPUT（输入型）或OUTPUT（输出型）
     • 信号属性列表：关联到该信号的各类属性对象

6.2 信号类型和属性

IO硬件抽象层支持多种信号类型和属性，以适应不同的硬件接口需求：

1. 信号类型：

   • AnalogInput：模拟输入信号，如温度、压力传感器信号

     • 具有数据类型、数值范围、分辨率和精度等属性
     • 通常通过ADC驱动实现

   • AnalogOutput：模拟输出信号，如控制电压、驱动信号

     • 定义输出电压范围、分辨率和最大延迟
     • 通常通过DAC或PWM驱动实现

   • DigitalInput：数字输入信号，如开关状态、按钮

     • 简单的布尔类型（0或1）
     • 通过DIO驱动实现

   • DigitalOutput：数字输出信号，如LED控制、继电器控制

     • 布尔类型输出，定义延迟要求
     • 通过DIO驱动实现

   • PWMSignal：脉宽调制信号，用于电机控制、灯光调节等

     • 定义周期时间和占空比
     • 通过PWM驱动实现

2. 信号属性：

   • FilteringAttribute：过滤/防抖属性

     • 定义信号的过滤方式（原始或已过滤）
     • 指定带宽和截止频率
     • 主要用于输入信号，消除噪声和抖动

   • AgeAttribute：老化属性

     • 定义信号值的最大有效时间
     • 规定超时后的处理行为
     • 对输入信号定义读取值有效期，对输出信号定义写入超时

   • DiagnosisAttribute：诊断属性

     • 定义信号的诊断状态监控方式
     • 支持短路、开路、过温等故障检测
     • 与诊断功能协同工作

   • ChangeReportingAttribute：变更报告属性

     • 控制信号值变化时的通知机制
     • 定义回调函数，在值变化时调用
     • 减少应用层轮询需求

6.3 信号处理机制

IO硬件抽象层对ECU信号实施多层次处理，确保信号的可靠性和一致性：

1. 信号映射：

   • 将RTE端口映射到具体的ECU信号
   • 通过配置工具生成映射关系
   • 支持多对一、一对多的复杂映射关系

2. 信号转换：

   • 执行物理值与软件值之间的转换
   • 应用缩放因子和偏移量
   • 确保单位和范围的正确性

3. 信号保护：

   • 实施范围检查，防止无效值
   • 提供故障保护机制
   • 在检测到故障时采取安全动作

4. 信号共享：

   • 支持多个软件组件共享同一物理信号
   • 管理访问冲突和优先级
   • 确保数据一致性

通过这种结构化的ECU信号模型，IO硬件抽象层实现了应用软件与硬件驱动之间的有效解耦，既提高了软件的可重用性和可移植性，又为硬件保护和故障管理提供了强大的机制，是AUTOSAR分层架构不可或缺的中间层。

---

7. 总结

本文详细介绍了AUTOSAR IO硬件抽象层的设计与实现，从架构设计、状态机管理、信号处理流程到低功耗模式和ECU信号模型，全面阐述了这一关键模块的内部工作机制和外部接口。

7.1 设计要点

AUTOSAR IO硬件抽象层的核心设计要点包括：

1. 分层抽象：

   • 严格遵循AUTOSAR分层架构原则，处于ECU抽象层
   • 向上提供标准化的信号接口，向下适配多种驱动
   • 实现应用软件与硬件驱动的有效解耦

2. 状态管理：

   • 采用状态机模式管理模块生命周期
   • 定义清晰的状态转换条件和行为
   • 有效处理异常情况和故障恢复

3. 信号处理：

   • ECU信号作为核心抽象概念
   • 支持多种信号类型和丰富的属性定义
   • 提供信号转换、过滤和保护机制

4. 低功耗管理：

   • 协调多个外设的电源状态变化
   • 支持同步/异步切换模式
   • 确保系统级低功耗状态一致性

7.2 实现建议

在实际实现IO硬件抽象层时，应考虑以下关键点：

1. 模块化设计：

   • 将功能划分为明确的子模块，如信号处理、硬件保护等
   • 定义清晰的内部接口，便于维护和测试
   • 支持配置工具自动生成特定ECU的实现

2. 错误处理机制：

   • 实现全面的错误检测与报告
   • 分级处理开发期错误和运行时错误
   • 提供故障诊断和记录功能

3. 性能优化：

   • 关注实时性要求，尤其是信号处理路径
   • 优化内存使用，避免过度缓存
   • 平衡抽象层次与执行效率

4. 测试策略：

   • 针对不同信号类型开发专用测试用例
   • 验证各种故障条件下的行为
   • 确保所有状态转换路径都得到测试

7.3 应用场景

IO硬件抽象层在不同汽车应用场景中发挥着关键作用：

1. 传感器接口：

   • 将各种物理传感器（温度、压力、位置等）抽象为统一接口
   • 处理信号噪声、滤波和有效性验证
   • 使应用软件无需关注传感器具体类型和特性

2. 执行器控制：

   • 驱动各类执行器（电机、阀门、指示灯等）
   • 提供故障保护和诊断功能
   • 实现标准化的控制接口

3. 多ECU平台：

   • 支持同一应用软件在不同硬件平台上运行
   • 屏蔽底层硬件差异，提高软件可重用性
   • 简化跨平台开发和维护

4. 诊断与维护：

   • 提供标准化的诊断接口
   • 支持生产和服务阶段的测试需求
   • 便于问题定位和系统维护

IO硬件抽象层作为AUTOSAR架构的关键组成部分，通过标准化的接口和灵活的实现策略，有效解决了汽车电子系统复杂度不断提高带来的挑战，为构建高质量、可靠的汽车软件系统提供了坚实的基础。未来随着汽车电子技术的发展，IO硬件抽象层将进一步演进，以适应更复杂的硬件环境和更严格的功能安全要求。
