DMA 与 RDMA

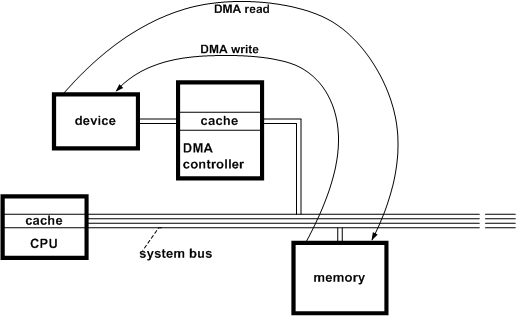

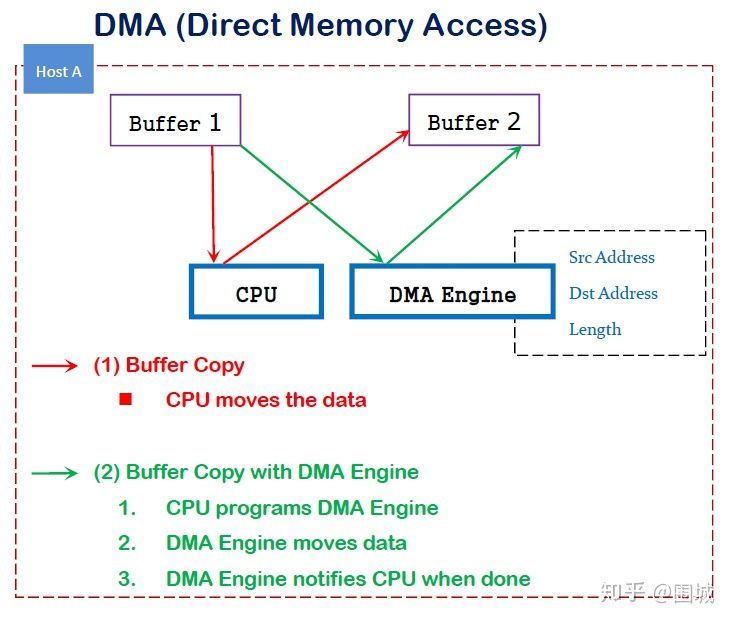

DMA（Direct Memory Access，直接内存访问）让 PCIe I/O 外设可以直接访问 Main Memory。外设跟主存之间的数据交互主要由 DMA Controller/Engine 来完成的，从而避免了 CPU（包括 MMU）的参与。I/O 外设初始化时，DMA Controller 即完成了 Device Address 和 Host Physical Address（ZONE_DMA）之间的直接映射，使得 Kernel 和 User Process 可以直接访问这些外设的存储器。

DMA 技术出现之前，NIC 和 CPU 之间的 Frames（二层数据帧）收发依赖 CPU 先从 NIC Rx/Tx Queue 逐个 Copy 到 Kernel Space 内存空间，然后再从 Kernel Space 中 Copy 到 Application 的 User Space 中。每个 Frames 的读/写都需要单向的两次 CPU Copy，非常消耗资源。

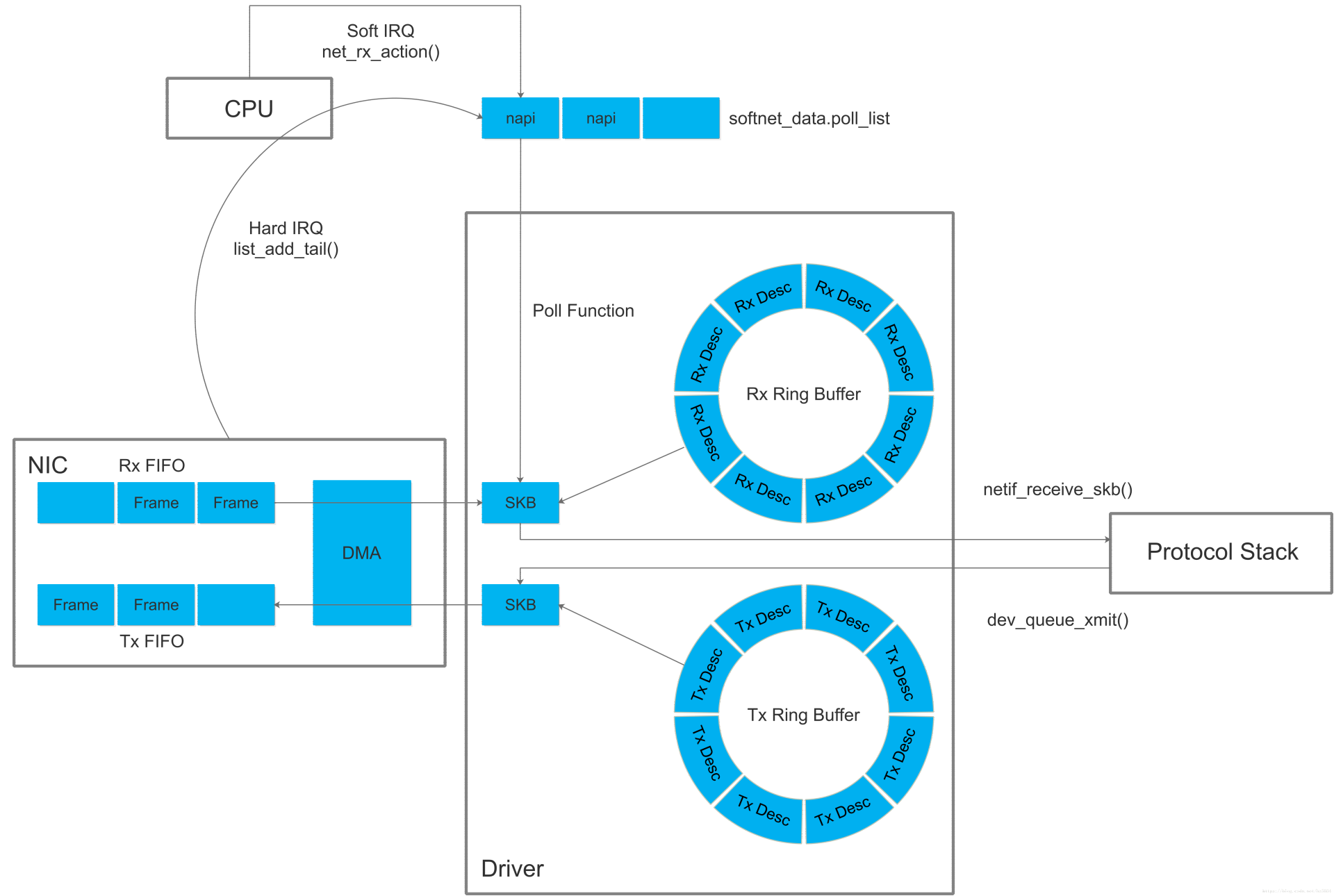

DMA 技术出现后，NIC 增加了 DMA Controller（DMA Engine）功能模块，首先将 NIC Rx/Tx Queue 与 Main Memory 中的 ZONE_DMA 建立映射关系，然后当 Frames 进入 NIC Rx/Tx Queue 时，DMA Controller 就会将这些 Frames 通过 DMA Copy 的方式存放到 ZONE_DMA 中，期间完全不需要 CPU 的参与。同时因为 Kernel Space 和 ZONE_DMA 是直接物理映射的关系，所以 Kernel Space 可以直接访问这些 Frames。

通过 DNA Controller 来完成 NIC 和 Main Memory 之间的高速数据传输，在 CPU 读/写报文的单向处理中，减少了一次 CPU Copy 的工作负载。在 32bit Linux 中，ZONE_DMA 默认只有 16MB；而在 64bit Linux 中，ZONE_DMA 默认可以有 4GB，得到了非常大的提升。

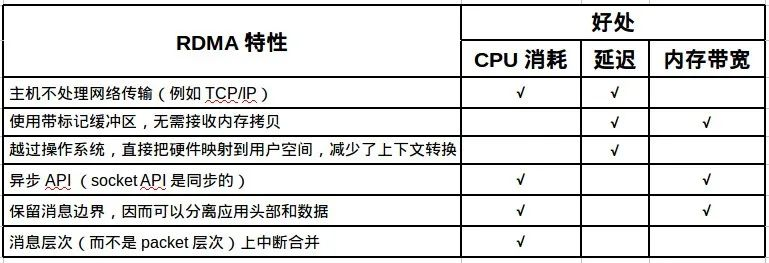

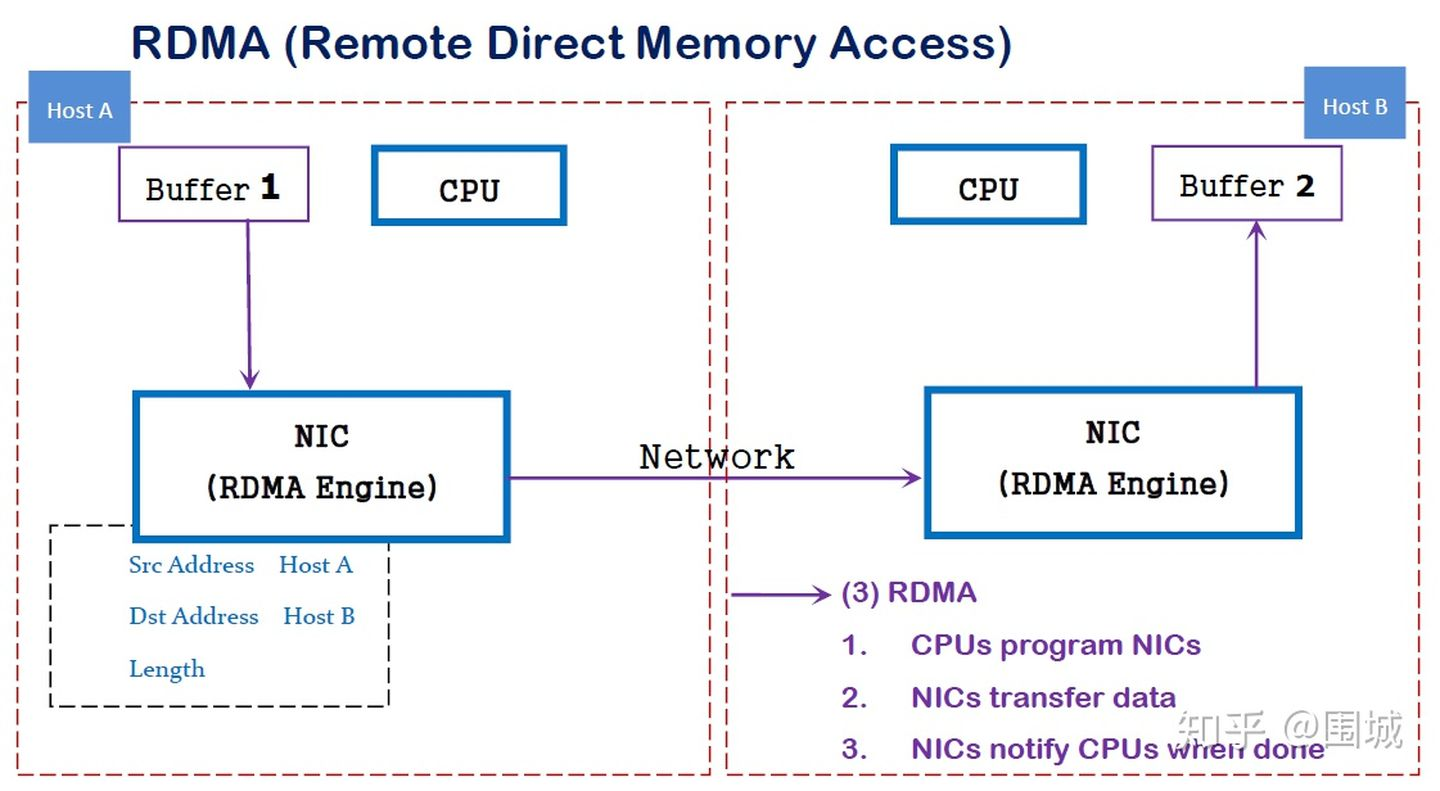

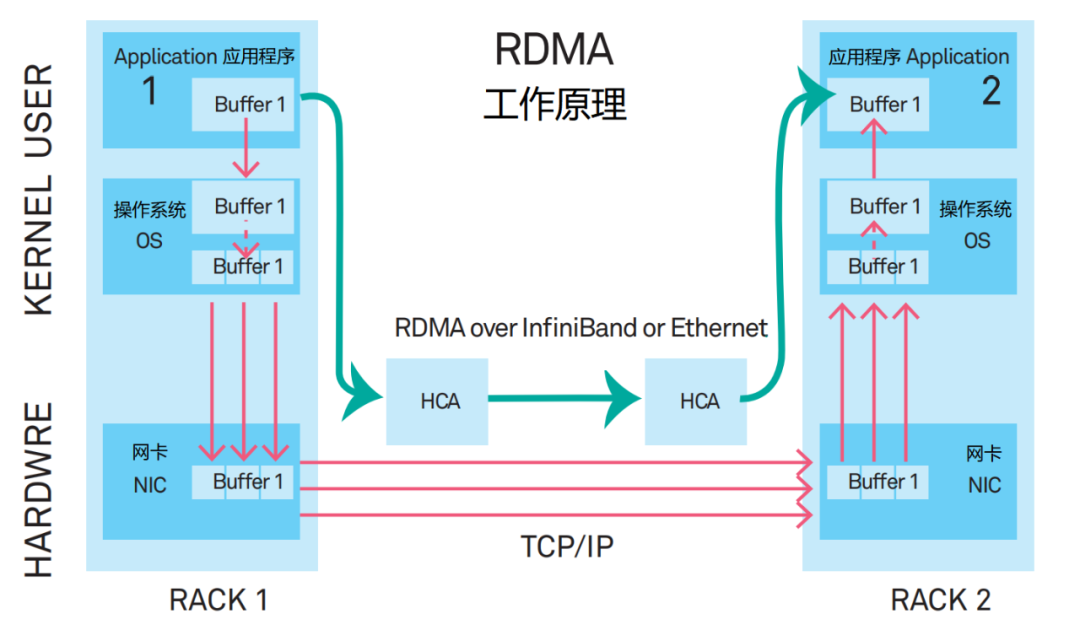

RDMA 特性和优势

RDMA 的技术特点：

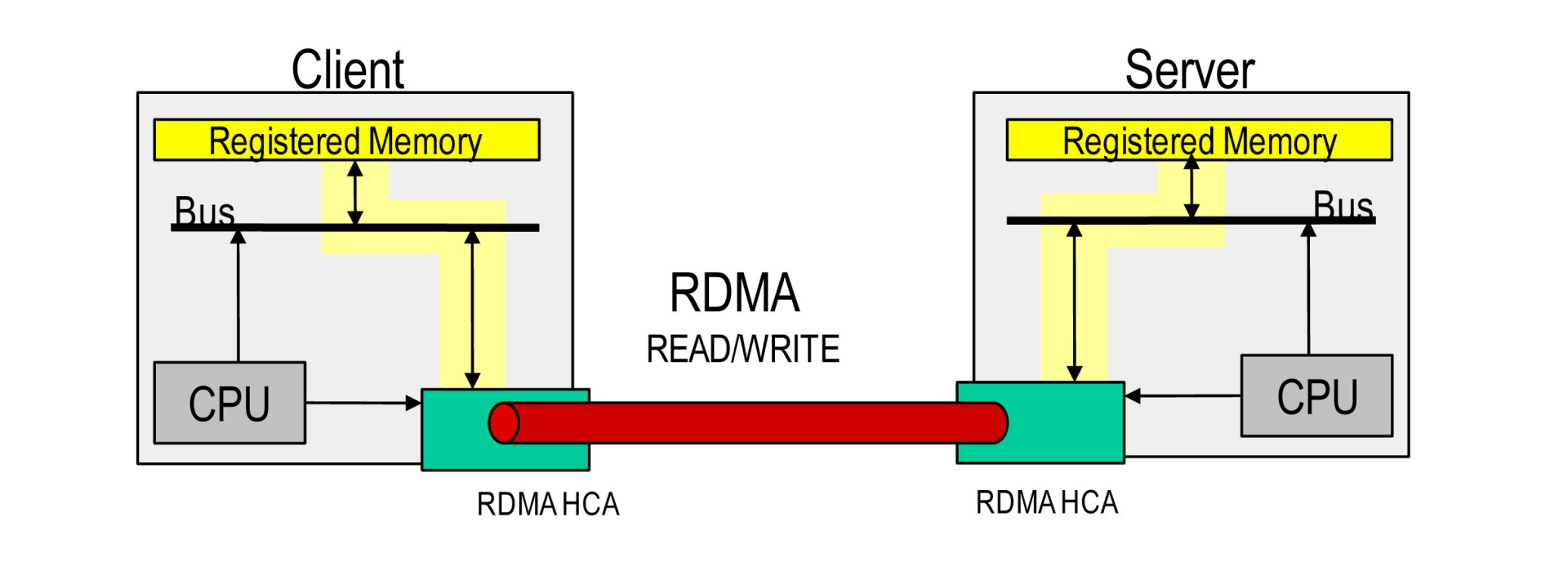

1. Remote（远程）：数据在 2 台服务器之间进行 P2P 传输。

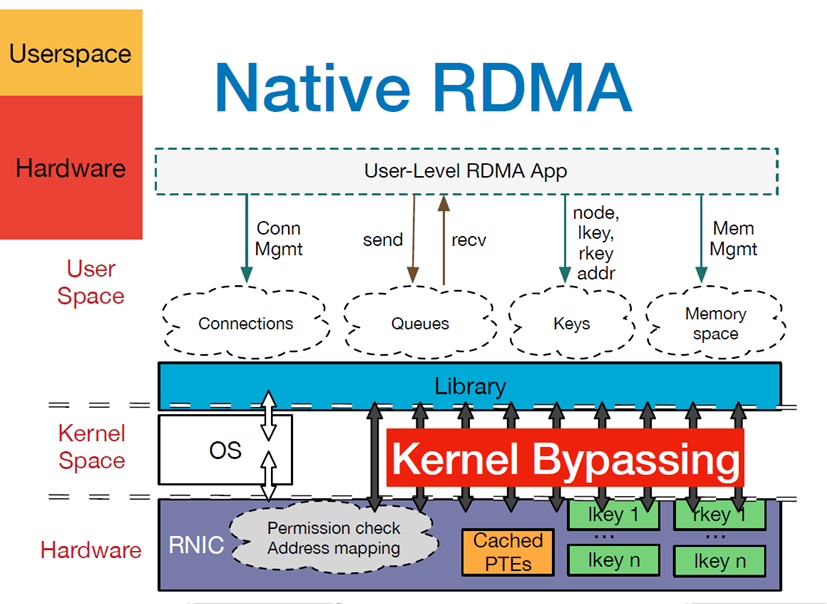

2. Direct（直接）：不需要 CPU 和 Kernel 的参与，控制信令和数据传输相关的处理都卸载到 RNIC 中完成。
3. Memory（内存）：2 台服务器上的 Application 之间的内存地址直接传输，延迟最低、带宽最大（服务器内延迟降至 10μs 微秒以下）。
4. Access（访问）：访问操作有 Send/Receive、Read/Write 等。

大带宽

相对于 TCP，在使用 RDMA 的 100Gbps 场景下，CPU 占用率从 100% 下降到 10%。CPU 处理能力不再是带宽的限制，网卡自身的硬件规格才是。

1. TCP 网络中，100Gbps 网络带宽处理需要消耗 64 颗 2.5GHz Core（按 1MHz CPU 处理 1Mbps Net I/O 计算）；
2. RDMA 网络中，CPU 无需再做收发包中断处理，不仅降低延迟，也节省了 CPU。

低延时

相对于 TCP，网络时延从 ms 级降低到 10μs 以下。

1. TCP 网络中，对于一个数据报文，内核协议栈会执行多次内存拷贝、中断处理，上下文切换等会产生数十微秒的固定时延；
2. RDMA 网络中，Application 直接操作 RNIC Verbs API，不再经过 System-call 切换到内核态，没有内核切换开销。另外，由于数据报文头都在 RNIC 上处理，不用拷贝到内核态处理，Zero-Copy 延迟会显著减少。

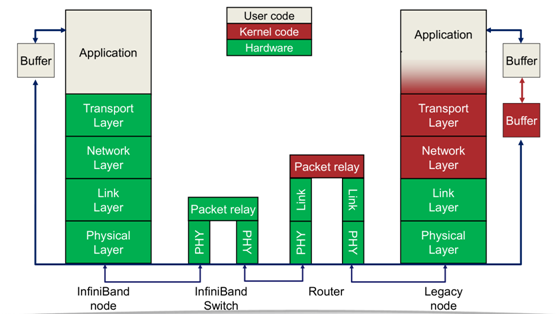

RDMA 协议栈标准

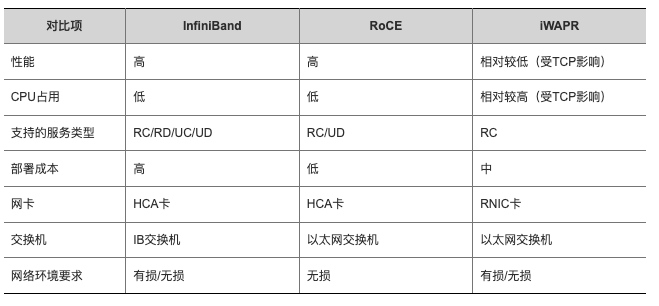

目前主要有 RDMAC和 IBTA（InfiniBand Trade Association）两大组织主导着 RDMA 协议栈标准的发展。

1. IBTA（InfiniBand Trade Association）：RDMA 协议栈最早由 InfiniBand 实现，InfiniBand 发展的初衷就是把服务器的 DMA 总线网络化，即 RDMA。总线技术中采用的 DMA（Direct Memory Access）技术在 InfiniBand 中以 RDMA（Remote Direct Memory Access）的形式得以实现。最初的 RDMA 是 IBTA 在 2000 年发布的基于 InfiniBand 的 RDMA 规范。由于这是一种闭源的网络技术，因此需要支持该技术的 NIC 和 Switch。
2. RDMAC（RDMA Consortium）/ IETF：后来随着复用高性价比 Ethernet 网络架构大趋势下出现的 RoCE 和 iWARP 技术方向。

RDMA 运行原理

通信通路

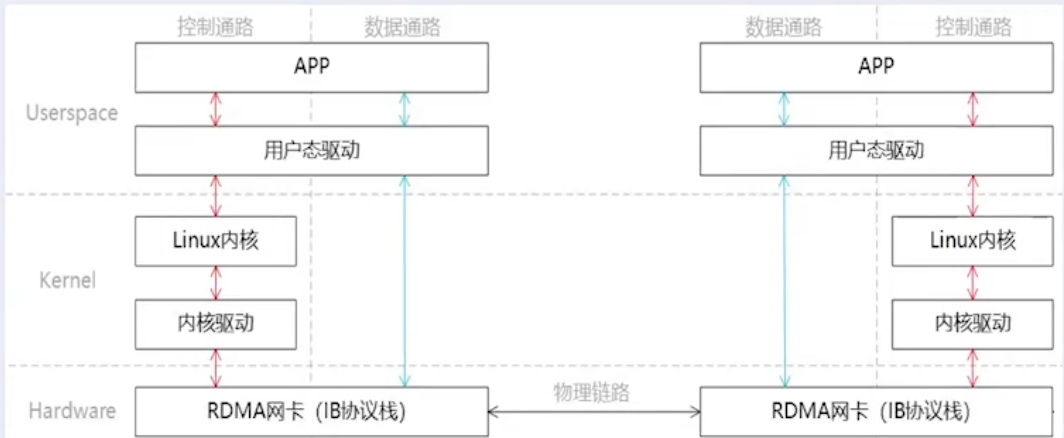

RDMA 采用了 “数控分离” 通信通路：

1. 控制通路：需要 Kernel 的参与，使用 Socket API 传输控制信令，用于创建和管理 “数据通路” 数据传输时所需要的资源。例如：Channel、QP（Queue Pairs）、MR（Memory Region）等。
2. 数据通路：不需要 Kernel 的参与，使用 Verbs API 传输业务数据。

通信模型

RDMA 采用了基于 MQ Channel（消息队列通道）的 P2P 全双工通信模型，定义了 2 大类型的队列：

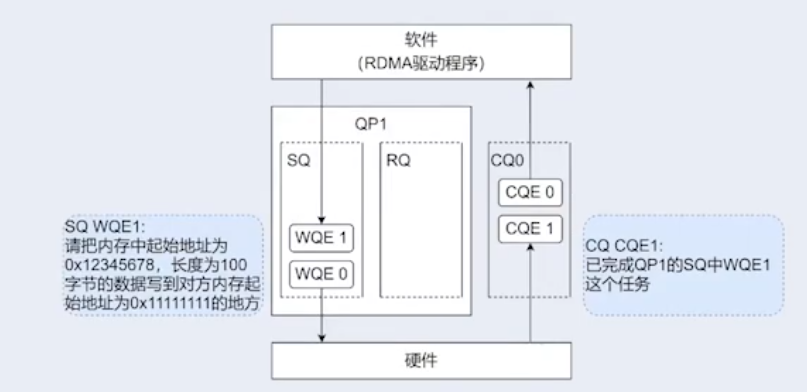

1. WQ（Work Queue）：App 要收/发数据，就会放置一个 WR（Work Request）到 WQ 作为 WQE（WQ Element）。WQE 是 RNIC 硬件执行任务单元，包含了软件需要硬件执行的动作。RNIC 会获取到 WQE 进行处理。
2. CQ（Complete Queue）：RNIC 每处理完一个 WQE 之后，就会写入一个 CQE 到 CQ，App 从 CQE 中确认一个 WC（Worker Completion）。

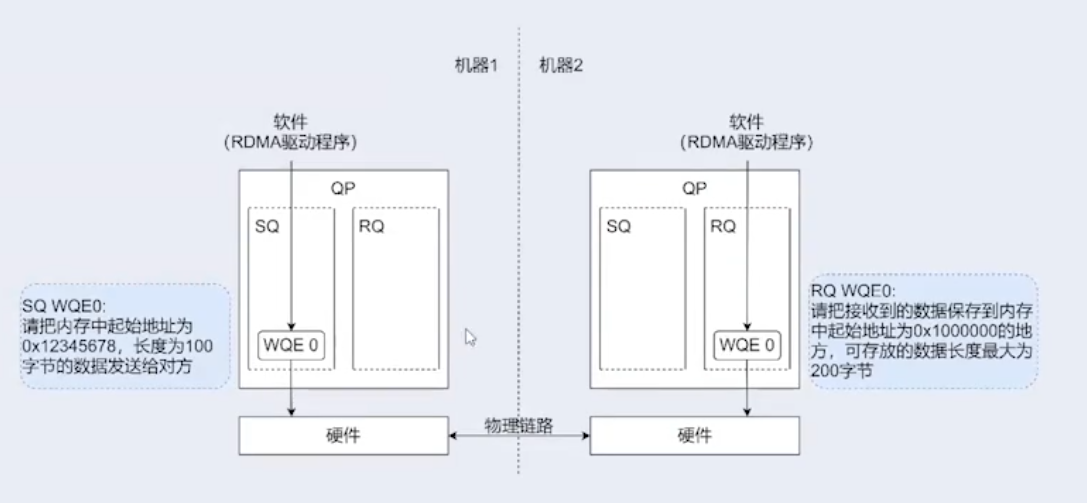

因为 RDMA 支持全双工通信，所以 WQ 进一步细分为 SQ 和 RQ，并称为 QP（Queue Pairs）。通信双方使用一对 QP，通过 BTH QPN 唯一标识，并以此创建 Channel。1 个 RDMA App 可以按需创建多对不同的 QPs 和 Channels。这些 QP 可以用于不同的通信目的，例如：使用不同的服务类型。

1. SQ（Send Queue）：存放 Send WQE。
2. RQ（Receive Queue）：存放 Receive WQE。

通信方式

RDMA 支持 2 大通信类型：

1. 双边通信（Messaging verbs）：

   1. Send-Receive API：双端操作，通过控制通路互相感知，Receiver 需要先下发 Receive WQE，然后 Sender 才会下发 Send WQE。

2. 单边通信（Memory verbs）：

   1. Write API：单端操作，Sender 主动执行，只需要本端明确源和目的内存地址，不需要告知 Receiver，Receiver 的 CPU 也不参与，也不会被通知数据的到达。适用于大批量数据传输。
   2. Read API：同上。

通常在进行 Read / Write API 等单边操作之前，都需要先完成 Send-Receive API 双边操作，交换一些 QP 配置控制信令，包括：

1. Local 和 Remote Memory Region 信息
2. Local 和 Remote rkey（内存钥匙，控制内存的访问权限）信息
3. etc…

内存注册

和内存注册相关的两个重要概念是 PD（Protection Domain，保护域）和 MR（Memory Region，内存区域）。

• MR： 是 RDMA 通信中注册的一块特殊内存区域，需通过 API 显式注册后才能被 RDMA 网卡访问。其主要作用包括：虚拟地址到物理地址的转换、基于 lkey 和 rkey 的访问权限控制、避免换页（锁页）。
• PD：是 RDMA 中用于资源隔离的安全机制，通过将 QP（队列对）和 MR 绑定到同一 PD 中，限制不同 QP 对 MR 的访问权限。其核心作用包括：安全隔离、资源分组管理。同一 PD 内的 QP 只能访问同组的 MR，避免未授权的跨组内存访问。

更详细的，MR 包括以下属性：

1. context：上下文
2. addr：MR 的 Buffer 首地址
3. length：MR 的 Buffer 长度
4. lkey：MR 的 local key，唯一标识，在本端执行 RDMA API 操作中用来验证访问权限。
5. rkey：MR 的 remote key，唯一标识，在远端执行 RDMA API 操作中用来验证访问权限。

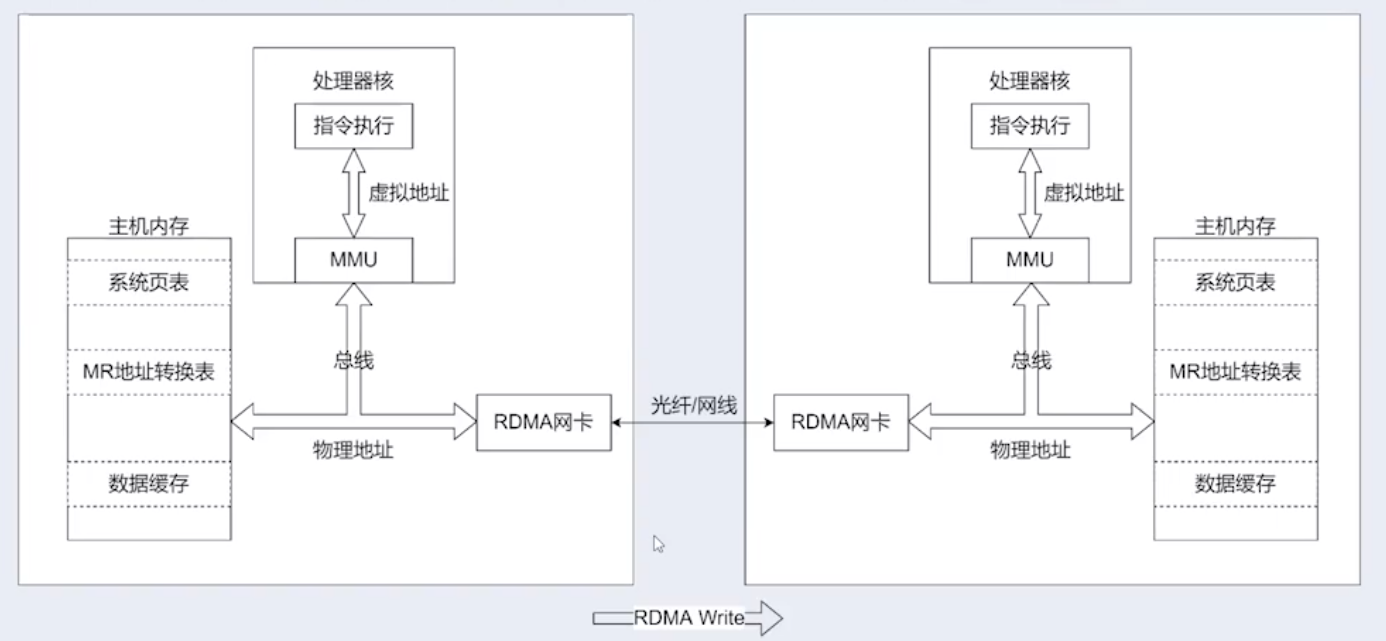

MR 是 Application 的虚拟内存，RNIC 操作的是 Main Memory 的物理内存。所以 Application 创建 MR 时，操作系统的 MMU（内存管理单元）会参与到 MR 的初始化，确保每个虚拟地址都能正确映射到物理地址。

注：

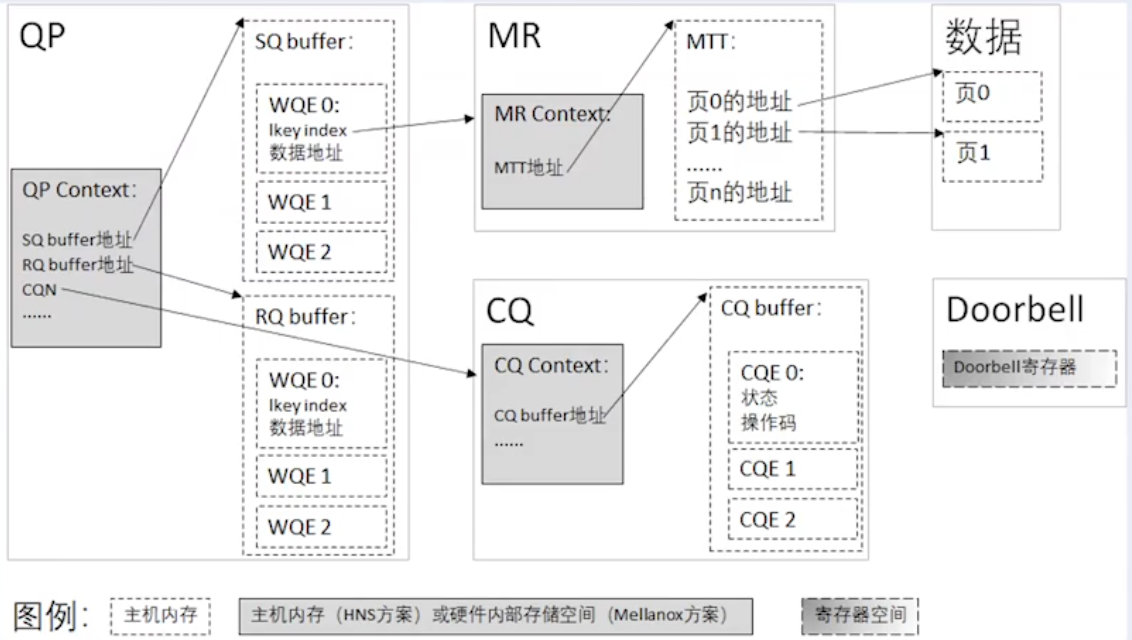

• RNIC 中包含的 MPT（Memory Protection Tables）、MTT（Memory Translation Tables）模块，本质上是一个 Cached Page Table（缓存页表）元件，Page Table Entry 就是用来将 Virtual Address（虚拟内存）映射到相应的 Physical Address（物理内存）。
• RNIC 需要通过 rkey 找到相应的 MPT、然后基于 MPT 的信息再找到相应的 MTT，进而完成 VA 到 PA 的转换。

QP 建链

建立一对 QP 之间的 Channel，过程中协商通信参数。包括：

1. GID（Global Identifier，全局 ID）：GID 是 IB 网络的唯一标识。IB 网络中用于标识和寻址网络中的节点或端口。
2. QPN：QP 的唯一标识，确定建链的对象，GID+QPN 可以在 IB 网络中确定唯一的一个 QP。
3. VA（虚拟地址）：App 希望访问的虚拟地址。
4. rkey：同上。
5. qkey：是 UD（不可靠数据报）服务类型中专用的 Key，用于校验数据报的合法性。

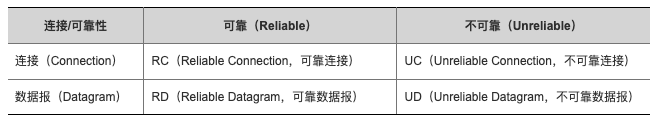

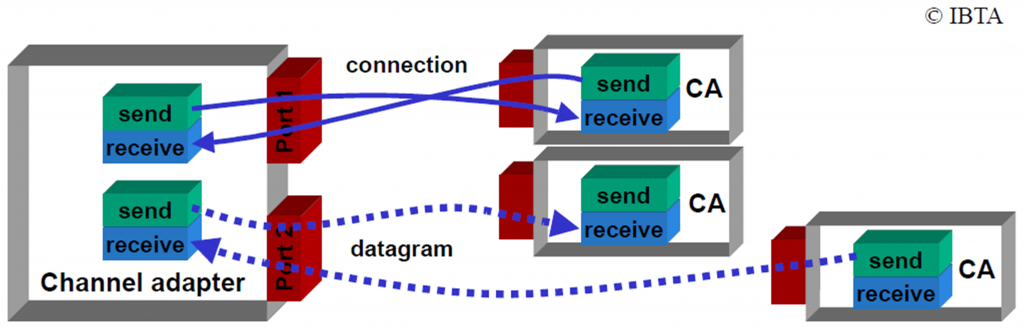

NOTE：QP 建立 “链路（Channel）” 和 “连接（Connection）” 是两个不同的概念，RDMA 支持 4 种基本的服务类型，以满足不同服务对可靠性和传输速率的不同需求。

其中，RC、UC 是存在 Connection 的，而 RD、UD 则不存在 Connection，而是直接传输 Datagram。
RC 服务类型类比 TCP 协议，进行通信的 QP 之间需要建立一对一 Connection。RC 通过 ACK 确认、重传、保序等机制，确保数据能在 QP 间进行有序、可靠的传输，适用于对数据可靠性和完整性较高的场景。但相对的，由于连接机制和可靠性保障机制的存在，导致 RC 的通信开销较大。当节点数增加时，将占用更多的网卡和内存等资源。

常规流程

1. 提交任务：App 通过将 WQE 放入 SQ / RQ 来提交一个任务。
2. 完成任务：RNIC 根据 WQE 执行任务，然后生成一个 CQE，包含该任务的完成信息，并放入 CQ。
3. 检查结果：App 检查 CQ，确认任务完成情况。如果失败，则可以查看 CQE 信息来了解失败的原因。

双向控制 Send-Receive API 流程

1. App B（Receive 端）下发 WQE 到 RQ，描述了一个请求接受任务。
2. RNIC B 从 RQ 获取到 WQE 并准备开始接收数据。
3. App A（Send 端）下发 WQE 到 SQ，描述了一个请求发送任务。
4. RNIC A 从 SQ 获取到 WQE，然后通过 DMA 的方式访问 Main Memory 的指定位置，并获得数据并封装成数据报文。
5. RNIC A 将数据报文发送到 RNIC B。
6. RNIC B 收到数据报文后进行校验，然后发送 ACK 到 RNIC A。
7. RNIC B 解封装数据报文获得数据，然后通过 DMA 的方式将数据存放到指定的 Main Memory 位置。然后生成 CQE 并下发到 CQ 中。
8. App B 接收到 CQE 的反馈。
9. RNIC A 接受到 ACK 后，生成 CEQ 并下发到 CQ 中。
10. App A 接受到 CQE 的反馈。

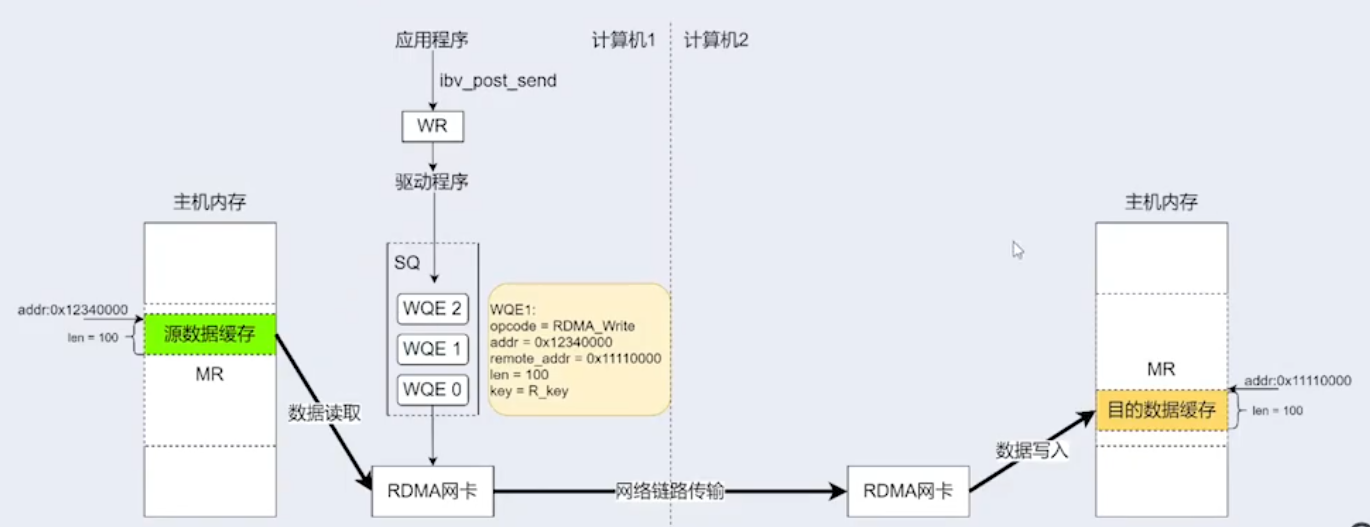

单向数据 Write API 流程

1. Local App 将 WQE 下发到 SQ，表示一个请求发送任务。
2. Local RNIC 从 SQ 中获取到 WQE。
3. Local RNIC 解析出 WQE 中包含的虚拟地址，并通过 RNIC 中的 MPT、MTT 表转换为相应的 Main Memory 物理地址，然后从 Main Memory 中取得数据，封装为数据包。
4. Local RNIC 将数据包发送到 Remote RNIC。
5. Remote RNIC 接收到数据包，并解析内含的 Payload 数据、虚拟地址、rkey 等信息，并根据 RNIC 的 MPT、MTT 表将虚拟地址转换为 Main Memory 得物理地址，然后通过 DMA 的方式将 Payload 写入到 Main Memory 想要的位置。
6. Remote RNIC 返回 ACK 到 Local RNIC。
7. Local RNIC 接收到 ACK 后，发送 CEQ 到 CQ。
8. Local App 从 CQ 得到任务完成的反馈。

单向数据 Read API 流程

1. Local App 将 WQE 下发到 SQ，表示一个请求读取任务。
2. Local RNIC 从 SQ 中获取到 WQE。
3. Local RNIC 解析 WQE 的内容，并封装成数据包发送到 Remote RNIC。
4. Remote RNIC 接收到数据包，并解析内含的虚拟地址，然后将虚拟地址转换为物理地址，并通过 DMA 的方式从 Main Memory 获得相应的数据。
5. Remote RNIC 将获取到的数据封装成数据包发送到 Local RNIC。
6. Local RNIC 接收到数据包后对其进行解封装，获取到内含的数据之后，根据 WQE 的描述，通过 DMA 将数据放置到指定的 Main Memory 中。
7. Local RNIC 发送 CEQ 到 CQ。
8. Local App 从 CQ 得到任务完成的反馈。

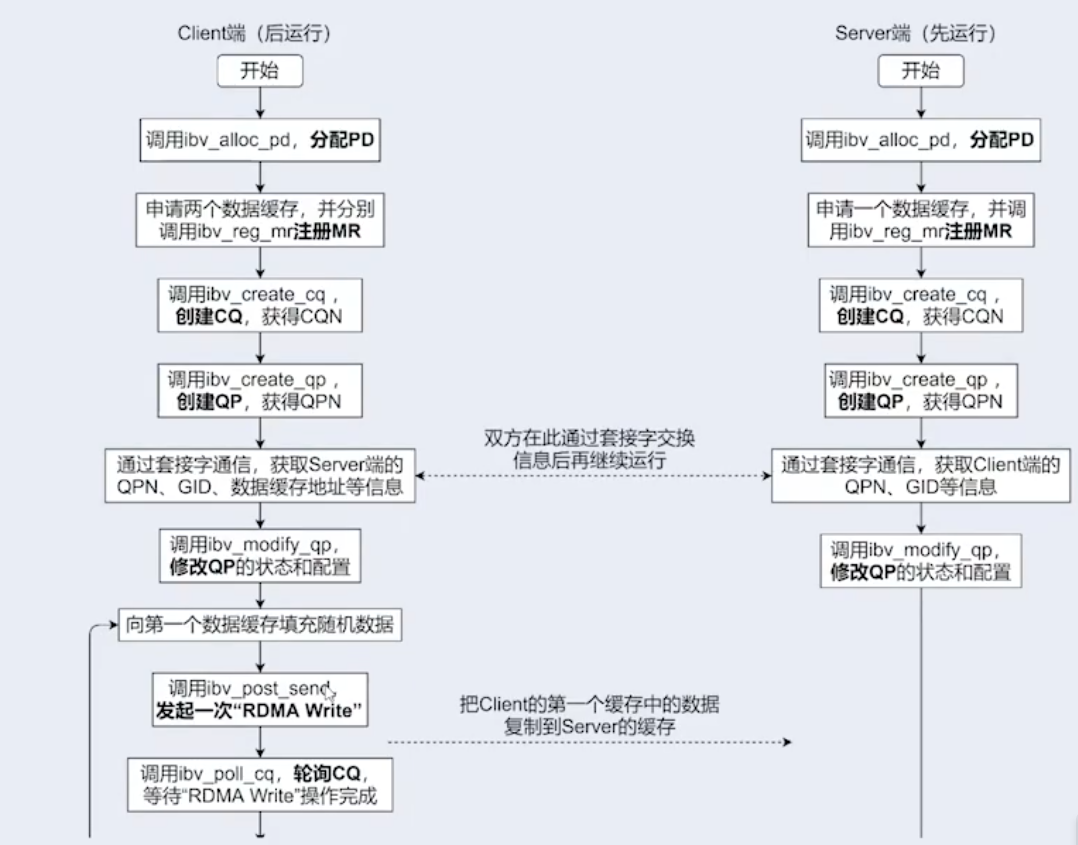

RDMA Verbs API 编程

基础网络连通性

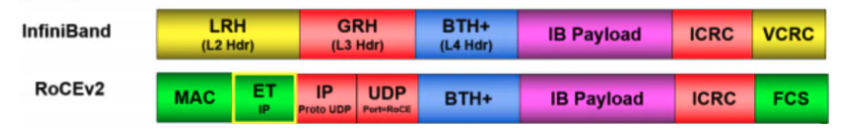

以 RoCEv2 为例，因为 RoCEv2 的 L2、L3 依旧使用传统以太网，所以可以使用 UDP/IP 进行寻址。

# HostA
$ ifconfig eth2
eth2: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 4200inet 25.0.0.162  netmask 255.255.255.224  broadcast 25.0.0.191inet6 fe80::5aa2:e1ff:fe2d:8578  prefixlen 64  scopeid 0x20<link>ether 58:a2:e1:2d:85:78  txqueuelen 1000  (Ethernet)RX packets 151  bytes 10282 (10.0 KiB)RX errors 0  dropped 0  overruns 0  frame 0TX packets 231  bytes 17350 (16.9 KiB)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0# HostB
$ ifconfig eth2
eth2: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 4200inet 25.0.0.34  netmask 255.255.255.224  broadcast 25.0.0.63inet6 fe80::966d:aeff:fefd:1c2c  prefixlen 64  scopeid 0x20<link>ether 94:6d:ae:fd:1c:2c  txqueuelen 1000  (Ethernet)RX packets 130  bytes 9416 (9.1 KiB)RX errors 0  dropped 0  overruns 0  frame 0TX packets 180  bytes 13688 (13.3 KiB)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0# HostA ping B
$ ping -I eth2 25.0.0.34
PING 25.0.0.34 (25.0.0.34) from 25.0.0.162 eth2: 56(84) bytes of data.
64 bytes from 25.0.0.34: icmp_seq=1 ttl=63 time=0.108 ms

RDMA C/S 程序

• 代码：https://github.com/JmilkFan/rdma-example.git

# RDMA Server
$ ./bin/rdma_server -a 172.16.0.4 -p 20886
RDMA connection management CM event channel is created successfully at 0x22b83a0
A RDMA connection id (36414192) for the server is created
Server RDMA CM id is successfully binded
Server is listening successfully at: 172.16.0.4 , port: 20886 A new RDMA client connection id is stored at 0x22bdda0
A new protection domain is allocated at 0x22bc7f0
An I/O completion event channel is created at 0x22b8380
Completion queue (CQ) is created at 0x22be000 with 31 elements
Client QP created at 0x22be268
Receive buffer pre-posting is successful
Going to wait for : RDMA_CM_EVENT_ESTABLISHED event
A new connection is accepted from 172.16.0.102
Client side buffer information is received...
---------------------------------------------------------
buffer attr, addr: 0x15f43a0 , len: 9 , stag : 0x1ff8b7
---------------------------------------------------------
The client has requested buffer length of : 9 bytes
Local buffer metadata has been sent to the client
Waiting for cm event: RDMA_CM_EVENT_DISCONNECTED
A disconnect event is received from the client...
Server shut-down is complete# RDMA Client
$ ./rdma_client -a 172.16.0.4 -p 20886 -s rdma_test
Passed string is : rdma_test , with count 9
RDMA CM event channel is created at : 0x15f4500
waiting for cm event: RDMA_CM_EVENT_ADDR_RESOLVED
RDMA address is resolved
waiting for cm event: RDMA_CM_EVENT_ROUTE_RESOLVED
Trying to connect to server at : 172.16.0.4 port: 20886
protection domain allocated at 0x15f48f0
completion event channel created at : 0x15f48b0
CQ created at 0x15f9d30 with 31 elements
QP created at 0x15fb018
Receive buffer pre-posting is successful
waiting for cm event: RDMA_CM_EVENT_ESTABLISHED
The client is connected successfully
Server sent us its buffer location and credentials, showing
---------------------------------------------------------
buffer attr, addr: 0x22bc850 , len: 9 , stag : 0x1ff9b8
---------------------------------------------------------
Client side WRITE is complete
Client side READ is complete
...
SUCCESS, source and destination buffers match
Client resource clean up is complete
