【技术笔记】Cadence实现Orcad与Allegro软件交互式布局设置
更多内容见专栏：【硬件设计遇到了不少问题】、【Cadence从原理图到PCB设计】
在做硬件pcb设计的时候，原理图选中一个元器件，希望可以再PCB中可以直接选中。
-

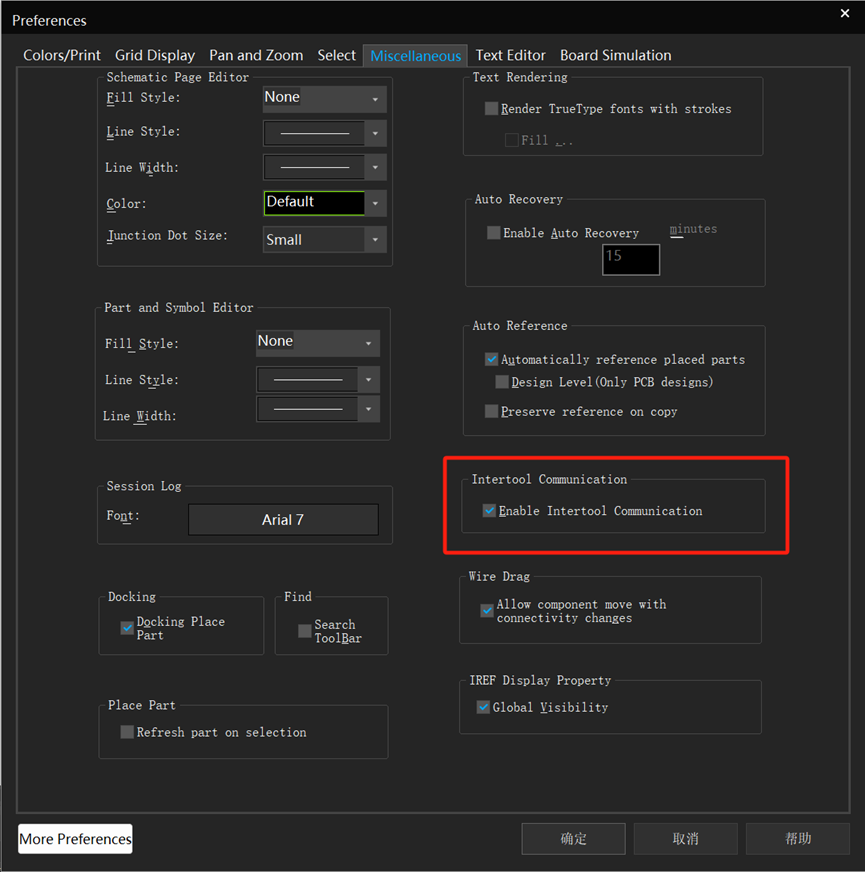

为了达到原理图和PCB两两交互的功能，需要在ORCAD中将允许交互进行勾选，这样才可以，执行菜单命令Options-Preference后，我们打开参数界面，进行选择Miscellaneous菜单，将交互模式进行勾选。
-
自此之后使能交互式布局。
-

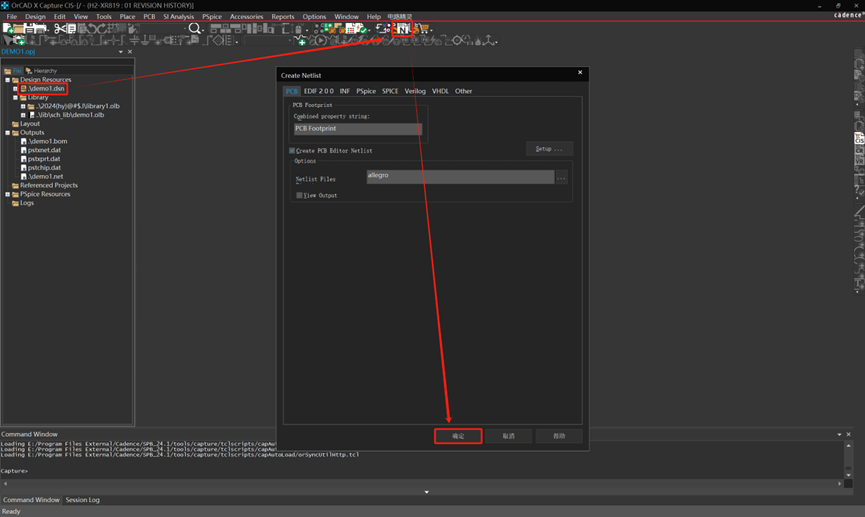

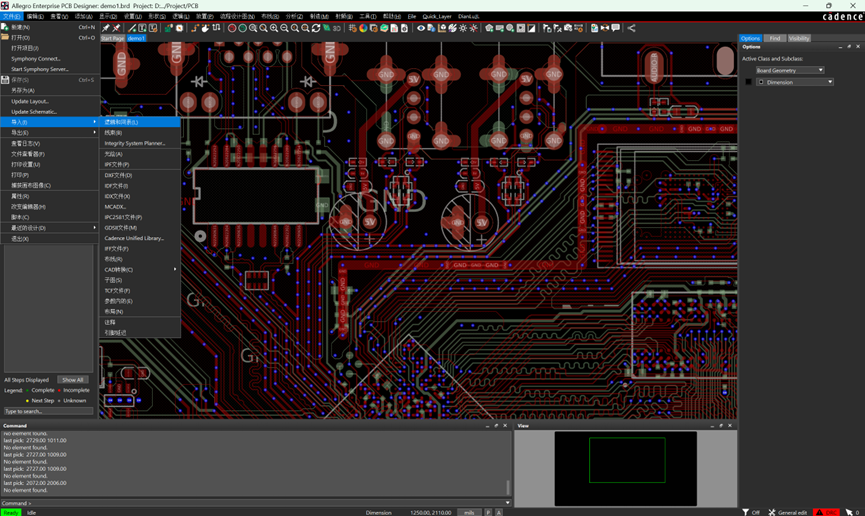

对于网表必须是导入第一方网表，第三方是无效的。
-

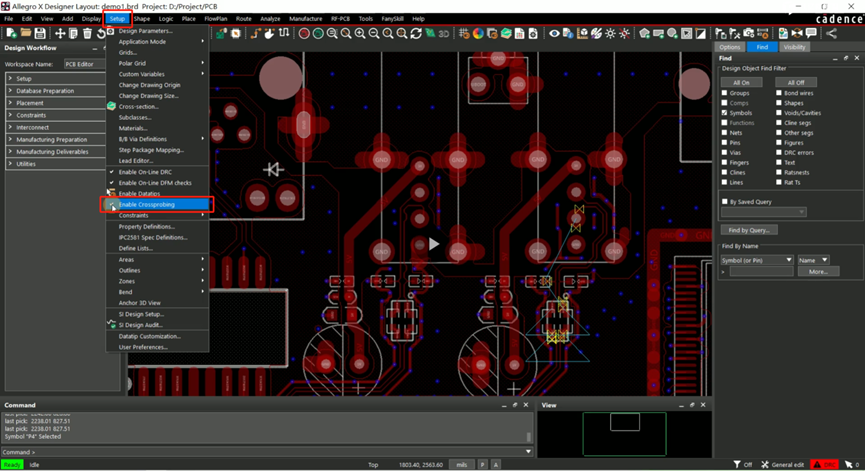

在allegro中使能/关闭交互式布局功能
- 当完成前边的相关步骤完成之后，初始化的原理图与PCB的交互就已经完成，我们在原理图选中器件在PCB中进行交互的时候，是需要先在PCB中，执行MOVE命令，PCB中的相应元器件才会被选中。
- 在PCB选中器件在原理图中进行交互的时候，需要先在PCB中执行高亮命令，原理图中相应器件才会被选中。
