【Quest开发】在虚拟世界设置具有遮挡关系的透视窗口

软件：Unity 2022.3.51f1c1、vscode、Meta XR All in One SDK V72

硬件：Meta Quest3

仅针对urp管线

参考了YY老师这篇，可以先看他的再看这个可能更好理解一些：Unity Meta Quest MR 开发（七）：使用 Stencil Test 模板测试制作可以在虚拟与现实之间穿梭的 MR 传送门_unitymr-CSDN博客

他这篇只讲了怎么在现实开虚拟世界的门，我的游戏需要有透视“裂缝”，所以研究了一下怎么在虚拟世界打开能被虚拟物体遮挡的透视窗口（building block里面已有的surface projected passthrough并没有遮挡关系）

我的大概思路就是把他的逻辑不完全地反过来吧，要在虚拟世界开透视世界的洞，又不能像surface projected passthrough一样让它浮在最前方，那么只能让透视世界作为最底层的背景层，只让指定物体（下文称为crack）可以显示出最底层，并让指定物体正常参与深度测试。

博主对渲染完全不熟，胡乱尝试中摸出了想要的结果，我尽可能去理解解释原理，可能有误，不要完全相信我讲的，希望渲染大佬指正。

一、使用BuildingBlock配置全局透视

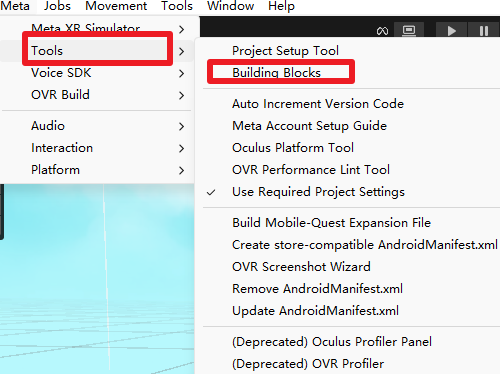

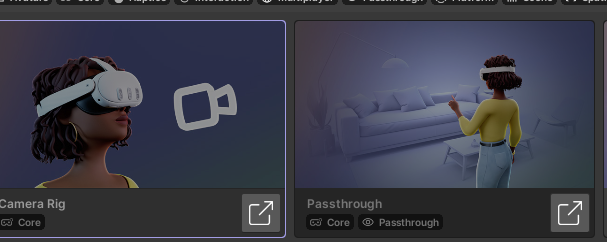

删除原有场景的mainCamera将以下两个模块拖入场景

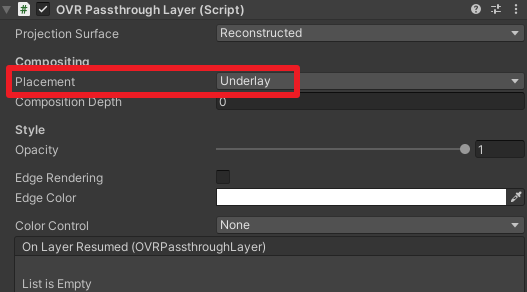

原理解释：打开passthrough物体找到下面这个组件，可以看到设置的placement是underlay，表明该透视图层会放置在虚拟下方

那么这种情况下，如果场景中还有天空盒的话，透视图层则无法显示（因为透视图层在最下层）

而meta在自动配置中给出的办法则是让摄像机忽略天空盒

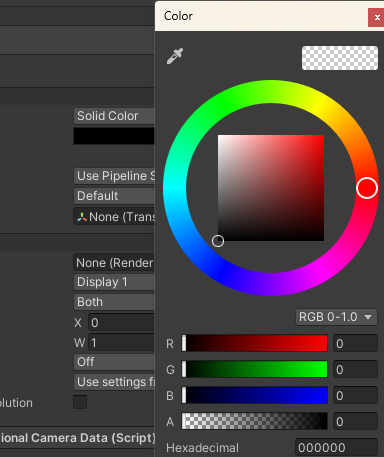

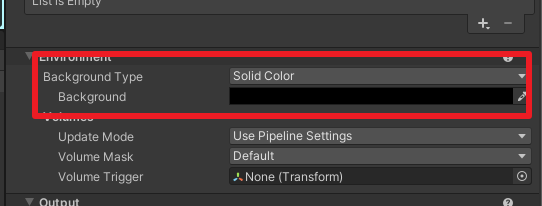

点开BackGround可以看到它将背景颜色设为了透明

二、设置虚拟世界天空盒

要知道，我们现在可是想在虚拟世界开一个透视世界的洞，虚拟世界怎么能没有天空呢

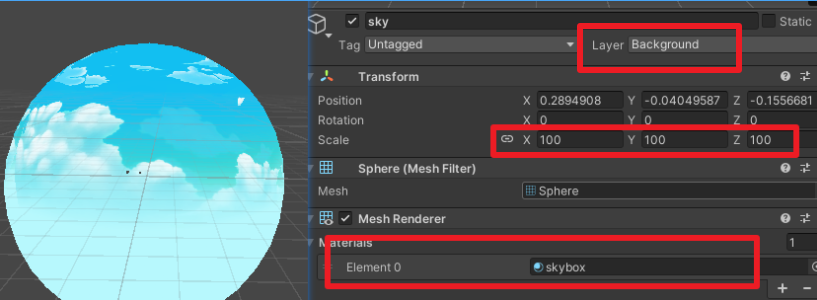

建一个巨大球体给上需要的天空盒材质即可

将该球体的Layer设置为Background层级（很关键）

三、新建一个模板Shader和材质并将其赋给需要透视的物体crack

先解释一下模板测试

每个像素都有一个“模板值”（存在Stencil Buffer模板缓冲区里，默认保存的值是 0）。

你设置一个测试条件（比如：只有模板值 != 1 的地方才画）。

Unity 会检查每个像素的模板值是否满足这个条件。

满足 → 可以渲染。

不满足 → 这个像素就被“挡住”，不渲染。

而下面这个shader的作用是更新它自身的模板值为我们手动设定的StencilID

Shader "Examples/Stencil"
{Properties{[IntRange] _StencilID ("Stencil ID", Range(0, 255)) = 0}SubShader{Tags { "RenderType" = "Opaque"//告诉Unity这个是“不透明”物体"Queue" = "Geometry"//设置渲染队列（在透明物体之前渲染）"RenderPipeline" = "UniversalPipeline"//指定这个 Shader 适用于 URP}Pass{Blend Zero One//不画任何东西（颜色乘以0），因为只想用这个 Pass 来设置模板值，不是真的画图。//ZWrite Off //不写入深度，不参与深度测试，一定要画上去Stencil{Ref [_StencilID]// 要写入的模板值Comp Always// 总是通过测试Pass Replace// 测试通过时把模板值替换为 _StencilIDFail Keep//如果测试失败 → 保持原值（虽然这里总是通过）}}}
}

这就是YY老师给的Shader代码，我唯一改的是注释掉了不写入深度，因为我们需要让挂有此材质的crack物体与背景以外的其他物体有正常的遮挡关系。

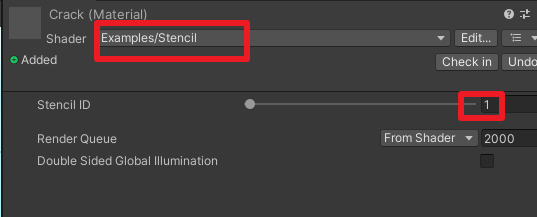

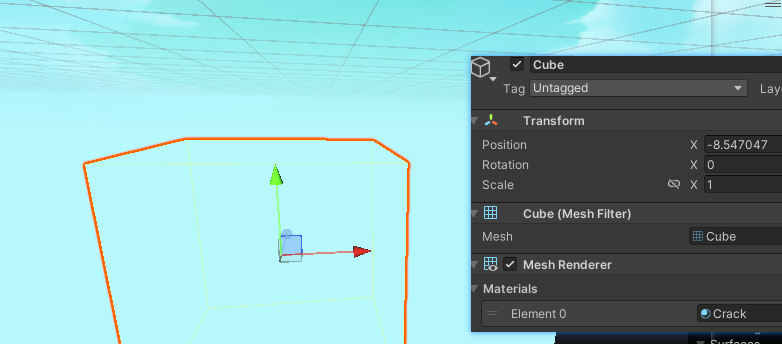

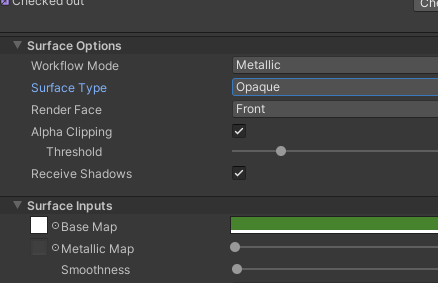

创建一个材质，shader选择为Stencil，模板值设置为1，将材质赋给需要透视的物体

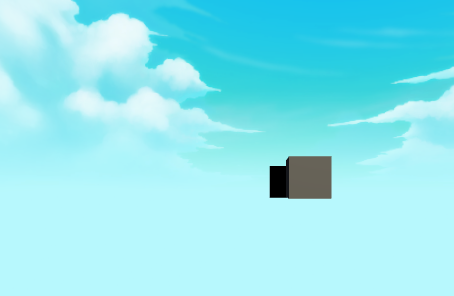

给上去以后发现是这种不可见的效果

因为我们还没有在管线里打开模板测试，现在这个shader所做的只是更改了自身的模板值，然后什么也不画。

四、配置URP管线

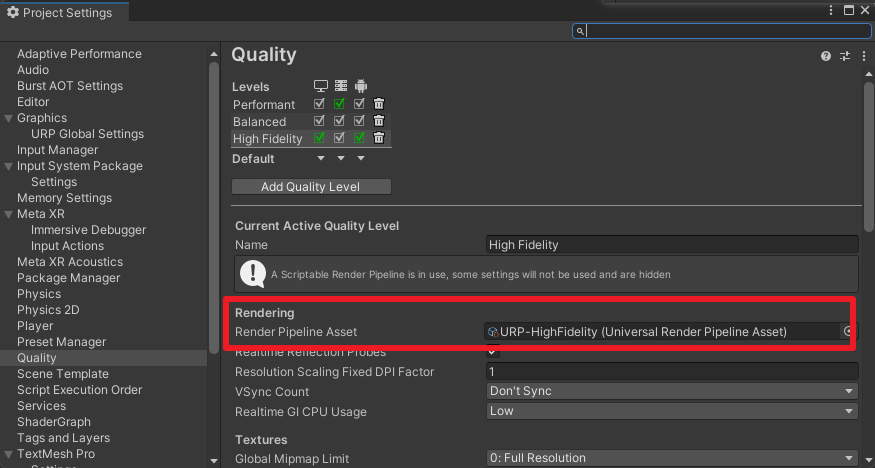

1.在quality里找到自己正在使用的渲染管线

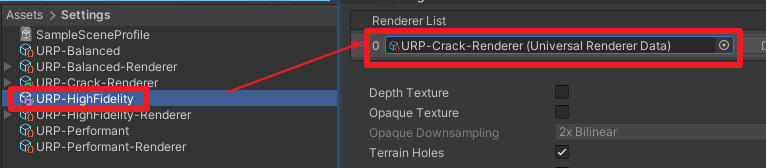

2.找到Render Pipeline Asset里正在使用的Renderer，复制一份后修改名字替换给它（也可以不复制直接改，我这里为了备份一下才复制了个新的）

3.配置Renderer Data

Unity - Manual: Universal Renderer asset reference for URP

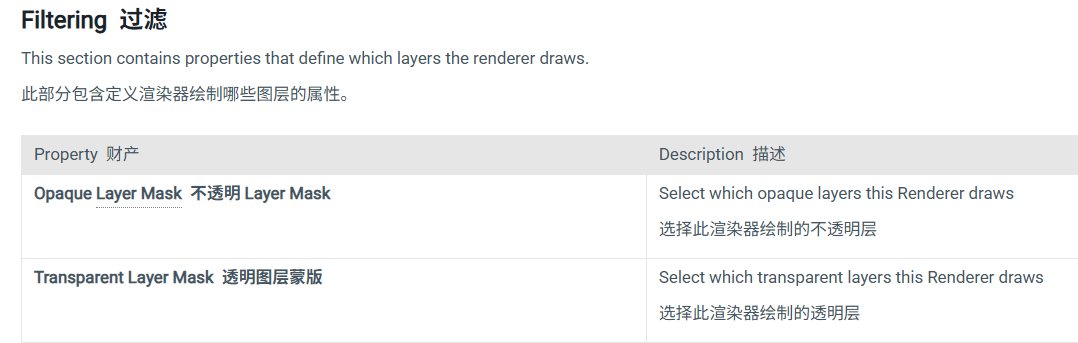

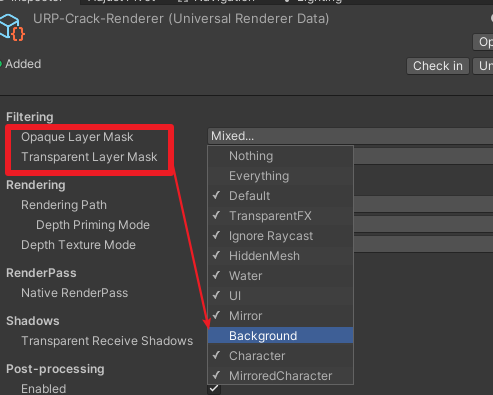

Filtering里移除天空盒所在的Background层级，即在主渲染流程中不渲染该层

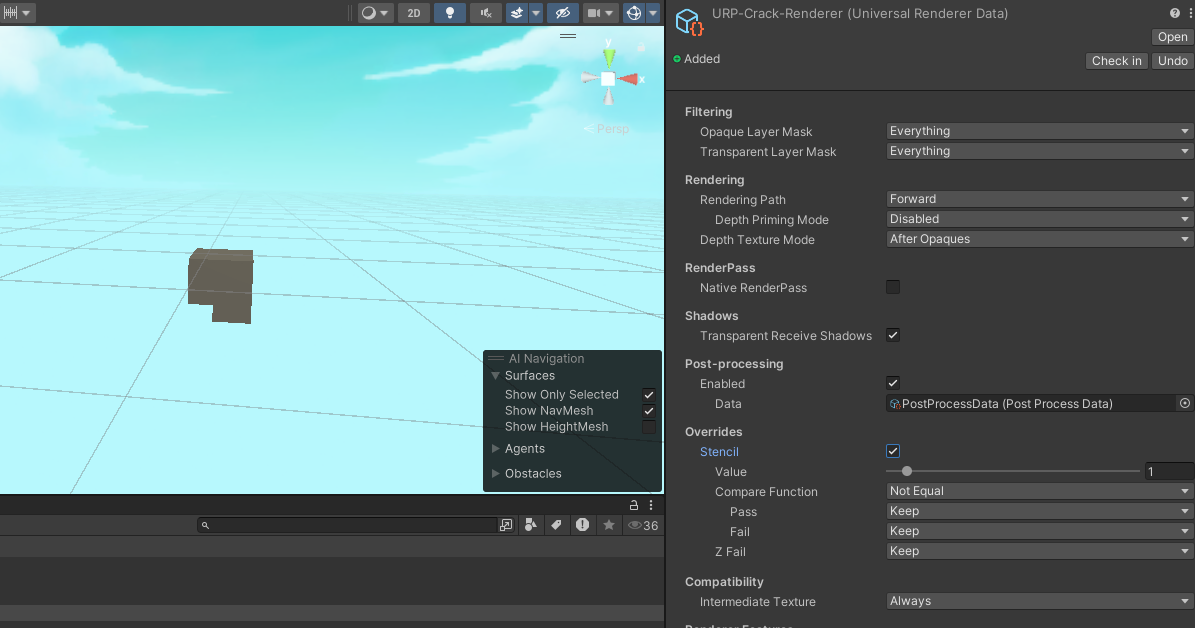

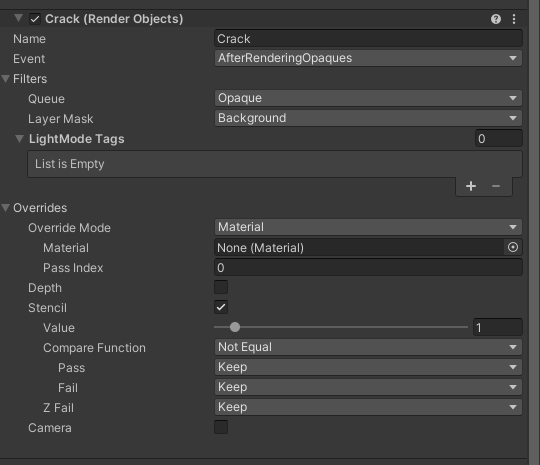

在此Renderer Data中添加一个RendererFeature（渲染器功能），配置如下

Unity - Manual: Render Objects Renderer Feature reference for URP

Unity - Manual: Stencil command in ShaderLab reference

各个配置的意思大家翻unity文档吧，这里只解释作用还有一个比较容易误会的点

作用:它相当于为此渲染器添加了一个功能，在渲染完不透明物体以后，再渲染Background层级的物体，并针对该层级开启模板测试，只让该层级下模板值!=1的物体通过模板测试，也就是说，有crack在的屏幕像素点都无法通过模板测试就会形成下面的效果。

易错点：pass keep和fail keep的意思是有没有通过模板测试都会保留该位置模板值，不是保留像素点颜色

这时候应该会有同学和我有一样的疑惑吧，为什么在crack前面的物体就正常渲染出来了,而天空盒就这样被抠了一个洞呢？

因为crack的层级不是Background，所以，它自身并没有参与模板测试，它所做的只是为需要模板测试的Background层级提供了一个模板值。它自己是位于正常的层级关系里，当然会和其他物体一样具有遮挡关系

好了这就完成啦，串流上头盔就能看见透视场景咯。

我不知道没学过渲染的同学是不是觉得我说得很有道理。希望大家可以照着步骤做但是不要全信我讲的原理，因为我是根据现象推的结论，而这一切结论都被我将管线设置为对所有层级进行模板测试，只让不等于1的模板值通过测试后出现的效果推翻了哈哈哈。按理来说应该会和之前的效果一致啊，怎么会无效呢，到底为什么呢，是顺序出错了吗，有没有大佬跟我讲一下为什么
