一、传统设计中的痛点

线缆的开发设计是横跨多专业多学科的庞大工程，通常会划分为几大阶段逐次推进，由于每个阶段的工作任务不同，所以在不同设计阶段使用的工具也完全不同，由此导致整个设计流程中工程师常常要跨平台协作，很容易出现数据孤岛现象，造成不必要的资源浪费。在这种情况下，设计流程的规划，资源的整合与传递以及先进设计工具的使用就尤为重要。

二、线缆设计仿真一体化解决方案

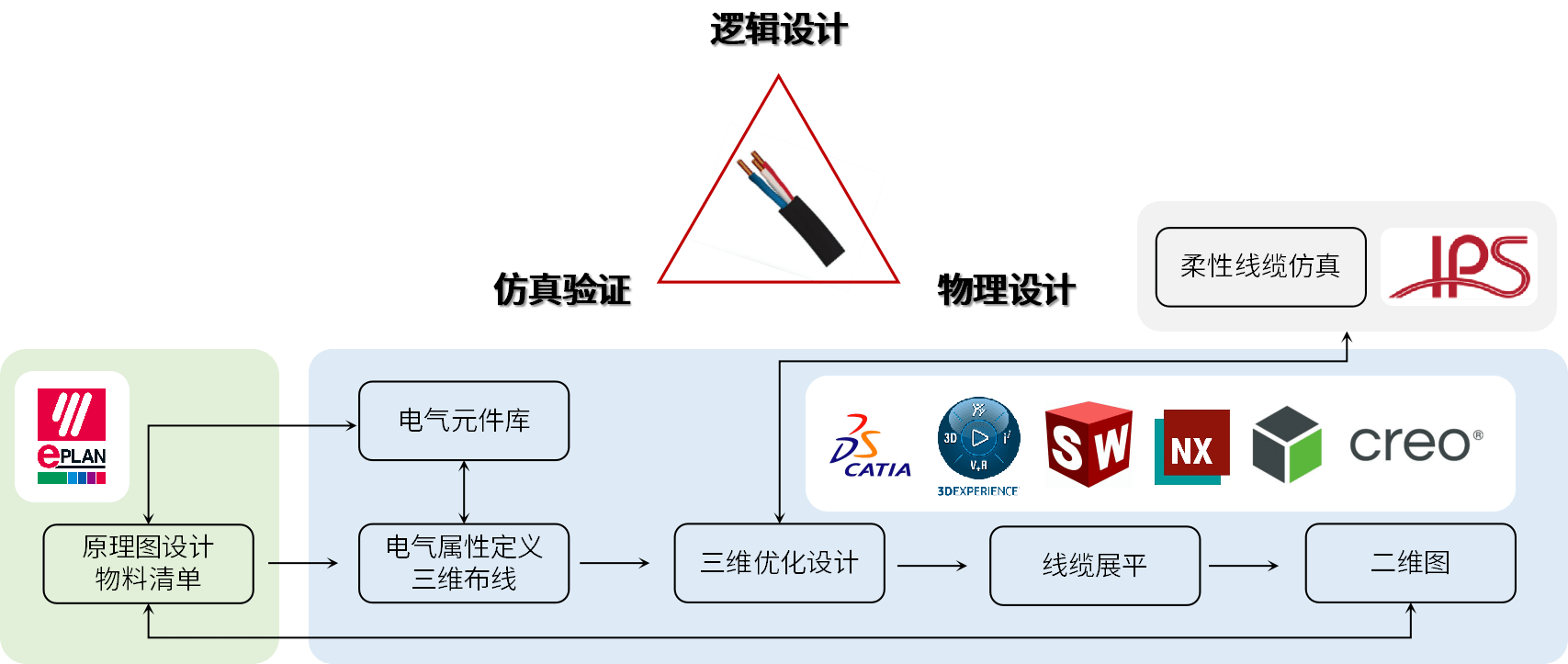

针对这种情况，北京和远科技提供线缆设计仿真一体化方案，本方案涵盖了自逻辑设计开始到二、三维数据发布的全设计过程，能够实现由二维到三维，由静态到动态的转变，整个设计流程传递顺畅，验证充分，能够有效的提高效率，减少设计不合理的情况出现，降低验证成本。

三、一体化方案优势

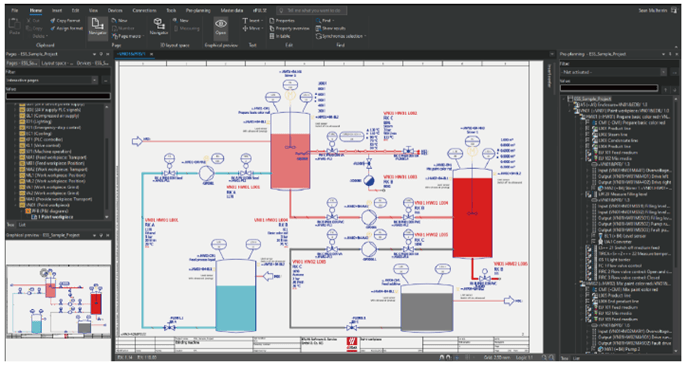

1.原理图设计

优势1：丰富的电气符号库

EPLAN内置了丰富的电气符号库，能快速搭建电路，还能自动生成连线、编号等内容。

优势2：快捷的报表制作

能够根据原理图自动生成各种报表，如物料清单（BOM）、端子图、电缆清单等。这些报表可根据实际需求定制，且会随着设计的修改自动更新。

2.三维设计

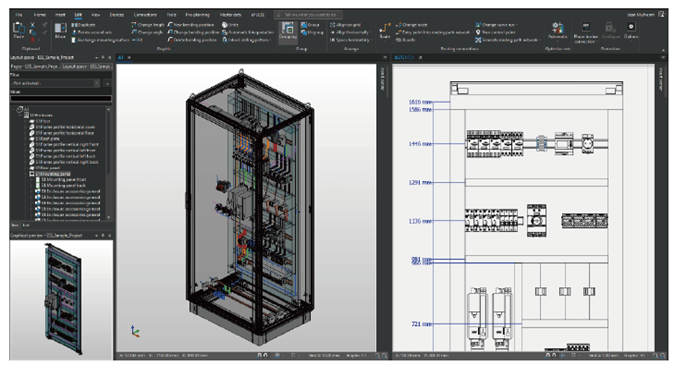

通过设计好的原理图，在CAD软件中建立三维模型，实现二维图纸到数字样机的转化，方便线缆与其他系统在三维环境下进行集成设计与验证。

优势 1：基于原理的数据构建&快速同步

能够根据物料清单与原理图中布线和元器件的信息，结合电气元件库快速地构建三维模型，以直观展现线缆在物理环境下的布置，同时可以获得准确的线束直径和长度，方便与其他系统进行协同设计及检查校核；根据设计需求可以进行快速布线及线缆布置调整实现布置方案快速迭代。

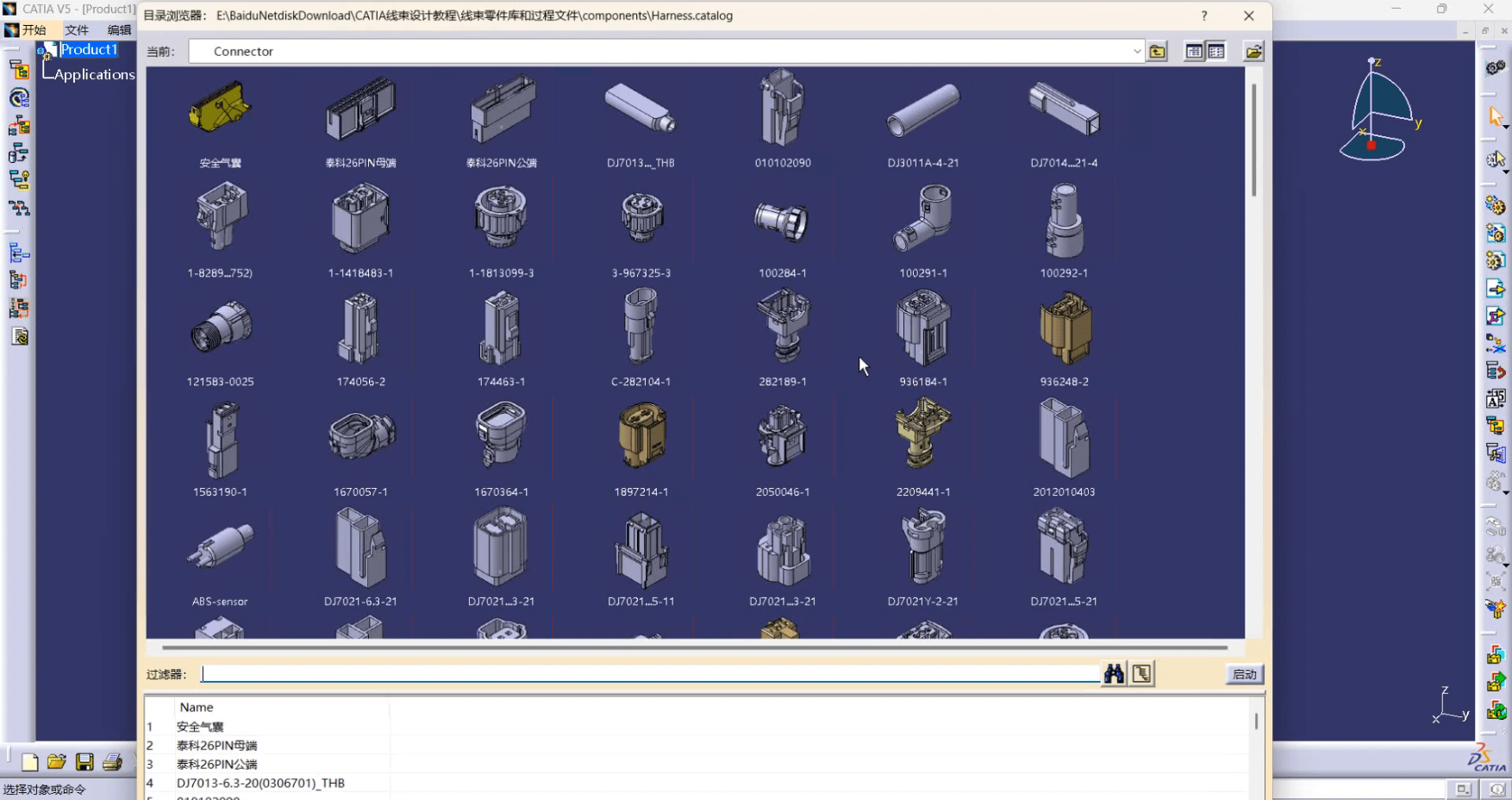

优势 2：快捷的电气元件库

在CAD软件中创建和管理包含电气元件的目录库，库可以基于现有三维数据进行扩展，使其带有电气属性，从而能定义电气组件，比如连接插头和电气设备；利用参数控制功能可以实现同一系列不同规格零部件的快速调用。

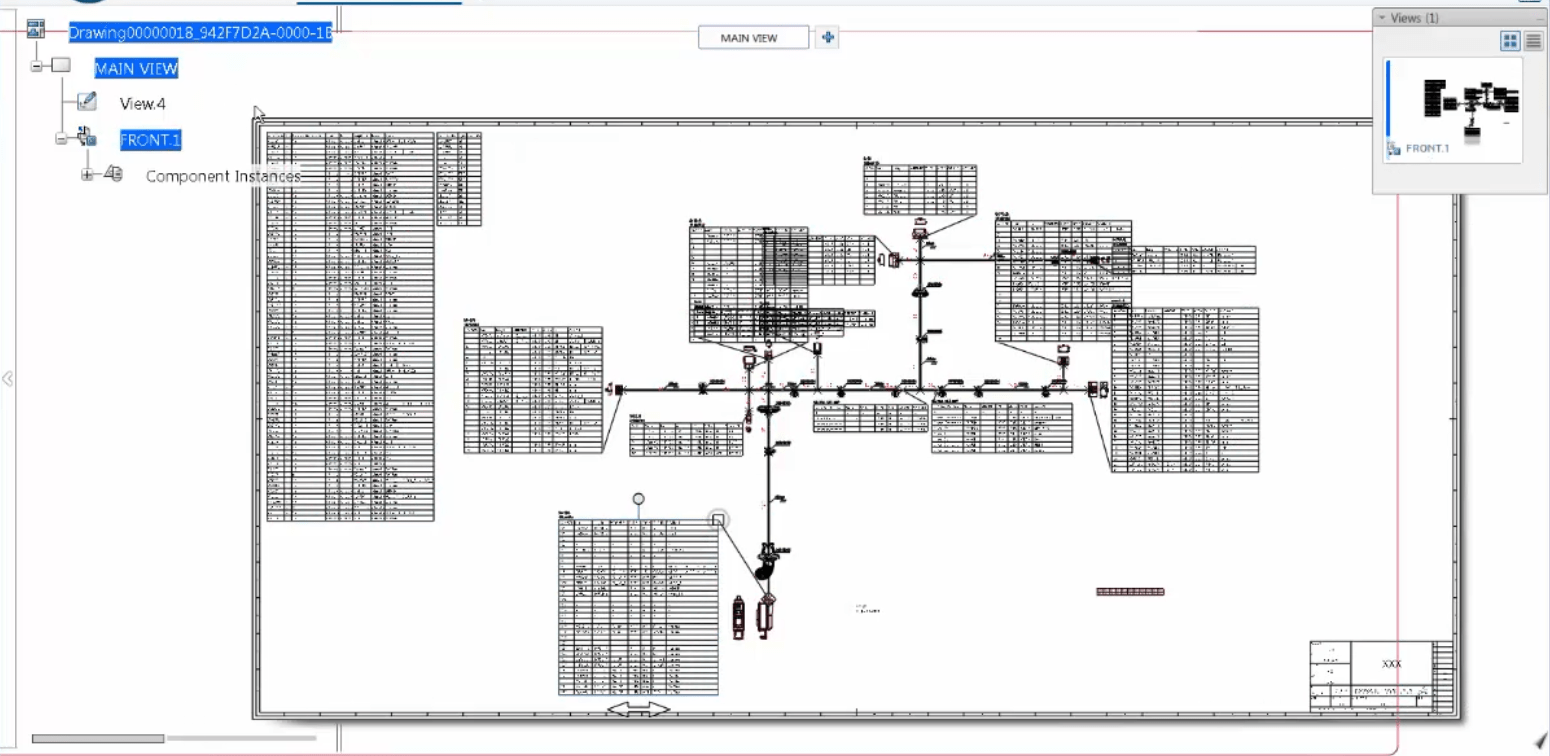

优势 3：与三维同步的二维线束图

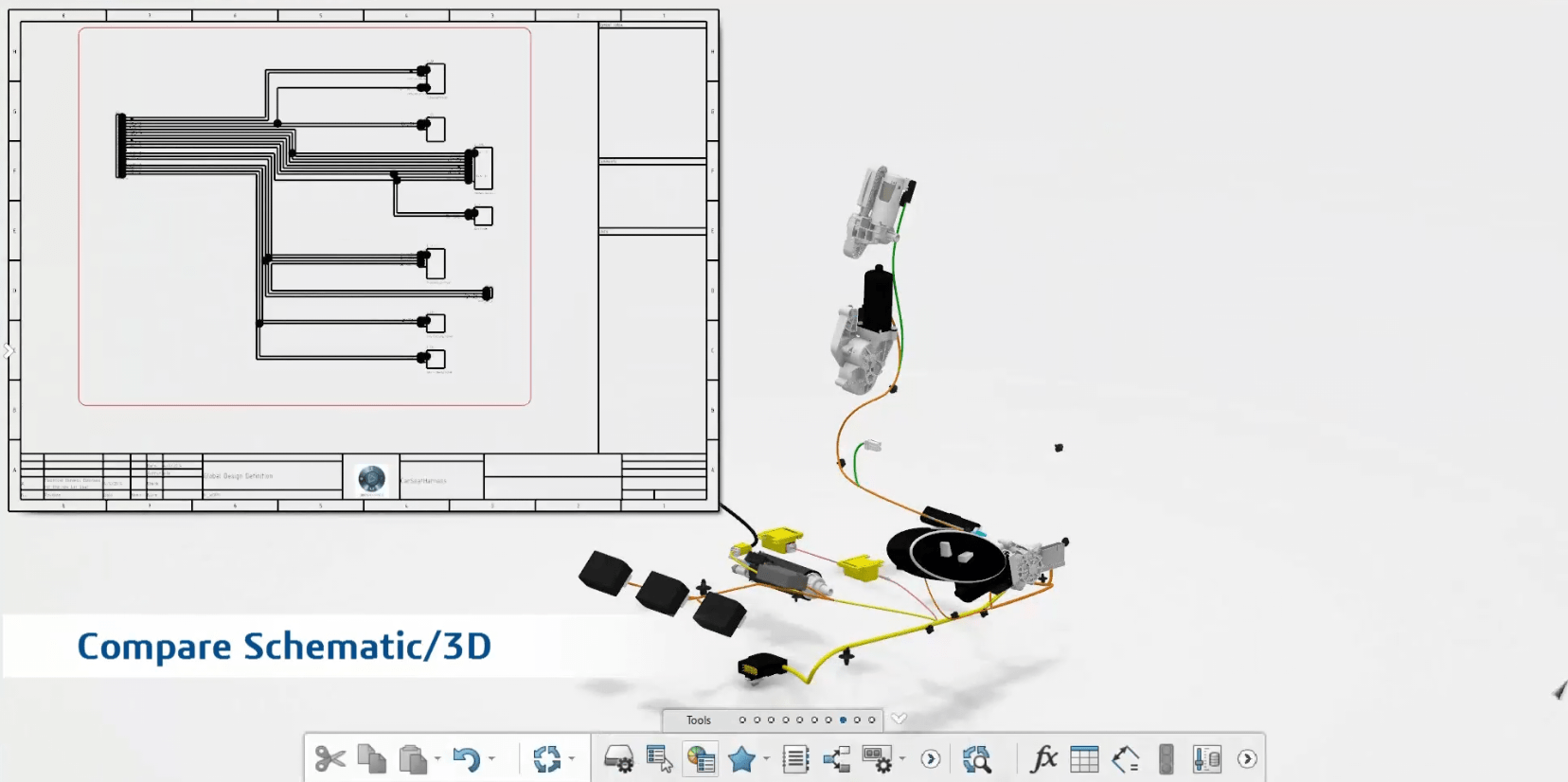

基于创建的三维电气线束提供电气线束的展平视图，并可以根据需求调整线缆的展平摆放状态，可以将此状态转化为二维工程图，或输出为xml文件传递给下游，做到了从三维数据到线束图的快速转化。

3.仿真验证

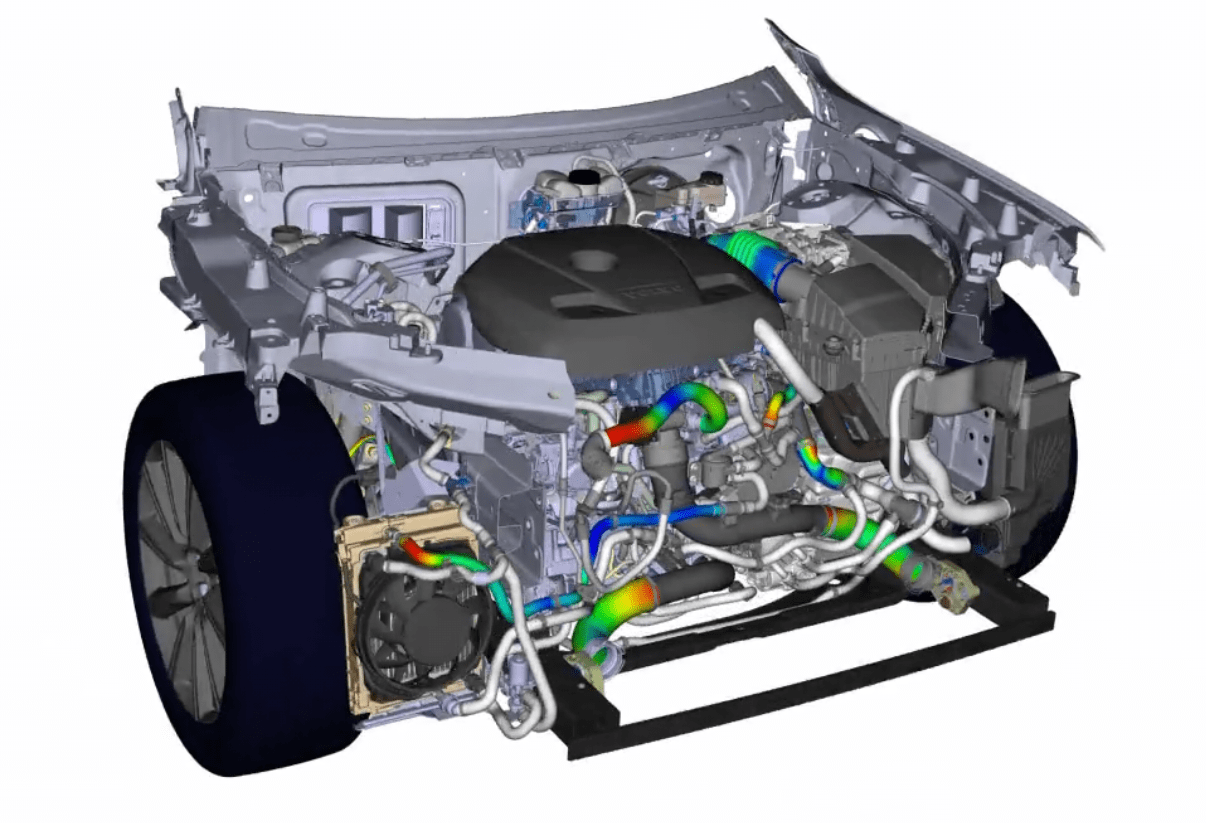

IPS Cable Simulation可对三维线缆数据进行柔性仿真，可以对线缆在不同工况下的运动、受力、变形状态进行验证。

优势 1：实时性的运动仿真

传统的三维设计软件无法准确表示出柔性部件的运动仿真，工程师只能通过极限位置的布置进行线长的设定，后续通过物理样机来进行检验，验证周期较长。IPS可以随着线束的运动实时显示线束空间几何形态、受力大小、最小弯曲半径、与环境件间隙等信息，并依据此信息优化线束长度、卡箍位姿。

优势 2：考虑公差的包络仿真

线束布置空间狭小，线束走向对长度公差比较敏感，通过IPS进行公差设定，可以在模拟时考虑到公差所带来的影响，使得设计方案更趋近于真实情况。

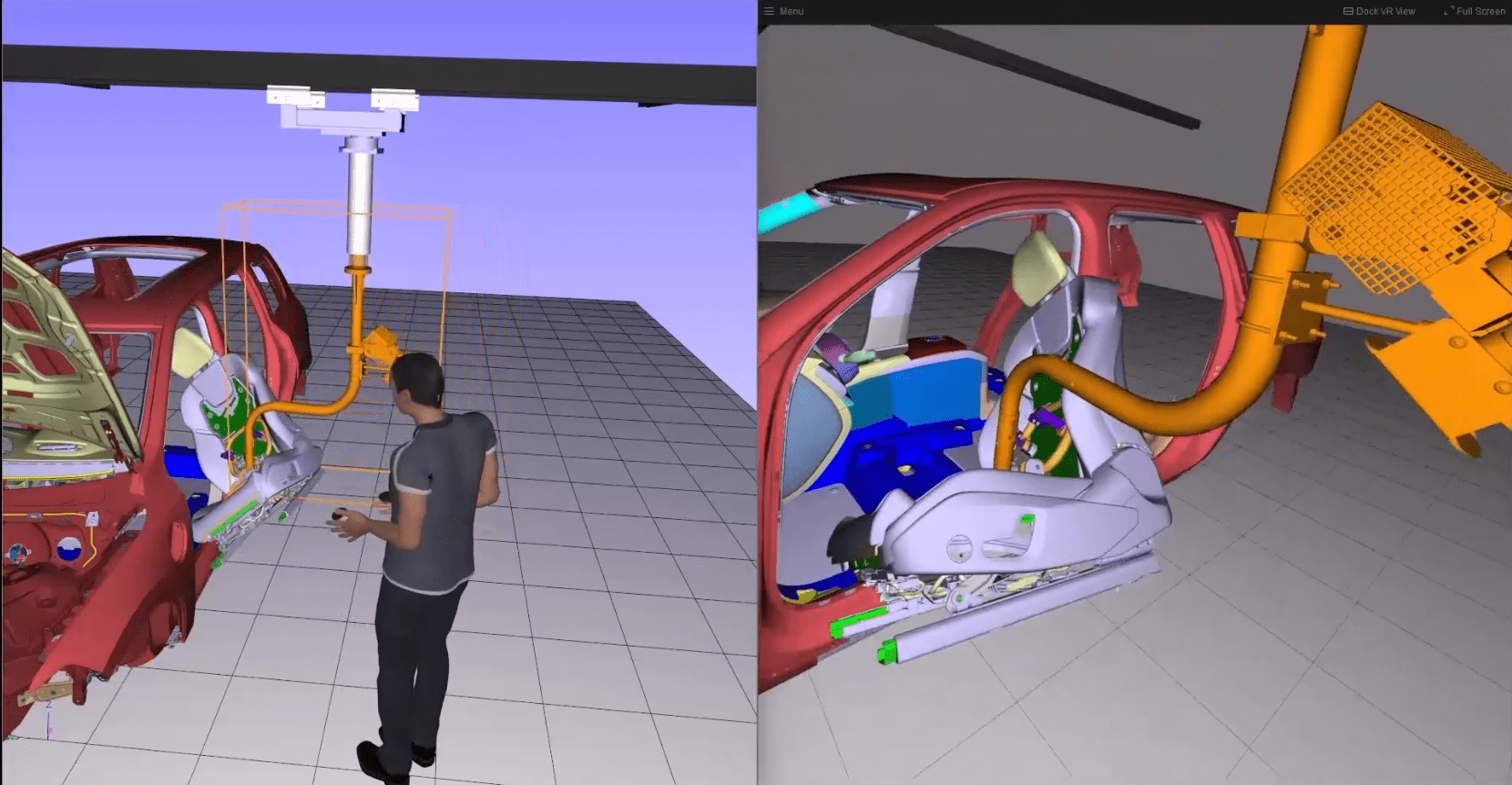

优势 3：虚拟现实装配验证

可以通过连接虚拟现实设备或加载人体模型，还原真人操作场景，模拟装配过程，展示人眼可观察到的场景，实现基于虚拟现实的装配仿真。

四、即刻获取解决方案

北京和远科技线缆设计仿真一体化解决方案，直击传统多平台协作导致的数据孤岛、效率低下及验证成本高昂等痛点，提供从逻辑设计到三维验证的全流程闭环服务。

方案涵盖智能原理图设计（一键生成BOM清单、实时数据联动）、三维协同设计（精准计算线缆参数、快速迭代布局）及动态仿真验证（实时模拟线缆受力、虚拟现实装配预判风险），助力企业突破设计瓶颈，降本增效。

立即联系我们，获取专属解决方案、行业案例及全流程演示，专业技术团队全程护航，让复杂设计高效可信！
