在高并发系统设计中，定时任务调度是一个常见而关键的问题。时间轮算法凭借其高效的性能和灵活的设计，成为解决此类问题的优秀选择。本文将深入剖析时间轮算法的工作原理、演进路径及其在现代技术框架中的应用。

1. 时间轮算法基础

1.1 什么是时间轮算法？

时间轮算法(Time Wheel Algorithm)本质上是一种高效处理大量定时任务的调度算法。与传统的延时队列或小顶堆实现相比，时间轮在处理大规模定时任务时表现出色，尤其是当任务数量庞大且时间分布集中时。

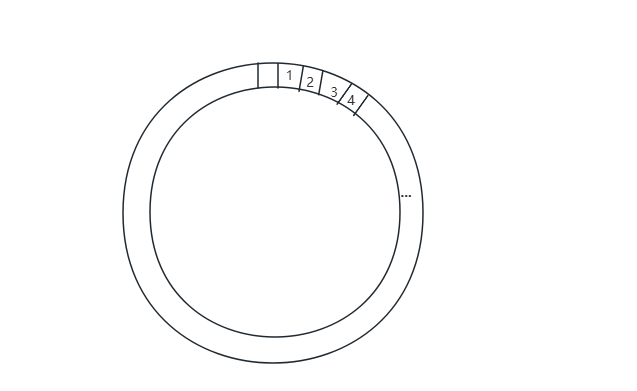

想象一个类似钟表的圆形结构，这就是时间轮的基本形态 - 一个环形数据结构，被均匀地分割成多个槽位(slot)，每个槽位代表一个时间单位。

1.2 核心组成部分

时间轮盘：整个环形数据结构
槽位(slot)：时间轮上的分隔，每个槽位表示一段时间间隔
指针：指示当前时间，随时间推移顺时针移动
任务链表：挂载在每个槽位上的待执行任务集合

2. 基本时间轮的实现机制

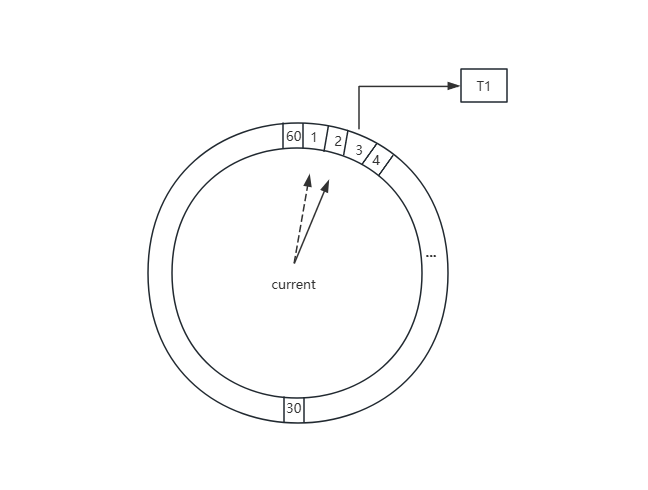

2.1 时间轮的构成要素

最基础的时间轮通常包含以下几个部分：

槽位数组：例如一个包含60个槽位的数组，每个槽位代表1秒
任务链表：每个槽位维护一个链表，存储该时间点需要执行的任务
当前指针(current)：指向当前时间对应的槽位
执行线程池：负责执行到期任务的线程资源池

以一个60槽位的时间轮为例，如果每个槽位代表1秒，则整个时间轮表示60秒的时间范围。

2.2 工作原理详解

基本时间轮的工作流程分为几个关键步骤：

1.任务提交：当提交一个延迟任务时，系统根据延迟时间计算出任务应该挂载的槽位位置

// 伪代码示例
int targetSlot = (currentSlot + delaySeconds) % wheelSize;
wheel[targetSlot].addTask(task);

2.指针推进：专门的时间驱动线程负责按照固定时间间隔推进当前指针

// 伪代码示例
void advanceTime() {while (running) {Thread.sleep(tickDuration);  // 例如1秒currentSlot = (currentSlot + 1) % wheelSize;processTasks();}
}

3.任务执行：当指针移动到特定槽位时，取出该槽位上的所有任务提交到执行线程池

// 伪代码示例
void processTasks() {List<Task> tasks = wheel[currentSlot].getTasks();for (Task task : tasks) {executorService.submit(task);}wheel[currentSlot].clear();
}

3. 基本时间轮的局限性

3.1 时间范围限制问题

基本时间轮的一个明显局限是时间范围的限制。以我们前面的60槽位时间轮为例，它最多只能支持60秒的定时任务。任何超过这个范围的任务都无法直接放入时间轮中。

3.2 简单解决方案及其缺陷

针对时间范围限制，有两种简单解决方案：

1.增加槽位数量：例如将60个槽位增加到300个，可以支持5分钟的延迟任务。

问题：槽位过多会增加内存占用，且不够灵活

2.调整槽位时间粒度：将每个槽位的时间从1秒改为1分钟，同样60个槽位可以支持60分钟的任务。

缺陷：降低了时间精度，对于需要精确到秒级的任务不适用

这两种方法都不够灵活，且存在明显的扩展瓶颈。随着系统规模增长，这些简单解决方案很快会变得不可行。

4. 时间轮算法的演进

4.1 Round机制：多圈时间轮

为了解决基本时间轮的时间范围限制，一种改进方法是引入Round(圈数)机制：

1.Round值的设计：每个任务除了记录所在槽位，还记录需要经过的圈数

// 伪代码示例
class TimerTask {int slot;      // 槽位int rounds;    // 剩余圈数Runnable task; // 实际任务
}

2.任务提交：计算任务需要等待的圈数和最终槽位

比如说上面的60s的时间轮，如果我要200s之后运行，那么我在设置这个任务的时候，就把他的roud设置为200/60=3，然后再把它放到200%60=20的这个槽位上

// 伪代码示例
int delaySeconds = 200;
int wheelSize = 60;int rounds = delaySeconds / wheelSize;  // 200/60 = 3
int slot = (currentSlot + delaySeconds % wheelSize) % wheelSize;  // 当前槽位 + 20wheel[slot].addTask(new TimerTask(slot, rounds, task));

3.任务执行：每次指针到达槽位时，检查任务的rounds值。

有了这个round之后，每一次current移动到某个槽位时，检查任务的round:是不是为0，如果不为0，则减一。

// 伪代码示例
void processTasks() {List<TimerTask> tasks = wheel[currentSlot].getTasks();List<TimerTask> remainingTasks = new ArrayList<>();for (TimerTask timerTask : tasks) {if (timerTask.rounds == 0) {// 圈数为0，可以执行任务executorService.submit(timerTask.task);} else {// 圈数不为0，减1后放回槽位timerTask.rounds--;remainingTasks.add(timerTask);}}wheel[currentSlot].clear();wheel[currentSlot].addAll(remainingTasks);
}

Round机制的局限性：虽然Round机制扩展了时间轮的范围，但它要求每次指针移动时都需要遍历槽位上的所有任务检查rounds值，当任务数量庞大时，这种遍历会成为性能瓶颈。

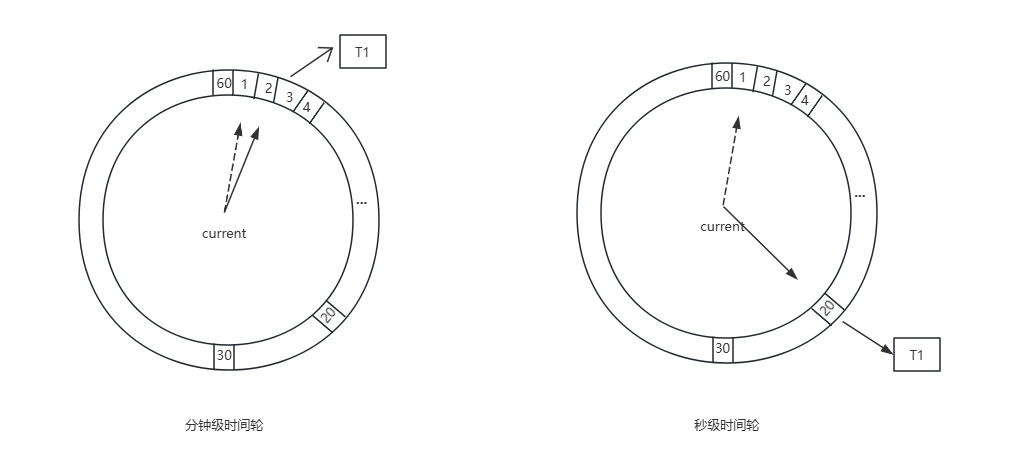

4.2 分层时间轮：多粒度协作

分层时间轮是对Round机制的进一步优化，它通过多个粒度不同的时间轮协同工作，既保证了时间范围的扩展，又避免了全量任务遍历的性能问题。

分层时间轮的核心思想：使用多个时间粒度不同的时间轮，形成层级结构。例如：

第一层：秒级时间轮，60个槽位，每个槽位代表1秒
第二层：分钟级时间轮，60个槽位，每个槽位代表1分钟
第三层：小时级时间轮，24个槽位，每个槽位代表1小时
...依此类推

工作流程：

任务提交：根据延迟时间，将任务放入合适的层级
时间推进：各层时间轮独立转动
任务降级：高层时间轮的任务到期后，会被"降级"到下一层时间轮
- 例如一个3分20秒后执行的任务，开始会放在分钟级时间轮的第3个槽位
- 3分钟后，该任务会被转移到秒级时间轮的第20个槽位

分层时间轮的优势：

极大扩展了时间范围，理论上可以支持任意长的延迟时间
避免了遍历所有任务的性能问题
保持了时间精度，任务最终会精确到秒级执行
资源消耗相对较低，结构简洁高效

// 简化的分层时间轮实现示例
public class LayeredTimeWheel {// 每一层时间轮的定义private static class TimeWheel {private final int wheelSize;            // 槽位数量private final long tickDuration;        // 每次跳动的时间间隔private final List<TimerTask>[] wheel;  // 时间轮数组private int currentTickIndex = 0;       // 当前指针位置private final long interval;            // 时间轮表示的总时间间隔@SuppressWarnings("unchecked")public TimeWheel(int wheelSize, long tickDuration) {this.wheelSize = wheelSize;this.tickDuration = tickDuration;this.interval = tickDuration * wheelSize;this.wheel = new List[wheelSize];for (int i = 0; i < wheelSize; i++) {wheel[i] = new ArrayList<>();}}// 添加任务到时间轮public boolean addTask(TimerTask task) {long delayMs = task.getDelayMs();// 如果延迟时间超过了当前时间轮的范围，则返回falseif (delayMs >= interval) {return false;}// 计算任务应该放在哪个槽位int ticksToWait = (int) (delayMs / tickDuration);int targetTickIndex = (currentTickIndex + ticksToWait) % wheelSize;// 将任务添加到对应槽位wheel[targetTickIndex].add(task);return true;}// 推进时间轮public List<TimerTask> advanceClock() {currentTickIndex = (currentTickIndex + 1) % wheelSize;List<TimerTask> expiredTasks = wheel[currentTickIndex];wheel[currentTickIndex] = new ArrayList<>();return expiredTasks;}}// 定时任务定义private static class TimerTask {private final Runnable task;private final long creationTime;private final long delayMs;public TimerTask(Runnable task, long delayMs) {this.task = task;this.creationTime = System.currentTimeMillis();this.delayMs = delayMs;}public Runnable getTask() {return task;}public long getDelayMs() {// 计算剩余延迟时间long elapsed = System.currentTimeMillis() - creationTime;return Math.max(0, delayMs - elapsed);}}// 分层时间轮实现private final TimeWheel[] timeWheels;private final ExecutorService executorService;private final ScheduledExecutorService ticker;public LayeredTimeWheel() {// 创建三层时间轮// 1. 秒级时间轮: 60个槽位，每个槽位1秒// 2. 分钟级时间轮: 60个槽位，每个槽位1分钟// 3. 小时级时间轮: 24个槽位，每个槽位1小时timeWheels = new TimeWheel[3];timeWheels[0] = new TimeWheel(60, 1000);        // 秒级timeWheels[1] = new TimeWheel(60, 60 * 1000);   // 分钟级timeWheels[2] = new TimeWheel(24, 3600 * 1000); // 小时级executorService = Executors.newFixedThreadPool(Runtime.getRuntime().availableProcessors());ticker = Executors.newSingleThreadScheduledExecutor();// 启动定时器，每秒推进秒级时间轮ticker.scheduleAtFixedRate(this::tick, 1, 1, TimeUnit.SECONDS);}// 添加任务public void addTask(Runnable task, long delayMs) {TimerTask timerTask = new TimerTask(task, delayMs);addTask(timerTask);}private void addTask(TimerTask timerTask) {// 尝试将任务添加到合适的时间轮for (TimeWheel timeWheel : timeWheels) {if (timeWheel.addTask(timerTask)) {return; // 成功添加到某一层时间轮}}// 如果延迟时间超过所有时间轮范围，可以选择立即执行或拒绝System.out.println("任务延迟时间过长，超出时间轮范围");}// 时钟走动private void tick() {// 处理秒级时间轮的到期任务List<TimerTask> expiredTasks = timeWheels[0].advanceClock();// 执行到期任务for (TimerTask task : expiredTasks) {executorService.submit(task.getTask());}// 检查是否需要推进分钟级时间轮if (timeWheels[0].currentTickIndex == 0) {cascadeTimerWheel(1);}}// 级联推进高层时间轮private void cascadeTimerWheel(int wheelIndex) {if (wheelIndex >= timeWheels.length) {return;}// 推进当前层时间轮List<TimerTask> expiredTasks = timeWheels[wheelIndex].advanceClock();// 将过期任务重新添加到低层时间轮for (TimerTask task : expiredTasks) {addTask(task);}// 检查是否需要推进更高层的时间轮if (timeWheels[wheelIndex].currentTickIndex == 0) {cascadeTimerWheel(wheelIndex + 1);}}// 关闭时间轮public void shutdown() {ticker.shutdown();executorService.shutdown();}
}
