一、工具介绍

MDA测量数据查看器用于显示和分析以MDF格式提供的测量数据。 支持MDF3.3之前含MDF3.3的二进制格式，支持Vector CANape and ETAS Inca. Kvaser CAN Logger (MDF 3.2) 文件。 MDF (Measurement Data Format)是一种二进制文件，用来记录、交换和测量分析数据，MDF广泛用于汽车工业中。

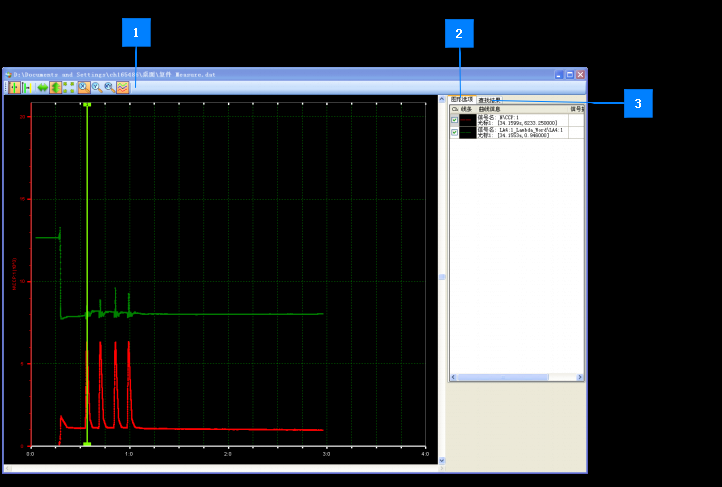

该工具主要解析数据【原始解析】和以示波器【改造Zedgraph库】的方式显示。

二、主要功能：

1· 数据可视化：

o     YT-/XY-示波器、表格 √

o     视图模板和测量数据相互独立√

o     多个测量数据文件可以在一个视图内显示（新增）√

o     支持多时间光栅  √

o     显示测量时的测量√

o     通过数据内插来进行不同测量数据的时间光栅排列√

o     测量光标自动捕获数据√

2· 数据分析：

o     对来自原始测量数据的信号的计算  √

o     在指定的时间进行测量值的光标显示 √

o     显示器的缩放和滚动  √

o     不同视图的光标和时间间隔的同步√

o     曲线沿着X轴的图形移位√

3·数据保存：

o     保存特定通道组数据 √

4· 数据格式支持：

o     MDF 3.3之前含3.3 <打开>

o     CSV <保存>

三、使用简介

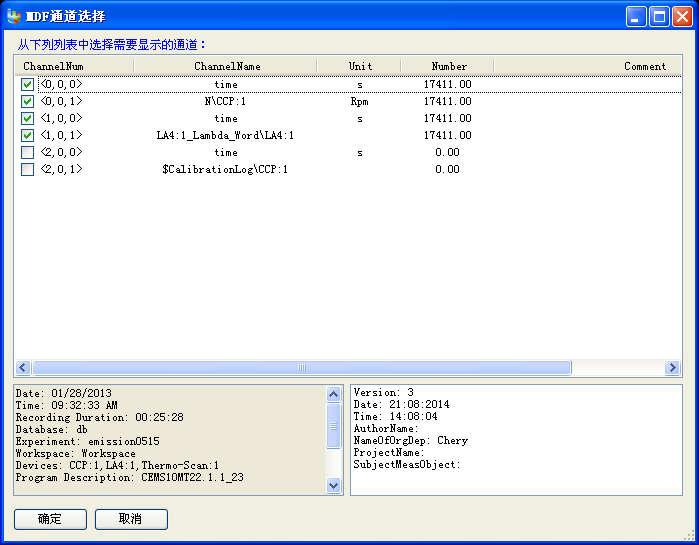

1、选择通道

2、示波器操作

1 单测量光标

显示第一个测量光标，测量光标所在数据值。

移动光标：

移动鼠标到第一个测量光标，按住鼠标左键移动测量光标；

单击任意区域，第一个测量光标将自动移动到单击区域。

2 双测量光标

显示第二个测量光标，测量光标所在数据值和同第一个测量光标的差值。

移动光标：

移动鼠标到第二个测量光标，按住鼠标左键移动测量光标。

3 X轴拖动

按住鼠标右键不放，沿 X 轴方向，拖动整个曲线视图；松开右键，结束拖动。

4 Y轴拖动

按住鼠标右键不放，沿 Y 轴方向，拖动整个曲线视图；松开右键，结束拖动。

5 XY轴拖动

按住鼠标右键不放，沿任意方向，拖动整个曲线视图；松开右键，结束拖动。

6 X轴缩放

按住鼠标左键不放，沿 X 轴方向，选定放大区域；松开左键，结束缩放。

或者向下滚动鼠标中键，沿 X 轴方向缩小曲线；向上滚动鼠标中键，沿 X 轴方向放大曲线。

7 Y轴缩放

按住鼠标左键不放，沿 Y 轴方向，选定放大区域；松开左键，结束缩放。

或者向下滚动鼠标中键，沿 Y 轴方向缩小曲线；向上滚动鼠标中键，沿 Y 轴方向放大曲线。

8 XY轴缩放

按住鼠标左键不放，沿任意方向，选定放大区域；松开左键，结束缩放。

或者向下滚动鼠标中键，沿任意方向缩小曲线；向上滚动鼠标中键，沿任意方向放大曲线。

9 独立区域显示

选中状态各曲线在单独区域显示，否则在整个区域显示。

四、资源下载

1、工具软件资源

https://download.csdn.net/download/xianghuaizi/10650629?spm=1003.2166.3001.6637.1

2、源代码资源

https://download.csdn.net/download/xianghuaizi/90641311
