10A 大电流 DCDC 降压芯片 WD5030

在电子设备的电源管理领域，高效稳定的 DCDC 芯片至关重要。今天我们来深入探讨一款性能卓越的 10A 大电流 DCDC 降流芯片 ——WD5030。它在众多电子应用场景中展现出了强大的优势，为各类设备的稳定供电提供了可靠保障。
一、WD5030 基础参数解读
（一）输入电压范围
WD5030 具备 7V 至 30V 的超宽输入电压范围。这一特性使其能够广泛应用于各种不同电压等级的供电环境。在工业设备中，常见的较高电压输入，或是一些便携式设备经过初步升压后的电压，它都能轻松适配，极大地拓展了应用的灵活性。例如，在一些采用 12V 或 24V 电源供电的工业控制系统，以及由锂电池组供电（电压范围可能在 7V - 25V 左右）的户外便携式设备中，WD5030 都能稳定工作。
（二）输出电流能力
该芯片可提供高达 15A 的连续输出电流 ，强大的输出能力足以满足诸如大功率微控制器、高性能 FPGA 等对电源需求较大的芯片供电。在一些需要驱动多个高功率负载的电路设计中，如多电机驱动系统，每个电机可能需要数安培的电流，WD5030 能够为这些负载提供稳定的电力支持，确保设备在高负载情况下依然能够正常工作。
（三）输出电压调节
输出电压方面，它提供 1V 至 25V 的可调范围。用户可根据实际需求，通过外部电路灵活设置输出电压，满足多样化的应用需求。比如在设计一款需要为不同模块供电的电路板时，有的模块需要 3.3V 供电，有的需要 5V，还有的需要 12V，WD5030 就可以通过简单的外围电路设置，分别为这些模块提供精准的电压。
（四）转换效率
WD5030 的转换效率高达 96% ，这一卓越的能效表现意义重大。在电能转换过程中，能最大程度减少能量损耗，有效降低设备发热，提高能源利用率。对于那些对功耗和散热要求较高的应用场景，如便携式设备（电池续航至关重要）、密集型计算设备（散热空间有限）等，高转换效率的 WD5030 能够显著提升设备的整体性能和稳定性。
二、WD5030 性能优势解析
（一）内置线路补偿功能
芯片内置的线路补偿功能，能够自动根据输入电压和负载变化对输出电压进行调整，确保输出电压的稳定性。当输入电压出现波动，或者负载电流突然增大或减小时，它能够快速做出响应，通过内部的控制电路对输出电压进行微调，将输出电压的误差控制在极小范围内，一般能将输出电压精度控制在 ±2％以内 ，为对电压精度要求极高的电路提供稳定可靠的电源。
（二）集成低导通电阻开关
在硬件设计上，WD5030 集成了 3mΩ 的低导通电阻开关。低导通电阻意味着在电流通过开关时，产生的导通损耗会大大降低，从而进一步提升了整个芯片的效率。相比一些导通电阻较大的同类芯片，WD5030 在相同的工作条件下，能够减少更多的能量损耗，发热也更低。
（三）可编程频率设计
支持可编程频率是 WD5030 的又一亮点。用户可根据不同应用场景的需求，在 85KHz 至 300KHz 的范围内自由设置工作频率 。在一些对电磁干扰较为敏感的环境中，如医疗设备、通信设备等，用户可以适当降低工作频率，以减少电磁干扰对其他设备的影响；而在一些对转换效率要求极高，且对电磁干扰不太敏感的场景中，如工业电源模块，用户可以将频率调高，以提高转换效率。
（四）轻负载下的突发模式操作
在轻负载情况下，WD5030 的突发模式操作可显著降低芯片自身功耗。当负载电流较低时，芯片会自动从连续操作切换为突发模式操作。在突发模式下，芯片只在需要时短暂开启，为负载提供能量，其余时间处于低功耗待机状态，从而实现全负载范围内的高效运行，进一步延长了设备的电池续航时间或降低了整体功耗。
（五）完善的保护功能
过压保护（OVP）：为了保护内部功率 MOSFET 器件免受瞬态电压尖峰的影响，WD5030 不断监视 VIN 引脚是否存在过压情况。当 VIN 上升至 38V 以上时，调节器通过关闭两个功率 MOSFET 来暂停工作，一旦 VIN 降至 37V 以下，调节器将立即恢复正常工作 ，有效防止了过高的输入电压对芯片造成损坏。
热关断保护：芯片内置热关断功能，当芯片内部温度过高，达到 165°C 时 ，热关断电路会启动，自动关闭芯片的输出，防止芯片因过热而损坏。当温度降低到安全范围后，芯片又会自动恢复工作。
短路保护：在输出端发生短路时，WD5030 能够迅速检测到异常，并采取相应的保护措施，限制输出电流，避免芯片和其他电路元件因过大的短路电流而烧毁，极大地提高了系统的可靠性。
三、WD5030 应用场景举例
（一）可充电便携式设备
在诸如智能手机、平板电脑、便携式音箱等可充电便携式设备中，WD5030 能够将电池的电压转换为设备各模块所需的精准电压。其高转换效率可以有效延长电池的使用时间，减少充电次数；宽输入电压范围能够适应不同类型电池在不同电量状态下的电压变化；强大的输出电流能力则可以满足设备在高性能运行时（如玩游戏、播放高清视频等）对电源的高需求。
（二）网络系统
在网络设备中，如路由器、交换机等，需要为不同的芯片和模块提供稳定的电源。WD5030 的高精度输出电压控制和多种保护功能，能够确保网络设备在长时间运行过程中，各个模块都能获得稳定、可靠的电源供应，避免因电压波动或异常情况导致设备故障，保障网络的稳定运行。
（三）分布式电源系统
在大型的分布式电源系统中，可能存在多个不同电压等级的电源输入，并且需要为众多不同功率需求的负载供电。WD5030 的宽输入电压范围、高输出电流能力以及灵活的输出电压调节功能，使其能够很好地适应这种复杂的电源环境，为各个负载提供合适的电源，实现高效、稳定的电源分配和管理。

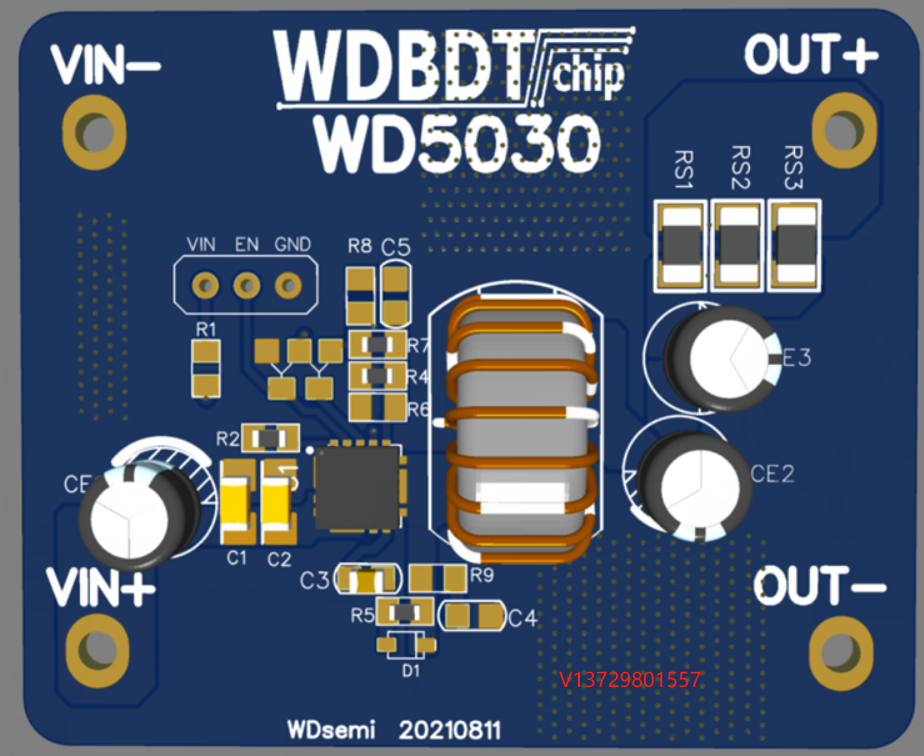

四、使用 WD5030 的设计要点
（一）电感选择
电感是 DCDC 电路中的关键元件之一。对于 WD5030，推荐在 VIN = 12V/24V，IOUT = 18A 的情况下，选用 6.8μH 的电感 。合适的电感值能够确保电感电流的纹波在合理范围内，进而影响整个电路的转换效率和稳定性。如果电感值选择过小，电感电流纹波会过大，可能导致输出电压波动增大，甚至影响芯片的正常工作；而电感值选择过大，则会增加电感的体积和成本，同时也可能影响电路的动态响应速度。
（二）输出电容设计
建议使用低 ESR（等效串联电阻）的陶瓷电容作为输出电容，例如 1000μF 。低 ESR 的电容能够有效减小输出电压的纹波，提高输出电压的稳定性。输出电容的大小也需要根据实际的负载电流和对输出电压纹波的要求来合理选择。如果电容值过小，无法有效平滑输出电压纹波；电容值过大，则可能会在电路启动时产生较大的冲击电流，影响芯片和其他元件的寿命。
（三）散热考虑
虽然在大多数应用中，由于 WD5030 的高效率和低热阻，不会散发太多热量 ，但在一些高负载、长时间运行的场景中，还是需要考虑散热问题。芯片采用的 QFN5*5 封装，热阻 θJA = 40°C/W 。可以通过在电路板上设计合适的散热铜箔面积，或者添加散热片等方式，将芯片产生的热量及时散发出去，确保芯片工作在正常的温度范围内，以保证其性能和可靠性。
五、总结
WD5030 作为一款性能出色的 10A 大电流 DCDC 降流芯片，凭借其宽输入电压范围、高输出电流能力、高转换效率、丰富的功能特性以及完善的保护机制，在众多电子应用领域中展现出了强大的竞争力。无论是在对电源要求苛刻的便携式设备，还是复杂的工业控制系统和网络系统中，都能为设备的稳定运行提供坚实的电源保障。在实际的电路设计中，只要合理选择外围元件，充分考虑散热等因素，就能充分发挥 WD5030 的优势，设计出高效、可靠的电源电路。希望通过本文的介绍，能让大家对 WD5030 有更深入的了解，为各位在相关电路设计工作中提供有益的参考。
