灰度传感器概览

一、定义与核心功能

1. 定义

灰度传感器是一种基于 光反射原理 的光电传感器，通过检测物体表面对入射光（多为红外光或可见光）的反射强度，将光信号转换为电信号，从而判断目标物体的 灰度值（颜色深浅）或表面特性。其核心在于利用不同颜色、材质对光的反射率差异（如黑色反射率低、白色反射率高），实现非接触式的定性或定量检测。

2. 核心功能

灰度识别：区分物体表面的黑白、深浅程度（如0-255级灰度值量化）。
状态判断：通过灰度差异识别目标物体的存在、位置、边界或类别（如黑白线循迹、颜色分拣）。
表面特性检测：间接反映物体材质（如光泽度、粗糙度）或缺陷（如污渍、划痕）。

二、分类

1. 按检测方式分类

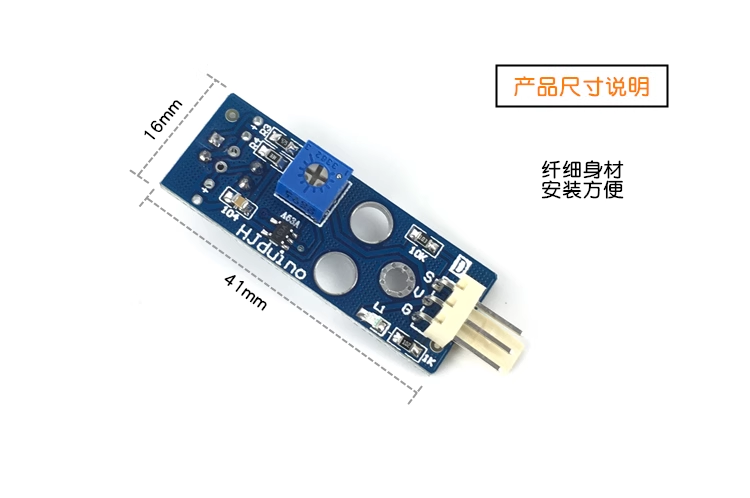

单点式（点对点）：
- 结构：单个发射-接收对管（如红外LED+光敏三极管），检测单点反射光强。
- 特点：体积小、成本低，适用于简单场景（如循迹小车、黑白分拣）。
线阵式（一维扫描）：
- 结构：多个检测单元线性排列（如16/32/64通道），可获取一条直线上的灰度分布。
- 应用：工业表面缺陷检测、印刷品边缘定位、纸张褶皱检测。
面阵式（二维成像）：
- 结构：集成图像传感器（如CCD/CMOS），输出二维灰度图像（分辨率如640×480）。
- 功能：接近灰度摄像头，支持复杂图像处理（如OCR、条形码识别、轮廓分析）。

2. 按光源类型分类

红外式：
- 发射红外光（波长850-940nm），内置滤光片过滤可见光，抗环境光干扰强，适合室内外复杂光照场景（如机器人导航、工业检测）。
可见光式：
- 直接利用环境光或可见光光源（如白光LED），依赖光照条件，精度较低，仅用于光照稳定的简单场景（如玩具循迹）。

3. 按输出信号分类

模拟型：输出连续电压信号（如0-5V），需模数转换（ADC）后处理，精度取决于传感器灵敏度和电路噪声。
数字型：输出开关量（如高低电平），预设阈值区分黑白（如黑线检测时输出低电平），无需复杂算法，响应速度快。

4. 按结构原理分类

反射式（漫反射）：发射与接收端同侧，检测物体反射光（最常见，如循迹传感器）。
对射式：发射与接收端分置，检测光路是否被遮挡（严格来说属于光电开关，但可通过反射光强变化检测灰度，较少见）。

三、工作原理

1. 硬件架构

发射端：红外LED或可见光LED，发射固定波长的光束。
接收端：光敏元件（光敏电阻、光敏二极管/三极管），将反射光转换为电信号。
信号处理电路：放大、滤波、模数转换（模拟型）或阈值比较（数字型），输出可用信号。

2. 物理原理

反射率公式：

其中，黑色物体 (ρ < 20%)，白色物体 (ρ > 80%)，灰度值与 (ρ) 正相关。
距离特性：
接收光强随距离增加呈平方衰减，最佳检测距离需通过标定确定（通常5-20mm，避免饱和或信号过弱）。

3. 信号输出逻辑

模拟型：电压信号
，如白色表面输出3V，黑色表面输出0.5V。
数字型：预设阈值 $V_t$ ， $V_o$ > $V_t$ 判为白色（高电平），反之为黑色（低电平）。

四、典型应用场景

1. 机器人与智能设备

循迹导航：
- 智能小车通过单点传感器实时检测地面黑线（如黑色胶带反射率低，输出低电平），调整电机转速实现路径跟踪。
避障与分拣：
- 工业机械臂通过线阵传感器识别传送带上黑白工件，分类抓取；扫地机器人识别地毯（深色）切换清洁模式。

2. 工业与制造业

表面缺陷检测：
- 检测金属表面划痕（划痕处反射率突变）、PCB焊点漏焊（焊盘与基板灰度差异）。
印刷与包装：
- 监测标签位置偏移（对比标准灰度模板）、检测二维码/条形码印刷质量（黑白条边界清晰度）。

3. 医疗与科研

医学检测：
- 血液细胞分析仪通过灰度扫描检测细胞形态（黑白对比度反映细胞密度）；胶片扫描仪获取X光片灰度图像。
实验教学：
- 高校实验室用于PID控制实验（循迹小车速度调节）、传感器原理演示（灰度信号与反射率关系）。

4. 其他领域

农业：检测作物叶片病害（病斑处灰度异常）、分拣水果成熟度（颜色深浅对应灰度值）。
交通：车牌识别预处理（灰度化减少色彩干扰）、路面标线检测（辅助自动驾驶）。

五、优缺点与技术限制

1. 优点

成本低廉：单点式传感器价格仅几元至几十元，远低于颜色传感器或摄像头。
响应迅速：纳秒级光信号响应，适合实时控制（如高速流水线检测）。
抗干扰性强：红外式传感器通过滤光片屏蔽可见光，适应强光、逆光等复杂环境。
易集成：体积小（多为模块化设计），兼容Arduino、STM32等主流控制平台。

2. 缺点

颜色识别局限：
- 仅能区分灰度，无法识别具体颜色（如深红与深灰反射率相近时误判）。
材质依赖性：
- 光泽度高的物体（如镜面、金属）可能导致反射光强异常，粗糙表面（如毛毡）反射率不稳定。
距离敏感性：
- 检测距离变化±2mm可能导致信号波动，需严格固定安装位置或增加测距补偿。
二维信息缺失：
- 单点/线阵传感器无法获取立体信息，复杂场景需多传感器阵列或结合其他传感器（如超声波）。

3. 技术限制与应对

环境光干扰：强光下（如阳光直射）使用红外式传感器+窄带滤光片，或增加遮光罩。
温度漂移：红外LED发光效率随温度变化，需定期校准或加入温度补偿电路。
阈值标定：通过黑白标准块（如反射率0%和100%）采集信号，计算中间阈值

六、与相关技术的对比

技术	核心区别	典型应用	成本	复杂度
灰度传感器	单点/线阵检测，输出模拟/数字信号，仅灰度判断	循迹、黑白分拣、简单缺陷检测	低	低
颜色传感器	支持RGB三通道检测，识别具体颜色（如红、绿、蓝）	彩色分拣、屏幕色彩校准	中	中
灰度摄像头	输出二维灰度图像，需算法处理（如边缘检测、图像分割）	OCR、条形码识别、复杂表面检测	高	高
激光传感器	检测距离与轮廓，精度高但不区分颜色	三维建模、避障导航	很高	高

七、技术参数与选型要点

灵敏度：最小可检测的反射率变化（如1%反射率差）。
分辨率：模拟型传感器的ADC位数（如12位对应4096级灰度）；数字型的阈值稳定性。
工作距离：最佳检测范围（如5-15mm），需匹配应用场景（如小车循迹距离通常10mm）。
响应频率：每秒最大检测次数（如10kHz适用于高速流水线）。
功耗：发射端LED电流（如20mA）和接收端静态电流（如5mA），低功耗场景需优先选择。

八、总结

灰度传感器是低成本、高性价比的灰度检测工具，在黑白区分、路径跟踪、简单缺陷检测等场景中具有不可替代的优势。尽管存在颜色识别单一、依赖距离等局限，但其模块化设计和易集成性使其成为入门级机器人、工业自动化的首选传感器。随着多传感器融合技术的发展，灰度传感器常与摄像头、超声波等配合使用，构建更智能的环境感知系统，未来在物联网、智能家居等领域的应用将持续扩展。

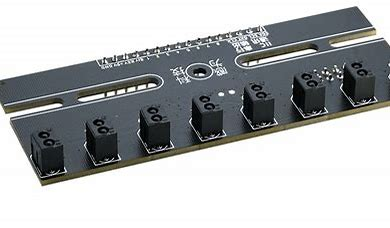

电赛常用灰度传感器

六路、八路、十二路灰度传感器属于线阵式灰度传感器的细分分类，其核心区别在于检测通道数量的不同。

一、分类依据与核心概念

通道数量定义
- 六路：6个独立检测通道，可同步采集6个点的灰度值。
- 八路：8个通道，适用于中等密度检测需求。
- 十二路：12个通道，提供更高密度的检测点。
- 本质：属于线阵式传感器的一维扫描阵列，通过增加通道数量提升检测分辨率。
硬件结构差异
- 物理排列：通道以直线形式排列（如间距1-5mm），每个通道包含独立的发射-接收对管（如红外LED+光敏三极管）。
- 信号处理：多通道传感器需集成多路模数转换（ADC）或阈值比较电路，部分支持并行输出（如八路传感器的8位并行数据）。
- 通信接口：高级型号（如十二路）可能支持IIC、UART等总线协议，简化数据传输。

二、技术特点与性能对比

参数	六路	八路	十二路
检测密度	低（点间距大）	中	高（点间距小）
分辨率	较低	中等	高
检测范围	5-20mm	5-20mm	5-20mm
响应时间	较快（μs级）	中等	较慢（ms级）
成本	低	中等	高
典型应用	简单循迹	工业检测	高精度扫描

分辨率提升：
十二路传感器在10mm长度内分布12个检测点，点间距约0.8mm，可检测更细微的灰度变化（如0.5mm宽的划痕），而六路传感器点间距约1.6mm，可能漏检更小缺陷。
信号处理复杂度：
多通道传感器需处理更多数据，例如十二路传感器每秒可输出数万字节数据，需搭配高性能微控制器（如STM32F4）或FPGA进行实时处理。

三、典型应用场景

1. 机器人与智能设备

循迹导航：
- 八路传感器用于竞赛机器人（如FLL、VEX），通过中间六路检测黑线，左右两路识别岔路口。
- 十二路传感器用于高精度路径跟踪，如AGV小车在复杂工厂环境中避障。
分拣与识别：
- 六路传感器识别黑白工件，八路传感器区分黑白红三色（需结合阈值算法），十二路传感器分析印刷品颜色均匀性。

2. 工业与制造业

表面缺陷检测：
- 十二路传感器扫描金属板材，检测0.1mm级划痕或污渍（如汽车钢板生产线）。
- 八路传感器用于PCB板焊点检测，通过灰度突变判断漏焊或虚焊。
印刷质量控制：
- 六路传感器监测标签位置偏移，八路传感器检测条形码印刷对比度，十二路传感器分析油墨厚度均匀性。

3. 科研与教育

教学实验：
- 六路传感器用于高校PID控制实验（如循迹小车速度调节），八路传感器演示多传感器融合算法。
- 十二路传感器用于图像识别教学，通过扫描一维灰度分布模拟二维图像采集。

四、优缺点与选择建议

1. 优点

高密度检测：多通道提升分辨率，适合复杂场景（如十二路传感器检测精密部件）。
结构灵活：线阵式设计可定制长度（如10mm至100mm），适应不同检测区域需求。
成本可控：六路/八路传感器价格低廉（约10-50元），十二路传感器价格较高（约200-500元），但仍低于二维摄像头。

2. 缺点

二维信息缺失：仅能获取一维灰度分布，需结合其他传感器（如超声波）实现立体感知。
环境敏感性：强光或镜面反射可能干扰信号，需搭配遮光罩或红外滤光片。
数据处理压力：十二路传感器每秒输出数万数据点，需优化算法避免延迟。

3. 选择建议

简单任务：选择六路传感器（如玩具小车循迹）。
中等精度：八路传感器（如工业黑白分拣）。
高精度需求：十二路传感器（如半导体晶圆检测）。
预算限制：优先选择八路传感器，平衡成本与性能。

五、与相关技术的对比

技术	核心区别	典型应用	成本	复杂度
单点传感器	仅1个检测点，无法扫描	基础循迹、简单避障	低	低
线阵摄像头	输出一维灰度图像，需算法处理	工业表面检测、文档扫描	高	高
二维摄像头	输出二维图像，支持复杂视觉算法	人脸识别、物体分类	很高	很高
