ARM------硬件程序开发

硬件程序开发流程

  1. 相关硬件的工作原理

    • 理解硬件的工作原理，明确硬件的功能和用途。

  2. 硬件连接

    • 将硬件设备正确连接到开发板上。

  3. 编写程序

    • 根据硬件功能编写相应的程序代码。

  4. 调试验证

    • 通过调试工具验证程序的正确性，确保硬件功能正常。

控制LED的步骤

  1. 找到LED对应的丝印

    • 在开发板（PCB）上找到LED对应的丝印标识。

  2. 找到对应的器件

    • 在原理图中根据丝印找到对应的LED器件。

  3. 找到连接的处理器引脚

    • 确定LED连接到处理器的哪个引脚（如GPB5）。

  4. 控制引脚输出高低电平

    • 配置引脚功能为输出，并通过寄存器控制引脚输出高低电平。

一、LED灯点亮

寄存器配置

端口B控制寄存器（GPBCON, GPBDAT, GPBUP）
寄存器地址R/W描述复位值
GPBCON0x56000010R/W配置端口B的引脚0x0
GPBDAT0x56000014R/W端口B的数据寄存器-
GPBUP0x56000018R/W端口B的上拉使能寄存器0x0
GPBCON寄存器位配置
位描述初始状态
GPB5[11:10]00 = 输入，01 = 输出，10 = nXBACK，11 = 保留0
GPBDAT寄存器位配置
位描述初始状态
GPB5当端口配置为输出时，控制引脚输出高低电平-

代码实现

1. 初始化LED
void led1_init(void)
{// 配置GPB5引脚功能为输出gpio_cfg(GPB5, OUT);// 使GPB输出高电平（LED灭）GPBDAT |= (0xF << 5);
}
2. LED亮灯
void led1_on(void)
{// 输出低电平（LED亮）GPBDAT &= ~(0xF << 5);
}
3. LED灭灯
void led1_off(void)
{// 输出高电平（LED灭）GPBDAT |= (0xF << 5);
}
4. 流水灯效果
void led1_flow(void)
{for (int i = 0; i < 4; i++){// 依次点亮不同的LEDGPBDAT |= (0xF << 5);          // 所有LED灭GPBDAT &= ~(1 << (5 + i));     // 第i个LED亮delay(100000);                 // 延时}
}
5. 按键控制LED
void buttons(void)
{int eint4 = GPGDAT & 1;        // 检测EINT4按键状态int eint5 = (GPFDAT >> 4) & 0x1; // 检测EINT5按键状态int eint6 = (GPFDAT >> 5) & 0x1; // 检测EINT6按键状态int eint8 = (GPFDAT >> 6) & 0x1; // 检测EINT8按键状态// 根据按键状态控制对应的LEDif (eint4 == 0) GPBDAT &= ~(1 << 5);  // EINT4按下，LED5亮else            GPBDAT |= (1 << 5);   // EINT4松开，LED5灭if (eint5 == 0) GPBDAT &= ~(1 << 6);  // EINT5按下，LED6亮else            GPBDAT |= (1 << 6);   // EINT5松开，LED6灭if (eint6 == 0) GPBDAT &= ~(1 << 7);  // EINT6按下，LED7亮else            GPBDAT |= (1 << 7);   // EINT6松开，LED7灭if (eint8 == 0) GPBDAT &= ~(1 << 8);  // EINT8按下，LED8亮else            GPBDAT |= (1 << 8);   // EINT8松开，LED8灭
}

二、时钟配置

1. 时钟分频寄存器 (CLKDIVN)

  • 地址: 0x4C000014

  • 功能: 控制HCLK和PCLK的分频比例。

  • 位域定义:

    • HCLK分频器: 位1 (HDIVN)，用于设置HCLK的分频比例。

    • PCLK分频器: 位0 (PDIVN)，用于设置PCLK的分频比例。

  • 配置方法:

    CLKDIVN = (0x2 << 1) | 0x1;  // 设置 HCLK 分频器为 2，PCLK 分频器为 1

    • HCLK 分频器: 2 (HCLK = PCLK * 3)

    • PCLK 分频器: 1 (PCLK = MPLLCLK / 2 / 2)

2. 主PLL寄存器 (MPLLCON)

  • 地址: 0x4C000004

  • 功能: 配置主PLL的输出时钟频率。

  • 位域定义:

    • M值: 位15-12 (MDIV)，用于设置主分频器。

    • P值: 位11-8 (PDIV)，用于设置预分频器。

    • S值: 位7-4 (SDIV)，用于设置后分频器。

  • 计算公式:

    • MPLL输出频率: (M + 8) * Fin / (P * S)

    • 其中:

      • M = MDIV + 8

      • P = PDIV + 2

      • S = SDIV + 2

      • Fin = 外部时钟输入频率 (通常为 12 MHz)

  • 配置方法:

    MPLLCON = (127 << 12) | (2 << 4) | 1;  // 设置 M=127, P=2, S=1

    • M值: 127 + 8 = 135

    • P值: 2 + 2 = 4

    • S值: 1 + 2 = 3

    • 计算结果: MPLL 输出频率 = (135) * 12 MHz / (4 * 3) = 135 MHz

3. 时钟频率计算

  • MPLL输出频率: 135 MHz

  • HCLK频率: 135 MHz / (HCLK分频器 + 1) = 135 MHz / 3 = 45 MHz

  • PCLK频率: 135 MHz / (2 * (PCLK分频器 + 1)) = 135 MHz / (2 * 2) = 33.75 MHz

代码实现

#include "clk.h"
#include <s3c2440.h>// 初始化时钟配置
void clk_init(void)
{// 配置时钟分频寄存器 (CLKDIVN)// 设置 HCLK 分频器为 2，PCLK 分频器为 1CLKDIVN = (0x2 << 1) | 0x1;// 配置主PLL寄存器 (MPLLCON)// 设置 M=127, P=2, S=1MPLLCON = (127 << 12) | (2 << 4) | 1;
}

三、定时器配置

1. 配置 GPIO 引脚为 PWM 模式

GPBCON &= ~(0x03 << 0);  // 清除 GPB0 和 GPB1 的配置
GPBCON |= (0x02 << 0);   // 将 GPB0 配置为 nPWM0 功能

  • 功能：将 GPB0 引脚配置为 PWM 功能（nPWM0）。

  • 逻辑：

    • GPBCON 是 GPIO 控制寄存器，低两位控制 GPB0 和 GPB1 的功能。

    • 使用位操作清除低两位（0x03 << 0），然后设置为 0x02 << 0，将 GPB0 配置为 PWM 功能。

2. 配置定时器预分频器和分频器

TCFG0 = 24;  // 设置定时器0的预分频值为24

  • 功能：设置定时器 0 的预分频值。

  • 逻辑：

    • TCFG0 是定时器配置寄存器，Prescaler0 决定定时器 0 和 1 的预分频值。

    • 预分频值设置为 24，定时器输入时钟频率计算公式为：

      定时器输入时钟频率=(预分频值+1)PCLK​

    • 分频值默认为 1（未显式设置）。

3. 配置定时器时钟源选择

TCFG1 &= ~(0xf);  // 清除 MUX0 的低4位，选择默认时钟源

  • 功能：选择定时器 0 的时钟源。

  • 逻辑：

    • TCFG1 是定时器时钟源选择寄存器，MUX0 控制定时器 0 的时钟源。

    • 清除 MUX0 的低 4 位（0xf），选择默认时钟源（内部时钟源，分频值为 1/2 PCLK）。

4. 设置定时器计数值和比较值

TCNTB0 = 2000;  // 设置定时器0的计数值
TCMPB0 = 1000;  // 设置定时器0的比较值（占空比50%）

  • 功能：设置定时器 0 的计数值和比较值。

  • 逻辑：

    • TCNTB0 是定时器 0 的计数缓冲寄存器，设置计数值为 2000。

    • TCMPB0 是定时器 0 的比较缓冲寄存器，设置比较值为 1000。

    • PWM 周期计算公式：

      PWM 周期=(TCNTB0+1)×(预分频值+1)×分频值

    • 占空比计算公式：

      占空比=TCNTB0TCMPB0​×100%

    • 本例中占空比为 50%（1000/2000 = 0.5）。

5. 配置定时器控制寄存器 TCON

TCON &= ~(1 << 4);  // 禁用死区功能
TCON |= (1 << 3);   // 启用自动重载模式
TCON |= (1 << 2);   // 启用输出变相功能
TCON |= (1 << 1);   // 手动更新定时器寄存器
TCON &= ~(1 << 1);  // 清除手动更新位（必须在下次写操作前清零）

  • 功能：配置定时器 0 的控制寄存器。

  • 逻辑：

    • 死区功能：清除 TCON 的第 4 位（bit4=0），禁用死区功能。

    • 自动重载模式：设置 TCON 的第 3 位（bit3=1），启用自动重载模式。

    • 输出变相功能：设置 TCON 的第 2 位（bit2=1），启用输出变相功能。

    • 手动更新：设置 TCON 的第 1 位（bit1=1），手动更新定时器寄存器。

    • 清除手动更新位：必须在下次写操作前清零 bit1。

6. 启动定时器 0

TCON |= (1 << 0);   // 启动定时器0

  • 功能：启动定时器 0。

  • 逻辑：

    • 设置 TCON 的第 0 位（bit0=1），启动定时器 0。


四、ADC配置

1. ADC 初始化函数 adc_init

void adc_init(void)
{ADCCON = (1 << 14) | (49 << 6);
}

  • 功能：初始化 ADC 控制寄存器 ADCCON。

  • 逻辑：

    • 使能预分频器：

      • 设置 ADCCON 的第 14 位（PRSCEN）为 1，使能预分频器。

    • 设置预分频值：

      • 设置 ADCCON 的第 13:6 位（PRSCVL）为 49，调整 ADC 频率。

      • 注意：ADC 频率应低于 PCLK 的 1/5。

    • 其他配置：

      • 默认选择模拟输入通道为 AIN0（未显式设置）。

      • 默认设置为正常工作模式（未显式设置）。

2. ADC 启动函数 adc_start

void adc_start(unsigned char ch)
{ADCCON &= ~(0x7 << 3);  // 清除 SEL_MUX 位ADCCON |= (ch << 3);    // 设置 SEL_MUX 位为指定通道// 使能读启动操作ADCCON |= (1 << 0); // ENABLE_START = 1
}

  • 功能：启动 ADC 转换。

  • 逻辑：

    • 选择模拟输入通道：

      • 清除 ADCCON 的第 5:3 位（SEL_MUX），然后设置为指定的通道 ch。

      • ch 的取值范围为 0-7，对应不同的模拟输入通道（AIN0 到 XP）。

    • 启动 ADC 转换：

      • 设置 ADCCON 的第 0 位（ENABLE_START）为 1，启动 ADC 转换。

      • 注意：启动后该位会被硬件清零。

3. ADC 数据读取函数 adc_read

short adc_read(void)
{short value = 0;int i = 100;// 等待转换结束while (!(ADCCON & (1 << 15)) && i--);if (i <= 0)return -1;// 读取转换结果value = ADCDAT0 & 0x3ff;return value;
}

  • 功能：读取 ADC 转换结果。

  • 逻辑：

    • 等待转换结束：

      • 检查 ADCCON 的第 15 位（ECFLG），等待转换结束标志位为 1。

      • 如果超时（i 减到 0），返回错误值 -1。

    • 读取转换结果：

      • 从 ADCDAT0 寄存器读取转换结果，取低 10 位（0x3ff）作为有效数据。

      • 返回读取的值。

总结

  1. 初始化 ADC：

    • 使能预分频器。

    • 设置预分频值为 49，调整 ADC 频率。

    • 默认选择 AIN0 通道和正常工作模式。

  2. 启动 ADC 转换：

    • 根据传入的通道号选择模拟输入通道。

    • 启动 ADC 转换。

  3. 读取 ADC 数据：

    • 等待转换结束。

    • 读取转换结果并返回。

五、中断配置

1. 外部中断 EINT8 初始化函数 eint8_init

void eint8_init(void)
{	//配置GPIO 引脚为外部中断模式GPGCON &= ~(0x3 << 0);GPGCON |= (0x2 << 0);//配置EINT8的触发方式EXTINT1 &= ~(0x7 << 0);EXTINT1 |= (0x2 << 0);	//设置EINT8的触发方式为下降沿触发//使能EINT8中断//EINTMASK 寄存器：这是一个外部中断屏蔽寄存器，用于控制外部中断是否被允许。//INTMSK 寄存器：这是一个中断屏蔽寄存器，用于控制内部中断是否被允许。EINTMASK &= ~(1 << 8); //使能EINT8中断INTMSK &= ~(1 << 5);   //使能EINT8_23中断
}

  • 功能：初始化外部中断 EINT8。

  • 逻辑：

    • 配置 GPIO 引脚：

      • 清除 GPGCON 的低两位（0x3 << 0），然后设置为 0x2 << 0，将 GPG0 配置为外部中断模式。

    • 配置触发方式：

      • 清除 EXTINT1 的低三位（0x7 << 0），然后设置为 0x2 << 0，将 EINT8 的触发方式设置为下降沿触发。

    • 使能中断：

      • 清除 EINTMASK 的第 8 位（1 << 8），使能 EINT8 中断。

      • 清除 INTMSK 的第 5 位（1 << 5），使能 EINT8_23 中断。

2. 处理 EINT8 中断的函数 deal_eint8_23

void deal_eint8_23(void)
{//检测EINT8是否发生了中断//EINTPEND 寄存器：这是一个外部中断挂起寄存器，用于指示当前有哪些外部中断请求正在等待处理。if(EINTPEND & (1 << 8)){// 清除EINT8的中断标志位 EINTPEND |= (1 << 8);//通过写1清除EINTPEND的第八位}
}

  • 功能：处理 EINT8 中断。

  • 逻辑：

    • 检测中断：

      • 检查 EINTPEND 的第 8 位是否为 1，判断 EINT8 是否发生了中断。

    • 清除中断标志位：

      • 通过写 1 到 EINTPEND 的第 8 位，清除中断标志位。

3. 中断处理函数 c_deal_irq

void c_deal_irq(void)
{//获取中断源的偏移量unsigned int irq_num = INTOFFSET;// INTOFFSET 寄存器指示当前中断源的偏移量switch (INTPND){case EINT8_23: deal_eint8_23(); 	break;default:break;}	//清除中断标志位SRCPND |= (1 << irq_num);// 通过写 1 清除 SRCPND 中的相应位//INTPND 寄存器：这是一个中断挂起寄存器，用于指示当前有哪些中断请求正在等待处理。//中断标志位：当一个中断发生时，相应的标志位会被硬件自动置为 1。在中断处理完成后，需要手动清除这些标志位，否则中断系统会认为该中断仍然未处理，无法再次触发。//通过读取 INTPND 寄存器的值，并将其重新写回 INTPND 寄存器。//INTPND 里只有挂起的那一位置1，对改为写1，硬件会自动清除其中的中断标志位（即把标志位从 1 变为 0）。INTPND = INTPND;
}

  • 功能：处理中断请求。

  • 逻辑：

    • 获取中断源：

      • 读取 INTOFFSET 寄存器，获取当前中断源的偏移量。

    • 调用处理函数：

      • 根据 INTPND 寄存器的值，判断中断源并调用相应的处理函数（如 deal_eint8_23）。

    • 清除中断标志位：

      • 通过写 1 到 SRCPND 的相应位，清除源挂起标志位。

      • 通过读取 INTPND 并重新写回，清除中断挂起标志位。

4.注意事项

  • 中断标志位清除：必须在中断处理完成后清除中断标志位，否则中断系统会认为该中断仍然未处理，无法再次触发。

  • 中断优先级：INTOFFSET 寄存器指示当前中断源的偏移量，确保中断处理的优先级正确。

  • 中断屏蔽：通过 EINTMASK 和 INTMSK 寄存器控制中断的使能和屏蔽。

六、UART配置

什么是UART？

通用异步接收器/发送器，通常称为UART，是一种广泛应用于嵌入式领域的串行、异步、全双工通信协议。

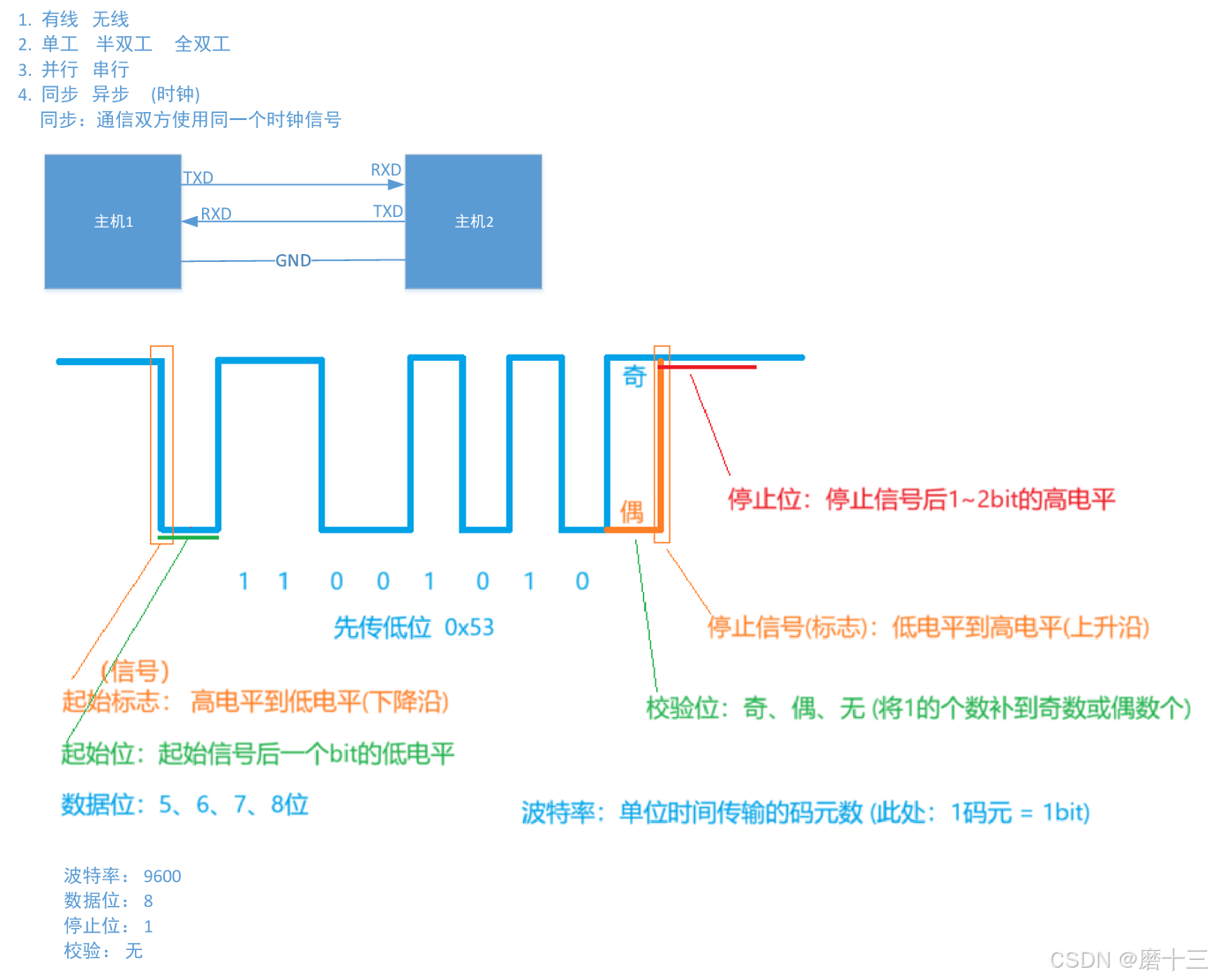

串口连接

UART 通道有两条数据线。每个设备上都有一个 RX 引脚和一个 TX 引脚（RX 用于接收，TX 用于发送）。每个设备的 RX 引脚都连接到另一个设备的 TX 引脚。请注意，没有共享时钟线！这是通用异步接收方发送方的“异步”方面。

1. UART 初始化

1.1 引脚配置

  • 将 GPHCON 的第 4 位清零，配置为 GPIO 模式。

  • 设置 GPHCON 的第 4 位为 0xA，配置为 UART 模式。

1.2 线路控制寄存器 (ULCON0) 配置

  • 清除第 6 位，禁用红外模式。

  • 清除第 3-5 位，设置为无奇偶校验。

  • 清除第 2 位，设置每帧 1 个停止位。

  • 设置第 0-1 位为 0x3，配置数据位为 8 位。

1.3 控制寄存器 (UCON0) 配置

  • 清除第 10-11 位，选择 PCLK 作为时钟源。

  • 清除第 0-3 位，设置为普通模式。

  • 设置第 0-3 位为 0x5，配置为中断请求模式。

1.4 FIFO 控制寄存器 (UFCON0) 配置

  • 设置第 0 位为 1，使能 FIFO。

  • 设置第 1 位为 1，复位 Rx FIFO。

  • 清除第 4-5 位，设置 Rx FIFO 触发深度为 8 字节。

  • 设置第 7 位为 1，复位 Tx FIFO。

1.5 波特率分频寄存器 (UBRDIV0) 配置

  • 设置 UBRDIV0 为 325，配置波特率为 9600。

1.6 中断使能

  • 清除 INTMSK 的第 28 位，使能 UART 中断。

  • 清除 INTSUBMSK 的第 0 位，使能 UART0 中断。

// UART初始化函数
void uart_init(void)
{// 配置GPH4和GPH5为UART0功能GPHCON &= ~(0xf << 4);  // 清除GPH4和GPH5的低4位，确保它们的功能未被其他用途占用GPHCON |= (0xa << 4);   // 设置GPH4和GPH5为UART0功能（0xA表示UART0功能）// 配置ULCON0寄存器（UART线路控制寄存器）ULCON0 &= ~(1 << 6);    // 清除第6位，确保不是同步模式ULCON0 &= ~(0x7 << 3);  // 清除第3-5位，确保不是其他特殊模式ULCON0 &= ~(1 << 2);    // 清除第2位，确保无奇偶校验ULCON0 |= (0x3 << 0);   // 设置低两位为0x3，表示8位数据，无校验，1位停止位（8N1模式）// 配置UCON0寄存器（UART控制寄存器）UCON0 &= ~(0x3 << 10);  // 清除第10-11位，确保无特殊功能UCON0 &= ~(0xf << 0);   // 清除低4位，确保无其他特殊功能UCON0 |= (0x5 << 0);    // 设置低3位为0x5，表示接收和发送使能// 配置UFCON0寄存器（UART FIFO控制寄存器）UFCON0 |= (1 << 0);     // 设置第0位，使能FIFOUFCON0 |= (1 << 1);     // 设置第1位，复位接收FIFOUFCON0 &= ~(0x3 << 4);  // 清除第4-5位，确保无特殊FIFO深度设置UFCON0 |= (1 << 4);     // 设置第4位，设置FIFO深度为16字节UFCON0 |= (1 << 7);     // 设置第7位，使能FIFO接收中断// 配置波特率UBRDIV0 = 325;          // 设置波特率分频值，此处波特率计算为9600（具体计算公式需根据时钟频率确定）// 配置中断掩码寄存器INTMSK &= ~(1 << 28);   // 使能UART0中断INTSUBMSK &= ~(1 << 0); // 使能UART0接收中断
}

2. 数据发送函数

2.1 函数原型

int uart0_send(unsigned char * data, unsigned char len)

2.2 功能描述

  • 发送数据到 UART0。

  • 循环发送数据，直到所有数据发送完成。

2.3 实现细节

  • 检查 UTRSTAT0 的第 2 位，确保发送缓冲区为空。

  • 将数据写入 UTXH0 发送缓冲区。

  • 返回实际发送的数据长度。

// UART0发送数据函数
int uart0_send(unsigned char * data,unsigned char len)
{int i = 0;// 循环发送数据for(i = 0;i < len;i++){// 等待发送缓冲区为空（UTRSTAT0的第2位为1表示发送缓冲区为空）while(!(UTRSTAT0 & (1 << 2)));UTXH0 = data[i];    // 将数据写入发送缓冲寄存器}return i;               // 返回发送的数据长度
}

3. 数据接收函数

3.1 函数原型

unsigned char uart0_recv(unsigned char * data, unsigned char len)

3.2 功能描述

  • 从 UART0 接收数据。

  • 读取 Rx FIFO 中的数据，直到读取到指定长度或 FIFO 中无数据。

3.3 实现细节

  • 读取 UFSTAT0 的第 0-5 位，获取 Rx FIFO 中的数据量。

  • 比较数据量和指定长度，确定实际读取长度。

  • 从 URXH0 读取数据，存入目标缓冲区。

  • 返回实际读取的数据长度。

// UART0接收数据函数
unsigned char uart0_recv(unsigned char * data , unsigned char len)
{int i = 0;// 获取FIFO中数据的数量（UFSTAT0的低6位表示接收FIFO中的数据数量）unsigned char data_cnt = UFSTAT0 & 0x3f;// 计算实际接收的数据长度（取len和data_cnt的较小值）unsigned char len_r = (len < data_cnt) ? len :data_cnt;// 循环读取数据for(i = 0; i < len_r; i++){data[i] = URXH0;    // 从接收缓冲寄存器读取数据}return i;               // 返回实际接收的数据长度
}

七、IIC配置
