【SPP】RFCOMM 层在SPP中互操作性要求深度解析

蓝牙串口协议（SPP）通过 RFCOMM 协议实现 RS232 串口仿真，其互操作性是设备互联的关键。本文基于蓝牙核心规范，深度解析 RFCOMM 层的能力矩阵、信号处理、流控机制及实战开发，结合状态机、流程图和代码示例，构建从协议规范到产品落地的完整知识体系。

一、RFCOMM 能力矩阵

1.1 RFCOMM在SPP中的定位

RFCOMM（基于GSM TS 07.10）是SPP的核心传输层协议，负责：

  • 多路复用：支持同一物理链路上多个虚拟串口会话（DLC）。

  • 流控制：模拟RS232硬件信号（RTS/CTS）或软件流控（XON/XOFF）。

  • 错误检测：通过CRC校验保障数据完整性。

1.2 核心流程支持度（RFCOMM 能力矩阵）

标记说明：

  • M：强制支持

  • O：可选支持

  • C1：流控机制实现相关（至少支持一种）

  • X1：角色限定（DevA 发起，DevB 不发起）

状态机设计（RFCOMM 会话生命周期）

1.3 关键交互流程与实现

①RFCOMM会话生命周期

会话初始化（Initialize RFCOMM Session）

  • 强制要求：

    • DevB必须支持响应会话初始化请求。

    • DevA在需要时发起会话（如首次连接或链路恢复）。

  • 代码示例（伪代码）：

// DevA发起会话初始化
rfcomm_session_t session;
rfcomm_init_session(&session, REMOTE_BD_ADDR, CHANNEL=5);

会话关闭（Shutdown RFCOMM Session）：

  • 双向强制：双方需支持主动/被动关闭会话。

  • 资源释放：关闭所有关联的DLC并释放L2CAP通道。

②数据链路连接（DLC）管理

  • DLC建立（Establish DLC）流程：

    • DevA发送SABM（Set Asynchronous Balanced Mode）命令帧。

    • DevB回复UA（Unnumbered Acknowledgement）确认帧。

  • 多路复用：同一RFCOMM会话支持最多60个DLC（DLCI 0-61）。

③DLC断开（Disconnect DLC）

  • 异常处理：检测到超时（T1定时器）或错误时自动断开。

二、RS232 控制信号：从硬件到协议的映射

2.1 信号映射规范（RFCOMM 与 RS232 对照）

RS232 信号RFCOMM 指令强制支持作用典型场景
RTSSET_RTS (0x21)是发送请求（Tx Enable）硬件流控（HC-05 模块）
CTSSET_CTS (0x22)是清除发送（Tx Ready）流量控制握手
DTRSET_DTR (0x23)否设备就绪（连接确认）虚拟串口状态指示
DCDSET_DCD (0x24)否载波检测（链路状态）物理串口状态同步

流控配置示例（HC-05 AT 指令）：

AT+IFC1,1  # 启用硬件流控（RTS/CTS）
AT+ENCRYPT1 # 启用128位加密

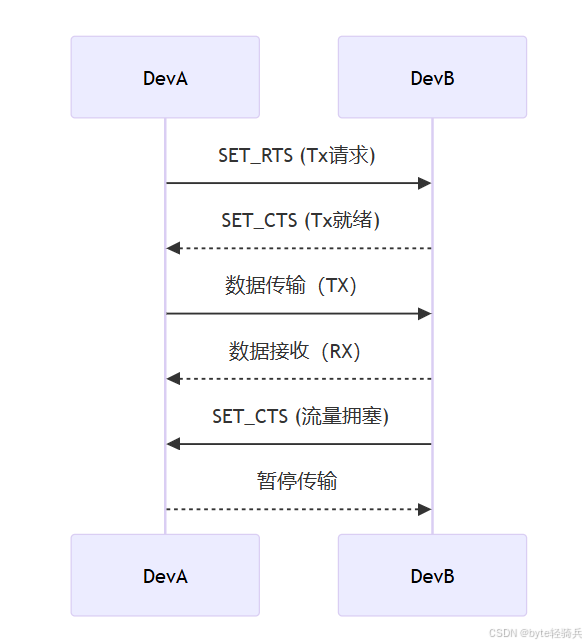

2.2 流控机制实现（流控信号交互）

2.3 RS232控制信号仿真

①强制支持的信号

  • RTS/CTS（流控制）：

    • 实现方式：通过RFCOMM的Modem Status Command（MSC）帧传输。

    • 场景示例：传感器缓冲区满时，通过CTS暂停DevA的数据发送。

②可选支持的信号

  • DSR/DTR（设备就绪）：

    • 默认行为：DLC建立时自动置高，断开时置低。

  • DCD（载波检测）：

    • 仿真逻辑：链路激活时置高，断开时置低。

③信号同步策略

  • 单向依赖：设备不得依赖对端的RS232信号状态（避免死锁）。

  • 默认值设定：

    • DLC建立时：DSR=1, DCD=1, RI=0

    • DLC断开时：DSR=0, DCD=0

代码示例（信号处理）：

void handle_msc_frame(rfcomm_frame_t *frame) {if (frame->msc.rts == 0) {// 暂停发送数据uart_disable_tx();} else {uart_enable_tx();}
}

三、数据传输：RFCOMM 层核心实现

3.1 数据链路控制（DLC）流程（DLC 建立时序）

3.2 吞吐量优化（传输模式对比）

模式数据包类型理论速率流控支持适用场景优化策略
单时隙ACL128 kbps硬件 / 软件低功耗设备关闭流控（软件缓存）
多时隙3-slot384 kbps硬件高速传输（如视频）启用 L2CAP 滑动窗口
eSCO增强同步23.2 kbps无语音传输（非 SPP 默认）低延迟队列优先级

3.3 流控制与错误处理

①流控制机制

  • 聚合流控制（Aggregate Flow Control）：

    • 作用：控制整个RFCOMM会话的数据流量。

    • 实现：通过RNR（Receive Not Ready）帧暂停全部DLC的数据传输。

  • 基于DLC的流控制（Per-DLC Flow Control）：

    • 粒度：单独控制某个DLC的数据流。

②错误检测与恢复

  • CRC校验：每个RFCOMM帧包含16位CRC，检测到错误时丢弃帧。

  • 重传机制：依赖L2CAP层的ARQ（Automatic Repeat reQuest）重传。

四、远程控制：状态指示与端口协商

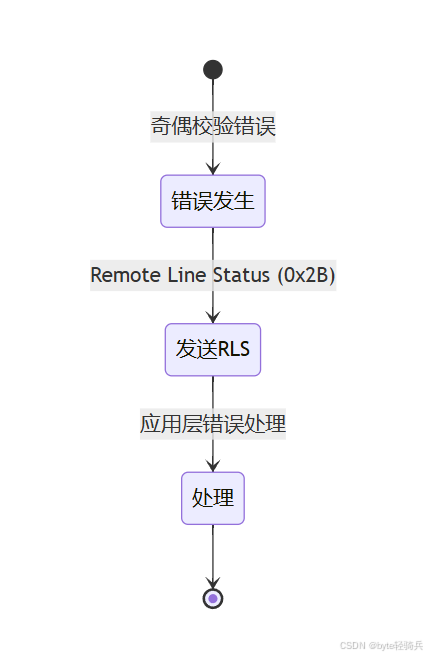

4.1 远程线路状态（RLS）（错误通知流程）

4.2 端口参数协商（Remote Port Negotiation）

  • 协商内容：波特率、数据位、停止位、奇偶校验。

  • 流程：

    • DevA发送PN（Parameter Negotiation）命令帧。

    • DevB回复PN响应帧（接受或拒绝参数）。

  • 协商参数示例：

参数类型取值范围典型值作用
波特率枚举9600/115200/...115200数据传输速率
校验位枚举NONE/EVEN/ODDNONE错误检测
停止位枚举1月2日1数据帧边界标识

协商指令（RFCOMM）：

// 远程端口协商PDU（伪代码）
struct RemotePortNegotiation {uint8_t cmd = 0x2A;uint8_t baud_rate = 0x03; // 115200uint8_t parity = 0x00;    // 无校验uint8_t stop_bits = 0x01; // 1位停止位
};

示例帧结构：

字段值（Hex）说明
帧类型0x20UIH帧（带协商命令）
长度0x088字节
波特率0x00019600 bps

4.3 协商策略建议

  • 默认参数：建议双方默认使用9600-8-N-1配置以确保兼容性。

  • 动态适配：支持自适应波特率（通过PN帧动态调整）。

五、实战开发：从模块配置到协议调优

5.1 HC-05 模块开发（AT 指令集）

指令功能响应开发场景
AT+UART3设置波特率 115200OK匹配远程端口协商参数
AT+CMODE1允许任意地址连接OK通用物联网终端
AT+INQM0,9,200可发现模式OK服务发现优化

5.2 Android SPP 开发（核心代码）

// RFCOMM流控管理（Kotlin）
class RFCOMMController(private val socket: BluetoothSocket) {private val os: OutputStream = socket.outputStream// 启用硬件流控fun enableHardwareFlowControl(enabled: Boolean) {val rtsCmd = if (enabled) 0x21 | 0x01 else 0x21 & 0xFEos.write(byteArrayOf(rtsCmd)) // SET_RTSos.write(byteArrayOf(0x22, 0x01)) // SET_CTS（就绪）}// 处理远程端口协商fun handlePortNegotiation(data: ByteArray) {val baudRate = data[1] // 解析波特率val parity = data[2]   // 解析校验位// 更新本地串口配置updateSerialPortConfig(baudRate, parity)}
}

5.3 兼容性测试与认证

①测试用例设计

  • 基础功能测试：

    • 验证DLC建立/断开流程符合spec要求。

    • 检查RS232信号默认状态与DLC生命周期同步。

  • 异常场景测试：强制中断物理链路，验证资源释放与重连机制。

②认证工具链

  • Frontline BPA 600：执行RFCOMM协议一致性测试。

  • Ellisys Bluetooth Analyzer：捕获并分析MSC帧与PN帧交互。

六、故障诊断：协议层问题定位

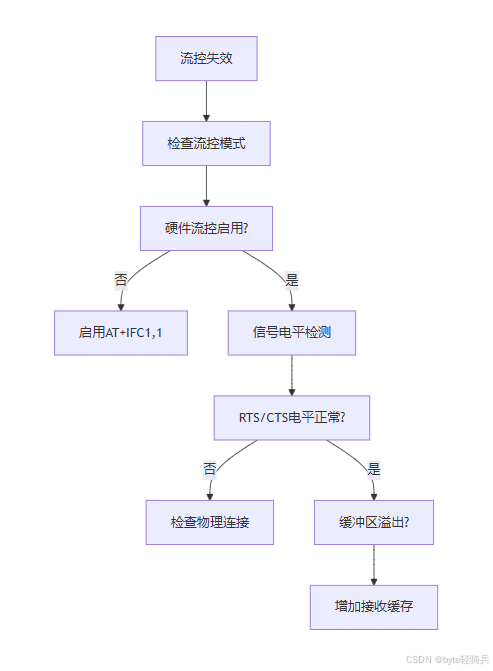

6.1 流控失败排查（诊断流程图）

6.2 Wireshark 抓包分析（RLS 错误案例）

Frame 10: RFCOMM Remote Line Status (0x2B)Errors: Parity Error (0x02)Line Status: DSR=1, DCD=1

解决方案：检查串口参数一致性（波特率 / 校验位），启用硬件流控。

七、协议扩展：SPP 与 BLE 的融合设计

7.1 混合协议架构（SPP+BLE 协同）

7.2 BLE SPP 实现（GATT Profile）

// BLE SPP服务定义（自定义UUID）
Service: 0000ffe0-0000-1000-8000-00805f9b34fbCharacteristic TX: 0000ffe1-...（通知）Properties: NOTIFYCharacteristic RX: 0000ffe2-...（写入）Properties: WRITE_NO_RESPONSE

八、总结

8.1 协议合规 Checklist

  1. ✅ 支持 DLC 建立 / 关闭（流程 3/4）

  2. ✅ 实现 RS232 流控（RTS/CTS 或 XON/XOFF）

  3. ✅ 处理远程端口协商（可选但推荐）

  4. ✅ 通过 BQB 认证（测试用例：TSPX-103~105）

  5. ✅ 支持链路状态指示（DSR/DTR 映射）

8.2 性能优化策略

  • 高速场景：多时隙数据包（AT+PACKET3）+ MTU=1500

  • 低延迟：禁用加密（AT+ENCRYPT0）+ 单时隙

  • 工业控制：硬件流控（RTS/CTS）+ 128 位加密

8.3 未来趋势

  • 5G 融合：3GPP 定义 NR-BT 协同调度（延迟＜5ms）

  • AI 优化：机器学习动态调整流控阈值

  • 标准化：蓝牙 5.4 增强 SPP（支持 LE Audio 同步流控）

九、附录

9.1 术语与规范索引

术语全称规范引用
RFCOMM射频通信协议GSM TS 07.10
DLC数据链路连接（Data Link Connection）RFCOMM 规范
RLS远程线路状态（Remote Line Status）RFCOMM 规范
MTU最大传输单元L2CAP 规范

9.2 RFCOMM关键参数速查表

参数推荐值场景说明
最大DLC并发数30避免DLCI资源耗尽
流控制缓冲区阈值64字节平衡延迟与吞吐量
默认波特率9600 bps兼容传统设备
最大重试次数3抗干扰与快速恢复

十、参考资料

[1] 蓝牙核心规范（Core Specification）V6.0

[2] 串行端口配置文件（Serial Port Profile）V1.2
