一、基本图的绘制

1.1直线的绘制

# coding=utf-8import matplotlib.pyplot as plt# 连接(0,3) (4,5)两个点
plt.plot([0, 4], [3, 5])# 显示x轴 y轴
plt.ylabel("y")
plt.xlabel("X")# 保存路径
plt.savefig("F:/Z/Python/project/project2/matl/直线.jpg")
# 显示图
plt.show()

运行效果

1.2折线的绘制

# coding=utf-8import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D# 创建 X Y Z坐标X = [1, 5, 7, 9, 5]
Y = [9, 6, 7, 3, 6]
Z = [5, 6, 9, 3, 4]# 生成画布对象
figure = plt.figure()# 创建一个Axes3D的子图放到figure画布里面
ax = Axes3D(figure)
ax.plot_trisurf(X, Y, Z)plt.show()

运行效果

1.3散点图的绘制

# coding=utf-8import matplotlib.pyplot as plt
import numpy as np# 生成0-10之间(0开始 10结束) 100个等差数
x = np.linspace(0, 10, 100)sin_y = np.sin(x)
# 进行绘制正弦曲线
# plt.plot(x,sin_y)# 绘制散点图
plt.scatter(x, sin_y)
# plt.plot(x,sin_y,"o")plt.show()"""
注意：由上可知，使用plot绘制和使用scatter绘制出来的图形是一样的但是，如果画一堆点，点的形式没有差别就建议使用plot，因为plot的绘图速度优于scatter如果点的形式有差别(点的大小和颜色不同)，就必须使用scatter
"""

运行效果

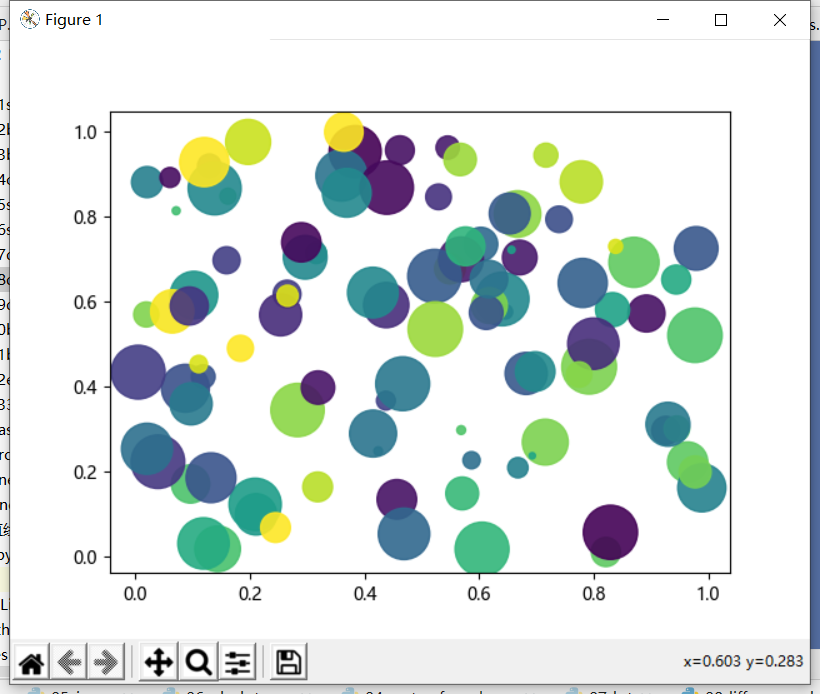

1.4绘制不同颜色的散点图

# coding=utf-8import matplotlib.pyplot as plt
import numpy as np# 绘制10种大小，10种颜色的散点图
# 执行多次获取的随机数都是一样的
np.random.seed(0)
x = np.random.rand(100)
y = np.random.rand(100)# 生成10种大小
size = np.random.rand(100)*1000
# print(size)
# 生成10中颜色
color = np.random.rand(100)# 绘制散点图   size:颜色   color:颜色    alpha:透明度
plt.scatter(x, y, s=[size], c=color,alpha=0.9)plt.show()"""
注意：
大小、颜色的个数和x,y的个数应该保持一致 要不然会出现类似下面的报错
'c' argument has 10 elements, which is inconsistent with 'x' and 'y' with size 100.s must be a scalar, or the same size as x and y"""

运行效果

1.5绘制不同颜色的线

https://blog.csdn.net/hanhanwanghaha宝藏女孩 欢迎您的关注！
欢迎关注微信公众号：宝藏女孩的成长日记
如有转载，请注明出处（如不注明，盗者必究）

# coding=utf-8import matplotlib.pyplot as plt
import numpy as np# 创建x
x = np.linspace(0, 10, 100)
# 使用legend()方法添加图例，给plot方法添加参数
plt.plot(x, x + 0, "--g", label="--g")
plt.plot(x, x + 1, ",b", label=",b")
plt.plot(x, x + 2, "or", label="or")
plt.plot(x, x + 3, ":c", label=":c")
plt.plot(x, x + 4, "vy", label="vy")
plt.plot(x, x + 5, "--m", label="--m")# 默认的图例位置在左上角upper left  可以通过loc进行修改   ,边框，透明度，阴影，边框宽度
plt.legend(loc="lower right", fancybox=True, framealpha=1, shadow=True, borderpad=1)# plot的颜色字符、风格字符、标记字符： https://www.jianshu.com/p/ed3f31fc6a41plt.show()

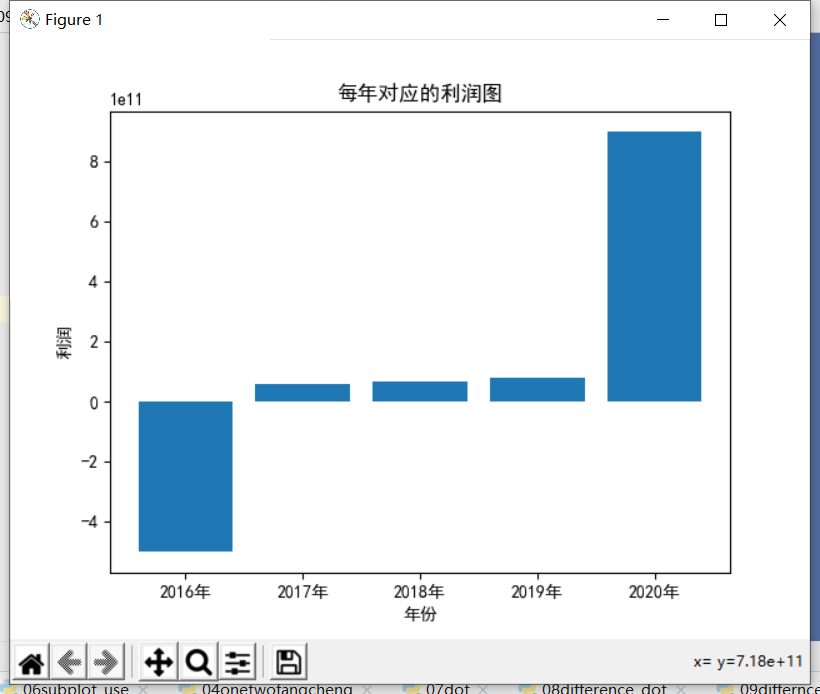

1.6柱状图

# coding=utf-8import matplotlib.pyplot as plt# 创建x：年份  y:利润
x = [2016, 2017, 2018, 2019, 2020]
x_label = ["2016年", "2017年", "2018年", "2019年", "2020年"]
y = [-500000000000, 60000000000, 70000000000, 80000000000, 900000000000]# 解决柱状图中无法显示负号的问题
plt.rcParams['axes.unicode_minus'] = False# 调用bar函数绘制柱状图
# width修改柱的宽度
plt.bar(x, y, width=0.8)# 解决中文乱码问题
plt.rcParams['font.sans-serif'] = ['SimHei']# 修改x坐标的值
plt.xticks(x, x_label)# 显示x轴 y轴名称
plt.ylabel("利润")
plt.xlabel("年份")# 增加标题
plt.title("每年对应的利润图")
plt.show()

运行效果

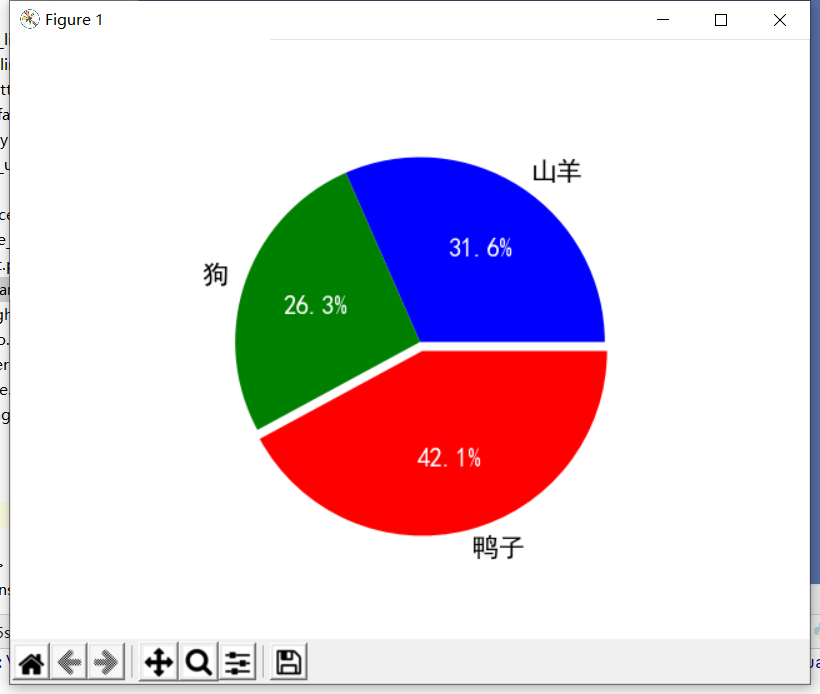

1.7饼状图

# coding=utf-8import matplotlib.pyplot as plt# 山羊、狗和鸭子的数量
sheep = 666
dogs = 555
ducks = 888
# 山羊、狗和鸭子的比例
sheep_percent = sheep/(sheep+ducks+dogs)
dogs_percent = dogs/(sheep+ducks+dogs)
ducks_percent = ducks/(sheep+ducks+dogs)# 添加名称
labels =["山羊","狗","鸭子"]# 可自选颜色
colors = ["blue","green","red"]# 解决中文乱码问题
plt.rcParams['font.sans-serif'] = ['SimHei']# 绘制饼状图
paches,texts,autotexts=plt.pie([sheep_percent,dogs_percent,ducks_percent],labels=labels,colors=colors,explode=(0,0,0.05),autopct="%0.1f%%")# 设置饼状图字体颜色
for text in autotexts:text.set_color("white")# 设置字体大小
for text in texts+autotexts:text.set_fontsize(15)plt.show()

运行效果

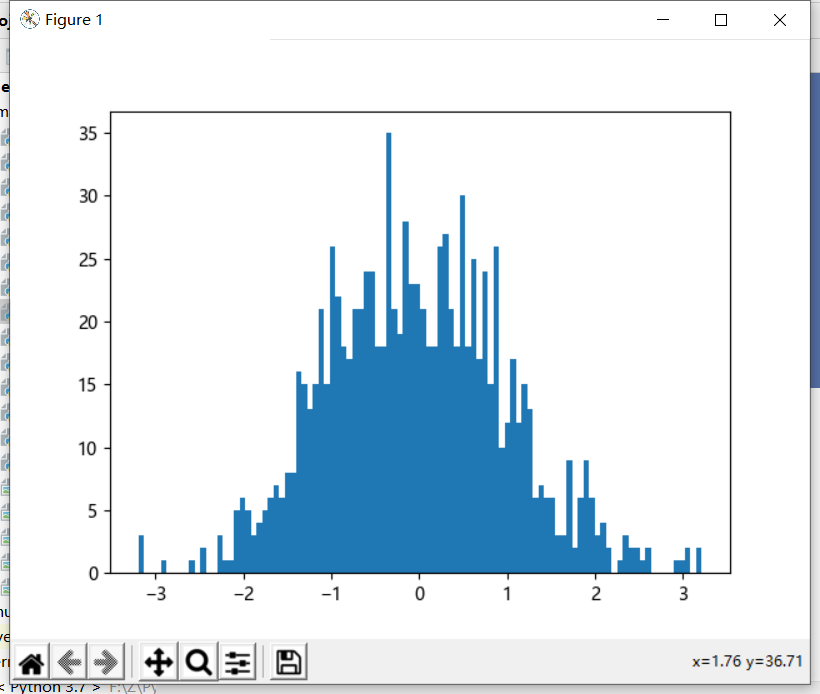

1.8直方图

# coding=utf-8import matplotlib.pyplot as plt
import numpy as np# 生成1000个正态分布随机数
x = np.random.randn(1000)# plt.hist(x)
# 修改柱的宽度  bins
plt.hist(x, bins=100)
plt.show()

运行效果

1.9三维图

# coding=utf-8import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D# 创建 X Y Z坐标X = [1, 5, 7, 9, 5]
Y = [9, 6, 7, 3, 6]
Z = [5, 6, 9, 3, 4]# 生成画布对象
figure = plt.figure()# 创建一个Axes3D的子图放到figure画布里面
ax = Axes3D(figure)
ax.plot_trisurf(X, Y, Z)plt.show()

运行效果

注：鼠标点住图，可使其旋转
如果不能的解决办法：

1. 在pycharm中点击“File—>setting”，打开设置窗口。
2. 找到最后一个工具选项tools.
3. 找到“Python Scientific”，去除Show plots in toolwindow框中的勾号

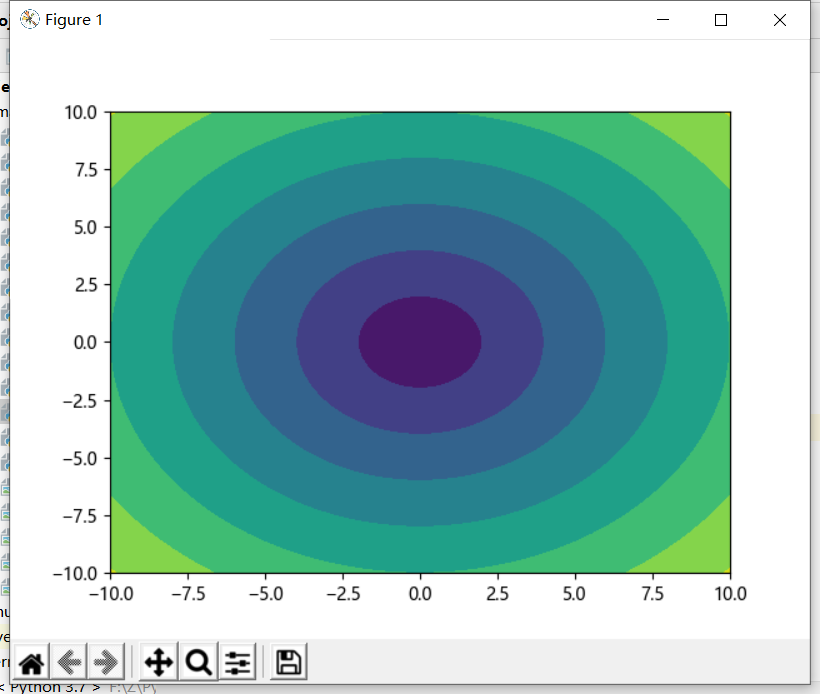

1.10等高线图

# coding=utf-8import matplotlib.pyplot as plt
import numpy as np# 创建x,y,生成100个随机的x,y
x = np.linspace(-10, 10, 100)
y = np.linspace(-10, 10, 100)# 计算x,y相交的点X,Y
X, Y = np.meshgrid(x, y)# 计算Z
Z = np.sqrt(X ** 2 + Y ** 2)
plt.contourf(X, Y, Z)plt.show()

运行效果

二、样式

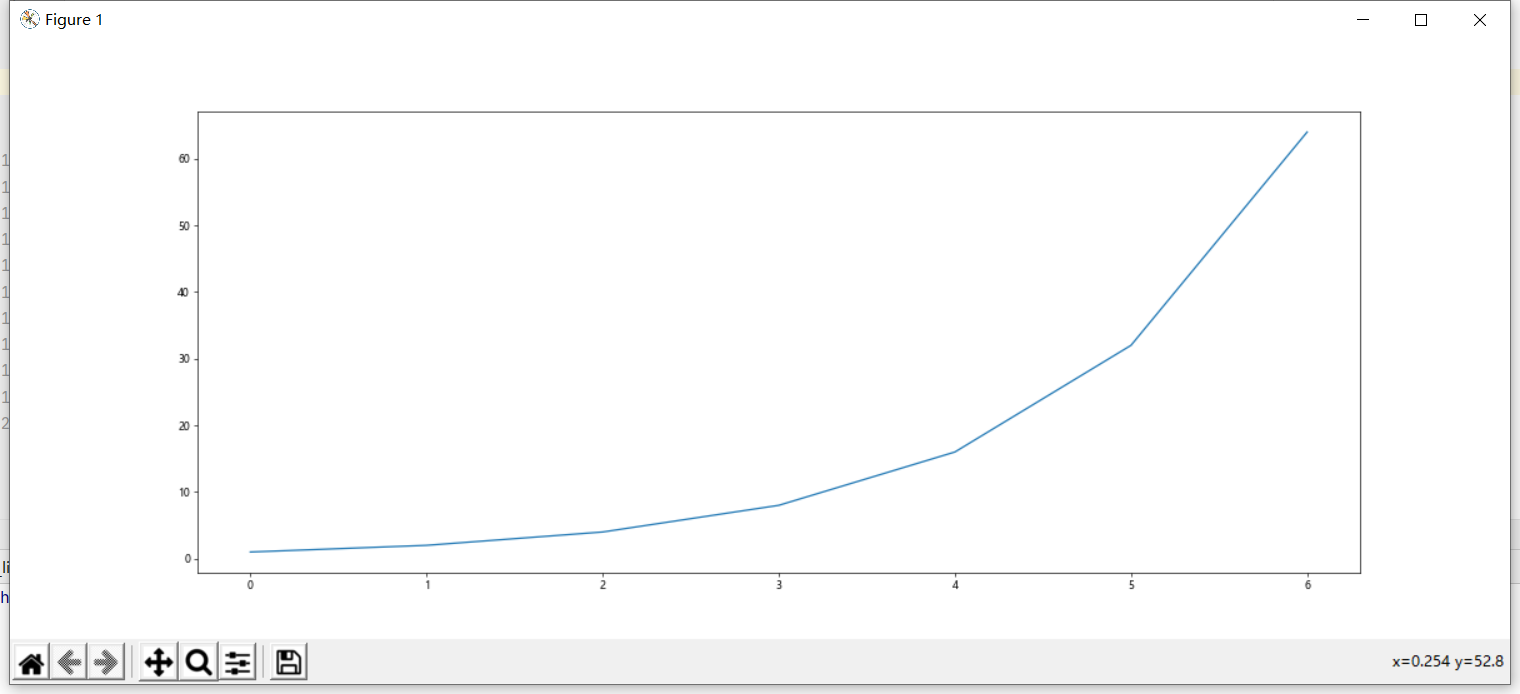

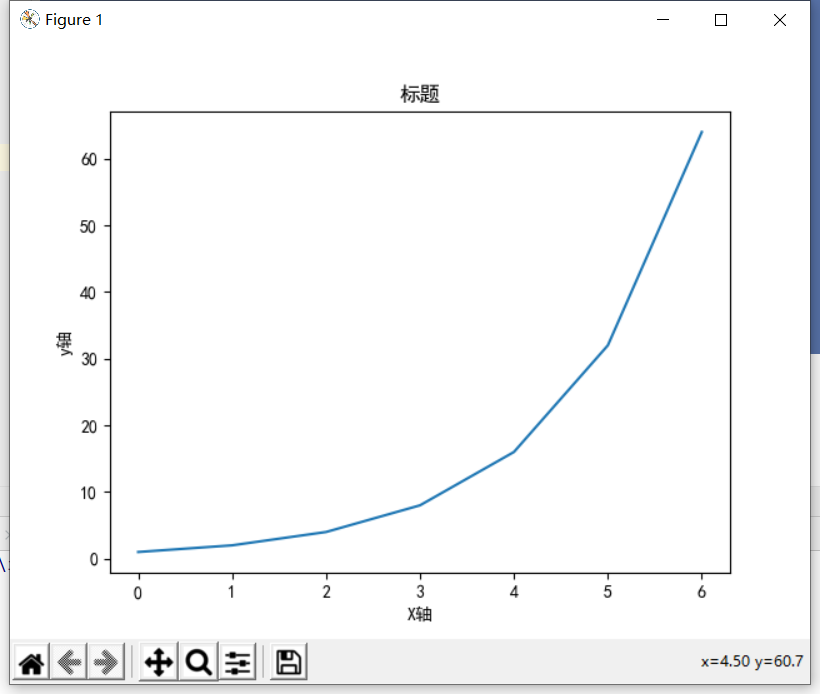

2.1基本样式

# coding=utf-8import matplotlib.pyplot as plt# 准备绘制的点
x = [0, 1, 2, 3, 4, 5, 6]
y = [1, 2, 4, 8, 16, 32, 64]# 显示x轴 y轴名称
plt.ylabel("y轴")
plt.xlabel("X轴")# 解决中文乱码问题
plt.rcParams['font.sans-serif'] = ['SimHei']# 调用绘制方法
plt.plot(x, y)# 给图添加标题
plt.title("标题")# 保存路径
plt.savefig("F:/Z/Python/project/project2/matl/base_pattern.jpg")# 显示图
plt.show()

运行效果

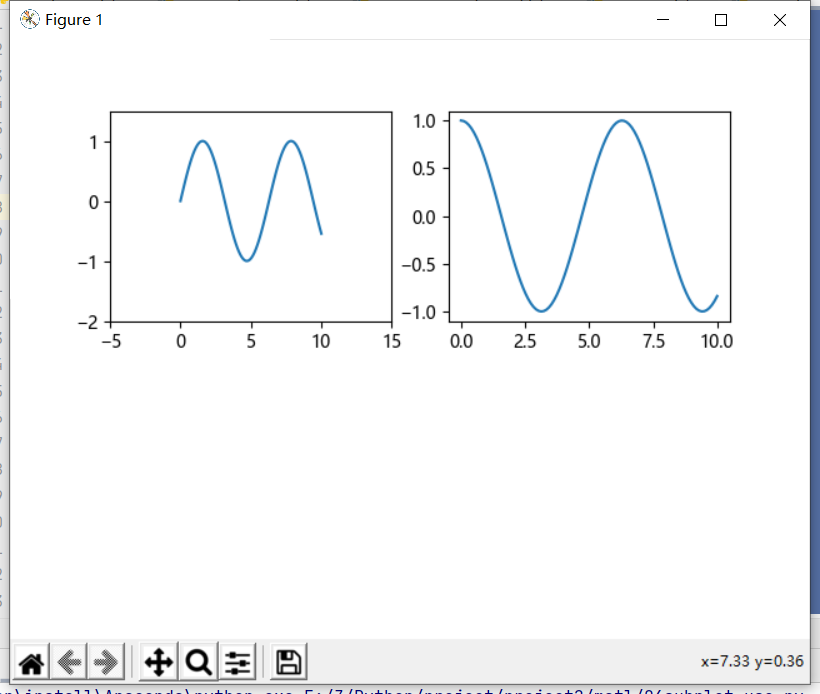

2.2画布分区的使用

# coding=utf-8import matplotlib.pyplot as plt
import numpy as np# 生成0-10之间(0开始 10结束) 100个等差数
x = np.linspace(0, 10, 100)# 正弦
sin_y = np.sin(x)
# 对画布进行分区 将画布分为2行2列 划分到1区(这里几区呢相当于数学当中的象限)
plt.subplot(2,2,1)
# 修改x,y的坐标范围
plt.xlim(-5,15)
plt.ylim(-2,1.5)
# 进行绘制正弦曲线
plt.plot(x,sin_y)# 对画布进行分区 将画布分为2行2列 划分到2区(这里几区呢相当于数学当中的象限)
plt.subplot(2,2,2)
plt.plot(x,np.cos(x))plt.show()

运行效果

三、函数

3.1简单的一元二次方程

# coding=utf-8import matplotlib.pyplot as pltx = range(-100, 100)
y = [i ** 2 for i in x]# 调用绘制方法
plt.plot(x, y)# 保存
plt.savefig("onetwofangcheng.jpg")# 显示图
plt.show()

运行结果

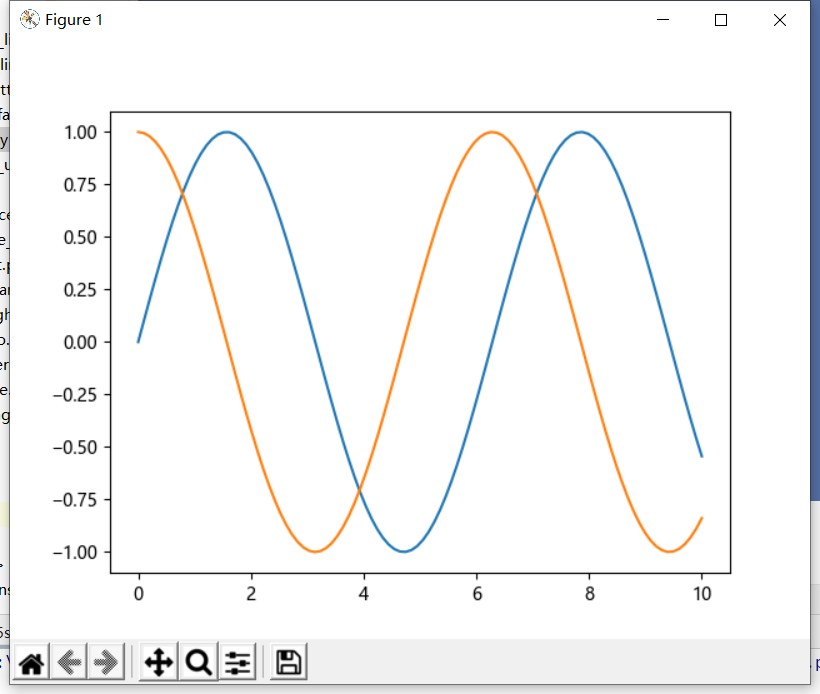

3.2三角函数

# coding=utf-8import matplotlib.pyplot as plt
import numpy as np# 生成0-10之间(0开始 10结束) 100个等差数
x = np.linspace(0, 10, 100)# 正弦
sin_y = np.sin(x)
# 进行绘制正弦曲线
plt.plot(x, sin_y)# 进行绘制余弦曲线
cos_y = np.cos(x)
plt.plot(x, cos_y)# 保存
plt.savefig("sincos.jpg")
plt.show()

运行效果

注意：cos类似
