用tensorflow搭建RNN(LSTM)进行MNIST 手写数字辨识
循环神经网络RNN相比传统的神经网络在处理序列化数据时更有优势，因为RNN能够将加入上（下）文信息进行考虑。一个简单的RNN如下图所示：
将这个循环展开得到下图：
上一时刻的状态会传递到下一时刻。这种链式特性决定了RNN能够很好的处理序列化的数据，RNN 在语音识别，语言建模，翻译，图片描述等问题上已经取得了很到的结果。
根据输入、输出的不同和是否有延迟等一些情况，RNN在应用中有如下一些形态：
RNN存在的问题

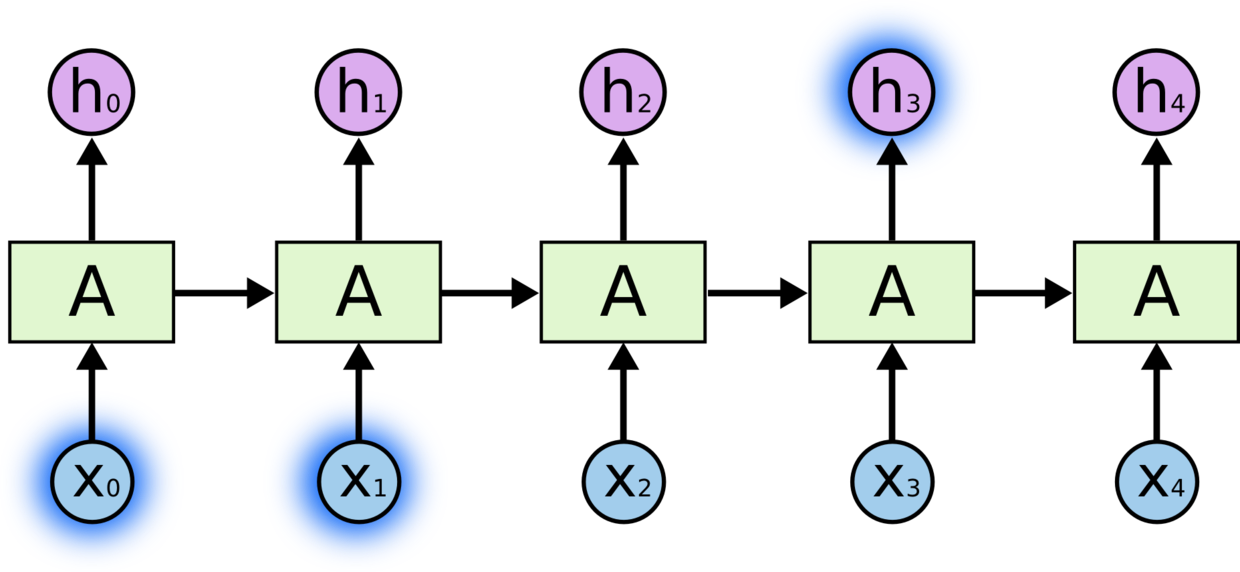

RNN能够把状态传递到下一时刻，好像对一部分信息有记忆能力一样，如下图：
h3
的值可能会由x1,x2的值来决定。
但是，对于一些复杂场景
由于距离太远，中间间隔了太多状态，x1,x2对ht+1
的值几乎起不到任何作用。（梯度消失和梯度爆炸）
LSTM（Long Short Term Memory）
由于RNN不能很好地处理这种问题，于是出现了LSTM（Long Short Term Memory）一种加强版的RNN（LSTM可以改善梯度消失问题）。简单来说就是原始RNN没有长期的记忆能力，于是就给RNN加上了一些记忆控制器，实现对某些信息能够较长期的记忆，而对某些信息只有短期记忆能力。如上图所示，LSTM中存在Forget Gate,Input Gate,Output Gate来控制信息的流动程度。
RNN：
LSTN：
加号圆圈表示线性相加，乘号圆圈表示用gate来过滤信息。
Understanding LSTM中对LSTM有非常详细的介绍。（对应的中文翻译）
LSTM MNIST手写数字辨识
实际上，图片文字识别这类任务用CNN来做效果更好，但是这里想要强行用LSTM来做一波。
MNIST_data中每一个image的大小是28*28，以行顺序作为序列输入，即第一行的28个像素作为$x_{0}
，第二行为
x_1，...，第28行的28个像素作为
x_28$输入，一个网络结构总共的输入是28个维度为28的向量，输出值是10维的向量，表示的是0-9个数字的概率值。这是一个many to one的RNN结构。
下面直接上代码：
import tensorflow as tf
from tensorflow.examples.tutorials.mnist import input_data
mnist = input_data.read_data_sets('MNIST_data', one_hot=True)# 参数设置
BATCH_SIZE = 100 # BATCH的大小，相当于一次处理50个image
TIME_STEP = 28 # 一个LSTM中，输入序列的长度，image有28行
INPUT_SIZE = 28 # x_i 的向量长度，image有28列
LR = 0.01 # 学习率
NUM_UNITS = 100 # 多少个LTSM单元
ITERATIONS=8000 # 迭代次数
N_CLASSES=10 # 输出大小，0-9十个数字的概率# 定义 placeholders 以便接收x,y
train_x = tf.placeholder(tf.float32, [None, TIME_STEP * INPUT_SIZE]) # 维度是[BATCH_SIZE，TIME_STEP * INPUT_SIZE]
image = tf.reshape(train_x, [-1, TIME_STEP, INPUT_SIZE]) # 输入的是二维数据，将其还原为三维，维度是[BATCH_SIZE, TIME_STEP, INPUT_SIZE]
train_y = tf.placeholder(tf.int32, [None, N_CLASSES]) # 定义RNN（LSTM）结构
rnn_cell = tf.contrib.rnn.BasicLSTMCell(num_units=NUM_UNITS)
outputs,final_state = tf.nn.dynamic_rnn(cell=rnn_cell, # 选择传入的cellinputs=image, # 传入的数据initial_state=None, # 初始状态dtype=tf.float32, # 数据类型time_major=False, # False: (batch, time step, input); True: (time step, batch, input)，这里根据image结构选择False
)
output = tf.layers.dense(inputs=outputs[:, -1, :], units=N_CLASSES)
这里outputs,final_state = tf.nn.dynamic_rnn（...）.
final_state包含两个量，第一个为c保存了每个LSTM任务最后一个cell中每个神经元的状态值，第二个量h保存了每个LSTM任务最后一个cell中每个神经元的输出值，所以c和h的维度都是[BATCH_SIZE,NUM_UNITS]。
outputs的维度是[BATCH_SIZE,TIME_STEP,NUM_UNITS],保存了每个step中cell的输出值h。
由于这里是一个many to one的任务，只需要最后一个step的输出outputs[:, -1, :]，output = tf.layers.dense(inputs=outputs[:, -1, :], units=N_CLASSES) 通过一个全连接层将输出限制为N_CLASSES。
loss = tf.losses.softmax_cross_entropy(onehot_labels=train_y, logits=output) # 计算loss
train_op = tf.train.AdamOptimizer(LR).minimize(loss) #选择优化方法correct_prediction = tf.equal(tf.argmax(train_y, axis=1),tf.argmax(output, axis=1))
accuracy = tf.reduce_mean(tf.cast(correct_prediction,'float')) #计算正确率sess = tf.Session()
sess.run(tf.global_variables_initializer()) # 初始化计算图中的变量for step in range(ITERATIONS): # 开始训练x, y = mnist.train.next_batch(BATCH_SIZE) test_x, test_y = mnist.test.next_batch(5000)_, loss_ = sess.run([train_op, loss], {train_x: x, train_y: y})if step % 500 == 0: # test（validation）accuracy_ = sess.run(accuracy, {train_x: test_x, train_y: test_y})print('train loss: %.4f' % loss_, '| test accuracy: %.2f' % accuracy_)
训练过程输出：
train loss: 2.2990 | test accuracy: 0.13
train loss: 0.1347 | test accuracy: 0.96
train loss: 0.0620 | test accuracy: 0.97
train loss: 0.0788 | test accuracy: 0.98
train loss: 0.0160 | test accuracy: 0.98
train loss: 0.0084 | test accuracy: 0.99
train loss: 0.0436 | test accuracy: 0.99
train loss: 0.0104 | test accuracy: 0.98
train loss: 0.0736 | test accuracy: 0.99
train loss: 0.0154 | test accuracy: 0.98
train loss: 0.0407 | test accuracy: 0.98
train loss: 0.0109 | test accuracy: 0.98
train loss: 0.0722 | test accuracy: 0.98
train loss: 0.1133 | test accuracy: 0.98
train loss: 0.0072 | test accuracy: 0.99
train loss: 0.0352 | test accuracy: 0.98可以看到，虽然RNN是擅长处理序列类的任务，在MNIST手写数字图片辨识这个任务上，RNN同样可以取得很高的正确率。
参考：
http://colah.github.io/posts/2015-08-Understanding-LSTMs/
https://yjango.gitbooks.io/superorganism/content/lstmgru.html
参考代码
https://www.cnblogs.com/sandy-t/p/6930608.html
