引言

最近看了一个公开课，是有关MySQL对索引设计的思考。详细讲解了几种索引实现的设计思考与利弊辨析，讨论了为什么MySQL默认情况下会使用B树索引，B+树索引又对B树做了哪些结构改进。

本片博客通过个人的学习理解和总结，由几种简单的索引数据结构，逐渐展开对B+树索引的探究和思考。

一、常见的索引实现

索引是帮助MySQL 高效获取数据的有序数据结构。它可以在几十毫秒，最多几百毫秒内快速定位数据在磁盘中的位置。它并非是MySQL中特有的概念，实际上很多地方都有索引思想，如 Java 中的 HashMap 其本身就可以理解为一种索引。

索引有以下几种常见的可供实现的数据结构：

二叉树
红黑树
Hash表
B-Tree

1.1 二叉树实现下的索引

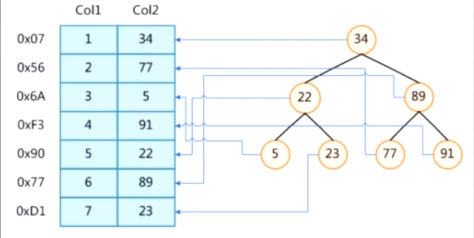

二叉树可能是最容易被想到用作索引实现的一种方式，实际其他很多索引的实现都是二叉树的变种。下图是一个普通的二叉树实现索引的基本方式：

如上图，左侧是表中记录，右侧是建立在 col2 上的索引，由根节点向下，每个节点的左子节点要小于自身，右节点要大于自身，以此来形成一种有序的结构。每个节点不仅存储 col2 列上的值，同时还会指向其对应记录的磁盘地址。如col2 = 89，其磁盘地址为 0x77。

由于表数据存储于磁盘上，且表数据不可能全部加载到内存中供程序查询，在没有建立索引的情况下，如果想要找到 col2 = 89 这条记录，就必须从表中的第一行记录开始，执行6次磁盘IO 操作，而建立了 col2 列的索引后，col2 = 89 只需要从索引的根节点开始执行1次磁盘IO即可找到对应记录，避免了全表扫描，从而极大地降低了磁盘IO，提高了性能。

1.2 普通二叉树索引的弊端

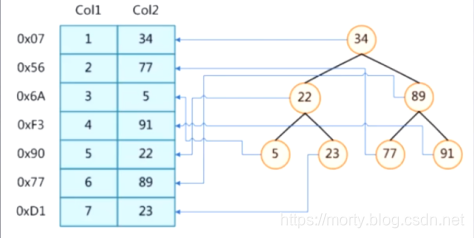

还是以下图为例，如果我们的索引建立在 col1 上，思考索引查找会有怎样的问题？

根据表中的数据，col1 本身是呈现一种递增的态势，建立索引的过程也是从表中第一条数据开始，以此将列值放入二叉树中，那么上图中的数据就会组织成如下图所示的二叉树索引结构：

只有单右侧的二叉树，已经退化为一个链表，而链表对于查找操作来说是个非常糟糕的结构，完全无法提升搜索性能。

这是因为普通的二叉树并没有元素平衡分配规则，对树的高度做有效的控制，才会出现这种情况。所以 MySQL并没有采用这种简单的二叉树结构。

1.3 红黑树索引

红黑树对于了解 Java 8 HashMap 底层实现的开发者并不陌生。Java 中的 HashMap实现由 Java 7 “数组 + 链表”的组合变为了如今的“数组 + 红黑树”，链表变为红黑树，就是对查找性能的重大革新。

红黑树也是二叉树的一种，确切的说应该是平衡二叉树的一个子类。所谓平衡二叉树，就是利用一定的平衡规则，将元素尽可能地分配到根节点的两侧，尽量弥补普通二叉树在单边增长情况下退化为链表的缺陷。

我们来看下实现了 Java 8 HashMap的红黑树会如何为 col1 建立索引。

首先，为红黑树添加col1 = 1：

然后，为红黑索引树添加 col1 = 2，从根节点开始，由于2 >= 1，继续查找根节点右子树，又由于右侧无任何元素，直接插入：

继续添加 col1 = 3，从根节点开始，3 >= 1，查找根节点右子树，3 >= 2，继续查找右子树，右侧无元素，插入元素，由于节点和父节点都是红色，且节点本身是右子节点，父节点也是右子节点，根据红黑树的调整规则，旋转以调整额外的红色节点：

依据红黑树的插入规则，最后生成的索引结构为：

可以看到，经过红黑树的优化，一定程度上解决了二叉树退化链表的问题。

虽然利用红黑树这种平衡的特性，但MySQL 依然没有使用红黑树作为索引的实现。

这是因为，红黑树依然无法有效控制树的高度。

当表中的数据多达上百万、千万的级别，对某个列建立索引，意味着需要有上百万个索引值。这样庞大的树结构高度可能会达到20 ~ 30，即便是在内存中对树节点进行检索，依然可能需要搜索20 到 30 次才能够找到对应的索引值。这就是MySQL 索引实现的又一个不得不重视的因素——树的高度。

很遗憾，红黑树对树的高度不可控，无法满足 MySQL 对索引的要求。

1.4 B树与B+树

为了降低树的高度，树中节点必须横向扩展以容纳足够的索引值。

B-Tree（B树，也叫多叉平衡树）具有以下一些重要特点：

所有元素不重复；
叶子节点具有相同的深度，叶子节点指针为空；
节点中的数据从左到右递增排列。

结构简图如下所示：

B树索引在使用的时候，会先把根节点整个加载到内存中，然后在根节点中随机查找。

比如，我们需要查找 49 这个节点，那么先将根节点整个加载到内存，发现49在15和56之间，那么会将对应的节点整个加载到内存，再重复上述步骤，直到找到49。

以col1为例，构建B树索引（假设树最大高度为3）如下：

最大高度为4时，col1的B树索引如下：

B树会根据设定的最大深度（即树高度）来调整每个节点所能容纳的元素个数，因此，根据最大深度的不同，可能特定的B树也会有不同的结构。

那每个节点最大容量是多少呢？

内存与磁盘的IO交互有一个数据量限制，一般是4KBytes。因此，MySQL为了将节点加载到内存的效率最大化，设置一个文件的默认“分页大小”，它恰好是读取量限制的4倍，即16K：

SHOW GLOBAL STATUS LIKE 'Innodb_page_size';Variable_name     Value
----------------  -----
Innodb_page_size  16384

实际上，MySQL并没有安全遵照B树来设计索引，而是采用了B树的变种——B+树。

B+树的重要特性有如下这些：

非叶子节点不存储data，只存储索引（冗余），可以放更多的索引；
叶子节点包含所有索引值；
叶子节点用指针连接，提高区间访问的性能。

我们需要关注MySQL的B+树索引对 B树的两步优化。

第一点是将所有元素的数据部分移动到了叶子节点上，非叶子节点不存储任何地址数据。

这是因为考虑到每个节点不能太大，MySQL对其限制为16K，因此，在大小限制的情况下，将数据的存储空间让出，那么每个节点就可以容纳更多的“索引”，从而极大的提高了索引树每个节点的数据容量。

以主键为 bigint 类型为例，我们计算一下B+树的索引容量。

非叶子节点每个元素后面会有一个指向下一个节点的地址，MySQL底层设置该值大小为6Bytes，而bigint类型的大小是 8Bytes，因此非叶子节点中的每个索引元素占8 + 6 = 14 Bytes，根据前面的说明，每个节点大小为16KBytes，那么一个非叶子节点最多可以容纳16 * 1024/14 = 1170个索引元素。

对于一个最大深度为3的B+树，在深度为3 的叶子节点上，每个元素的数据大约1K（实际上大部分建立索引的元素远不会有这么大），根据每个节点最大16K的限制条件，那么每个叶子节点最多可以容纳16个索引元素，因此，这个B+树的最大容量可以为1170*1170*16 ≈2000+万，而实际上B+树的存储容量要比这个数字大很多。

B+树的叶子节点包含全部索引元素，而其他非叶子节点中的索引元素是一种“冗余”元素，它们也是索引元素，但不具备存储具体磁盘地址的功能，只作为构建B+树的查找路径的功能型存在。

第二点是所有叶子节点之间会使用双向指针连接，而B树本身所有叶子节点中的索引元素从左到右依次递增，那么根据这样的结构，如果有一个条件WHERE col >20，那么MySQL只需要定位一次索引元素的位置，就可以快速获取该索引元素后面的全部索引元素，极大的降低了索引搜索的次数。

1.5 Hash索引

Hash算法会对目标参数进行散列，从而得到一串“随机的”编码。

MySQL同样支持Hash索引，与树型索引不同，Hash索引可以快速定位到具体的索引值，其性能是树型索引远远赶不上的。

当我们通过 WHERE 子句查询某个列值的时候，比如：WHERE col1 = 89，MySQL会首先分析该列是否有建立的索引，如果col1建立了一个Hash索引，那么MySQL会对89进行同样的散列操作，获得该记录存储的磁盘地址，然后直接取得数据。

但是为什么绝大多数情况下我们不会用到Hash索引呢？

这是因为通过Hash算法建立的索引对于范围查询，完全排不上用场。

所以，根据这样的特性，如果确定某个列只会用到精确查找，那么可以考虑使用Hash索引来进一步提升性能，当然，这个秘密武器可能只有在极少的情况下才能派上用场了。

二、MySQL存储引擎的B+树索引

B-Tree对索引列是顺序组织存储的，所以很适合查找范围数据。

2.1 InnoDB 索引实现

InnoDB 是以聚集的方式实现索引的。

表数据文件本身就是按 B+Tree 组织的一个索引文件
聚集索引-叶子节点包含了完整的数据记录
为什么InnoDB 必须有主键，并且推荐整型的自增主键？
为什么非主键索引结构叶子节点存储的是主键值？（一致性和节省存储空间）

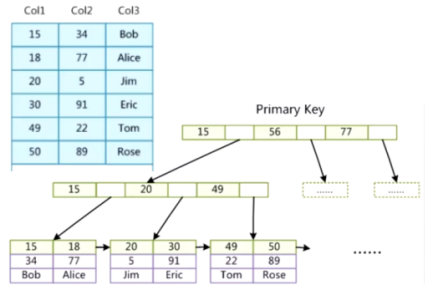

InnoDB会将表数据以及索引都存储在 .ibd 文件内，其内部结构如下图示例：

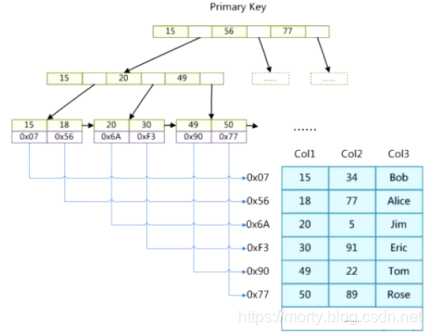

InnoDB索引是一个典型的聚集索引，所谓聚集索引就是叶子节点中的索引不仅存储了索引元素，同时也包含了索引值所在行的其他列值。而MyISAM的索引与数据是存储在两个文件中（数据存在.MYD，索引存在.MYI），因此索引元素只存储了对应的数据地址，是非聚集型索引。由于聚集所有会存储数据信息，所以查找效率要比非聚集索引高。

InnoDB必须为表添加一个主键列，这样才能通过主键列将表数据组织成一个B+树，这也是由于InnoDB聚集索引的存储形式所决定的。如果开发者没有给InnoDB表添加主键，MySQL会自动从表的第一列开始寻找适合作为主键的列，如果无法找到，那么就在后台自动为表添加一个类似主键的rowid列，以维护B+树结构。

InnoDB表建议使用整型作为主键，因为这种整型数据维护的B+树，可以快速进行索引的比较并定位，如果使用类似UUID的字符串作为主键，那么不论是维护主键树还是查找主键，都会一定程度上限制索引元素比较的速度，从而影响整体的性能。

那为什么又建议使用自增主键呢？这是因为B+树的所有叶子节点中的所有元素要求必须从左到右依次递增，为了维护这样的结构，如果在主键中有非递增的情况，就必须向中间插入索引元素保持递增，这就可能会涉及到结构的旋转、冗余节点的提升、树结构的平衡等多项操作，严重影响B+索引树创建的效率。
