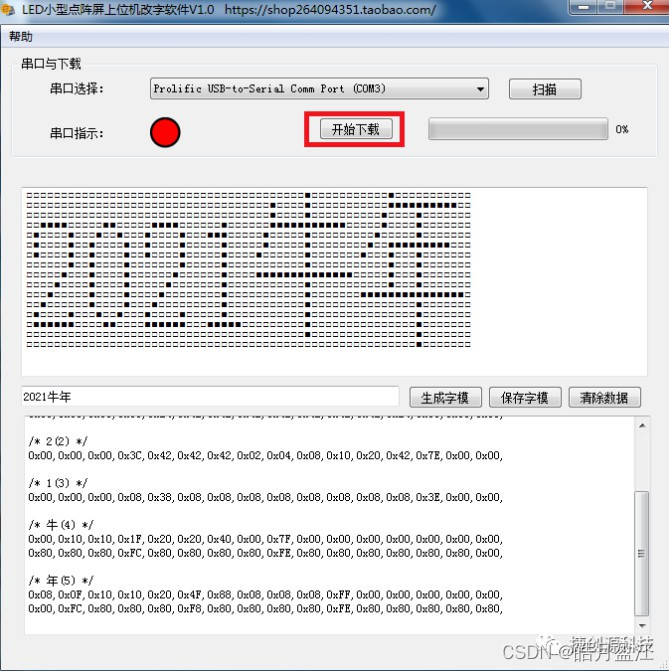

51单片机 16*64LED单红点阵屏驱动测试，上位机改字软件免费版

在这里插入图片描述

public.h

#ifndef __PUBLIC_H__
#define __PUBLIC_H__#include "STC12C5A60S2.h"
#include <intrins.h>
#include <string.h>//包含memset函数#define UCHAR unsigned char
#define UINT  unsigned int	#define TRUE 1
#define FALSE 0#define LEDON 0xFF
#define LEDOFF ~LEDON/* define constants */
#define FOSC 11059200L
#define MODE1T                      //Timer clock mode, comment this line is 12T mode, uncomment is 1T mode#ifdef MODE1T#define T1MS (65536-FOSC/1000)      //1ms timer calculation method in 1T mode
#else#define T1MS (65536-FOSC/12/1000)   //1ms timer calculation method in 12T mode
#endif//串口1接收缓冲区字节数目
#define RxdComBuffByteNums 1024//--------------------------------------------------
//接线备注：驱动板的电源和F3.75单元半板电源必须为同一个电源或两个电源共GND，方可正常通信。//可以调节室内F3.75 64*16单红半板(30.2cm*7.6cm)水平串联数量
#define LedUnitNums 1 //可以调节LED汉字左移速度(LeftMoveSpeed数值越小移动越快)（也可配合下面的中断次数，IntNum数值越小移动越快）
#define LeftMoveSpeed 16 //可以调节上一次显示完与下一次开始显示的间隔汉子个数
#define DisBankNums 4//LED扫描行数目
#define LedUnitScanRows 16//单元板可以显示汉字数目
#define DisHZNums (4*LedUnitNums)//显示缓冲区字节数目
#define DisBufByteNums (32*DisHZNums)//----------
sbit LA=P2^7;//位码端LA（74HC138最低位A）
sbit LB=P2^6;//位码端LB（74HC138中间位B）
sbit LC=P2^5;//位码端LC（74HC138中间位C）
sbit LD=P2^3;//位码端LD（74HC138最高位D）sbit LAT=P3^7;//锁存端LAT
sbit CLK=P3^6;//时钟端CLKsbit OE=P2^4;//使能端OE（低电平有效）
sbit R1=P2^2;//段码端R1（单红半板，串转并数据端）//串口1接收缓冲区接收上位机发来的LED点阵段码
extern xdata UCHAR S1RxdComBuff[RxdComBuffByteNums];
extern UINT S1SerialIndex;//串口1接收索引号
extern UCHAR S1ParseFlag;//串口1解析标志
extern UINT ReceCount;//接收数据数量
extern UINT crc;//CRC16校验值
extern UCHAR crcLo;//CRC16校验低8位值
extern UCHAR crcHi;//CRC16校验高8位值
//返回成功信息
extern UCHAR actSuccess[];
//返回失败信息
extern UCHAR actFail[];//LED位码
extern code UCHAR LedPosition[LedUnitScanRows];//LED3.75单红半板公共数据显示缓冲区
extern idata UCHAR LedDisplayBuf[DisBufByteNums];/*-----------------------------------------------------延时函数
------------------------------------------------------*/
void delay(UINT times);/*-----------------------------------------------------清空显示缓冲区
------------------------------------------------------*/
void ClearBuffer(UCHAR dat);/*-----------------------------------------------------LED初始化函数
------------------------------------------------------*/
void LedInit();/*--------------------------------------------------两片74HC138级联的驱动函数，dat为行驱动的行号数据
---------------------------------------------------*/
void Driver74HC138(UCHAR dat);/*------------------------------------------------恒流驱动，16位移位锁存芯片的发送段码字节程序带有方向参数，可以选择从高位节写入或者低位写入，direction=0时，从高位写入；direction=1，从低位写入
------------------------------------------------*/
void SendSegmentByte(UCHAR dat,bit direction);/*--------------------------------------------------恒流驱动，16位移位锁存芯片的锁存并输出数据
---------------------------------------------------*/
void OutputData();/*--------------------------------------------------LED 64*16单红单元半板显示缓冲区数据函数
---------------------------------------------------*/
void LedDisBuf(void);/*--------------------------------------------------LED 64*16单红单元半板显示汉字或数字函数
---------------------------------------------------*/
void LedDisplay(void);/*--------------------------------------------------LED 64*16单红单元半板上传静态显示汉字函数x-起始位置，从0开始,(注意：x+num<=DisHZNums)num-汉字个数；pDotCode-汉字点阵数组
---------------------------------------------------*/
void LedUploadStaticDisHZ(UCHAR x,UCHAR num,const UCHAR* pDotCode);//串口延时
extern void ComDelay(UINT dlms);
//清空串口1接收缓冲区
void ClearRxdComBuffer(UCHAR dat);
//串口1初始化
extern void UART_one_init();
//串口1发送数据函数
extern void UART_one_send(UCHAR senddata);
//串口1发送字符串数据函数
extern void S1Print(UCHAR *buffer);/*=====================================================
功能：CRC16冗余循环校验
参数：unsigned char *puchMsg ; //要进行CRC校验的消息unsigned short usDataLen ; //消息中字节数
=====================================================*/
extern unsigned int CRC16(unsigned char *puchMsg, unsigned int usDataLen);#endif

F3.75Driver_51.c

#include "public.h"//LED位码
code UCHAR LedPosition[LedUnitScanRows]={0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15};//LED3.75单红半板公共数据显示缓冲区
idata UCHAR LedDisplayBuf[DisBufByteNums];/*-----------------------------------------------------延时函数
------------------------------------------------------*/
void delay(UINT times)
{UINT i,j;for(i=0;i<times;i++)for(j=0;j<10;j++);
}
/*-----------------------------------------------------清空显示缓冲区
------------------------------------------------------*/
void ClearBuffer(UCHAR dat)
{memset(LedDisplayBuf,dat,DisBufByteNums);//初始化缓冲区
}
/*-----------------------------------------------------LED初始化函数
------------------------------------------------------*/
void LedInit()
{//设置P27、P26、P25、P24、P23为强推挽输出,//P22、P21、P20为准双向口模式（传统8051 I/O模式）P2M1=0x00;//P2M0=0xF8;////P37、P36、P31、P30,P32、P33、P34、P35为准双向口模式（传统8051 I/O模式）P3M1=0x00;//P3M0=0x00;//P0=0xFF;P1=0xFF;P2=0xFF;P3=0xFF;OE=0;//使能端有效LAT=0;//CLK=0;//LA=0;//LB=0;//LC=0;//LD=0;//R1=0;////-----------------ClearBuffer(LEDOFF);//初始化缓冲区
}
/*--------------------------------------------------两片74HC138级联的驱动函数，dat为行驱动的行号数据
---------------------------------------------------*/
void Driver74HC138(UCHAR dat)
{LD=dat/8;//74HC138使能端EN	LC=dat%8/4;LB=dat%4/2;LA=dat%2;
}
/*------------------------------------------------恒流驱动，16位移位锁存芯片的发送段码字节程序带有方向参数，可以选择从高位节写入或者低位写入，direction=0时，从高位写入；direction=1，从低位写入
------------------------------------------------*/
void SendSegmentByte(UCHAR dat,bit direction)
{    UCHAR i,temp;if(direction==0)temp=0x80;elsetemp=0x01;for(i=0;i<8;i++){CLK=0;R1=dat&temp;if(direction==0)dat<<=1;elsedat>>=1;CLK=1;}
}
/*--------------------------------------------------恒流驱动，16位移位锁存芯片的锁存并输出数据
---------------------------------------------------*/
void OutputData()
{//锁存LAT=1;_nop_();LAT=0;
}
/*--------------------------------------------------LED 64*16单红单元半板显示缓冲区数据函数
---------------------------------------------------*/
void LedDisBuf(void)
{UCHAR row,num,j;for(row=0;row<LedUnitScanRows;row++)//1/16扫描LED屏{for(num=0;num<DisHZNums;num++)//发送一行DisHZNums个汉字数据{SendSegmentByte(LedDisplayBuf[32*num+row],0);//发送一个汉字左半边数据SendSegmentByte(LedDisplayBuf[32*num+row+16],0);//发送一个汉字右半边数据}Driver74HC138(LedPosition[row]);//发送位码	OutputData();//锁存并输出数据//delay(1);//延时//------LED消隐------for(j=0;j<DisHZNums*2;j++)SendSegmentByte(0x00,0);//发送8字节段码	OutputData();//锁存并输出数据			delay(1);//延时}
}
/*--------------------------------------------------LED 64*16单红单元半板显示汉字或数字函数
---------------------------------------------------*/
void LedDisplay(void)
{UCHAR times;for(times=0;times<LeftMoveSpeed;times++)LedDisBuf();//LED显示缓冲区中数据
}
/*--------------------------------------------------LED 64*16单红单元半板上传静态显示汉字函数x-起始位置，从0开始,(注意：x+num<=DisHZNums)num-汉字个数；pDotCode-汉字点阵数组
---------------------------------------------------*/
void LedUploadStaticDisHZ(UCHAR x,UCHAR num,const UCHAR* pDotCode)
{UCHAR i;if(x+num<=DisHZNums)//显示汉字数目在屏能显示范围内时{for(i=0;i<num*32;i++)LedDisplayBuf[x*32+i]=pDotCode[i];//把点阵数据写入指定的缓冲区}else//不在范围内时{for(i=0;i<(DisHZNums-x)*32;i++)LedDisplayBuf[x*32+i]=pDotCode[i];//把点阵数据写入指定的缓冲区}
}

Comdef.c

//------------------------------------------------------
//程序功能：串口
//------------------------------------------------------
#include "public.h"/* define variables */
UINT count=0;                         //times counterxdata UCHAR S1RxdComBuff[RxdComBuffByteNums]={0};//串口1接收缓冲区
UINT S1SerialIndex=0;//串口1接收索引号
UCHAR S1ParseFlag=0;//串口1解析标志UCHAR slaveAddr=0x01;//从机地址
UCHAR ucControlCode=0x06;//控制码-下载数据
UINT ReceCount=0;//接收数据数量
UINT crc=0;//CRC16校验值
UCHAR crcLo=0;//CRC16校验低8位值
UCHAR crcHi=0;//CRC16校验高8位值//返回成功信息
UCHAR actSuccess[]={0x01,0x06,0xAA,0xDF,0xA3};
//返回失败信息
UCHAR actFail[]={0x01,0x06,0x55,0x9F,0xE3};//串口延时
void ComDelay(UINT dlms)
{  while(dlms--);
}//清空串口1接收缓冲区
void ClearRxdComBuffer(UCHAR dat)
{memset(S1RxdComBuff,dat,RxdComBuffByteNums);//初始化缓冲区
}//串口1初始化
void UART_one_init()
{//9600bps@11.0592MHzPCON &= 0x7F;		//波特率不倍速SCON = 0x50;		//串口工作方式1，8位数据,可变波特率，允许接收AUXR |= 0x40;		//定时器1时钟为Fosc,即1TAUXR &= 0xFE;		//串口1选择定时器1为波特率发生器TMOD &= 0x0F;		//清除定时器1模式位TMOD |= 0x20;		//设定定时器1为8位自动重装方式TL1 = 0xDC;		//设定定时初值TH1 = 0xDC;		//设定定时器重装值ET1 = 0;		//禁止定时器1中断TR1 = 1;		//启动定时器1//用定时器T0判断Modbus一帧数据结束间隔3.5个字符，大概5ms#ifdef MODE1TAUXR |= 0x80;                    //timer0 work in 1T mode#endifTMOD |= 0x01;                    //set timer0 as mode1 (16-bit)TL0 = T1MS;                     //initial timer0 low byteTH0 = T1MS >> 8;                //initial timer0 high byteTR0 = 0;                        //timer0 stopET0 = 1;                        //enable timer0 interruptcount = 0;                      //initial counterES=1;//打开串口中断EA=1;//开总中断PS=1;//串口1中断高优先级//清空串口1缓冲区ClearRxdComBuffer(LEDOFF);
}//串口1中断
void UART_one_interrupt() interrupt 4
{EA = 0;if(RI){RI = 0;	TR0 = 1;                        //timer0 start runningcount = 0;                      //initial counterS1RxdComBuff[S1SerialIndex++]=SBUF;//接收数据}if(TI){TI = 0;}EA = 1;
}//串口1发送数据函数
void UART_one_send(UCHAR senddata)
{ES = 0;SBUF = senddata;while(!TI);TI = 0;ES = 1;
}//串口1发送字符串数据函数
void S1Print(UCHAR *buffer)
{while(*buffer!='\0'){UART_one_send(*buffer);buffer++;}
}/* Timer0 interrupt routine */
void timer0_isr() interrupt 1
{TL0 = T1MS;                     //reload timer0 low byteTH0 = T1MS >> 8;                //reload timer0 high bytecount++;if (count>=5)               //1ms * 5 -> 5ms{TR0 = 0;//关闭定时器T0count = 0;//复位计数值S1ParseFlag=1;//串口解析置1}
}/* CRC 高位字节值表 */
code unsigned char auchCRCHi[] = {
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,
0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,
0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,
0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1,
0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1,
0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,
0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40,
0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1,
0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,
0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40,
0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,
0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,
0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,
0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,
0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,
0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,
0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40,
0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1,
0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,
0x80, 0x41, 0x00, 0xC1, 0x81, 0x40
};/* CRC低位字节值表*/
code unsigned char auchCRCLo[] = {
0x00, 0xC0, 0xC1, 0x01, 0xC3, 0x03, 0x02, 0xC2, 0xC6, 0x06,
0x07, 0xC7, 0x05, 0xC5, 0xC4, 0x04, 0xCC, 0x0C, 0x0D, 0xCD,
0x0F, 0xCF, 0xCE, 0x0E, 0x0A, 0xCA, 0xCB, 0x0B, 0xC9, 0x09,
0x08, 0xC8, 0xD8, 0x18, 0x19, 0xD9, 0x1B, 0xDB, 0xDA, 0x1A,
0x1E, 0xDE, 0xDF, 0x1F, 0xDD, 0x1D, 0x1C, 0xDC, 0x14, 0xD4,
0xD5, 0x15, 0xD7, 0x17, 0x16, 0xD6, 0xD2, 0x12, 0x13, 0xD3,
0x11, 0xD1, 0xD0, 0x10, 0xF0, 0x30, 0x31, 0xF1, 0x33, 0xF3,
0xF2, 0x32, 0x36, 0xF6, 0xF7, 0x37, 0xF5, 0x35, 0x34, 0xF4,
0x3C, 0xFC, 0xFD, 0x3D, 0xFF, 0x3F, 0x3E, 0xFE, 0xFA, 0x3A,
0x3B, 0xFB, 0x39, 0xF9, 0xF8, 0x38, 0x28, 0xE8, 0xE9, 0x29,
0xEB, 0x2B, 0x2A, 0xEA, 0xEE, 0x2E, 0x2F, 0xEF, 0x2D, 0xED,
0xEC, 0x2C, 0xE4, 0x24, 0x25, 0xE5, 0x27, 0xE7, 0xE6, 0x26,
0x22, 0xE2, 0xE3, 0x23, 0xE1, 0x21, 0x20, 0xE0, 0xA0, 0x60,
0x61, 0xA1, 0x63, 0xA3, 0xA2, 0x62, 0x66, 0xA6, 0xA7, 0x67,
0xA5, 0x65, 0x64, 0xA4, 0x6C, 0xAC, 0xAD, 0x6D, 0xAF, 0x6F,
0x6E, 0xAE, 0xAA, 0x6A, 0x6B, 0xAB, 0x69, 0xA9, 0xA8, 0x68,
0x78, 0xB8, 0xB9, 0x79, 0xBB, 0x7B, 0x7A, 0xBA, 0xBE, 0x7E,
0x7F, 0xBF, 0x7D, 0xBD, 0xBC, 0x7C, 0xB4, 0x74, 0x75, 0xB5,
0x77, 0xB7, 0xB6, 0x76, 0x72, 0xB2, 0xB3, 0x73, 0xB1, 0x71,
0x70, 0xB0, 0x50, 0x90, 0x91, 0x51, 0x93, 0x53, 0x52, 0x92,
0x96, 0x56, 0x57, 0x97, 0x55, 0x95, 0x94, 0x54, 0x9C, 0x5C,
0x5D, 0x9D, 0x5F, 0x9F, 0x9E, 0x5E, 0x5A, 0x9A, 0x9B, 0x5B,
0x99, 0x59, 0x58, 0x98, 0x88, 0x48, 0x49, 0x89, 0x4B, 0x8B,
0x8A, 0x4A, 0x4E, 0x8E, 0x8F, 0x4F, 0x8D, 0x4D, 0x4C, 0x8C,
0x44, 0x84, 0x85, 0x45, 0x87, 0x47, 0x46, 0x86, 0x82, 0x42,
0x43, 0x83, 0x41, 0x81, 0x80, 0x40
};/*=====================================================
功能：CRC16冗余循环校验
参数：unsigned char *puchMsg ; //要进行CRC校验的消息unsigned int usDataLen ; //消息中字节数
=====================================================*/
unsigned int CRC16(unsigned char *puchMsg, unsigned int usDataLen)
{unsigned char uchCRCHi = 0xFF; /* 高CRC字节初始化 */unsigned char uchCRCLo = 0xFF; /* 低CRC 字节初始化 */unsigned int uIndex ; /* CRC循环中的索引 */while (usDataLen--) /* 传输消息缓冲区 */{uIndex = uchCRCHi ^ *puchMsg++ ; /* 计算CRC */uchCRCHi = uchCRCLo ^ auchCRCHi[uIndex];uchCRCLo = auchCRCLo[uIndex];}return (uchCRCHi << 8 | uchCRCLo);
}

main.c

/*--------------------------------------------------------
项目名称：下位机串口改字16*64LED点阵程序
实验平台：室内F3.75 64*16单红半板(30.2cm*7.6cm)，STC12C5A60S2单片机LED点阵屏控制卡。主要芯片：信号功放：74HC245两片，行驱动：74HC138两片,4953八片，列驱动：恒流16位移位锁存SM16016SC一片、SM16106SC两片、MP5020GP一片。室内F3.75 64*16单红半板(30.2cm*7.6cm):共阴点阵，数据1-亮，0-灭
---------------------------------------------------------*/
#include "public.h"//主函数
void main()
{UINT i;UINT crcLo_index;//CRC16低8位索引UINT crcHi_index;//CRC16高8位索引LedInit();//LED初始化UART_one_init();//串口1初始化ComDelay(500);while(1){LedDisplay();//静态显示if(1==S1ParseFlag)//串口1解析{	S1ParseFlag=0;//清零ReceCount=S1SerialIndex;//计算接收数据数量S1SerialIndex=0;//清零crc=CRC16(S1RxdComBuff,ReceCount-2);//CRC16校验crcLo=crc%256;//CRC16低8位crcHi=crc/256;//CRC16高8位crcLo_index=ReceCount-2;//CRC16低8位索引crcHi_index=ReceCount-1;//CRC16高8位索引//返回接收的数据//for(i=0;i<ReceCount;i++)//	UART_one_send(S1RxdComBuff[i]);//对最后两个校验值校验if((crcLo==S1RxdComBuff[crcLo_index])&&(crcHi==S1RxdComBuff[crcHi_index])){					//返回成功信息for(i=0;i<5;i++)UART_one_send(actSuccess[i]);//对最后两个校验值清零（数据1-亮，0-灭）S1RxdComBuff[crcLo_index]=S1RxdComBuff[crcHi_index]=LEDOFF;//上传静态显示汉字函数LedUploadStaticDisHZ(0,4,S1RxdComBuff+2);//清空串口1缓冲区ClearRxdComBuffer(LEDOFF);}else{//返回失败信息for(i=0;i<5;i++)UART_one_send(actFail[i]);}}}
}
