0.聚类分析简介

\qquad模式识别有两个重要的分支——分类算法和聚类算法。分类算法依赖于已知类别的样本，对未知的样本进行分类，是一种监督学习的算法；聚类算法是利用样本的分布特征，将样本按照一定规则划分为几个聚类，从而达到分类的目的，是一种非监督学习算法（有些聚类算法并不是完全的非监督），本文介绍的就是聚类算法。

0.1.简单的聚类样本生成器

\qquad在实现我们的聚类算法之前，我们需要生成我们需要的样本，聚类算法不像分类算法一样有线性可分与非线性可分的区分，但生成的样本适不适合做聚类算法，也和类别与类别直接的聚类中心以及聚类域半径有关。
\qquad我们的思路是先确定类别数和每个类别的聚类中心坐标、聚类域最大半径。然后在聚类中心周围随机生成样本，最后将所有样本的顺序打乱，就可以作为我们聚类算法的样本了。
\qquad本人书写的一个参考程序如下：（目前只支持2维样本）

n=input('请输入需要生成的类别数n:\n');%样本类别
N=input('请输入每个类别样本数组成的行矩阵N:\n');%每个类别的样本数
if numel(N)~=nerror('矩阵N维度必须等于类别数n!:\n')
end
C=input('请输入各类的聚类中心（按行输入）矩阵C:\n');%x为样本中心矩阵，每列为一个聚类中心
if size(C,1)~=nerror('C矩阵格式错误！')
end
R=input('请输入每类样本的最大半径行矩阵R:\n');
if numel(R)~=nerror('矩阵R维度必须等于类别数n!')
end
X=zeros(sum(N),2);%样本总矩阵
k=1;
for i=1:nr=R(i)*rand(N(i),1);theta=2*pi*rand(N(i),1);X(k:k+N(i)-1,:)=[C(i,1)*ones(N(i),1)+r.*cos(theta),C(i,2)*ones(N(i),1)+r.*sin(theta)];k=k+N(i);
end
plot(X(:,1),X(:,2),'*')

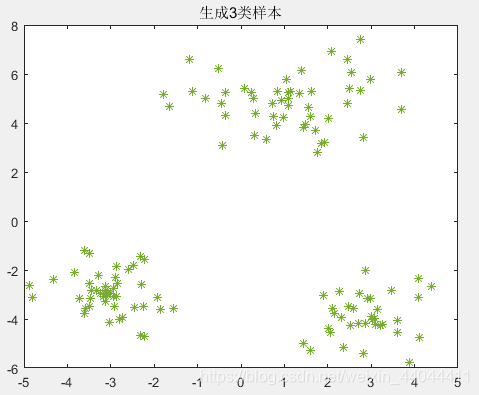

以下是一个生成案例：

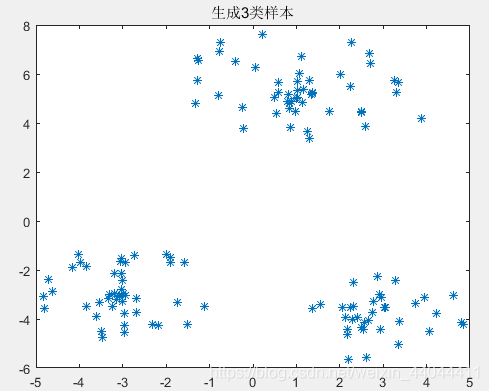

生成的样本如下图所示：

\qquad可以发现，随机分布的样本具有一定的规律性，第一类和第三类的半径差不多，第二类的聚类域半径较大，三个聚类的聚类中心相互之间都有足够的距离。下面我们就借助这个聚类样本生成器完成以下的实验。

1.静态聚类算法

\qquad静态聚类算法中，一个样本的归属一旦确定后，在后续的迭代过程中不再不发生变化，而动态聚类算法则会根据聚类准则函数的误差平方和最小的原则，随时调整样本的归属以达到最优。

1.1.最近邻聚类算法

1.1.1.算法原理

\qquad最近邻聚类算法又称为最小距离的聚类算法，其原理是先选定一个分类阈值，不断地抽取样本，判断它与上一个样本的距离，若小于阈值则归为一类，否则将其定义为新的聚类中心。算法步骤如下：

1. 选定距离阈值$T$，设样本数为$N$，转第2步
2. 将第一个样本$x_1$设定为第一个聚类中心$C_1$，样本计数器$i=1$，类别计数器$m=1$,转第3步
3. 依次计算第$i+1$个样本$x_{i+1}$与前$m$个类别的聚类中心$C_1,C_2,...,C_m$距离$d_1,d_2,...,d_m$，若存在$1\le j\le m$使得$d_j<T$，则将$x_{i+1}$归为第$j$类，否则，产生新的第$m+1$类，并将$x_{i+1}$定义为聚类中心$C_{m+1}$，$m=m+1$。转第4步
4. 计数器$i=i+1$，若$i<N$则转第3步，否则终止。

1.1.2.参考代码

参考代码如下：

function Y=nearest(X,T)
%最近邻规则聚类，Y是X样本的分类标号,T为距离阈值
n=size(X,1);
Y=ones(n,1);%分类标号
class_n=1;%类别数
x0=X(1,:);%第一个聚类中心
center=x0;%center矩阵存放聚类中心
for i=1:n-1x1=X(i+1,:);isnew=true;for j=1:class_nif normest(x1-center(j,:))<TY(i+1)=j;isnew=false;breakendendif isnewclass_n=class_n+1;%类别数+1center(size(center,1)+1,:)=x1;%新的聚类中心Y(i+1)=class_n;%归为新的一类end
end
for c=1:class_nplot(X(Y==c,1),X(Y==c,2),'*')hold on
end
title(['最近邻法-距离阈值:',num2str(T),'  分为:',num2str(class_n),'类'])

1.1.3.参数选择及运行结果

现在需要选定距离阈值的参数，我计算三个聚类中心之间的距离如下：

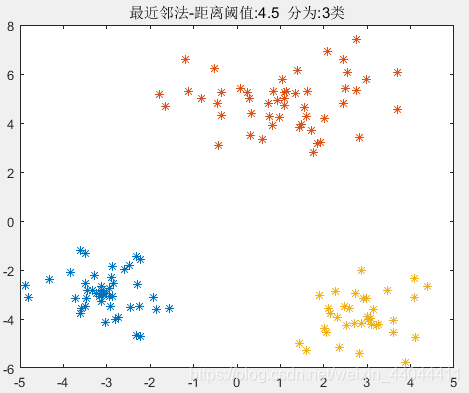

\qquad而样本在同类中的最大间距为6（第二类样本最大半径的2倍），选择的阈值过大会把不同类的样本划分为同一类，选择的阈值太小则会在同类样本中再进行划分，产生不必要的多余类，在这里我们需要选择一个4.3~6之间的数作为阈值，作者选择的是4.5。分类情况如下：


\qquad如果距离阈值选择的不合适，或者样本的顺序不适合使用最近邻分类法，那么可能会出现分类错误的情况。如下图所示：

距离阈值	4	6
分类结果

\qquad可以发现选择的阈值过大会把不同类的样本划分为同一类，选择的阈值太小则会在同类样本中再进行划分，产生不必要的多余类。

1.2.最大最小距离法

1.2.1.算法原理

\qquad最大最小距离法除了首先辨识最远的聚类中心外，其余方法和最近法相类似，它的算法步骤如下：

1. 给定$\theta$，$0<\theta <1$，任取一个样本作为第一个聚类中心$C_1$，转步2。
2. 计算所有的样本到$C_1$的距离，并将距离最远的一个样本最为第二个聚类中心$C_2$，设$C_1,C_2$之间的距离为$z_1{z}_2$，类别数m=2。
3. 计算每个样本$x_i$到各个聚类中心的距离$D_{i1},D_{i2},....,D_{im}$并取每个样本的最小距离Di=min{Di1,Di2,...,Dim}D_i=min\lbrace D_{i1},D_{i2},...,D_{im}\rbraceDi​=min{Di1​,Di2​,...,Dim​}，选出每个样本最小距离中的最大值D=max{Di}D=max\lbrace D_i \rbraceD=max{Di​}，转步4
4. 若$D>\theta z_1{z}_2$，则在最小距离$D_i$中最大的那个样本处产生新的聚类中心$C_{m+1}$，$m=m+1$，转步3；若$D\le \theta z_1{z}_2$，则不再产生新的聚类中心，转步5。
5. 按照最近邻法进行分类，对于每个样本$x_i$，它距离哪个聚类中心最近则归为哪一类。

1.2.2.参考代码

\qquad我们仍然借助我们的聚类样本生成器产生的样本进行测试，参考代码如下：

function Y=max_min(X,theta)
%最大最小规则聚类，Y是X样本的分类标号,theta为距离阈值系数
n=size(X,1);%n是样本数
class_n=2;%类别数
x0=X(1,:);%第一个聚类中心
d=@(x)(sum(abs(ones(n,1)*x-X).^2,2).^(1/2));%距离函数
[~,max_i]=max(d(x0));%求出最大距离D12并产生第2个聚类中心
x1=X(max_i,:);%第二个聚类中心
center=[x0;x1];%聚类中心矩阵更改
T=normest(x0-x1)*theta;%聚类中心产生阈值
[D,max_i]=max(min(cat(2,d(x0),d(x1)),[],2));%最大最小距离
%step1 确定聚类中心
cat_d=cat(2,d(x0),d(x1));%Di1和Di2
while D>T %聚类中心class_n=class_n+1;center(class_n,:)=X(max_i,:);cat_d=cat(2,cat_d,d(center(class_n,:)));[D,max_i]=max(min(cat_d,[],2));
end
%step2 分类
[~,Y]=min(cat_d,[],2);
for c=1:class_nplot(X(Y==c,1),X(Y==c,2),'*')hold on
end
title(['最大最小距离法-距离系数：',num2str(theta),'  分为:',num2str(class_n),'类'])

1.2.3.参数选择及运行结果

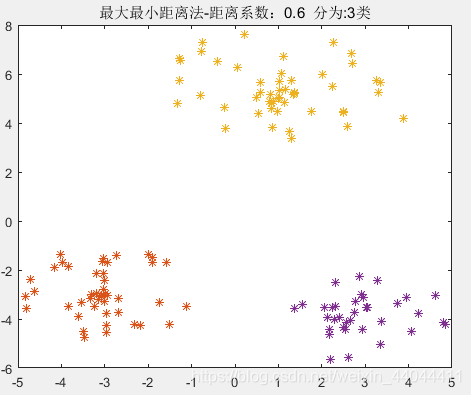

\qquad由于三类样本的聚类中心间距分别为4.2426，4.2426，5.0990，聚类域半径为2，2，3。$\frac{2}{4.2426}=0.4714$，$\frac{4.2426}{5}=0.832$，所以选择的$0.4714<\theta <0.832$。如果选择的$\theta$过小，可能会出现多分类的情况；反之，若$\theta$选择过大，可能最终只有2类。根据最大最小距离法的算法原理我们可以知道，在选择聚类中心时，每选择一个，产生的“最大最小距离”都比之前的小。但和最近邻聚类算法相比，最大最小距离法的参数敏感性并不是特别强，在这里笔者选择的$\theta =0.6$。


为了验证这种算法的参数敏感性，我们选择多个$\theta$查看效果：

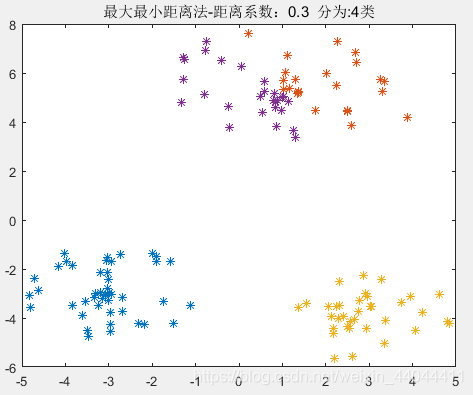

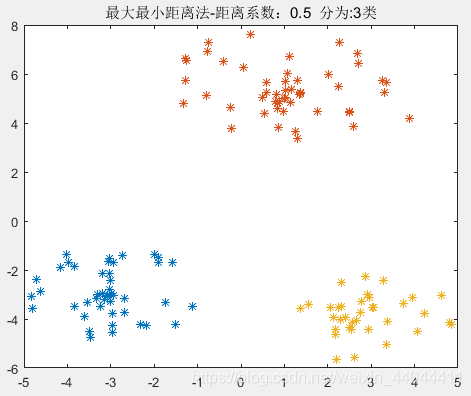

$\theta =0.3$	$\theta =0.4$	$\theta =0.5$

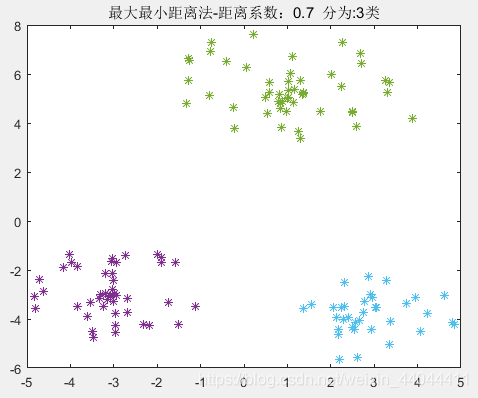

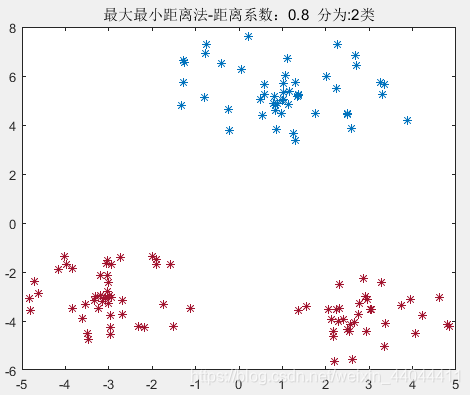

$\theta =0.7$	$\theta =0.75$	$\theta =0.8$
–	–	–

由此可见，$0.4<\theta <0.75$均可以得到完全正确的分类结果，这就验证了我们上述的理论。

2.动态聚类算法

\qquad和静态聚类算法不同，动态聚类算法回正迭代过程中不断调整样本的归属，以满足误差平方和准则。在介绍误差平方和准则$$J_c=\sum _{j=1}^c\sum _{k=1}^{N_j}||X_k^{(j)}-m_j|{|}^2$$
\qquad式中$N_j$为第$j$类样本数，$m_j$为第$j$类${\omega }_j$的均值。$X_k^{(j)}$为第$j$类样本的第$k$个样本。可以看出，内部求和符号反映了同一类中样本的聚集程度，外层求和符号是对每类样本的方差求和，反映了样本整体的聚集程度。$J_c$越大，聚集程度越小，反之越大。

2.1.C均值聚类算法

2.1.1.算法原理

$I$为迭代次数，$Z_j(I)$为第$I$次迭代的第$j$个聚类中心，$X_k$为第$k$个样本

1. 首先确定需要分类的个数c，从N个样本{X1,X2,...,XN}\lbrace X_1,X_2,...,X_N\rbrace{X1​,X2​,...,XN​}中选取c个任意样本作为初始聚类中心$Z_1(1),Z_2(1),...,Z_3(1)。$
2. 计算每个样本到聚类中心的距离$D(X_k,Z_j(I)),k=1,2,...,n,j=1,2,...,c$。若D(Xk(j),Zj(I))=min{D(Xk,Z1(I)),D(Xk,Z2(I)),...,D(Xk,Zc(I))}，k=1,2,...,nD(X_k^{(j)},Z_j(I))=min\lbrace D(X_k,Z_1(I)) ,D(X_k,Z_2(I)) ,...,D(X_k,Z_c(I))\rbrace，k=1,2,...,nD(Xk(j)​,Zj​(I))=min{D(Xk​,Z1​(I)),D(Xk​,Z2​(I)),...,D(Xk​,Zc​(I))}，k=1,2,...,n，则$X_k\in {\omega }_j$。这一步就是利用最近邻法对样本进行分类
3. 求出新的聚类中心$$Z_j(I+1)=\frac{1}{N_j}\sum _{k=1}^{N_j}{X}_k^{(j)},j=1,2,...,c$$
4. 若$Z_j(I+1)\ne Z_j(I),j=1,2,...,c$则$I=I+1$，返回（2），否则算法结束。
   \qquad这个算法看起来并不复杂，但是需要事先制定要分类的类别数，无法工作在完全无监督的环境下。但是，我们也可以使用最大最小距离法中产生聚类中心的方法去初始化C均值算法的类别数c和初始聚类中心。

2.1.2.参考代码

function Y=C_mean(X,c)
%Y是最终分类标号，X是样本矩阵，c是预分类类别数
n=size(X,1);%样本数
C=X(1:c,:);%聚类中心
new_C=zeros(c,2);%下一次迭代的聚类中心
d=@(x)(sum(abs(ones(n,1)*x-X).^2,2).^(1/2));%距离函数
cat_d=zeros(n,c);%距离矩阵，每行是每个样本到各个聚合中心的距离
for i=1:ccat_d(:,i)=d(C(i,:));
end
[~,Y]=min(cat_d,[],2);
for i=1:cnew_C(i,:)=mean(X(Y==i,:));%修正聚类中心
end
t=1;%迭代次数记录
while new_C~=C%标定聚类中心位置figure(t)plot(C(:,1),C(:,2),'o','MarkerSize',10,'MarkerEdgeColor','b')hold onfor i=1:cplot(X(Y==i,1),X(Y==i,2),'*')hold onendtitle(['C均值法-分类数：',num2str(c),'  迭代次数为:',num2str(t),'次'])t=t+1;%迭代次数+1C=new_C;  %更新聚类中心位置for i=1:ccat_d(:,i)=d(C(i,:));end[~,Y]=min(cat_d,[],2);for i=1:cnew_C(i,:)=mean(X(Y==i,:));%修正聚类中心end
end
figure(t)
plot(C(:,1),C(:,2),'o','MarkerSize',10,'MarkerEdgeColor','b')
hold on
for i=1:cplot(X(Y==i,1),X(Y==i,2),'*')hold on
end
title(['C均值法-分类数：',num2str(c),'  迭代次数为:',num2str(t),'次'])

\qquad注意，在【算法原理】的第一步，随机选取样本作为聚类中心，我们直接指定了样本的前3个作为3个聚类中心，随机指定当然也是可以的。

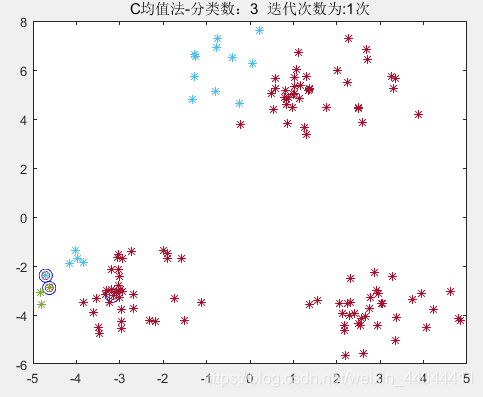

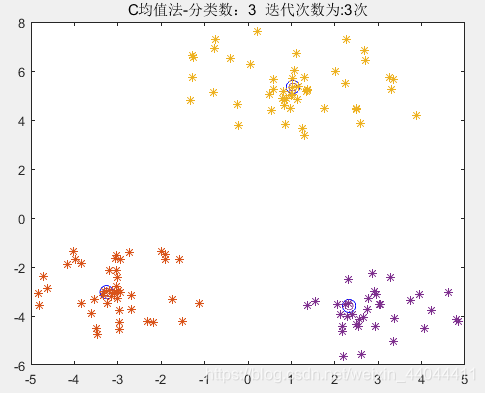

2.1.3.运行效果

\qquad这需要事先指定的参数只有分类数$c$，如果$c$是已知的，则C均值聚类算法则不需要任何参数，和其余静态聚类算法相比不存在参数敏感性问题。但是这也是它的缺陷之一，即必须事先指定分类数$c$。

2.2.不需要类别参数的C均值聚类算法

2.2.1.算法原理

\qquad如果使用最大最小距离法事先确定$c$，则不需要事先制定类别数，但需要事先指定系数$\theta$，选择$\theta$的方法可以参考1.2节的最大最小距离法。在这里我们只需要模仿最大最小距离法写一个分类程序，再将初始化的聚类中心和分类数用于C均值聚类即可。

2.2.2.参考代码

function Y=C_mean(X,theta)
%% 确定类别数class_n
%Y是最终分类标号，X是样本矩阵，c是预分类类别数
n=size(X,1);%n是样本数
class_n=2;%类别数
x0=X(1,:);%第一个聚类中心
d=@(x)(sum(abs(ones(n,1)*x-X).^2,2).^(1/2));%距离函数
[~,max_i]=max(d(x0));%求出最大距离D12并产生第2个聚类中心
x1=X(max_i,:);%第二个聚类中心
C=[x0;x1];%聚类中心矩阵更改
T=normest(x0-x1)*theta;%聚类中心产生阈值
[D,max_i]=max(min(cat(2,d(x0),d(x1)),[],2));%最大最小距离
%step1 确定聚类中心
cat_d=cat(2,d(x0),d(x1));%Di1和Di2
while D>T %聚类中心class_n=class_n+1;C(class_n,:)=X(max_i,:);cat_d=cat(2,cat_d,d(C(class_n,:)));[D,max_i]=max(min(cat_d,[],2));
end
[~,Y]=min(cat_d,[],2);%最近邻分类
new_C=zeros(class_n,2);%下一次迭代的聚类中心
for i=1:class_nnew_C(i,:)=mean(X(Y==i,:));%修正聚类中心
end
t=1;%迭代次数记录
%% 在已有类别数基础上进行C均值分类
while new_C~=C%标定聚类中心位置figure(t)plot(C(:,1),C(:,2),'o','MarkerSize',10,'MarkerEdgeColor','b')hold onfor i=1:class_nplot(X(Y==i,1),X(Y==i,2),'*')hold onendtitle(['C均值法-分类数：',num2str(class_n),'  迭代次数为:',num2str(t),'次'])t=t+1;%迭代次数+1C=new_C;  %更新聚类中心位置for i=1:class_ncat_d(:,i)=d(C(i,:));end[~,Y]=min(cat_d,[],2);for i=1:class_nnew_C(i,:)=mean(X(Y==i,:));%修正聚类中心end
end
figure(t)
plot(C(:,1),C(:,2),'o','MarkerSize',10,'MarkerEdgeColor','b')
hold on
for i=1:class_nplot(X(Y==i,1),X(Y==i,2),'*')hold on
end
title(['C均值法-分类数：',num2str(class_n),'  迭代次数为:',num2str(t),'次'])

\qquad由于样本之间相隔较远，使用最大最小距离法就已经得到了正确的分类结果，C均值只是修正了一下聚类中心的位置，因此我们可以对比一下样本类之间距离较近时，单纯的最大最小距离法和最大最小距离法+C均值聚类的区别。

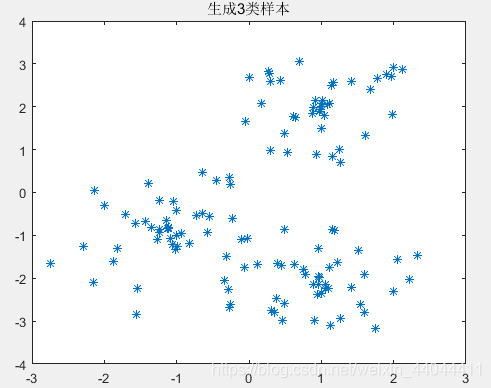

\qquad初始化聚类生成引擎，参数设置如下：

2.2.3.运行结果

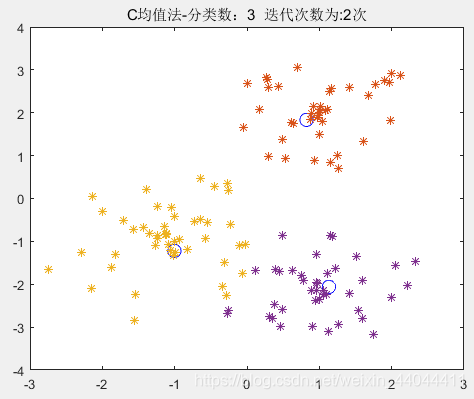

选取$\theta =0.6$，运行上述代码，即可得到如下结果：

\qquad由于样本之间相隔较远，使用最大最小距离法就已经得到了正确的分类结果，C均值只是修正了一下聚类中心的位置，因此我们可以对比一下样本类之间距离较近时，单纯的最大最小距离法和最大最小距离法+C均值聚类的区别。

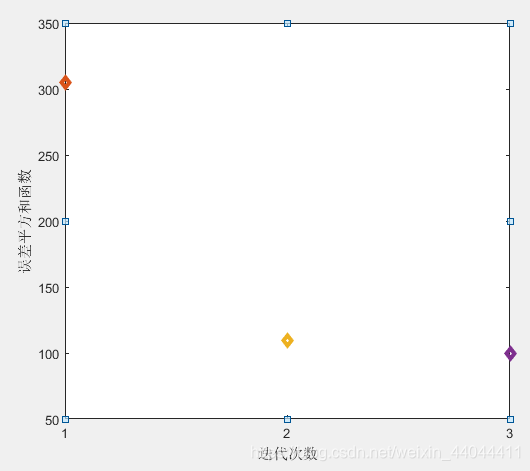

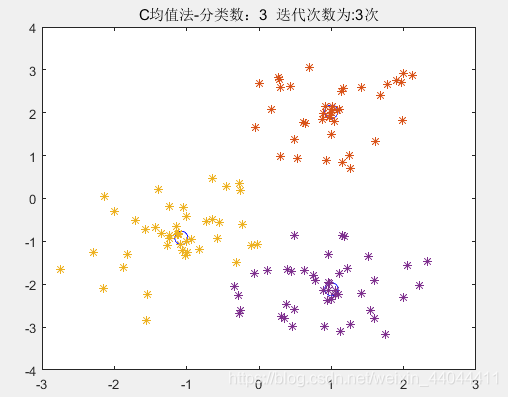

\qquad单纯的最大最小距离法的分类结果就是第一幅图，而最大最小距离法+C均值聚类则可以达到图3的效果。我们定量的比较一下误差平方和函数$J_c$随着迭代次数的变化：

\qquad可以发现，单纯的最大最小距离法的$J_c$有300多（即第一次的迭代结果），而最大最小距离法+C均值聚类分析的$J_c$经过了3次迭代修正，$J_c$已经下降至了小于100，因此后者具有更优的分类效果。
希望本文对您有帮助，感谢您的阅读！
