一、高可用集群架构实现思路

实现思路：
①MYCAT 作为数据库中间层，以逻辑库来操作后台物理库
②MYCAT集群之间数据同步，借助ZooKeeper集群来实现高可用
③MYCAT负载均衡，借助Haproxy来实现
④Haproxy高可用，借助Keepalived来实现
⑤订单表水平分库分表，数据库切分4片
⑥商品和客户数据垂直拆分，采用读写分离(基于主从复制)

---

二、环境部署准备

2.1. 环境部署总览

主机名	IP地址	角色	数据库
mycat1	192.168.43.32	MYCAT MYSQL,ZK,Haproxy,Keepalived	MYCAT,ORDER_DB01,ORDER_DB02
node1	192.168.43.104	MYSQL,ZK	ORDER_DB03,ORDER_DB04
node2	192.168.43.217	MYSQL,ZK	PRODUCT_DB
mycat2	192.168.43.172	MYSQL,MYCAT,Haproxy,Keepalived	CUSTOMER_DB(master)
node3	192.168.43.76	MYSQL	CUSTOMER_DB(slave)

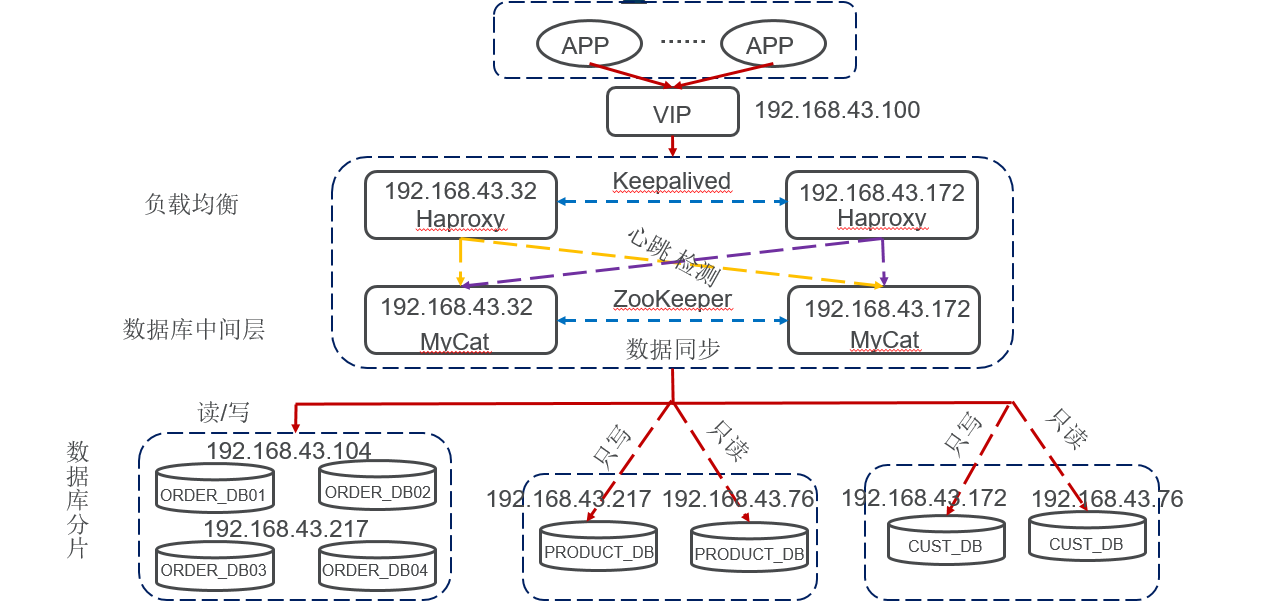

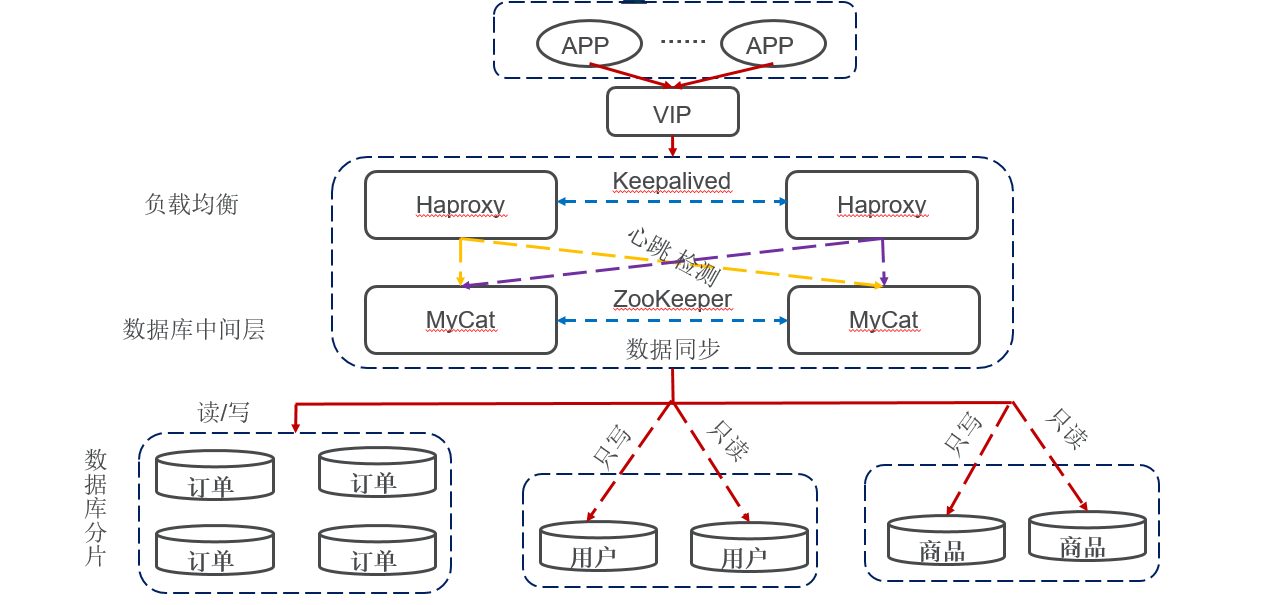

2.2. 架构图总览

2.3. 架构图解说明

1、MYSQL商品模块和客户模块采用数据库垂直在拆分，数据库对于大数量级别的数据进行分库分表操作。
举个栗子：订单模块进行水平扩展，分库分表，切分4片；商品模块和客户模块数据库进行主从复制，读写分离。

2、MYCAT采用集群部署，MYCAT集群之间借助ZK集群(3个节点)来实现配置文件数据同步和ZK高可用。
举个栗子：MYCAT集群之间配置文件信息同步，只需要修改ZK集群中的MyCat数据，就可以同步到MYCAT采用集群中，MYCAT不做任何操作。

3、HAProxy 实现了Mycat 多节点的集群高可用和负载均衡， 而 HAProxy 自身的高可用则可以通过Keepalived来实现
因此， HAProxy 主机上要同时安装 HAProxy 和 Keepalived， Keepalived 负责为该服务器抢占 vip（虚拟 ip，图中的 192.168.43.100），抢占到 vip 后，对该主机的访问可以通过原来的 ip（192.168.43.32）访问，也可以直接通过 vip（192.168.43.172）访问。

4、Keepalived 抢占 vip 有优先级， 在 keepalived.conf 配置中的 priority 属性权重决定。但是一般哪台主机上的 Keepalived服务先启动就会抢占到 vip，即使是 slave。

5、HAProxy 负责将对 vip 的请求分发到 Mycat 集群节点上， 起到负载均衡的作用。 同时 HAProxy 也能检测到 Mycat 是否存活， HAProxy 只会将请求转发到存活的 Mycat 上。

6、如果 Keepalived+HAProxy 高可用集群中的一台服务器宕机， 集群中另外一台服务器上的 Keepalived会立刻抢占 vip 并接管服务， 此时抢占了 vip 的 HAProxy 节点可以继续提供服务。

7、如果一台 Mycat 服务器宕机， HAPorxy 转发请求时不会转发到宕机的 Mycat 上，所以 Mycat 依然可用。

综上： Mycat 的高可用及负载均衡由 HAProxy 来实现，而 HAProxy 的高可用，由 Keepalived 来实现。

三、架构功能分析

当前架构，MYCAT已实现负载均衡，Haproxy高可用，MYSQL根据模块需求应用场景不同已实现符合需求的高可用。

3.1. 场景案例分析

场景	实施方案
订单数据量级别比较大	对订单表已实现水平扩展，分库分表
查询次数频繁数据量级不大	对此模块已实现垂直拆分，读写分离(基于主从复制)

3.2. 架构功能点分析

当前架构已实现的功能点：

①MYCAT 作为数据库中间层，以逻辑库来操作后台物理库
②MYCAT集群之间数据同步，借助ZooKeeper集群来实现高可用
③MYCAT负载均衡，借助Haproxy来实现
④Haproxy高可用，借助Keepalived来实现
⑤订单表水平分库分表，数据库切分4片
⑥商品和客户数据垂直拆分，采用读写分离(基于主从复制)
⑦当前架构已实现跨分片查询
1>字典类型 解决方案 全局表
2> 查询次数多 字段多 调用频繁 实现跨分片查询 解决方案 ER分片

3.3. 扩展功能能分析

①当前架构已实现跨全局自增ID，解决ID重复问题
②已实现SQL拦截
1>对于delete 没有where条件，会进行sql拦截
2>对于update和delete影响范围大的操作，会进行sql拦截
③SQL防火墙已经实现，可以指定服务器和用户访问MYCAT

MYCAT web监控后台已经集成，可以监控MYCAT ,MYSQL数据库,SQL语句等功能

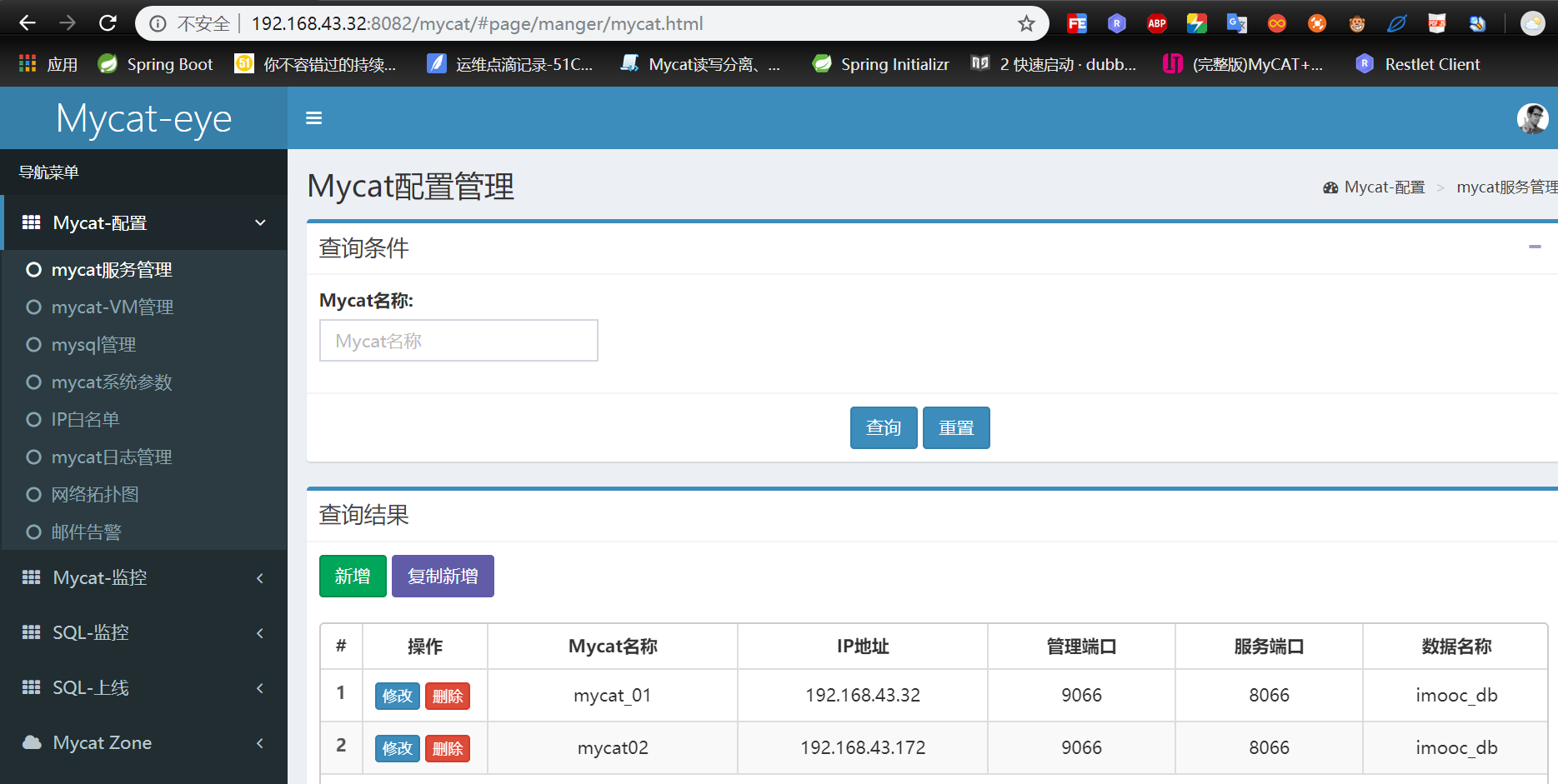

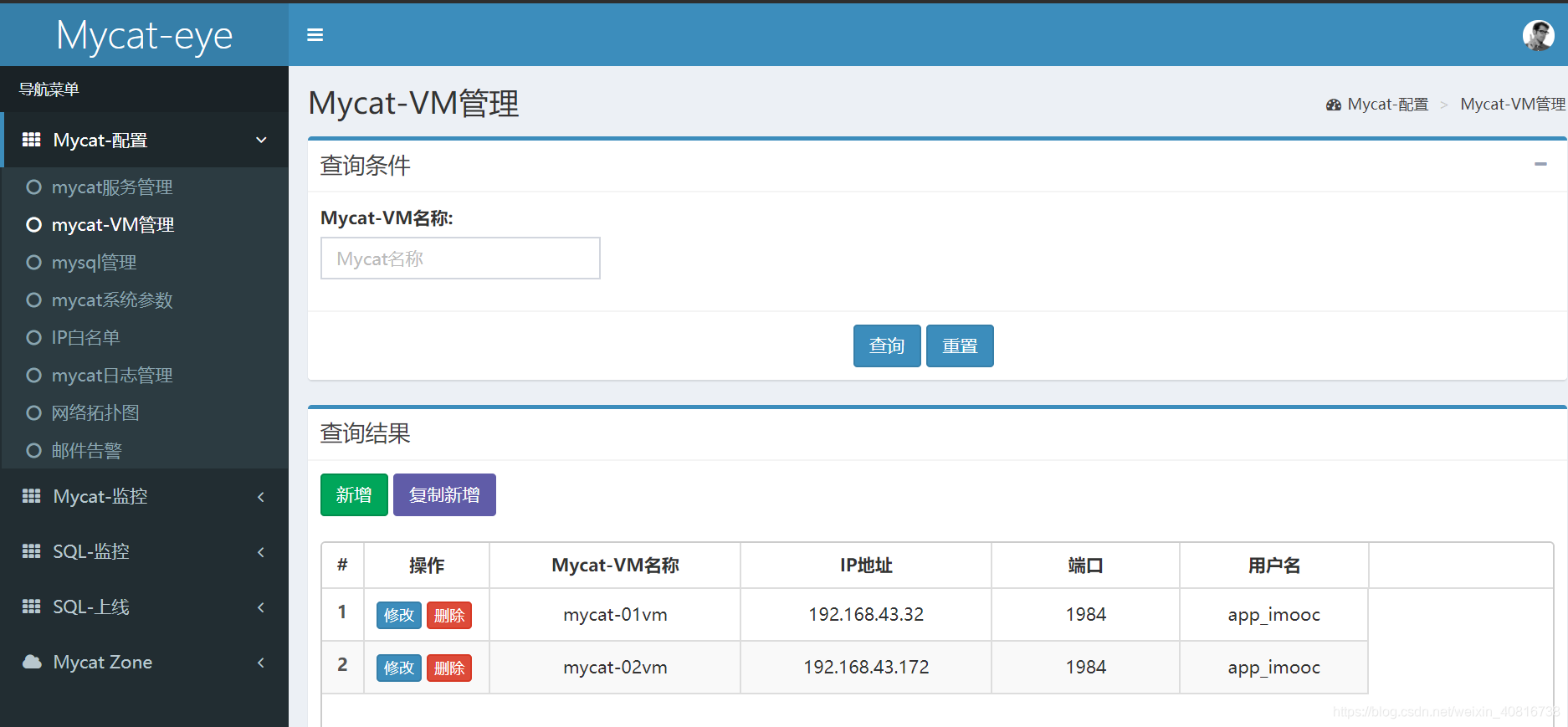

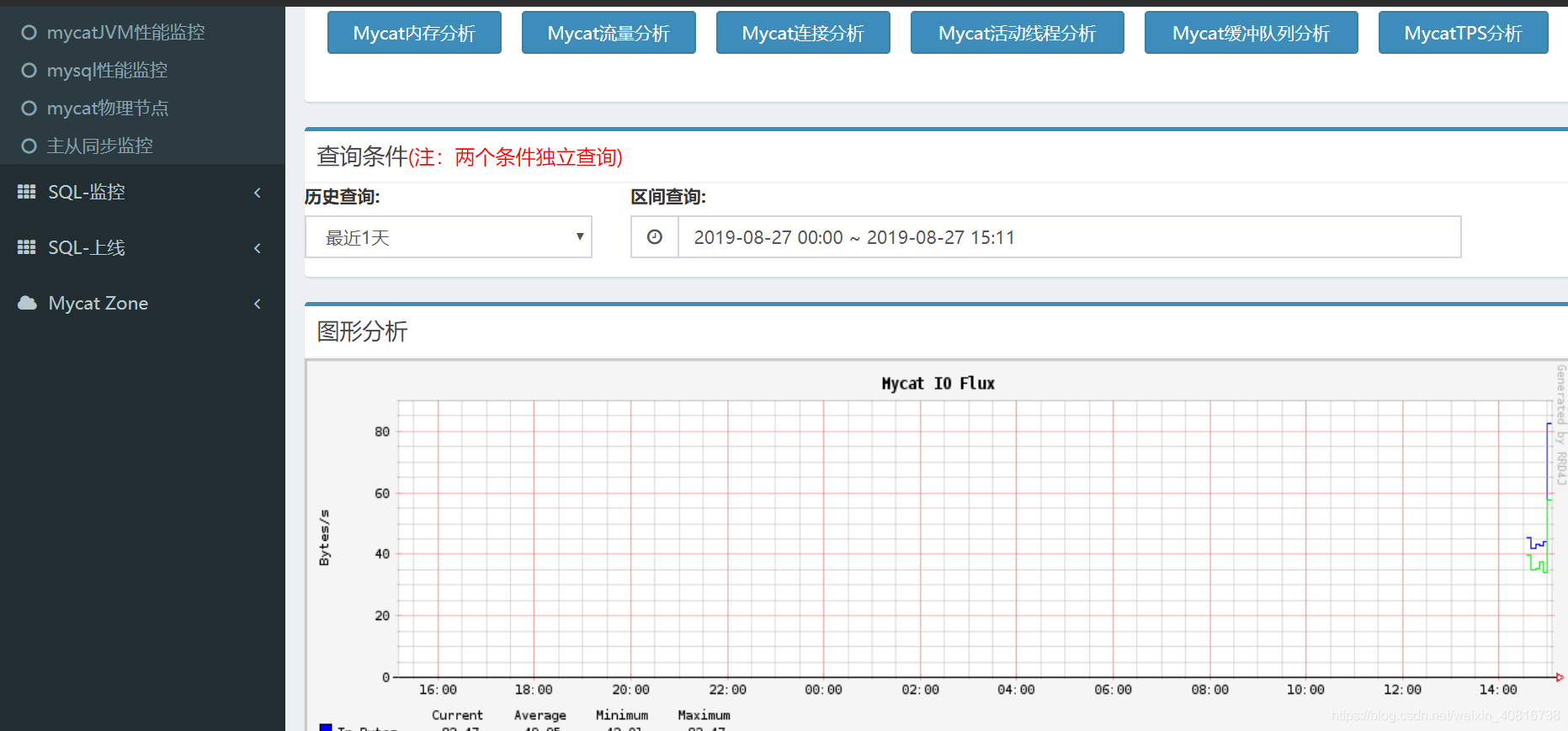

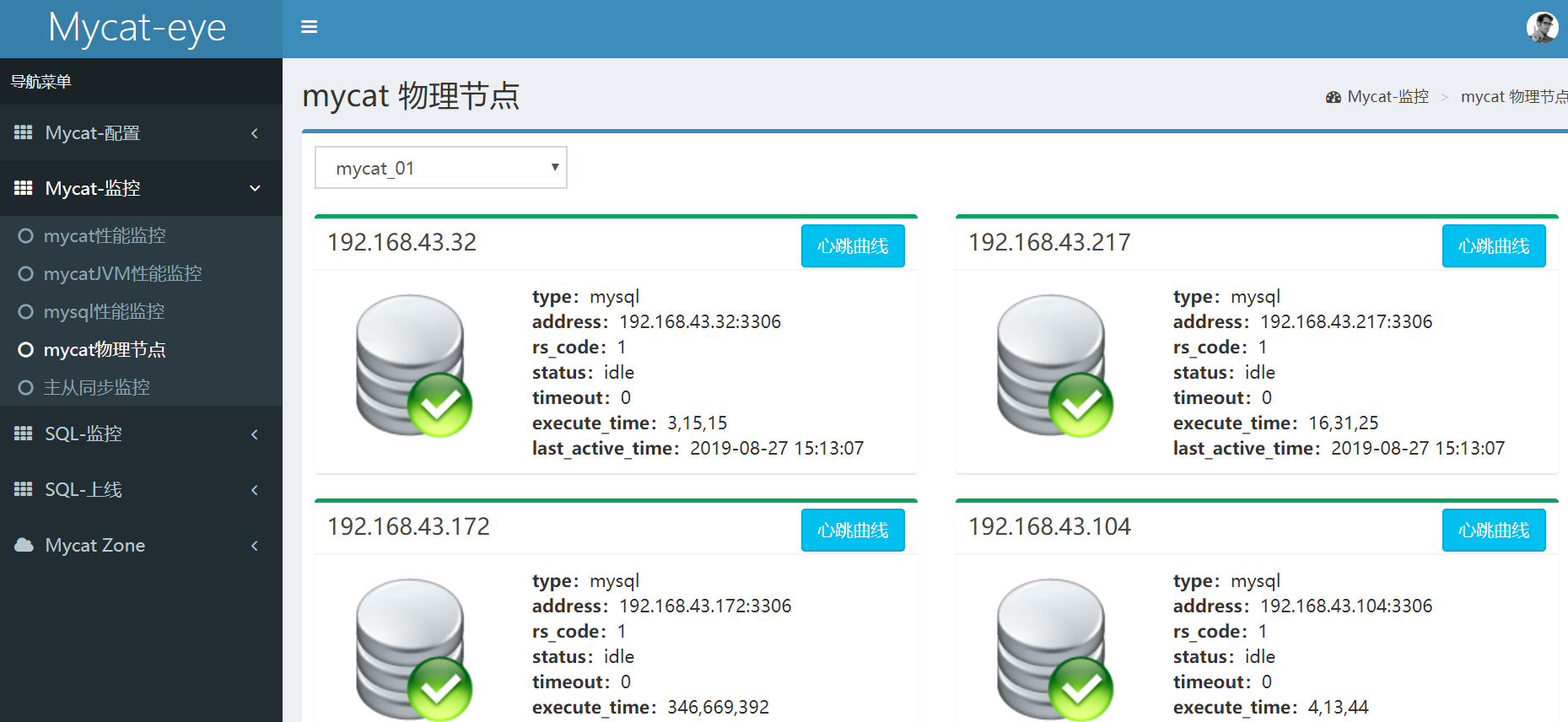

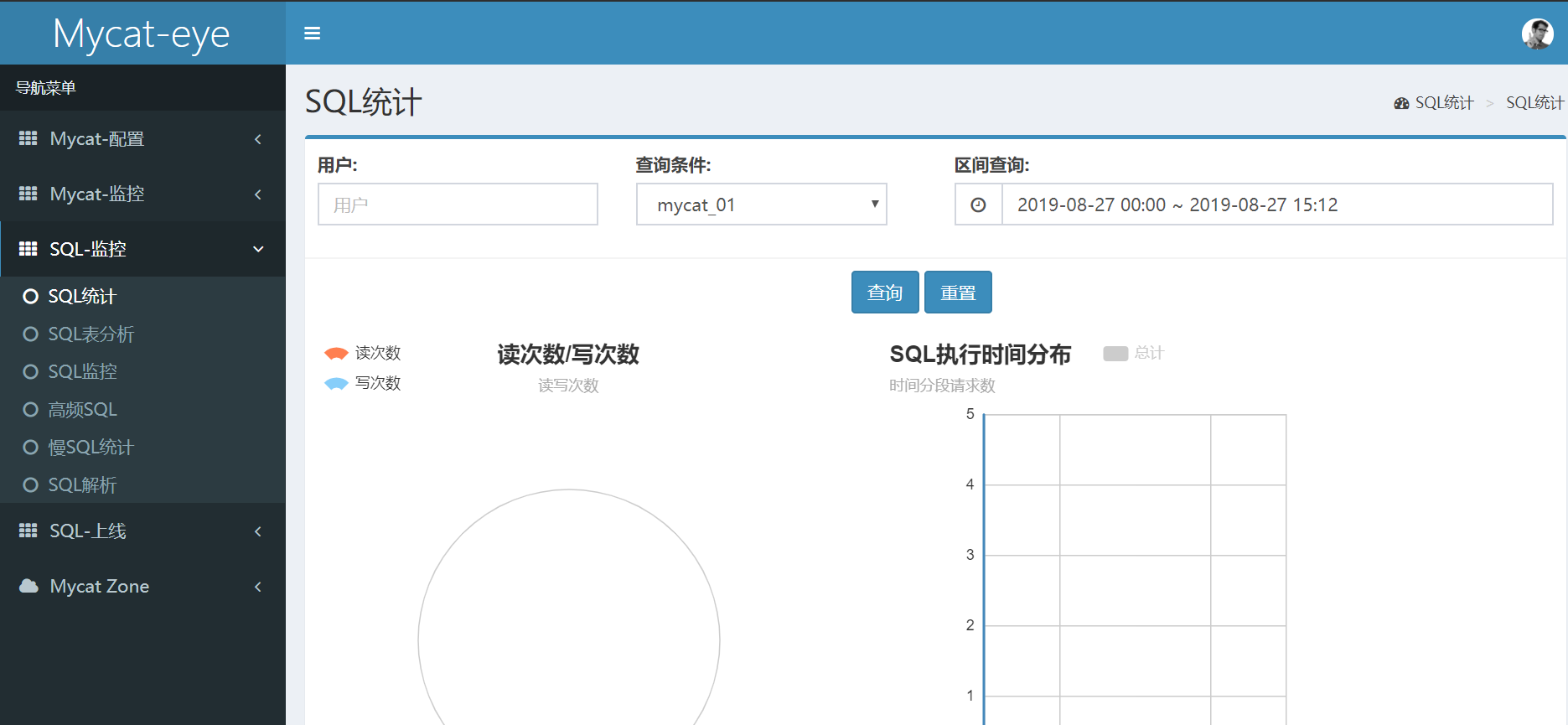

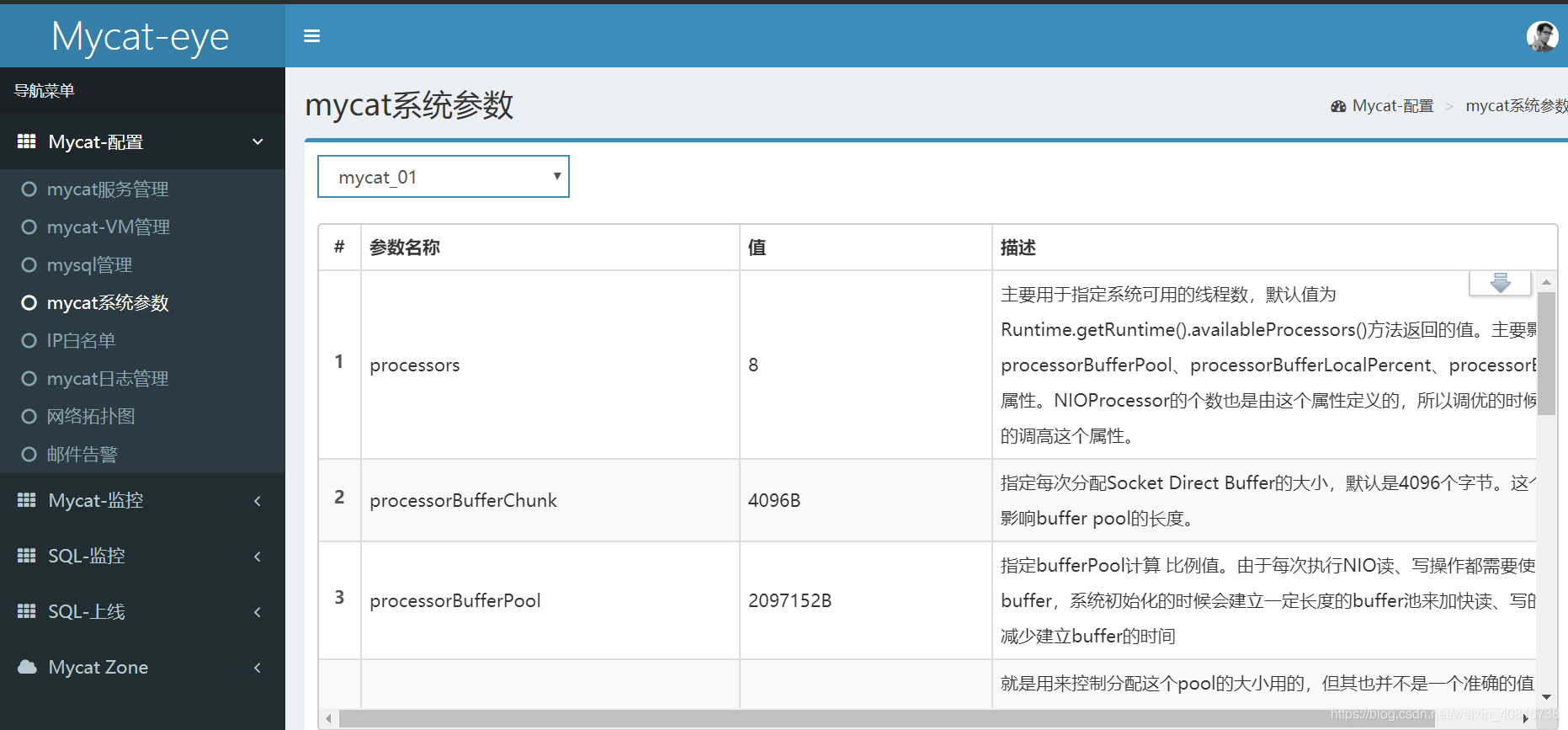

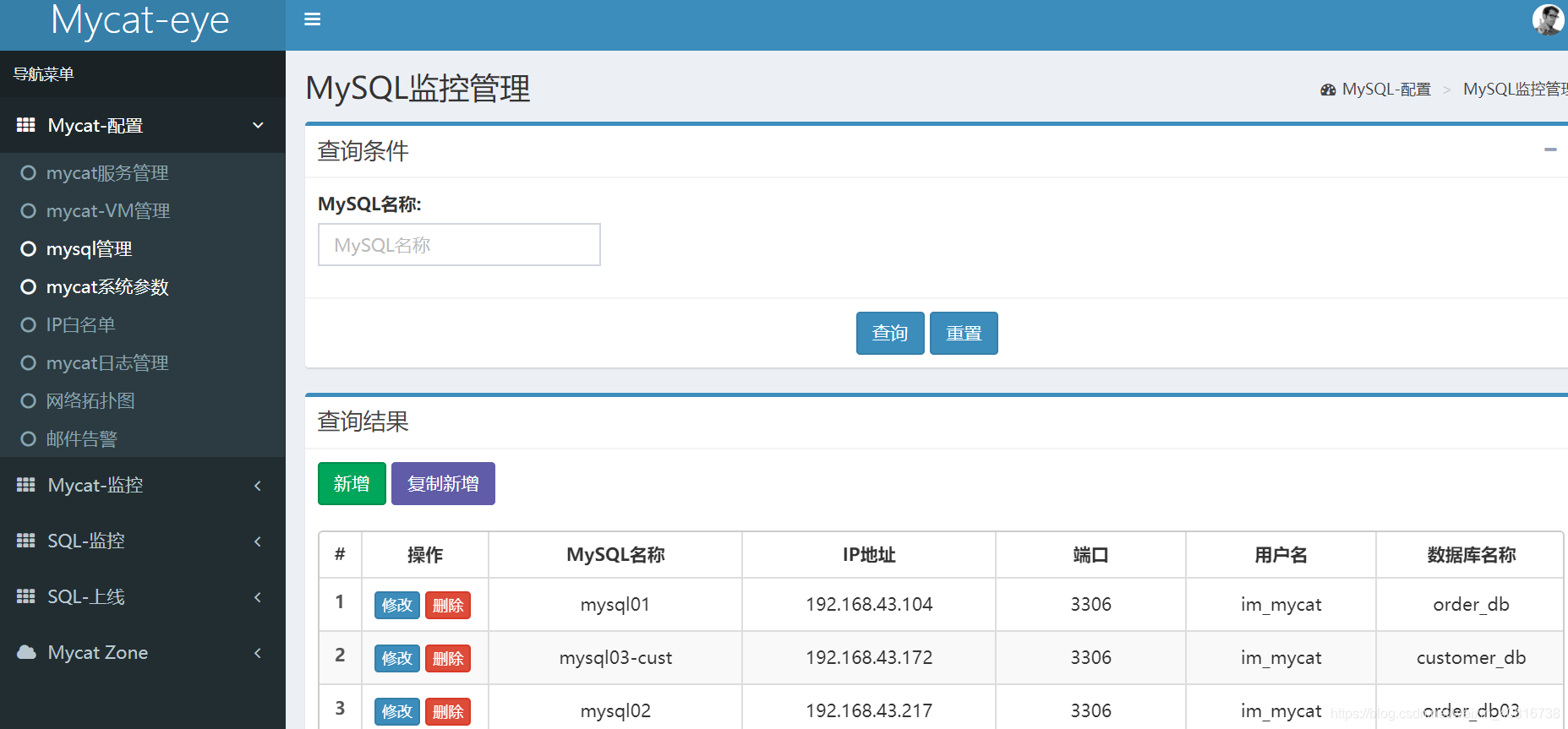

3.4. MyCat UI效果图

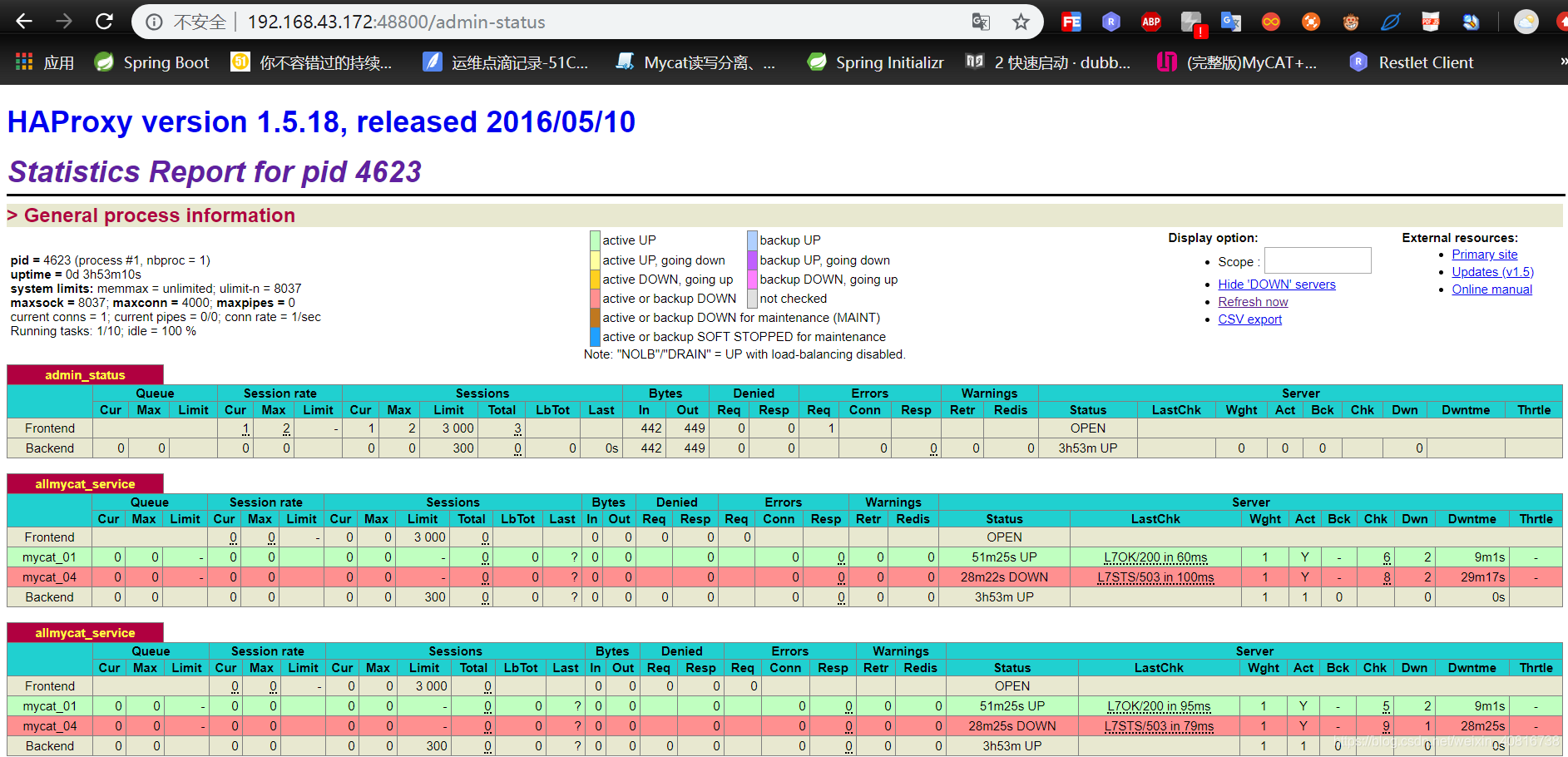

3.5. Haproxy 监控页面

http://192.xxx.43.32:48800/admin-status

http://192.168.43.172:48800/admin-status
