Flowable决策任务(decision task)

摘要：Flowable中引入了一个decision task（我们可以将其称之为决策任务）。在讲解decision task之前，我们不妨看一下dmn引擎。因为如果大家不了解dmn，那肯定不知道如何使用decision task了。

dmn是decision Modeling Notation几个单词的缩写，他强调的是决策方式建立模型，而不是过度依赖文档方式建立模型。bpmn强调的是文档流程模型，而dmn强强调的是决策模型。这也是bpmn与dmn最大的不同之处。接下来，我们分步骤看一下如何使用dmn以及decision task。

文章目录

一、dmn使用/定义/规则
- 1. dmn引擎使用
- 2. dmn文件定义
- 3. 执行 dmn规则
二、决策任务使用
- 2.1. 部署流程文档
- 2.2. 启动流程实例

一、dmn使用/定义/规则

1. dmn引擎使用

首先，我们需要引入一些dmn引擎的包，pom.xml信息如下：

     <dependency><groupId>org.flowable</groupId><artifactId>flowable-dmn-engine-configurator</artifactId><version>${flowable.version}</version></dependency><dependency><groupId>org.flowable</groupId><artifactId>flowable-dmn-engine</artifactId><version>${flowable.version}</version></dependency>

2. dmn文件定义

    dmn强强调的是决策模型，因此我们可能会大量的定义决策模型文件，比如现在我有一个最最简单的需求，现在有三个变量，变量的名称分别是input1、output1、output2。假如我们使用这个规则，比如input1>10 则output1=test，output2=1；input1=10 则output1=test3，output2=3；input1<10 则output1=test2，output2=2；假如这个规则让我们自己定义规则文件，我们该如何定义呢？首先我们需要定义一个decision元素，该元素可以定义的属性如下：

id="decision" name="Simple decision"  三个变量如何定义呢？实例代码如下：<decisionTable id="decisionTable"><input><inputExpression id="input1" typeRef="number"><text>input1</text></inputExpression></input><output id="output1" label="Output 1" name="output1" typeRef="string" /><output id="output2" label="Output 2" name="output2" typeRef="number" />

input1>10 则output1=test，output2=1；input1=10 则output1=test3，output2=3；input1<10 则output1=test2，output2=2；这应该是三个规则，哪我们就可以定义三个规则，示例代码如下：

		<rule><inputEntry id="inputEntry1"><text><![CDATA[> 10]]></text></inputEntry><outputEntry id="outputEntry1_1"><text>'test'</text></outputEntry><outputEntry id="outputEntry2_1"><text>1</text></outputEntry></rule><rule><inputEntry id="inputEntry2"><text><![CDATA[< 10]]></text></inputEntry><outputEntry id="outputEntry1_2"><text>'test2'</text></outputEntry><outputEntry id="outputEntry2_2"><text>2</text></outputEntry></rule><rule><inputEntry id="inputEntry3"><text><![CDATA[== 10]]></text></inputEntry><outputEntry id="outputEntry1_3"><text>'test3'</text></outputEntry><outputEntry id="outputEntry2_3"><text>3</text></outputEntry></rule>

上面我们分别定义了三个rule元素（规则），相信大家也能猜测到每个规则的含义。inputEntry是输入的元素，outputEntry是输出的元素。上述的dmn文件完整代码如下：

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/DMN/20151101" id="simple" name="Simple" namespace="http://flowable.org/dmn"><decision id="decision" name="Simple decision"><decisionTable id="decisionTable"><input><inputExpression id="input1" typeRef="number"><text>input1</text></inputExpression></input><output id="output1" label="Output 1" name="output1" typeRef="string" /><output id="output2" label="Output 2" name="output2" typeRef="number" /><rule><inputEntry id="inputEntry1"><text><![CDATA[> 10]]></text></inputEntry><outputEntry id="outputEntry1_1"><text>'test'</text></outputEntry><outputEntry id="outputEntry2_1"><text>1</text></outputEntry></rule><rule><inputEntry id="inputEntry2"><text><![CDATA[< 10]]></text></inputEntry><outputEntry id="outputEntry1_2"><text>'test2'</text></outputEntry><outputEntry id="outputEntry2_2"><text>2</text></outputEntry></rule><rule><inputEntry id="inputEntry3"><text><![CDATA[== 10]]></text></inputEntry><outputEntry id="outputEntry1_3"><text>'test3'</text></outputEntry><outputEntry id="outputEntry2_3"><text>3</text></outputEntry></rule></decisionTable></decision></definitions>

dmn文件部署
dmn文件跟bpmn设计出来的流程文档操作步骤基本类似，也是需要部署该规则文件的，示例代码如下：

String resource = "com/shareniu/shareniu_flowable_study/dmn/DeploymentTest.testDeployWithXmlSuffix.dmn.xml";dmnRepositoryService.createDeployment().addClasspathResource(resource).deploy();

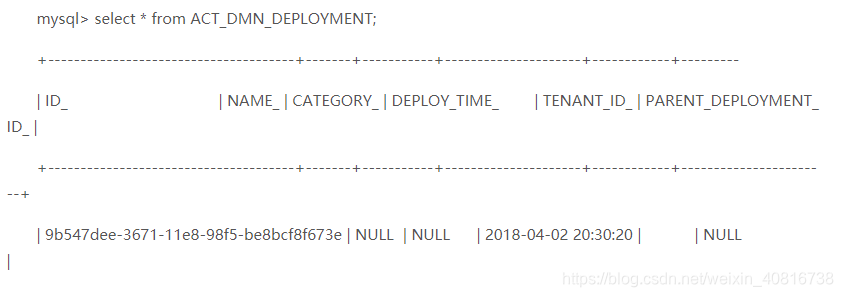

部署上述代码之后，数据库ACT_DMN_DEPLOYMENT表数据变化如下。
select * from ACT_DMN_DEPLOYMENT; 在这里插入图片描述

3. 执行 dmn规则

下面，我们开始执行定义的规则文件，实例代码如下：

@Test
public void executeDecisionByKey() {Map<String, Object> inputVariables = new HashMap<>();inputVariables.put("input1", 11);List<Map<String, Object>> result = ruleService.executeDecisionByKey("decision", inputVariables);System.out.println(result);
}

运行上述代码，程序的输出如下：

[{output1=test, output2=1.0}]

我们将input1的值修改为10，再次运行上述代码，输出信息如下：

[{output1=test3, output2=3.0}]

通过上面的实例，我们发现自定义的决策规则是完全可以执行的，并符合我们的预期效果。

二、决策任务使用

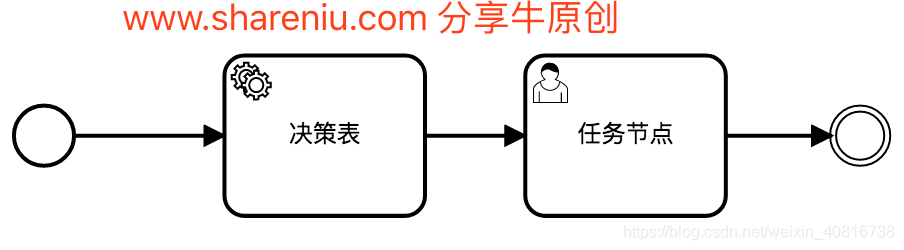

接下来，我们看一下如何在流程文档中使用decision task。相关的流程图如下：
在这里插入图片描述
上图中，我们定义了一个决策表和一个任务节点，请注意决策任务是不会等待，也就是说当流程实例经过决策任务的时候，计算完毕决策任务对应的决策规则之后实例继续往下走。上图中的决策任务xml定义如下：

<serviceTask id="sid-64DC19A4-1CBA-45C6-859F-83F3EE44C7F4" name="决策表" flowable:type="dmn"><extensionElements><flowable:field name="decisionTableReferenceKey"><flowable:string><![CDATA[decision]]></flowable:string></flowable:field><flowable:field name="decisionTaskThrowErrorOnNoHits"><flowable:string><![CDATA[false]]></flowable:string></flowable:field></extensionElements></serviceTask>

上述的xml中，decisionTableReferenceKey定义的值是我们上文中提到的中的id值。

2.1. 部署流程文档

@Test
public void addBytes() {byte[] bytes = IoUtil.readInputStream(ProcessengineTest.class.getClassLoader()
.getResourceAsStream("com/shareniu/shareniu_flowable_study/dmn/decision.bpmn20.xml"), "decision.bpmn");String resourceName = "decision.bpmn";Deployment deployment = repositoryService.createDeployment().addBytes(resourceName, bytes).deploy();System.out.println(deployment);
}

2.2. 启动流程实例

接下来，开始启动流程实例如下所示：

@Test
public void startProcessInstanceByKey() {String processDefinitionKey = "decision";Map<String, Object> var = new HashMap<>();var.put("input1", 11);runtimeService.startProcessInstanceByKey(processDefinitionKey, var);
}

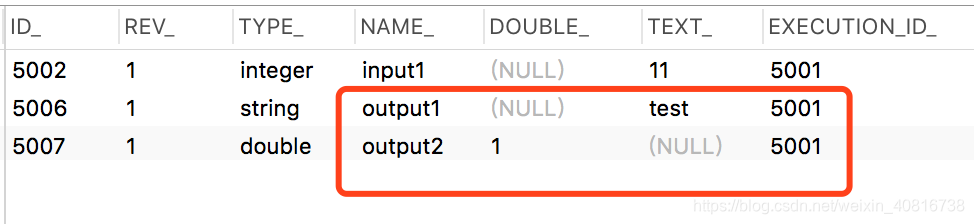

ACT_RU_VARIABLE表新增的输入如下：
在这里插入图片描述
换言之，决策任务确实已经执行了，并且将规则的执行结果outputEntry元素的值作为变量进行使用了。
