kubernetes集群让您能够方便的部署管理运维容器化的应用。但是实际情况中经常遇到的一些问题，就是单个集群通常无法跨单个云厂商的多个Region，更不用说支持跨跨域不同的云厂商。这样会给企业带来一些担忧，如何应对可用区级别的Fail，以及容灾备份？是否会造成厂商锁定，增加迁移成本？如何应对线上线下突发流量？如何统一管理调度容器资源？单个集群规模的上限等等。

Federation集群联邦可以一定程度上解决这些问题。Federation是可以将分布在多个Region或者多个云厂商的Kubernetes集群整合成一个大的集群，统一管理与调度。

本文档演示搭建一个杭州和北京的kubernetes集群组成集群联邦，其中杭州集群作为联邦的控制平面

准备域名

Federation使用域名将不同子集群的同一个服务暴露出来，因此需要用户提供一个可配置的域名。您可以通过万网在阿里云上购买域名然后配置到您的Federation集群上。
以域名spacexnice.xyz为例，请按照购买域名文档购买好域名。

配置域名

由于Federation在添加域名解析记录的时候设置域名的TTL为3分钟，域名层级为5级，因此需要到阿里云上对您刚购买的域名进行设置，使得该域名允许的最小TTL值小于3分钟，同时域名层级大于5.

进入云解析控制台选择您刚刚购买的域名，更多里面选[升级]或者[升级VIP]
图片描述

图片描述

在弹出的页面中更改最低TTL值为60s,子域名级别为7级，然后保存。

创建多个子集群

本示例创建的Federation集群包含两个子集群，分别在杭州和北京region。我们首先需要在这两个Region创建出两个可用的集群，集群创建步骤参考文档

杭州集群

[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubectl get no
NAME                                 STATUS    ROLES     AGE       VERSION
cn-hangzhou.i-bp11ajet2v9o3tp0o2uw   Ready     master    3d        v1.8.4
cn-hangzhou.i-bp15pt2475mgw64k72ma   Ready     master    3d        v1.8.4
cn-hangzhou.i-bp18fggko6p3vyr0p0ew   Ready     <none>    3d        v1.8.4
cn-hangzhou.i-bp18fggko6p3vyr0p0ex   Ready     <none>    3d        v1.8.4
cn-hangzhou.i-bp1bpj58bdzdosdxxf82   Ready     master    3d        v1.8.4

北京集群

[root@iZze7z98ssc50pfzt6be9 ~]# kubectl get no
NAME                                STATUS    ROLES     AGE       VERSION
cn-beijing.i-2ze7z98ssc50pfzt6be9   Ready     master    3d        v1.8.4
cn-beijing.i-2ze8hr6k03ccroopicd2   Ready     master    3d        v1.8.4
cn-beijing.i-2zeipodwz2junslmihqz   Ready     master    3d        v1.8.4
cn-beijing.i-2zeipodwz2junyipunrf   Ready     <none>    3d        v1.8.4

部署federation控制平面

选择杭州的子集群作为Federation的宿主集群，安装Federation的控制平面。并配置好本地的kubeconfig。通过运行kubefed init命令来初始化主集群。具体步骤如下：

安装kubefed

在hangzhou集群的master节点安装kubefed

[root@iZze7z98ssc50pfzt6be9 ~]# curl -L http://aliacs-k8s-cn-hangzhou.oss.aliyuncs.com/bin/kubefed-1.8.4 -o kubefed
[root@iZze7z98ssc50pfzt6be9 ~]# sudo cp kubefed /usr/bin
[root@iZze7z98ssc50pfzt6be9 ~]# sudo chmod +x /usr/bin/kubefed
[root@iZze7z98ssc50pfzt6be9 ~]# kubefed version

配置kubeconfig

在杭州集群master节点中配置hangzhou，beijing两个集群的context，让改节点能通过切换context连接不同的子集群。要修改的内容如下：

1.修改hangzhou集群的kubeconfig的cluster，user，context的名字为hangzhou
2.拷贝beijing集群kubeconfig中的cluster，user，context内容到a）步骤中kubeconfig，并修改相应的cluster，user，context名字为beijing

为了方便初学者，我们提供了一个自动化的脚本，可以自动通过ssh从您指定的集群中下载kubeconfig配置文件，并合并成一个整体。
通过执行脚本来自动生成~/.kube/config文件。脚本需要指明从哪些集群上下载kubeconfig文件并合并，格式如下python context.py -H hangzhou:1.1.1.1,beijing:2.2.2.2 注意参数替换成你自己的集群Region和IP，脚本可能会要求您输入ssh的登录密码。

[root@iZbp1bpj58bdzdosdxxf82Z ~]# curl http://aliacs-k8s-cn-hangzhou.oss.aliyuncs.com/tools/context.py > context.py
[root@iZbp1bpj58bdzdosdxxf82Z ~]# sudo pip install pyyaml
[root@iZbp1bpj58bdzdosdxxf82Z ~]# unset KUBECONFIG
[root@iZbp1bpj58bdzdosdxxf82Z ~]# python context.py -H ${HOST}
Info: host, hangzhou:118.31.177.21,beijing:47.95.96.234 .
Info: file /root/.kube/config successfully generated.

配置结果如下：

[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubectl config get-contexts
CURRENT   NAME       CLUSTER               AUTHINFO                    NAMESPACEhangzhou   kubernetes-hangzhou   kubernetes-admin-hangzhou
*         beijing    kubernetes-beijing    kubernetes-admin-beijing

配置alidns.yaml文件

zones填写您前面申请的域名，注意以点号结尾。并且替换您的accesskeyid和accesskeysecret.

cat >alidns.yaml <<EOF
[Global]
access-key-id = <Your-key-id>
access-key-secret = <Your-key-secret>
zones = spacexnice.xyz.
EOF

初始化控制federation平面

通过本条命令初始化federation控制平面，参数如下：

     kubefed init federation \ # 联邦的名字--host-cluster-context=hangzhou \ # 主集群的context名字
            --dns-provider="alidns" \ # DNS服务提供商
            --dns-zone-name="spacexnice.xyz." \ # 前面注册好的域名，必须以.结束
            --dns-provider-config="alidns.yaml" \ # alidns配置文件
            --image="registry.cn-hangzhou.aliyuncs.com/google-containers/hyperkube-amd64:v1.8.4-4_99c084ce" \ # hyperkube镜像
            --etcd-image='registry.cn-hangzhou.aliyuncs.com/google-containers/etcd-amd64:3.1.11' \ #etcd 镜像
            --etcd-persistent-storage=false # 关闭etcd持久存储
[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubefed init federation \--host-cluster-context=hangzhou \
            --dns-provider="alidns" \
            --dns-zone-name="spacexnice.xyz." \
            --dns-provider-config="alidns.yaml" \
            --image="registry.cn-hangzhou.aliyuncs.com/google-containers/hyperkube-amd64:v1.8.4-4_99c084ce" \
            --etcd-image='registry.cn-hangzhou.aliyuncs.com/google-containers/etcd-amd64:3.1.11' \
            --etcd-persistent-storage=false

Creating a namespace federation-system for federation system components... done
Creating federation control plane service..... done
Creating federation control plane objects (credentials, persistent volume claim)... done
Creating federation component deployments... done
Updating kubeconfig... done
Waiting for federation control plane to come up..................................................................................................................................................... done
Federation API server is running at: 120.55.196.1

添加集群至federation

目前为止您已经成功的初始化好了Federation的控制平面。接下来需要将各个子集群加入到Federation集群中。

添加hangzhou集群

命令行参数解析kubefed join hangzhou \ #加入联邦的集群命名名字--context=federation \ #联邦的context
            --cluster-context=hangzhou \ #要添加集群的context
            --host-cluster-context=hangzhou #主集群的context
[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubefed join hangzhou \--context=federation \
            --cluster-context=hangzhou \
            --host-cluster-context=hangzhou

[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubectl get cluster --context=federation
NAME       STATUS    AGE
hangzhou   Ready     28s

添加beijing集群

[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubefed join beijing \--context=federation \
            --cluster-context=beijing \
            --host-cluster-context=hangzhou

[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubectl get cluster --context=federation
NAME       STATUS    AGE
hangzhou   Ready     4m
beijing    Ready     59s

后面介绍下集群查询，移除集群，删除联邦等命令

集群查询

查询注册到Federation的kubernetes集群列表

[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubectl get cluster --context=federation
NAME       STATUS    AGE
hangzhou   Ready     4m
beijing    Ready     59s

移除集群

移除beijing集群

[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubefed unjoin beijing --host-cluster-context=hangzhou --context=federation[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubectl get clusters --context=federation
NAME       STATUS    AGE
hangzhou   Ready     1d

删除集群联邦

集群联邦控制平面的删除功能还在开发中，目前可以通过删除namespace federation-system的方法来清理（注意pv不会删除）。命令在host-cluster-context上执行。

[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubectl delete ns federation-system

创建服务

集群联邦支持以下联邦资源，这些资源会自动在所有注册的kubernetes集群中创建.

Federated ConfigMap
Federated Service
Federated DaemonSet
Federated Deployment
Federated Ingress
Federated Namespaces
Federated ReplicaSets
Federated Secrets
Federated Events（仅存在federation控制平面）

创建service

[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubectl run nginx --image nginx --context=federation
[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubectl expose deploy nginx --port 80 --target-port 80 --type LoadBalancer --context=federation
[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubectl get svc --context=federation

您还可以通过kubectl scale deploy nginx –replicas=3 –context=federation来扩展nginx副本，然后观察nginx应用在各个子集群中的分布情况。

[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubectl get deploy --context=beijing
[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubectl get deploy --context=hangzhou

创建deployment

[root@iZbp1bpj58bdzdosdxxf82Z ~]# cat deployment-nginx.yaml
apiVersion: extensions/v1beta1
kind: Deployment
metadata:name: nginx-deployment
spec:replicas: 3template:metadata:labels:app: nginxspec:containers:- name: nginximage: nginx:1.7.9ports:- containerPort: 80
[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubectl create -f deployment-nginx.yaml --context=federation

查看federation service

[root@iZbp1bpj58bdzdosdxxf82Z ~]# kubectl describe svc nginx --context=federation
Name:            nginx
Namespace:        default
Labels:            app=nginx
Annotations:        federation.kubernetes.io/service-ingresses={"items":[{"cluster":"hangzhou","items":[{"ip":"120.55.149.69"}]},{"cluster":"shanghai","items":[{"ip":"139.196.70.146"}]}]}
Selector:        app=nginx
Type:            LoadBalancer
IP:
LoadBalancer Ingress:    120.55.149.69, 139.196.70.146
Port:            http    80/TCP
Endpoints:        <none>
Session Affinity:    None
Events:            <none>

通过域名访问服务：

[root@iZbp1bpj58bdzdosdxxf82Z ~]# curl nginx.default.fed.svc.spacexnice.xyz
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>body {width: 35em;margin: 0 auto;font-family: Tahoma, Verdana, Arial, sans-serif;}
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p><p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p><p><em>Thank you for using nginx.</em></p>
</body>
</html>

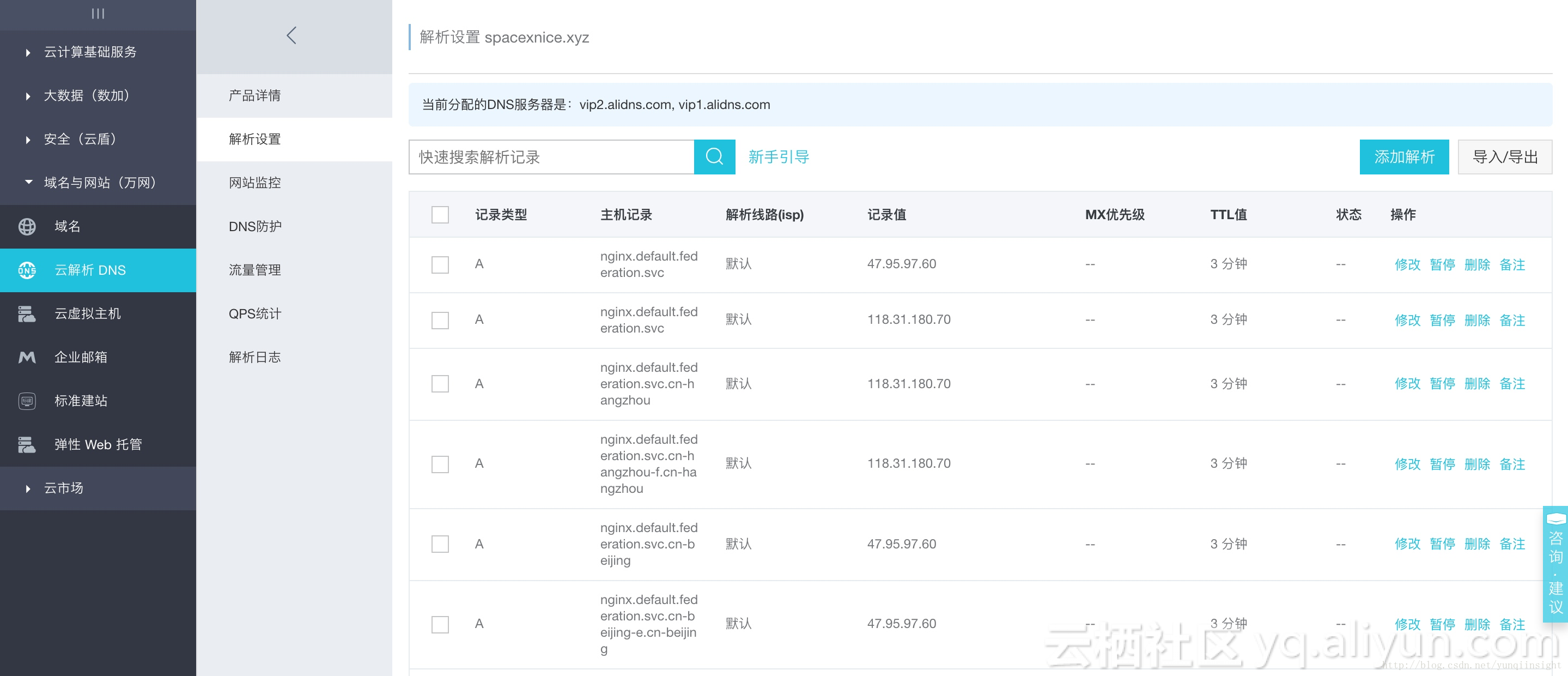

查看云解析dns的record记录

我们可以在阿里云云解析控制台看见刚刚添加的nginx的dns记录。

图片描述

总结

Federation为您提供一种多集群管理的途径，统一管理多云（multi-cloud）资源，并提供了一种灾备的新途径。阿里云Kubernetes服务也将进一步简化Federation的用户体验，将容器服务Kubernetes集群管理与Federation完美结合在一起。也欢迎您的意见和建议，帮助我们迭代产品能力。
