在网上看过很多HBaes架构相关的文章，内容深浅不一，直到发现了一篇MapR官网的文章，写得实在太生动了。

https://mapr.com/blog/in-depth-look-hbase-architecture/#.VdMxvWSqqko，

因此，以这篇文章作为骨架，翻译了许多原文的内容，同时对一些细节进行自己的扩展，形成本文。

HBase架构组成

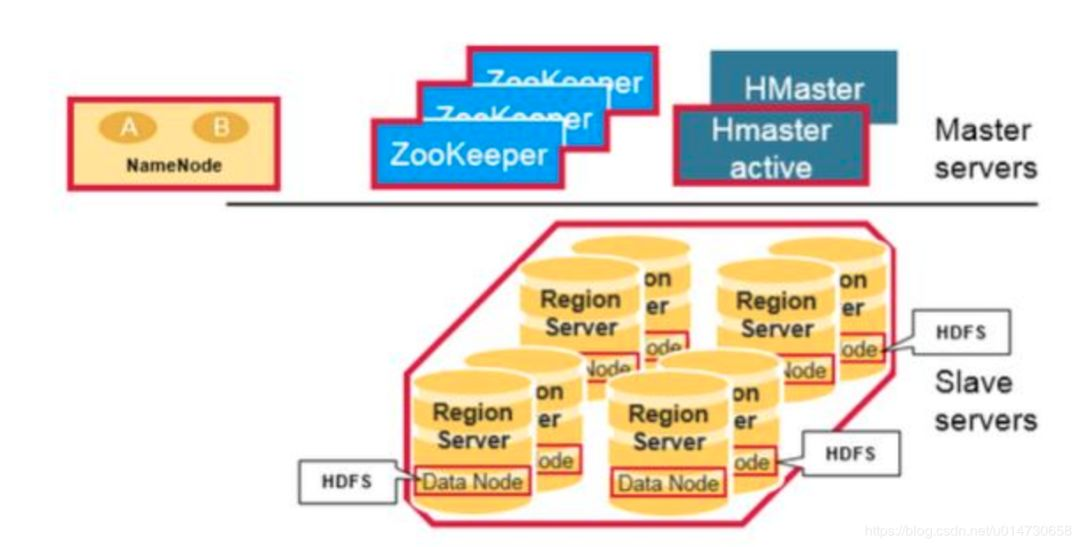

从物理结构上，HBase包含了三种类型的server，zookeeper、HMaster、region server，采用一种主从模式的结构。

region server主要用来服务读和写操作。当用户通过client访问数据时，client会和HBase RegionServer 进行直接通信。
HMaster主要进行region server的管理、DDL（创建、删除表）操作等。
Zookeeper是HDFS（Hadoop Distributed File System）的一部分，主要用来维持整个集群的存活，保障了HA，故障自动转移。

而底层的存储，还是依赖于HDFS的。

Hadoop的DataNode存储了Region Server所管理的数据，所有HBase的数据都是存在HDFS中的。
Hadoop的NameNode维护了所有物理数据块的metadata。

1.1 region server

HBase 的tables根据rowkey的范围进行水平切分，切分后分配到各个regions。一个region包含一个表在start key和end key所有行。region会被分配到集群中的各个region server，而用户都是跟region server进行读写交互。一个region一般建议大小在5-10G。

1.2 HBase HMaster

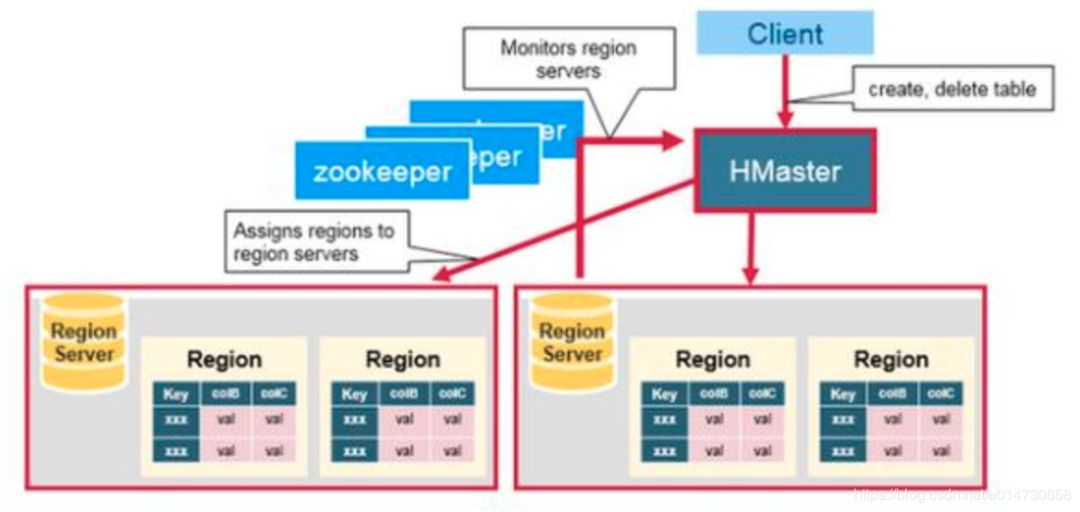

一般也叫作HMaster，HMaster主要职责包括两个方面：

与region server的交互，对region server进行统一管理：启动时region的分配、崩溃后恢复的region重新分配、负载均衡的region重新分配
Admin相关功能：创建、删除、更新表结构等DDL操作

1.3 Zookeeper

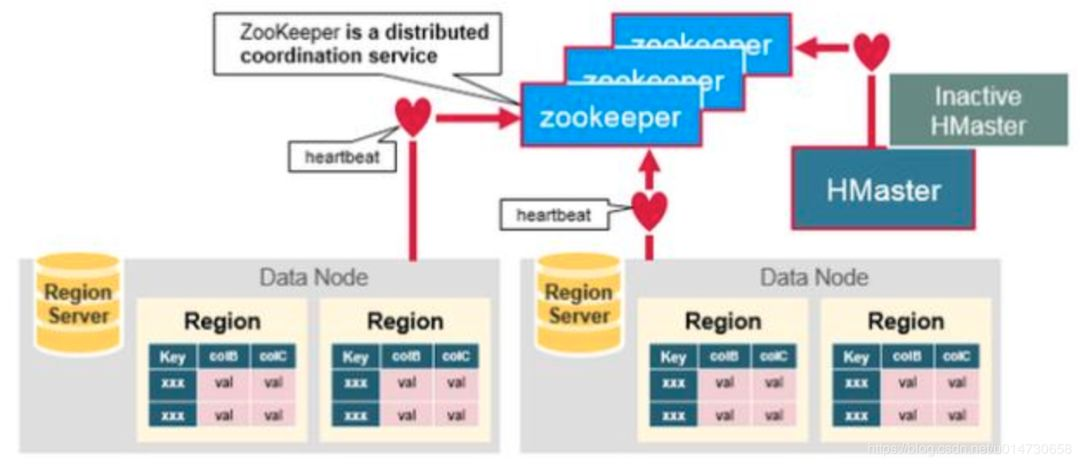

HBase使用Zookeeper作为分布式协调服务，来维护集群内的server状态。

Zookeeper通过 heartbeat 维护了哪些server是存活并可用的，并提供server的故障通知。同时，使用一致性协议来保证各个分布式节点的一致性。

这里，需要特别关注，zookeeper负责来HMaster的选举工作，如果一个HMater节点宕机了，就会选择另一个HMaster节点进入active状态。

1.4 这些组件如何一起协调工作

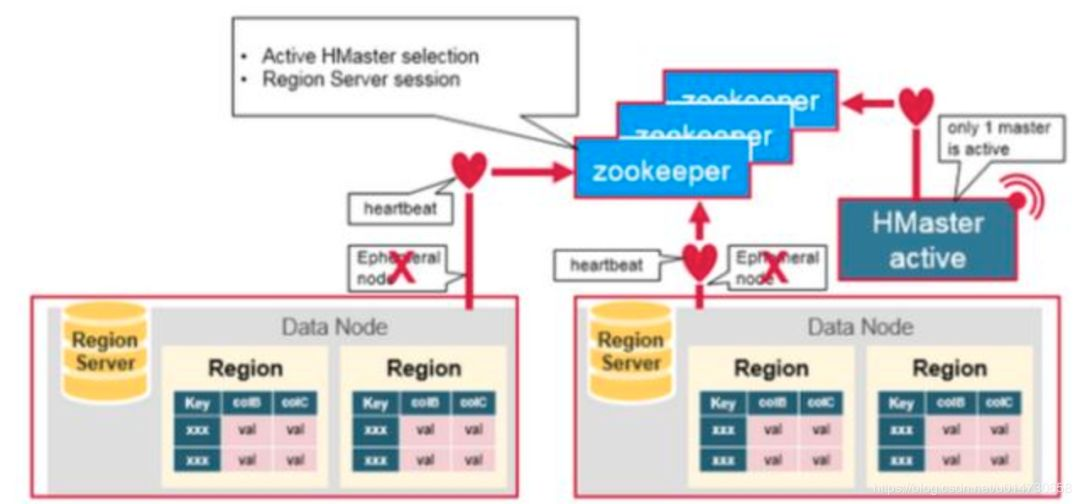

Zookeeper用来共享分布式系统中成员的状态，它会和region server、HMaster（active）保持会话，通过heartbeat维持与这些ephemeral node（zk中的临时节点概念）的活跃会话。

下面，我们可以看到，zk在其中起到了最核心的作用。

多个HMaster会去竞争成为zookeeper上的临时节点，而zookeeper会将第一个创建成功的HMaster作为唯一当前active的HMaster，其他HMater进入stand by的状态。这个active的HMaster会不断发送heartbeat给zk，其他stand by状态的HMaster节点会监听这个active HMaster的故障信息。一旦发现active HMaster宕机了，就会重新竞争新的active HMaster。这就实现了HMaster的高可用。

每个region server会创建一个ephemeral node。HMaster会监视这些节点来确认哪些region server是可用的，哪些节点发生了故障宕机了。

如果一个region server或者active的HMaster 没有发送heatbeat给zk，那么和zk之间的会话将会过期，并且zk上会删掉这个临时节点，认为这个节点发生故障需要下线了。

其他监听者节点会收到这个故障节点被删除的消息。比如actvie的HMaster会监听region server的消息，如果发现某个region server下线了，那么就会重新分配region server来恢复相应的region数据。再比如，stand by的HMaster节点会监听active 的HMaster节点，一旦收到故障通知，就会竞争上线成为新的active HMaster。

1.5 第一次访问HBase

有一个特殊的HBase目录表，叫做META table，保存了集群中各个region的位置。zookeeper中保存了这个meta table 的位置信息。

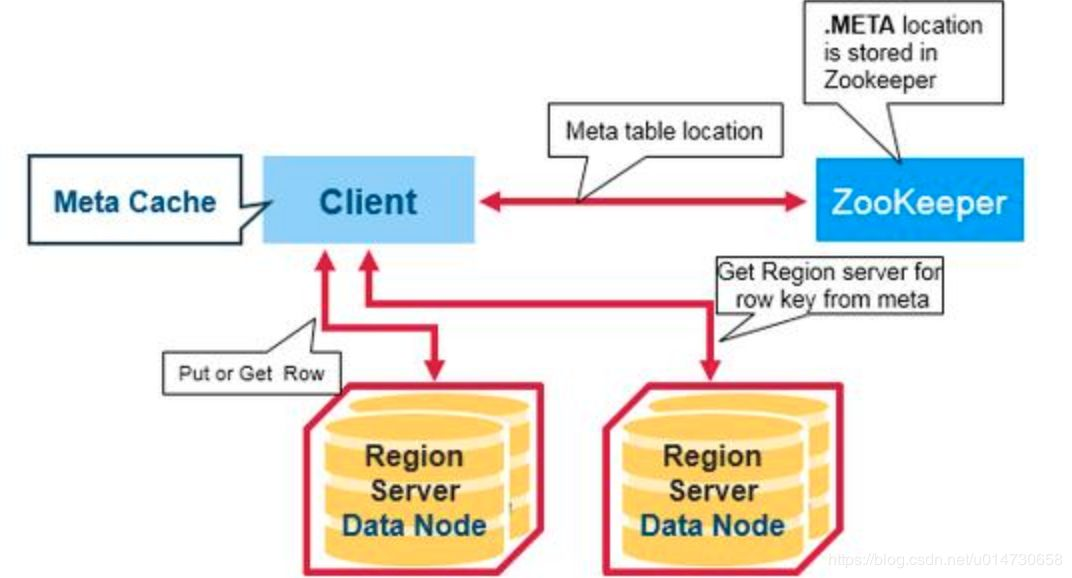

当我们第一次访问HBase集群时，会做以下操作：

1）客户端从zk中获取保存meta table的位置信息，知道meta table保存在了哪个region server，并在客户端缓存这个位置信息；

2）client会查询这个保存meta table的特定的region server，查询meta table信息，在table中获取自己想要访问的row key所在的region在哪个region server上。

3）客户端直接访问目标region server，获取对应的row

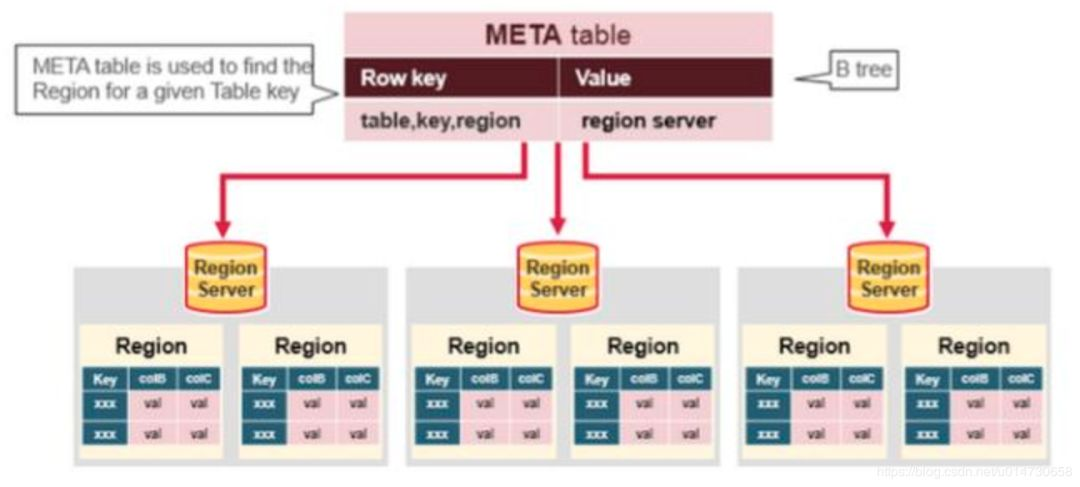

进一步，我们了解一下meta table的存储结构。

Meta table保存了所有region信息的一张表
Meta table存储的数据形式类似一颗b树
以keyvalue形式保存数据
Key: region的table name, start key等信息 Values: region server的相关信息

深入region server

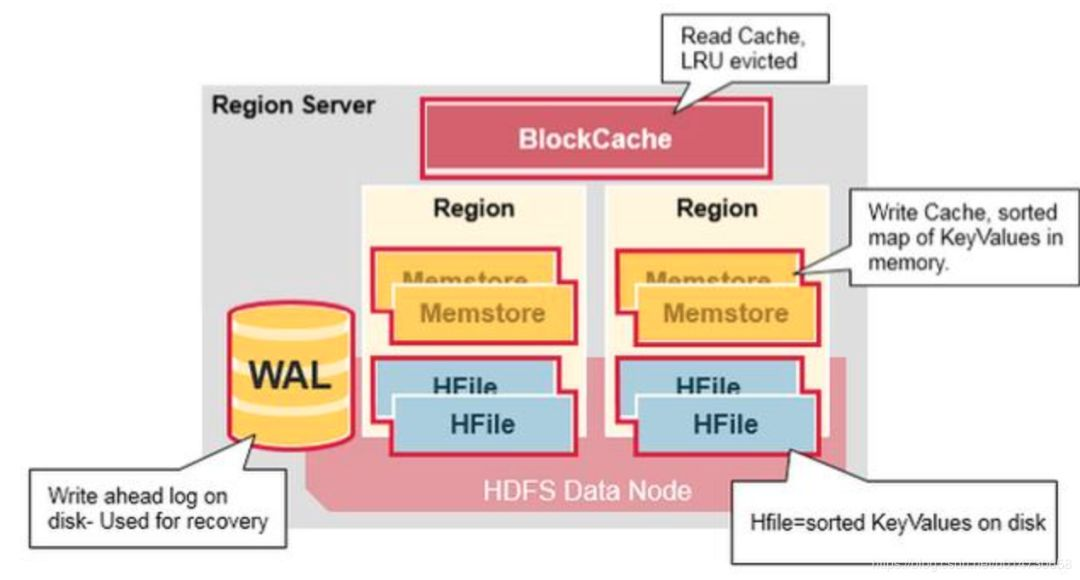

一个region server运行在一个HDFS的data node上，并且拥有以下组件：

WAL：全称Write Ahead Log，属于分布式系统上的文件。主要用来存储还未被持久化到磁盘的新数据。如果新数据还未持久化，节点发生宕机，那么就可以用WAL来恢复这些数据。
BlockCache：是一个读缓存。它存储了被高频访问的数据。当这个缓存满了后，会清除最近最少访问的数据。
MenStore: 是一个写缓存。它存储了还未被写入磁盘的数据。它会在写入磁盘前，对自身数据进行排序，从而保证数据的顺序写入。每个region的每个colum family会有一份对应的memstore。（没错，如果节点宕机了，存在这个缓存里的数据没有落盘，可以通过WAL保证这些数据不会丢失）
HFiles：按照字典序存储各个row的键值。

2.1 HBase写数据与region server的交互

整个写的过程更加复杂，而与region server的交互式最重要的一部分，这里只介绍跟region server的交互。

主要分为两个步骤，写WAL 和写缓存。

“实际上，这里除了保证数据不丢，还跟提高写入效率有关，具体后续专门写一个相关文档进行展开说明”

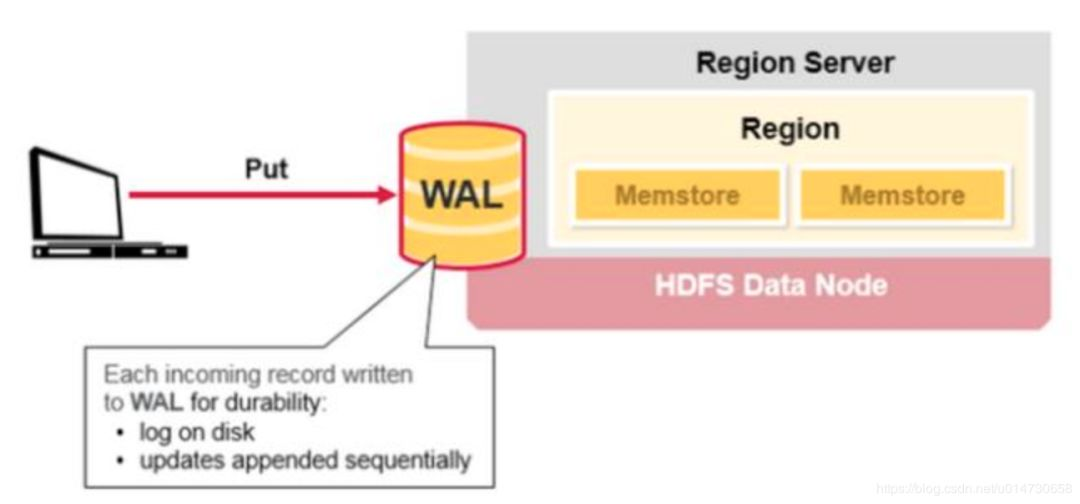

1）写WAL

当客户端提交了一个put 请求，那么在region server上需要首先写WAL(write-ahead-log)。

需要注意三点：

Hlog是一个region server上一个，并不是一个region一个
写入数据是添加在log尾部
log上的数据主要为了保证没有落盘的数据能在server崩溃后不丢失

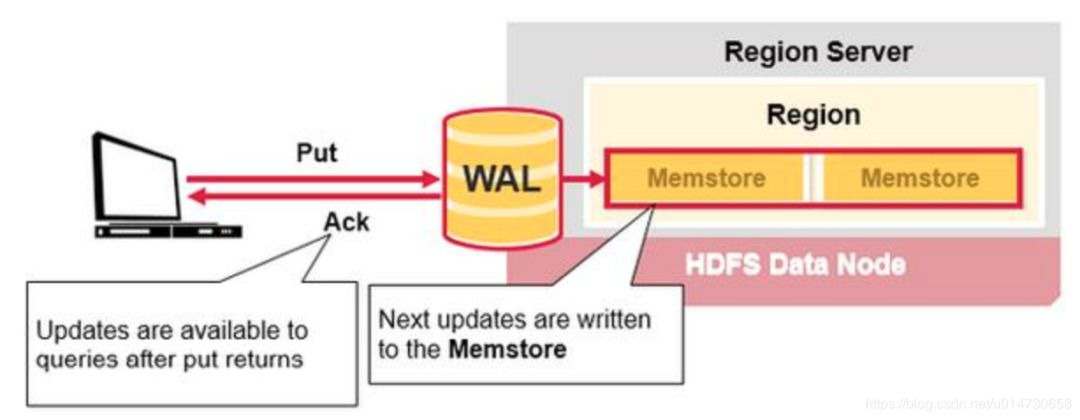

2）写缓存

数据写入WAL成功，才会继续写入MemStore。

然后才会返回ack给客户端，表示写入成功了。

2.2 HBase MemStroe

MemStore主要保存数据更新在内存中，以字典序的KeyValue形式，跟HFile里面保存的一样。

每一个column family会有一个对应的memstore

更新的数据会在memstore中以key-value形式排好序存储，注意看图，按字典序排，同时按version的倒序排列。

我们可以看到，key的组成包括rowkey-cf-col-version。

2.3 HBase region flush

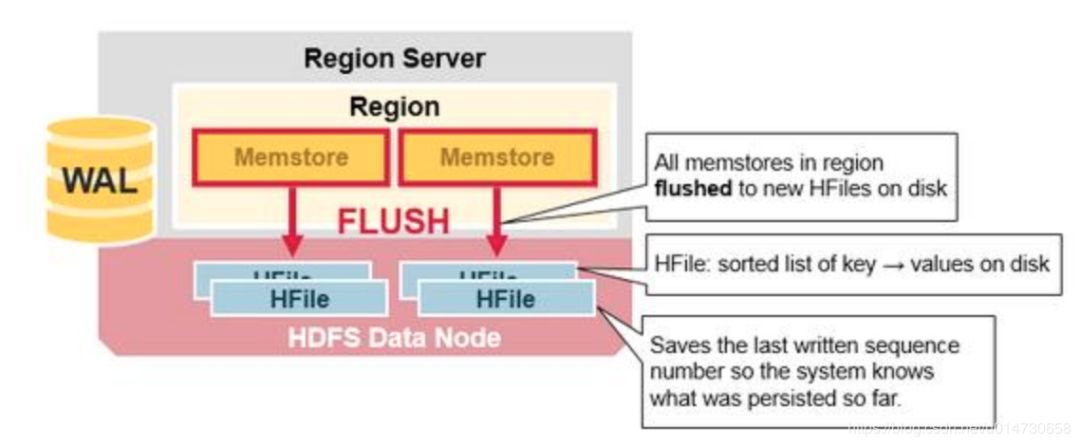

当MemStore存储了足够多的数据，整个有序集会被写入一个新的HFile文件中，保存在HDFS。

HBase中每个colum family会有多个HFile，用来存储实际的keyValue。

注意，这里解释了为什么HBase中columfaily的数量是有限制的（具体是多少？）。

每一个cf有一个对应的MemStore，当一个MemStore满了，所属region的所有memstore都会被flush到磁盘。所以MemStore的flush的最小单位是一个region，而不是一个MemStore。

flush的同时，它还会存储一些额外的信息，比如最后一个写的序列号，让系统知道它当前持久化到什么位置了。

最大的序列号作为元数据，会被存储在每个HFile中，表示持久化到哪个位置了，下一次持久化应该从哪里继续。一个region启动时，会读取每个HFile的序列号，然后最大的序列号会被用来作为新的起始序列号。

深入HFile

3.1 HFile的写入

HBase中，数据以有序KV的形式，存储在HFile中。当MemStore存储了足够的数据，全部kv对被写入HFile存入HDFS。

这里写文件的过程是顺序写，避免了硬盘大量移动磁头的过程，比随机写高效很多。

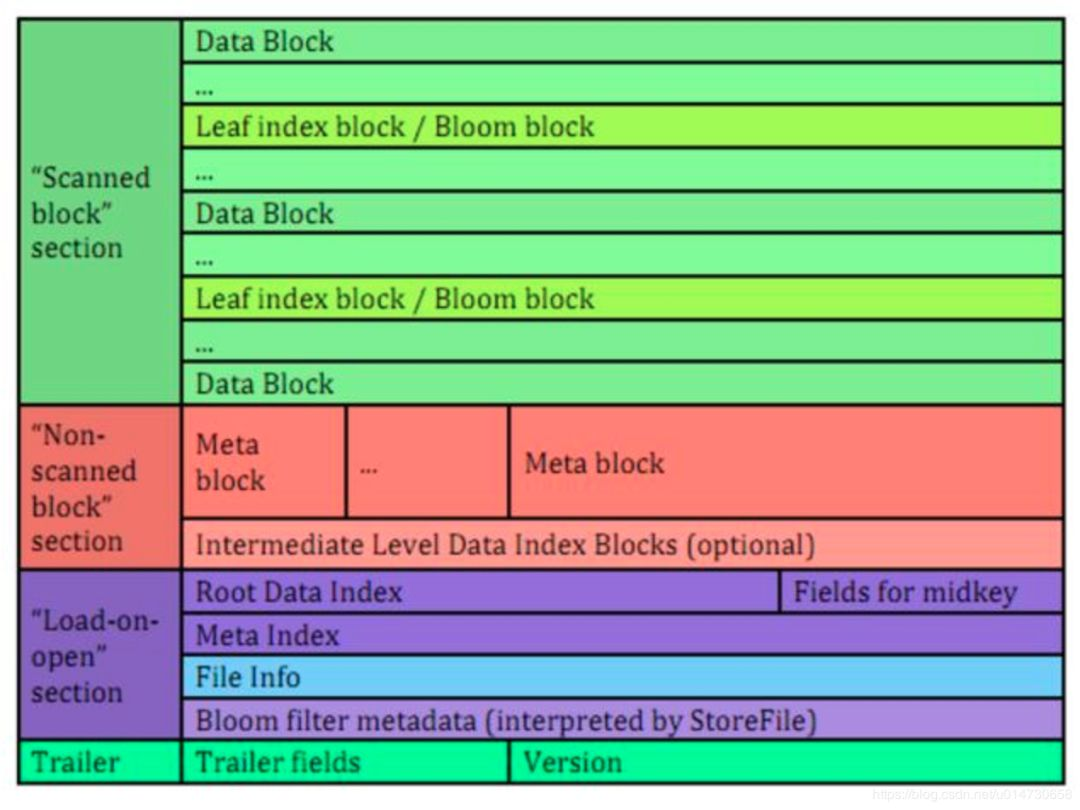

HFile的逻辑结构如图：

主要分为四个部分：Scanned block p，Non-scanned block p，Opening-time data p和Trailer。

Scanned block p：表示扫描HFile时，这部分所有数据块都会被读取，包括Leaf Index Block和Bloom Block。
Non-scanned block p：表示在扫描HFile时不会被读取，主要包括Meta Block和Intermediate Level Data Index Blocks两部分。
Load-on-open-p：表示在HBase的region server启动时，会被加载到内存中。包括FileInfo、Bloom filter block、data block index和meta block index。
Trailer：表示HFile的基本信息、各个部分的偏移值和寻址信息。

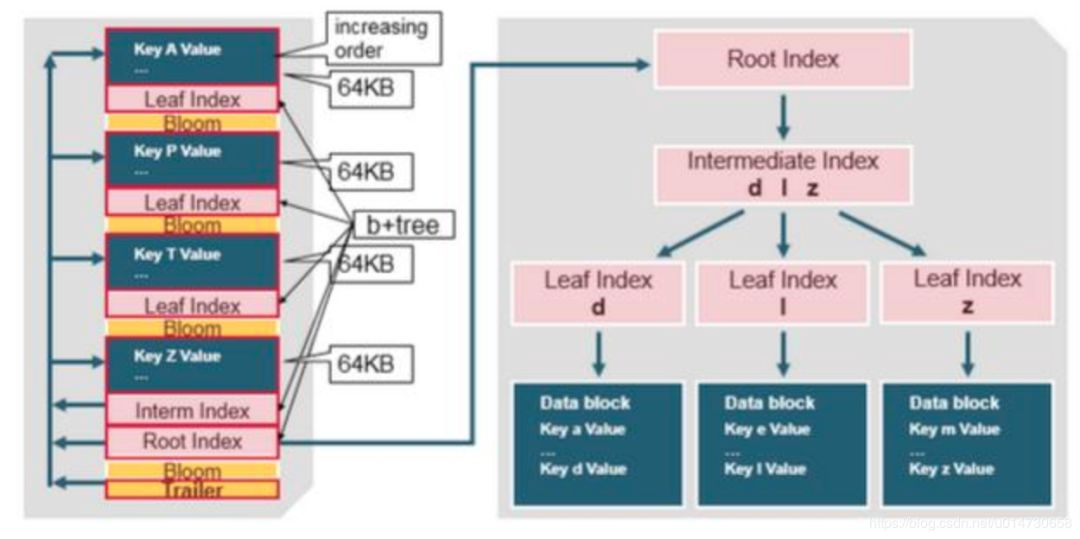

文件中采用类似b+树都多层索引：

Kv对按递增顺序存储；
Root index指向非叶子结点
每个数据块的最后一个key被放入中间索引(b+树的非叶子结点)
每个数据块有自己的叶子索引（b+树的叶子结点）
叶子索引通过row key指向64kb的kv数据块

文件的末尾有个trailer节点，指向了meta block。trailer节点还拥有其他信息，比如布隆过滤器和时间范围信息。

布隆过滤器帮助我们过滤那些不包含在这个HFilfe中的rowkey。

时间范围信息用来跳过那些不在这个HFilie时间范围内的row。

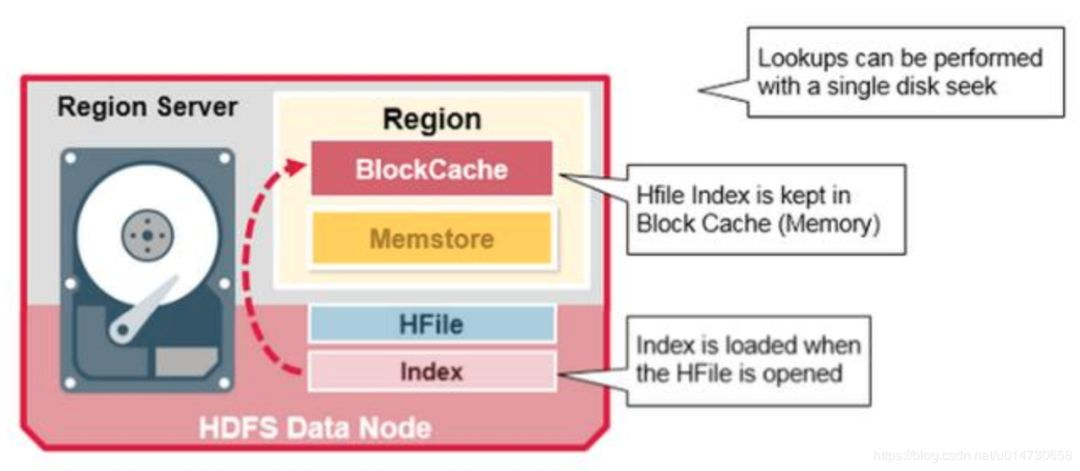

因此，当一个HFile被读取后，HFile的索引信息就会被缓存在BlockCache中，这样使得查询只需要一次磁盘查询操作，后续查找只需要读取blockcache内的索引信息即可。

region server上的实体结构关系如下：

regionserver : region = 1 : n，每个region server上有多个region。

region : store= 1 ：n，每个region里面有多个store

store : memstore = 1 : 1。

Memstore:Hfile = 1:n。
