简介
分布式任务调度 SchedulerX 是阿里巴巴基于 Akka 架构自研的的分布式任务调度平台，今天正式登陆阿里云容器服务Kubernetes应用目录，支持用户以云原生的方式获取定时、工作流任务编排、分布式批量调度等功能，同时具有高可靠、海量任务、秒级调度能力，Schedulerx详细信息请查看产品文档了解更多。
本文将带您快速了解如何在阿里云容器服务Kubernetes上使用Schedulerx，让您在5min内以云原生的方式获得强大的任务调度能力。
前提条件
- 创建Kubernetes集群
- 开通EDAS（免费）
- EDAS组件中心开通Schedulerx组件（免费）
安装SchedulerX任务调度组件
- 登录容器服务Kubernetes 版控制台；
- 在左侧导航栏选择市场 > 应用目录，在右侧选中 ack-schedulerx；
-
进入ack-schedulerx安装页面，点击参数标签页填写以下参数：
- controller.cluster_id（Kubernetes集群id）
-
controller.region_id（region id），目前支持的region如下：
- cn-shanghai
- cn-beijing
- cn-hangzhou
- cn-shenzhen
-
检查安装结果：
-
CRDs安装正确：运行命令“kubectl get crd | grep schedulerx”，应该打印出3个CRD，分别是：
- xgroups.schedulerx.alibabacloud.com
- xcronjobs.schedulerx.alibabacloud.com
- xagentpools.schedulerx.alibabacloud.com
- Controller安装正确：运行命令“kubectl get pods -n schedulerx-system”，应该有一个运行状态为Running的pod：
-
核心概念
用户使用Schedulerx需要理解3个概念：
分组
具有两个功能：
- 客户端的组织单位
- 任务的组织单位
任务
调度单位，用户需要创建任务，配置所属分组；
客户端
任务执行节点，用户需要引入Schedulerx客户端，实现对应Java任务处理接口，配置所属分组启动名为SchedulerxWorker的Agent。
三者的关系就是任务只能调度到对应分组的客户端，比如我们创建分组group-sample，在该分组下创建任务job-sample，同时配置所属分组为group-sample来启动客户端agent1, agent2, agent3，那么job-sample就会调度到agent1, agent2, agent3上面运行。
更多概念见名词解释。
创建分组
CRD信息
ack-schedulerx提供CRD创建分组，信息如下：
GVK信息
group，version，kind信息如下：
- apiVersion：schedulerx.alibabacloud.com/v1alpha1
- kind: XGroup
spec信息
| 参数名 | 类型 | 默认值 | 是否必填 | 说明 |
|---|---|---|---|---|
| appName | string | 无 | 必填 | 应用名，用户自定义，用于后续管理 |
例子
创建xgroup.yaml文件，包含以下内容：
apiVersion: schedulerx.alibabacloud.com/v1alpha1
kind: XGroup
metadata:name: xgroup-sample
spec:appName: ackApp在Kubernetes中运行以下命令：
kubectl apply -f xgroup.yaml查看xgroup资源：
kctl get xgroup xgroup-sample -o yaml打印结果如下：
apiVersion: schedulerx.alibabacloud.com/v1alpha1
kind: XGroup
metadata:annotations:kubectl.kubernetes.io/last-applied-configuration: |{"apiVersion":"schedulerx.alibabacloud.com/v1alpha1","kind":"XGroup","metadata":{"annotations":{},"name":"xgroup-sample","namespace":"default"},"spec":{"appName":"ackApp"}}creationTimestamp: "2019-09-19T04:21:12Z"finalizers:- GroupCleanupgeneration: 1name: xgroup-samplenamespace: defaultresourceVersion: "143176160"selfLink: /apis/schedulerx.alibabacloud.com/v1alpha1/namespaces/default/xgroups/xgroup-sampleuid: e9a1fb81-da94-11e9-a156-be9f1a43fbb7
spec:appName: ackApp

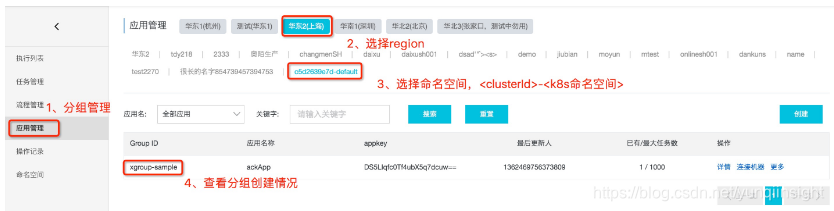

status:appGroupId: 283conditions:- lastTransitionTime: "2019-09-19T04:21:12Z"lastUpdateTime: "2019-09-19T04:21:12Z"reason: CreateGroupSuccessstatus: "True"type: Ready看到status中conditions中Ready为true表示创建成功，此时可以登录应用分组管理控制台查看分组创建情况：
注意事项
- 分组下如果任务数不为0，或者客户端数量不为0，无法删除分组；
- 分组一旦创建，不允许更新，如果需要更新请删除后创建；
创建/更新/删除任务
CRD信息
ack-schedulerx提供CRD创建/更新/删除任务，创建和更新都是apply自定义资源，删除就是删除该资源，CRD信息如下：
GVK信息
group，version，kind信息如下：
- apiVersion：schedulerx.alibabacloud.com/v1alpha1
- kind: XCronJob
spec信息
| 参数名 | 类型 | 默认值 | 是否必填 | 说明 |
|---|---|---|---|---|
| group | string | 无 | 是 | 该任务所属分组名 |
| jobType | string | java | 否 | 任务类型，指实现任务的编程语言，当前支持 java, python, shell, go |
| jobProcessor | string | 无 | 否（有条件） | 任务实现全限定类名，如果jobType == java， 该字段必填 |
| content | string | 无 | 否（有条件） | 任务实现代码，如果jobType != java，该 字段必填 |
| executeMode | string | standalone | 否 | 任务执行模式，当前支持standalone, broadcast, parallel, grid, batch，具体意思见执行模式文档，demo程序见 |
| description | string | 无 | 否 | 任务描述 |
| timeType | int | 1 | 否 | 任务调度表达式类型，当前支持cron(1)，fix_rate(3), second_delay(4) |
| timeExpression | string | 无 | 是 | 任务调度表达式，比如： cron: 0 0 2 ? 要确保频率大于分钟级; fix_rate: 30(>0) 单位是s, 每30s运行一次; second_delay: 2(1-60) 单位是s, 上次运行结束后延迟2s运行下次 |
| parameters | string | 无 | 否 | 任务参数，可以在任务运行时从上下文获取 |
| maxConcurrency | int | 1 | 否 | 最大同时运行任务实例数，默认是1，超过该并发度的调度实例会被忽略 |
| retryMaxAttempts | int | 0 | 否 | 失败重试次数，默认为0，不重置 |
| retryInterval | int | 30 | 否 | 失败重试间隔，单位s，默认30s |
例子
创建xcronjob.yaml文件，包含以下内容：
apiVersion: schedulerx.alibabacloud.com/v1alpha1
kind: XCronJob
metadata:name: xcronjob-sample
spec:group: xgroup-samplejobType: javajobProcessor: processor.SimpleJobProcessorexecuteMode: standalonetimeExpression: 0 0 2 * * ?可以看到指定的group是刚刚创建的group，默认使用cron调度表达式，java任务类型，处理的接口类名是processor.SimpleJobProcessor，在Kubernetes中运行以下命令：
kubectl apply -f xcronjob.yaml查看xcronjob资源：
kctl get xcronjob xcronjob-sample -o yaml打印结果如下：
apiVersion: schedulerx.alibabacloud.com/v1alpha1
kind: XCronJob
metadata:creationTimestamp: "2019-09-19T06:33:13Z"finalizers:- JobCleanupgeneration: 1name: xcronjob-samplenamespace: defaultownerReferences:- apiVersion: schedulerx.alibabacloud.com/v1alpha1blockOwnerDeletion: truecontroller: truekind: XGroupname: xgroup-sampleuid: e9a1fb81-da94-11e9-a156-be9f1a43fbb7resourceVersion: "143570391"selfLink: /apis/schedulerx.alibabacloud.com/v1alpha1/namespaces/default/xcronjobs/xcronjob-sampleuid: 5b5e6e94-daa7-11e9-a76d-4af3350b44d3
spec:executeMode: standalonegroup: xgroup-samplejobProcessor: processor.SimpleJobProcessorjobType: javatimeExpression: 0 0 2 * * ?

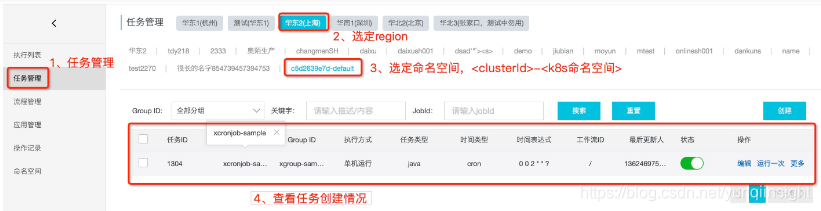

status:conditions:- lastTransitionTime: "2019-09-19T06:33:13Z"lastUpdateTime: "2019-09-19T06:33:14Z"reason: JobUpdateSuccessstatus: "True"type: ReadyjobId: 1304看到status中conditions中Ready为true表示创建成功，此时可以登录任务管理控制台查看任务创建情况，jobId可以方便后续在控制台进行任务和执行历史的搜索：
创建/更新/删除客户端
CRD信息
ack-schedulerx提供CRD创建/更新/删除客户端，创建和更新都是apply自定义资源，删除就是删除该资源，CRD信息如下：
GVK信息
group，version，kind信息如下：
- apiVersion：schedulerx.alibabacloud.com/v1alpha1
- kind: XAgentPool
spec信息
| 参数名 | 类型 | 默认值 | 是否必填 | 说明 |
|---|---|---|---|---|
| group | string | 无 | 是 | 该任务所属分组名 |
| replicas | int | 无 | 是 | 执行器个数 |
| template | PodSpec | 无 | 是 | 任务执行器Pod模板 |
客户端开发
程序开发
开发Schedulerx客户端主要做2件事：
- 初始化 SchedulerxWorker
- 新建实现任务调度的类
初始化SchedulerxWorker
针对不同应用，在初始化 SchedulerxWorker 的时候会有所区别，下面分别说明：
1、独立Java和Spring应用
（1）在应用程序的pom.xml文件中添加 SchedulerxWorker 依赖
<dependency>
<groupId>com.aliyun.schedulerx</groupId>
<artifactId>schedulerx2-worker</artifactId>
<version>${schedulerx2.version}</version>
</dependency>其中${schedulerx2.version}版本见版本说明，使用ack-schedulerx需要至少使用1.0.9版本。
（2）初始化SchedulerxWorker或者作为一个bean注入
private static void initSchedulerxWorker() throws Exception {SchedulerxWorker schedulerxWorker = new SchedulerxWorker();schedulerxWorker.init();}2、Springboot应用
（1）在应用程序的pom.xml文件中添加 SchedulerxWorker 依赖
<dependency>
<groupId>com.aliyun.schedulerx</groupId>
<artifactId>schedulerx2-spring-boot-starter</artifactId>
<version>${schedulerx2.version}</version>
</dependency>其中${schedulerx2.version}版本见版本说明，使用ack-schedulerx需要至少使用1.0.9版本。
（2）初始化 SchedulerxWorker
新建实现任务调度的类
package processor;import com.alibaba.schedulerx.worker.domain.JobContext;
import com.alibaba.schedulerx.worker.processor.JavaProcessor;
import com.alibaba.schedulerx.worker.processor.ProcessResult;/*** @author yanxun on 2019/9/2.*/
public class SimpleJobProcessor extends JavaProcessor {@Overridepublic ProcessResult process(JobContext context) throws Exception {System.out.println("hello schedulerx2.0");return new ProcessResult(true);}
}更多类型见Demo示例。
镜像制作
打包上面程序，启动Schedulerx即可，下面是一个Dockerfile例子：
FROM openjdk:8-jdk-alpine
COPY ./target/schedulerx-k8s-demo-1.0-SNAPSHOT-spring-boot.jar app.jar
ENTRYPOINT ["java","-jar","/app.jar"]为方便大家快速体验，我们已经将例子中的镜像上传供大家使用：
registry.cn-shanghai.aliyuncs.com/schedulerx/demo:latest例子
创建xagentpool.yaml文件，包含以下内容：
apiVersion: schedulerx.alibabacloud.com/v1alpha1
kind: XAgentPool
metadata:name: xagentpool-sample
spec:group: xgroup-samplereplicas: 2template:containers:- name: standaloneimage: registry.cn-shanghai.aliyuncs.com/schedulerx/demo:latest可以看到指定的group是刚刚创建的group，运行两个执行器，执行器镜像为image，该image即客户端镜像。
在Kubernetes中运行以下命令：
kubectl apply -f xagentpool.yaml查看xagentpool资源：
kctl get xagentpool xagentpool-sample -o yaml打印结果如下：
apiVersion: schedulerx.alibabacloud.com/v1alpha1
kind: XAgentPool
metadata:annotations:kubectl.kubernetes.io/last-applied-configuration: |{"apiVersion":"schedulerx.alibabacloud.com/v1alpha1","kind":"XAgentPool","metadata":{"annotations":{},"name":"xagentpool-sample","namespace":"default"},"spec":{"group":"xgroup-sample","replicas":2,"template":{"containers":[{"image":"registry.cn-shanghai.aliyuncs.com/schedulerx/demo:latest","name":"standalone"}]}}}creationTimestamp: "2019-09-25T10:11:39Z"generation: 1name: xagentpool-samplenamespace: defaultownerReferences:- apiVersion: schedulerx.alibabacloud.com/v1alpha1blockOwnerDeletion: truecontroller: truekind: XGroupname: xgroup-sampleuid: c920a50b-df7c-11e9-a76d-4af3350b44d3resourceVersion: "170986882"selfLink: /apis/schedulerx.alibabacloud.com/v1alpha1/namespaces/default/xagentpools/xagentpool-sampleuid: dd83910f-df7c-11e9-a156-be9f1a43fbb7
spec:group: xgroup-samplereplicas: 2template:containers:- image: registry.cn-shanghai.aliyuncs.com/schedulerx/demo:latestname: standaloneresources: {}

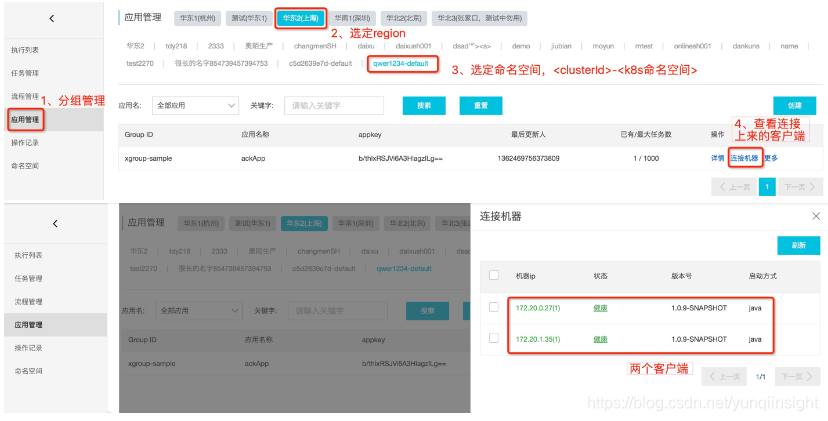

status:conditions:- lastTransitionTime: "2019-09-25T10:11:40Z"lastUpdateTime: "2019-09-25T10:11:40Z"reason: update deployment sucessstatus: "True"type: Ready看到status中conditions中Ready为true表示创建成功，实际上，每个agentPool的创建都会在相同命名空间下创建名为[agentPoolName]-deployment的Deployment，可以自行查看，除此之外可以登录应用分组管理控制台查看执行器启动情况，是否正常连接到schedulerx客户端，可以看到已经正常启动两个客户端：
卸载SchedulerX任务调度组件
容器服务控制台左侧导航栏中“应用 > 发布”菜单，选择Helm标签页，找到发布名称是ack-schedulerx的数据，点击对应的删除即可，有两点注意一下：
- 注意在删除之前请确保集群内的所有XGroup，XCronJob，XAgentPool类型资源都已经删除完毕，否则无法删除CRDs，导致下次安装出现问题。
- XGroup删除之后，对应的schedulerx应用分组不会自动删除，需要用户到应用分组管理控制台手动删除。
更多
Schedulerx还支持报警，工作流调度，运行实例查看，更多功能请查看Schedulerx控制台使用文档，登录Schedulerx控制台进行配置。
