一、推模式架构图
图片引用自 https://github.com/alibaba/Sentinel/wiki/在生产环境中使用-Sentinel
二、原理简述
2.1. 组件版本关系
Spring Cloud Alibaba Version | Sentinel Version | Nacos Version | RocketMQ Version | Dubbo Version | Seata Version |
---|---|---|---|---|---|
2.2.6.RELEASE | 1.8.1 | 1.4.2 | 4.4.0 | 2.7.8 | 1.3.0 |
2021.1 or 2.2.5.RELEASE or 2.1.4.RELEASE or 2.0.4.RELEASE | 1.8.0 | 1.4.1 | 4.4.0 | 2.7.8 | 1.3.0 |
Spring Cloud Version | Spring Cloud Alibaba Version | Spring Boot Version | Nacos Version | jdk |
---|---|---|---|---|
Spring Cloud Hoxton.SR9 | 2.2.6.RELEASE | 2.3.2.RELEASE | 1.4.2 | 1.8.202 |
2.2. 控制台推送规则
将规则推送到Nacos或其他远程配置中心
Sentinel客户端链接Nacos,获取规则配置;并监听Nacos配置变化,如发生变化,就更新本地缓存(从而让本地缓存总是和Nacos一致)
控制台监听Nacos配置变化,如发生变化就更新本地缓存(从而让控制台本地缓存总是和Nacos一致)
三、Sentinel控制台改造
控制台改造主要是为规则实现
DynamicRuleProvider:从Nacos上读取配置
DynamicRulePublisher:将规则推送到Nacos上

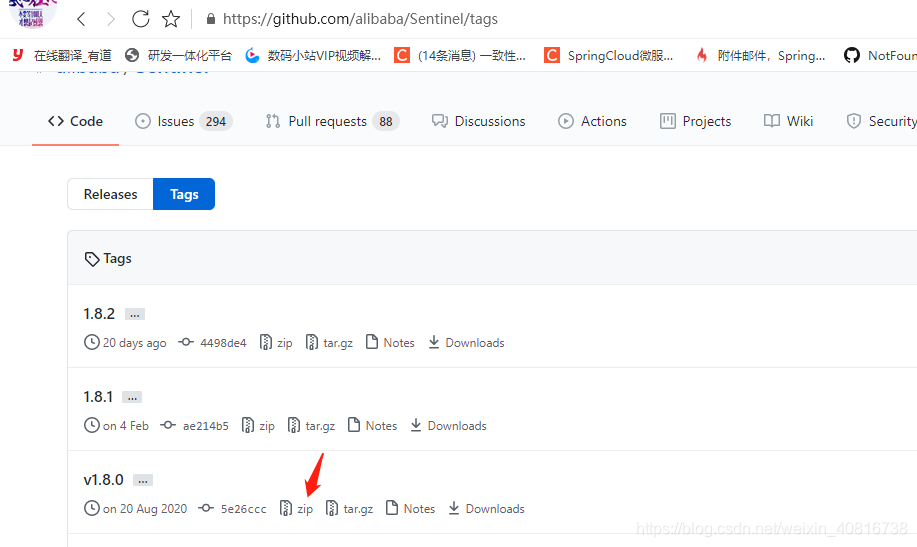

3.1. 下载源码
这里使用1.8版本演示
https://github.com/alibaba/Sentinel/tags

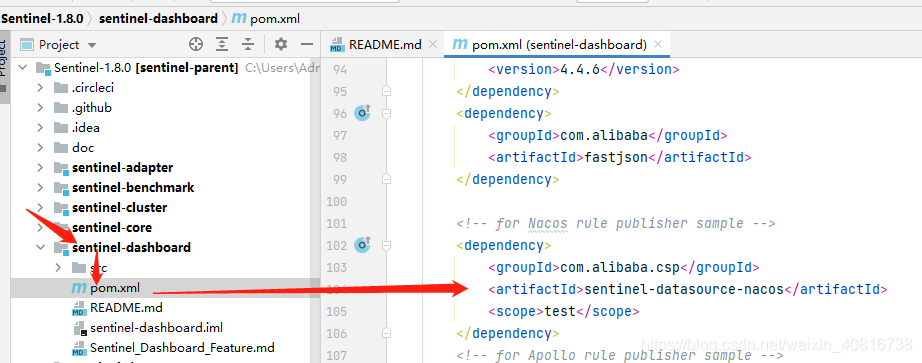

3.2. 修改pom
将
<!-- for Nacos rule publisher sample --><dependency><groupId>com.alibaba.csp</groupId><artifactId>sentinel-datasource-nacos</artifactId><scope>test</scope></dependency>
改为
<!-- for Nacos rule publisher sample --><dependency><groupId>com.alibaba.csp</groupId><artifactId>sentinel-datasource-nacos</artifactId></dependency>

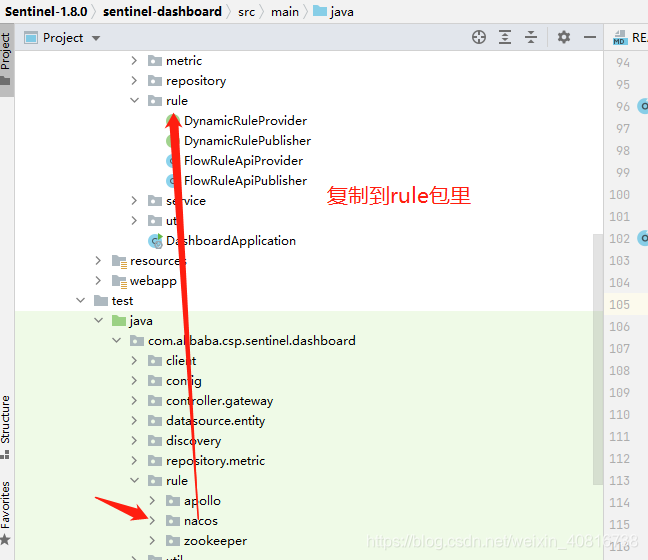

3.3. 重要文件复制
由于sentinel持久化默认不支持持久化,但是官方关于sentinel提供了nacos、zookeeper、apollo这3种方式,但是需要自己集成。
找到 sentinel-dashboard/src/test/java/com/alibaba/csp/sentinel/dashboard/rule/nacos
目录,将整个目录拷贝到 sentinel-dashboard/src/main/java/com/alibaba/csp/sentinel/dashboard/rule/nacos
,如图:

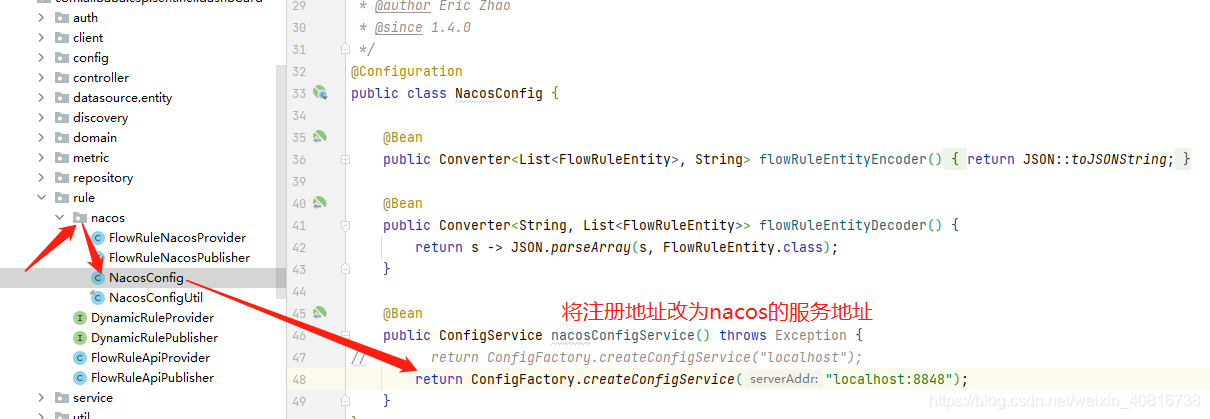

3.4. 注册地址修改

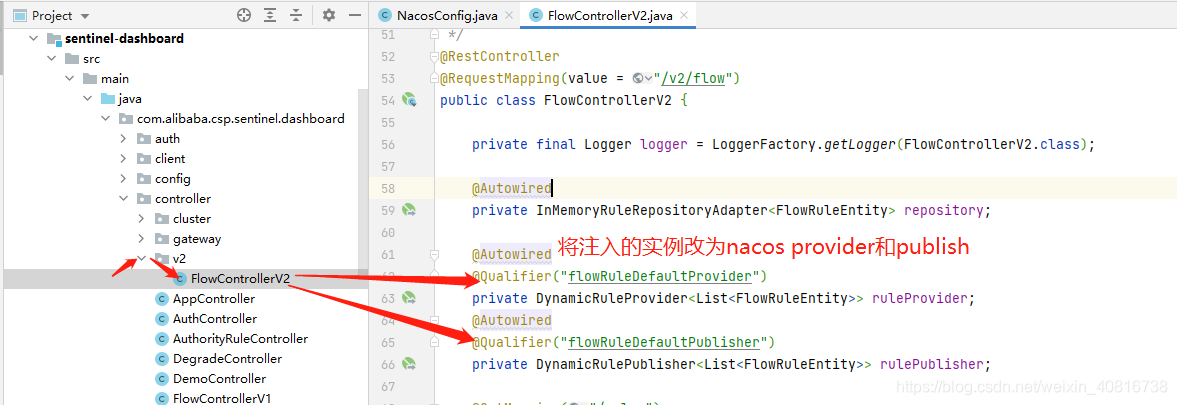

3.5. 请求实例需改

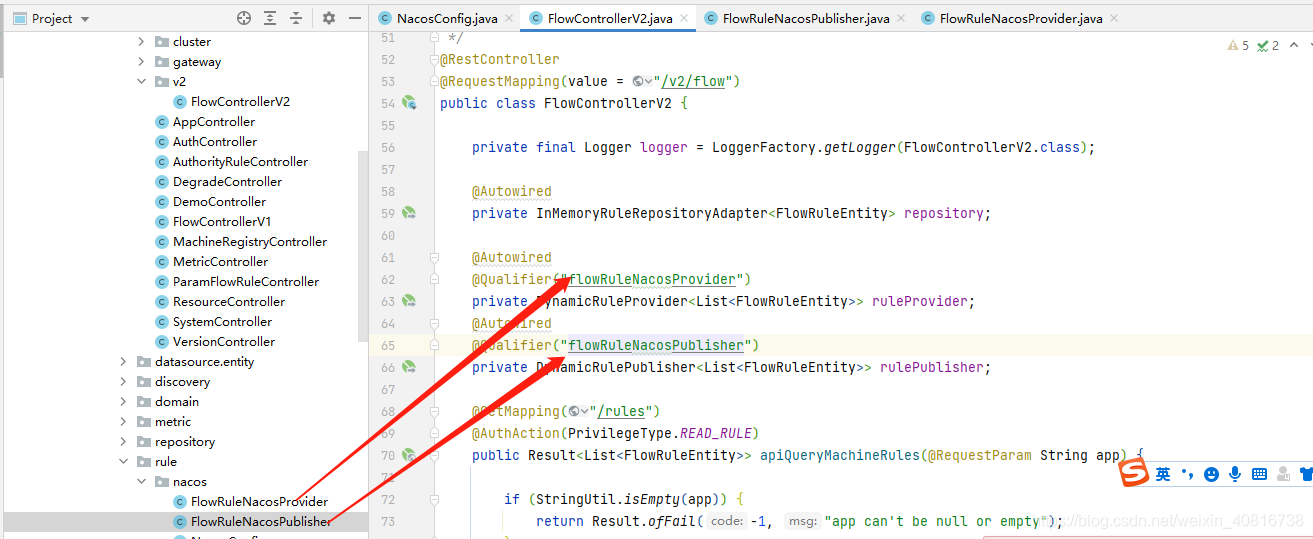

修改sentinel页面端保存规则请求的url控制层
修改后的配置
@Autowired@Qualifier("flowRuleNacosProvider")private DynamicRuleProvider<List<FlowRuleEntity>> ruleProvider;@Autowired@Qualifier("flowRuleNacosPublisher")private DynamicRulePublisher<List<FlowRuleEntity>> rulePublisher;
3.6. 菜单新增

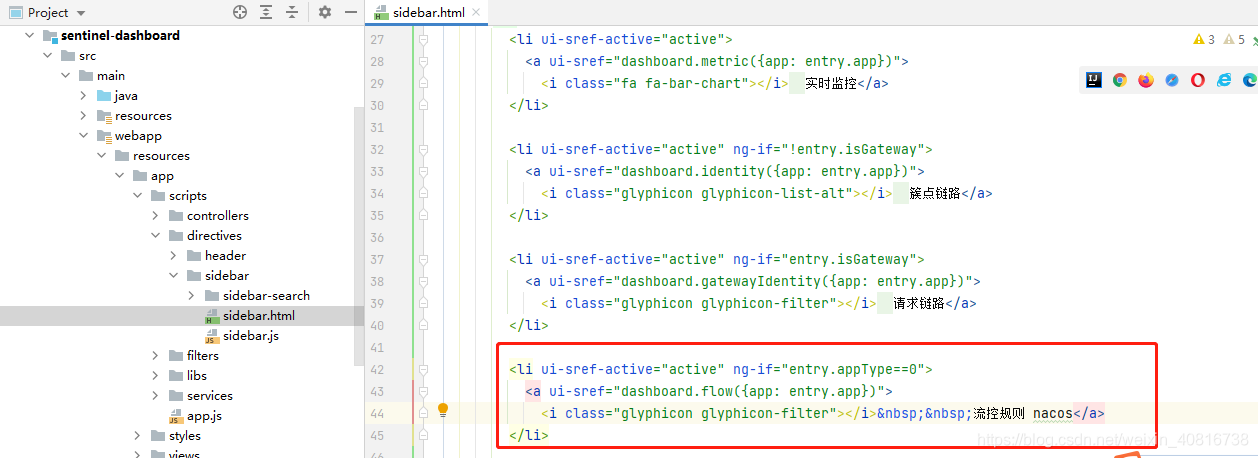

修改 sentinel-dashboard/src/main/webapp/resources/app/scripts/directives/sidebar/sidebar.html
,找到:
修改后

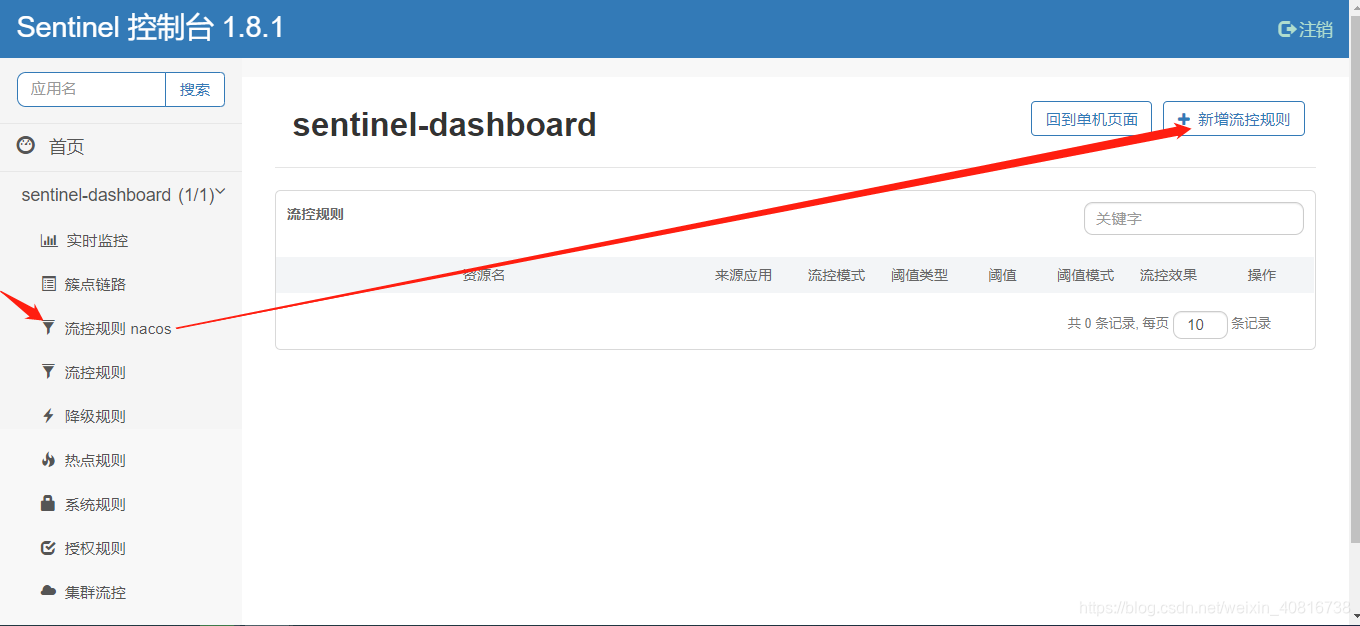

齐活儿啦!终于把流控规则改造成推模式持久化啦!
四、编译 & 启动

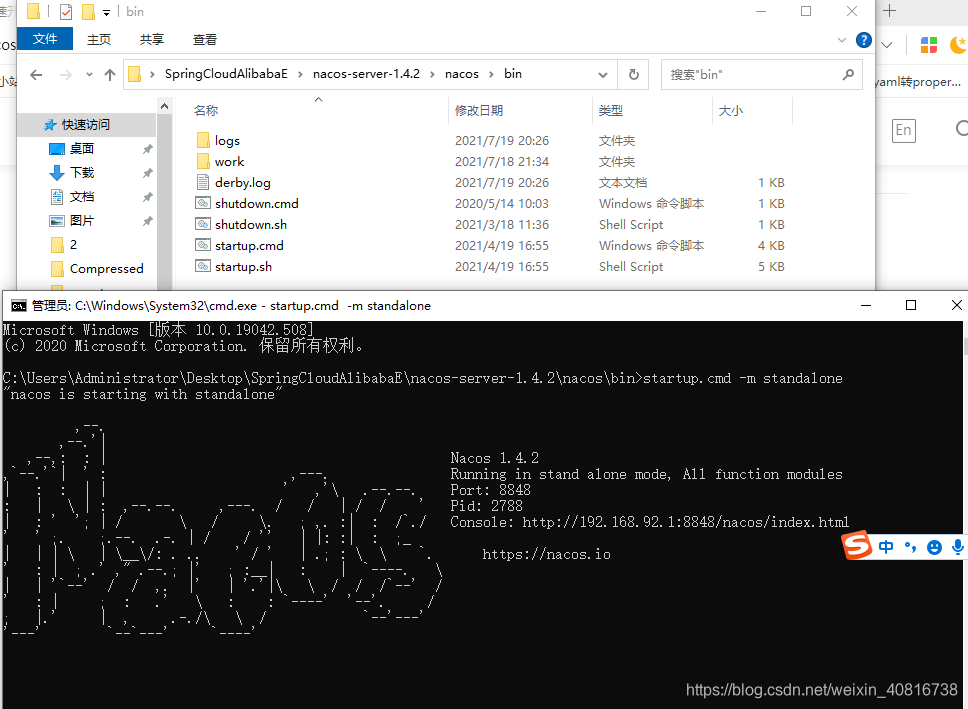

4.1. 先启动nacos
https://nacos.io/zh-cn/docs/quick-start.html
这里一windows环境演示
startup.cmd -m standalone
里面的配置先忽略

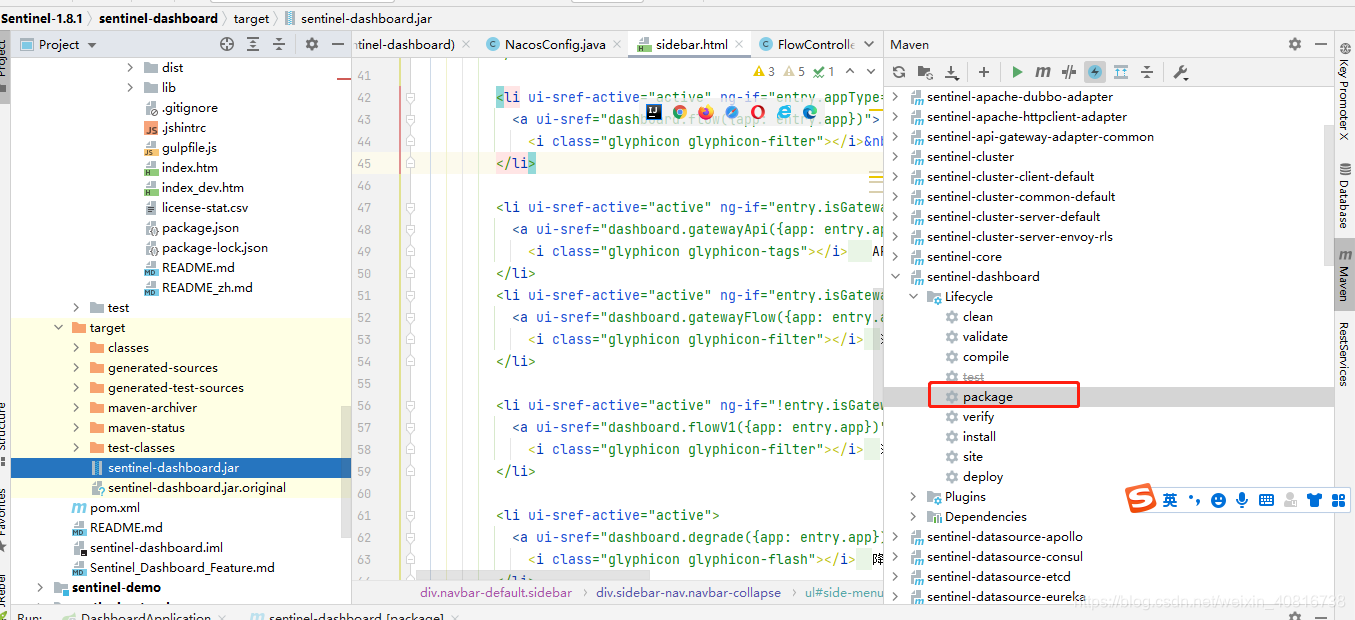

4.2. 编译打包
执行 mvn clean package -DskipTests
在项目的 target 目录找到sentinel-dashboard.jar
,执行 java -jar sentinel-dashboard.jar
启动控制台。

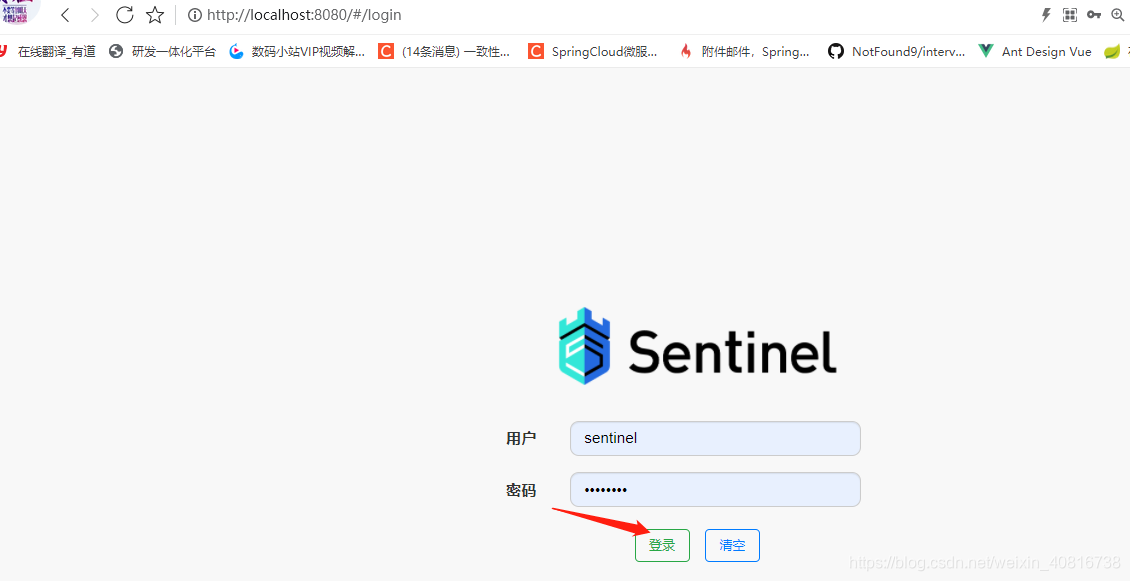

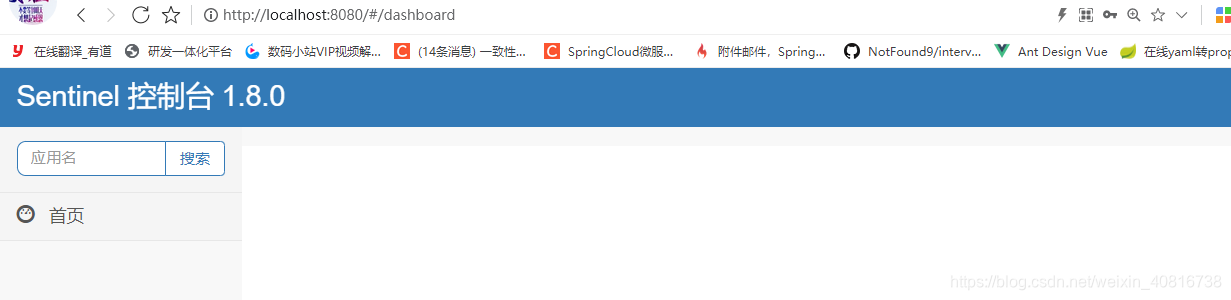

登录
4.3. 创建微服务 && 启动
创建微服务模块
添加依赖
<dependency><groupId>com.alibaba.cloud</groupId><artifactId>spring-cloud-starter-alibaba-sentinel</artifactId></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-actuator</artifactId></dependency><dependencyManagement><dependencies><!--spring-cloud-alibaba 版本控制--><dependency><groupId>com.alibaba.cloud</groupId><artifactId>spring-cloud-alibaba-dependencies</artifactId><version>2.2.6.RELEASE</version><type>pom</type><scope>import</scope></dependency></dependencies></dependencyManagement>
配置文件
server:port: 9000
spring:cloud:nacos:discovery:service: product-servserver-addr: localhost:8848sentinel:transport:dashboard: localhost:8080filter:enabled: false
management:endpoints:web:exposure:include: '*'
创建测试方法
package com.gblfy.controller;import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.PathVariable;
import org.springframework.web.bind.annotation.RestController;@RestController
public class ProductController {//http://localhost:9000/product/" + productId@GetMapping("/product/{productId}")public String getProductName(@PathVariable Integer productId) {return "IPhone 12";}
}
启动应用
请求url
http://localhost:9000/product/1

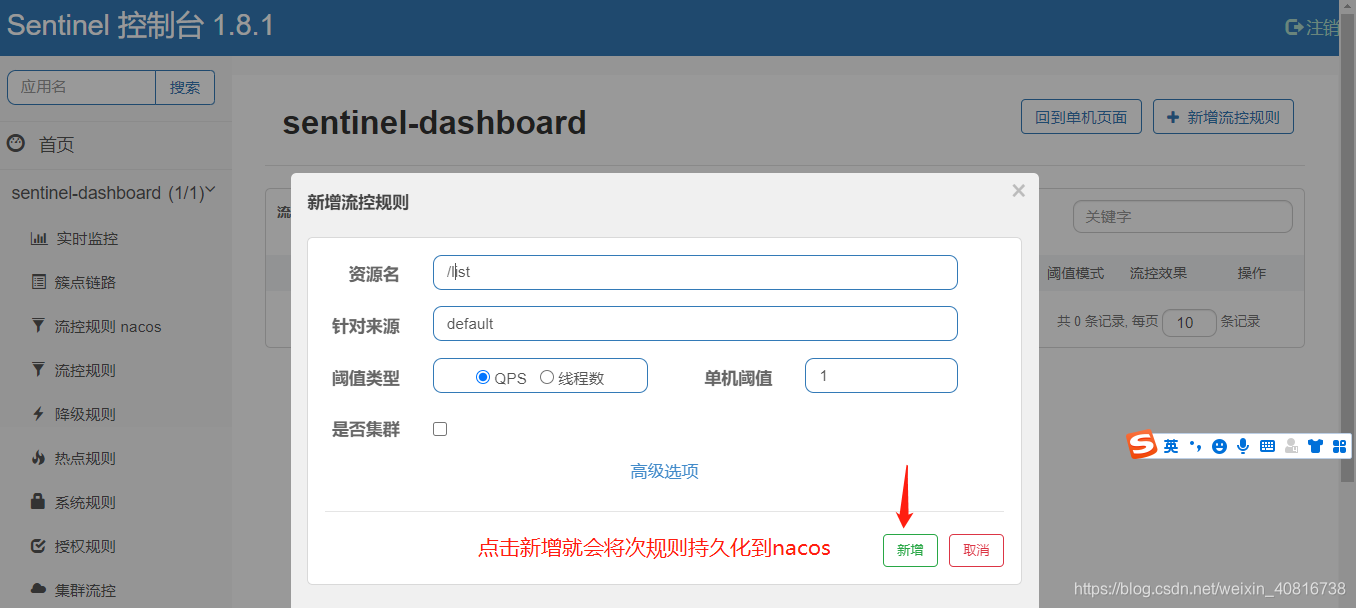

4.4. 刷新sentinel

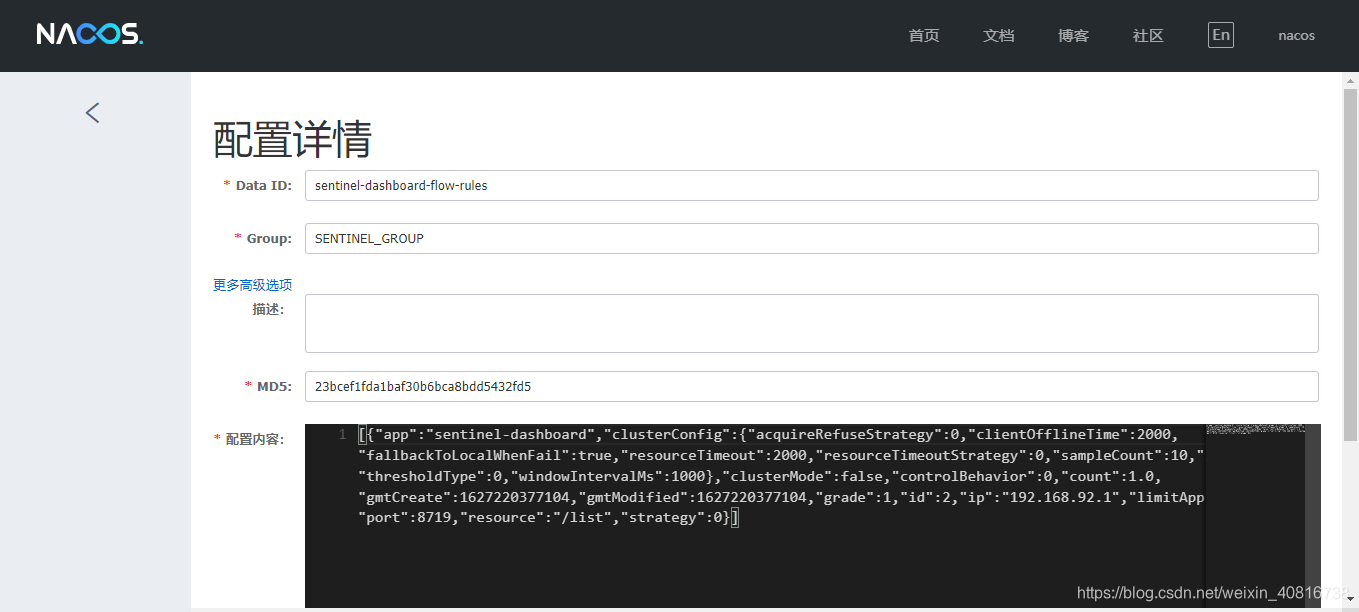

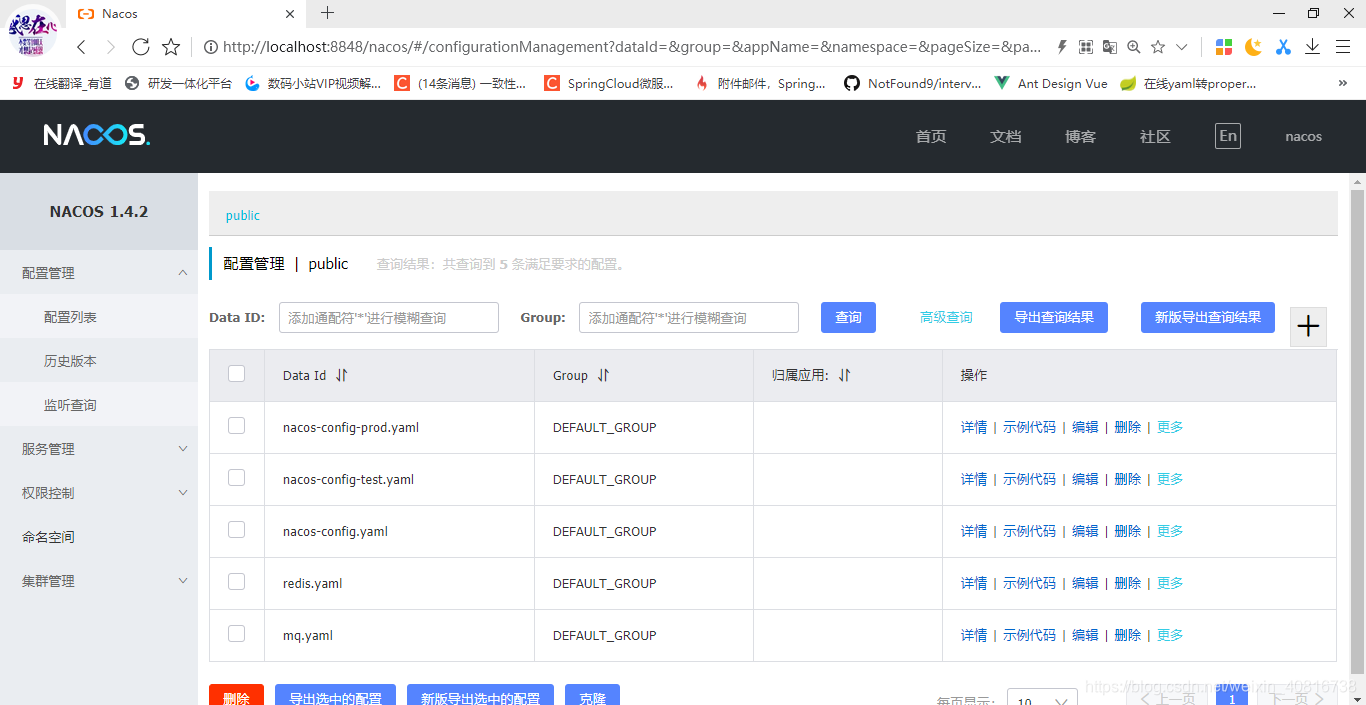

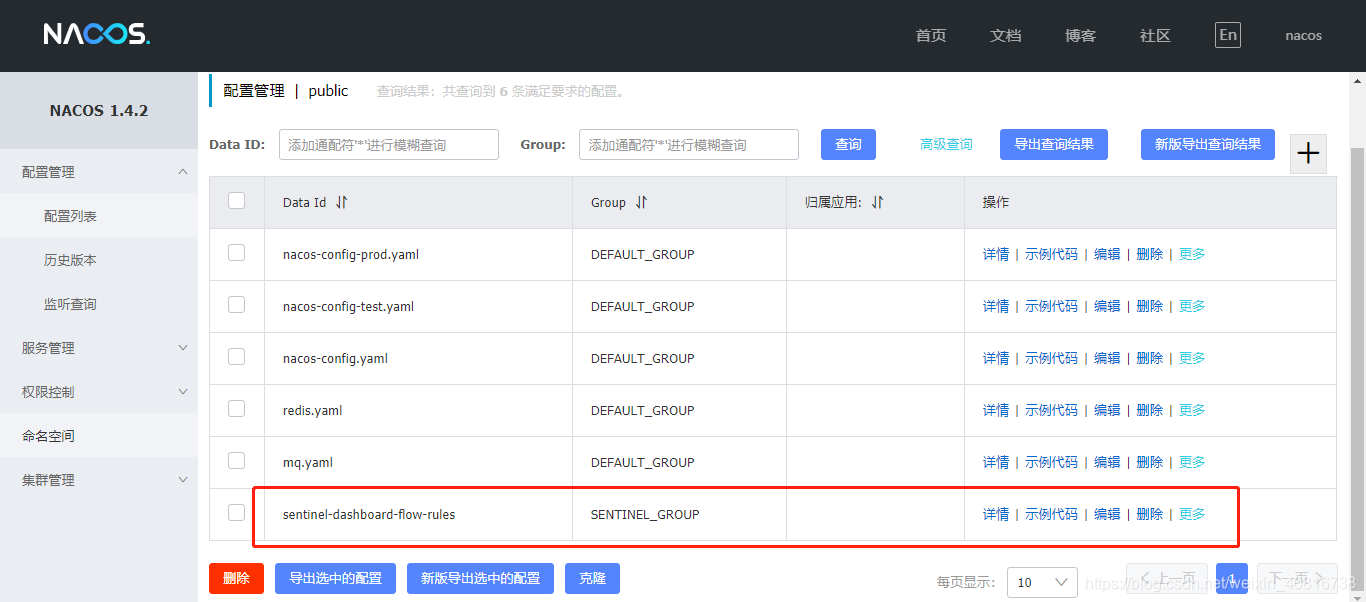

4.5. 登录nacos

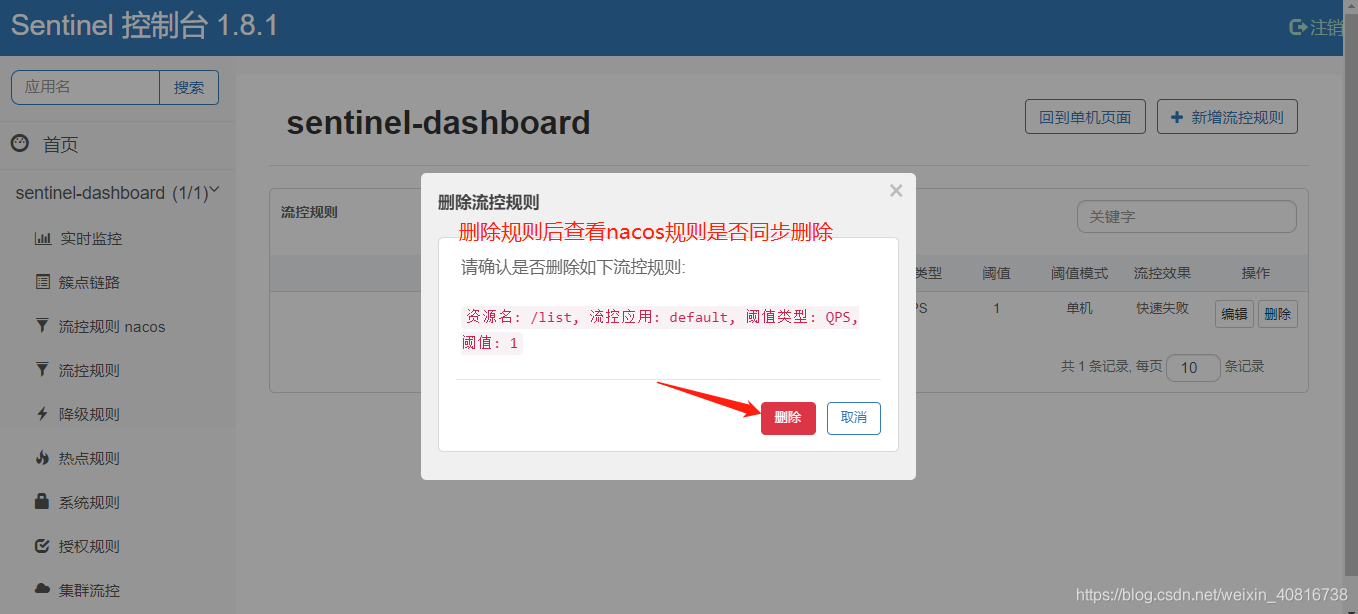

4.6. sentinel 规则删除

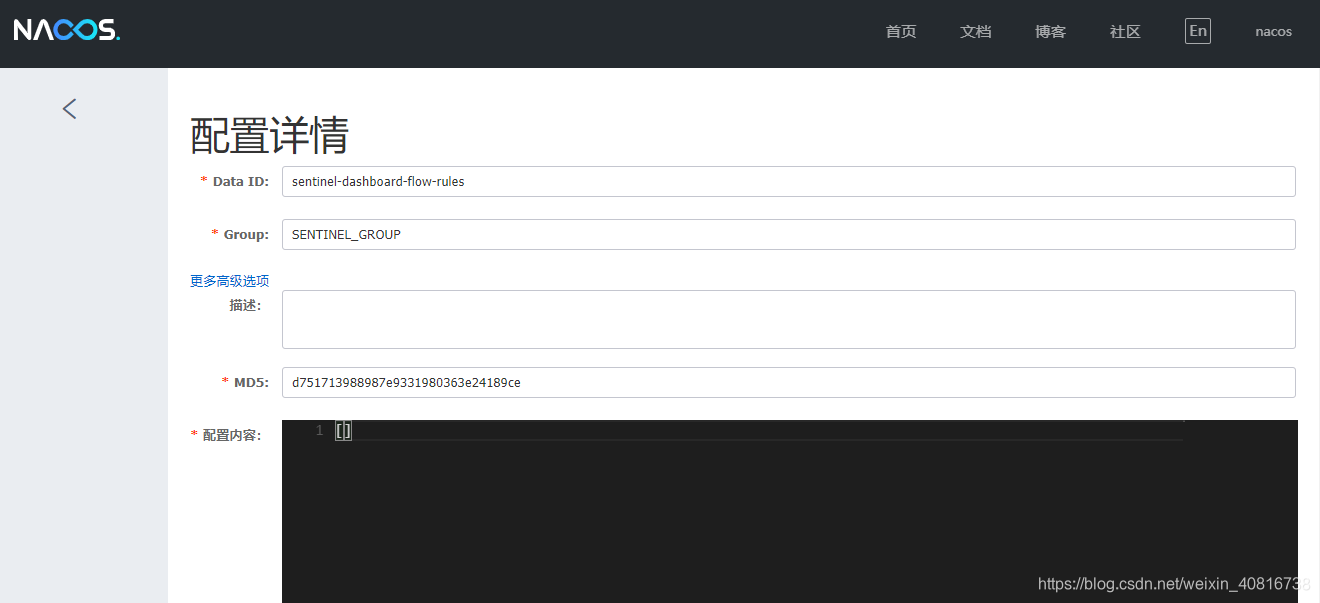

4.7. nacos规则查看
规则也随之删除了
4.8. (企业案例)规则扩展
以上只是将流控规则扩展好了,其他需要其他模块,还需要根据官网文档自行扩展
附上:
(企业案例)使用Nacos持久化规则,改造sentinel-dashboard
