Knative 驾驭篇：带你 '纵横驰骋' Knative 自动扩缩容实现

Knative 中提供了自动扩缩容灵活的实现机制，本文从 三横两纵 的维度带你深入了解 KPA 自动扩缩容的实现机制。让你轻松驾驭 Knative 自动扩缩容。
注：本文基于最新 Knative v0.11.0 版本代码解读

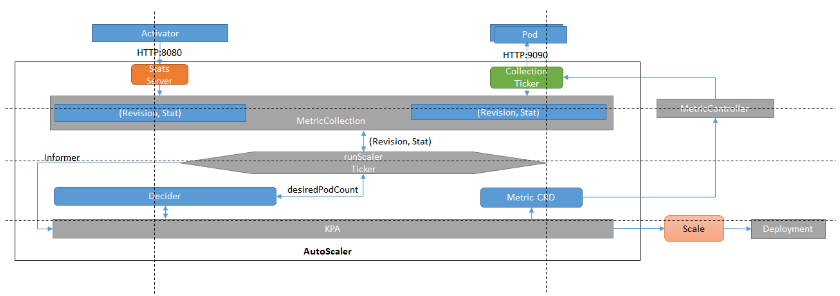

KPA 实现流程图

在 Knative 中，创建一个 Revision 会相应的创建 PodAutoScaler 资源。在KPA中通过操作 PodAutoScaler 资源，对当前的 Revision 中的 POD 进行扩缩容。
针对上面的流程实现，我们从三横两纵的维度进行剖析其实现机制。

三横

KPA 控制器
根据指标定时计算 POD 数
指标采集

KPA 控制器

通过Revision 创建PodAutoScaler, 在 KPA 控制器中主要包括两个资源（Decider 和 Metric）和一个操作（Scale）。主要代码如下


func (c *Reconciler) reconcile(ctx context.Context, pa *pav1alpha1.PodAutoscaler) error {......decider, err := c.reconcileDecider(ctx, pa, pa.Status.MetricsServiceName)if err != nil {return fmt.Errorf("error reconciling Decider: %w", err)}if err := c.ReconcileMetric(ctx, pa, pa.Status.MetricsServiceName); err != nil {return fmt.Errorf("error reconciling Metric: %w", err)}// Metrics services are no longer needed as we use the private services now.if err := c.DeleteMetricsServices(ctx, pa); err != nil {return err}// Get the appropriate current scale from the metric, and right size// the scaleTargetRef based on it.want, err := c.scaler.Scale(ctx, pa, sks, decider.Status.DesiredScale)if err != nil {return fmt.Errorf("error scaling target: %w", err)}
......
}

这里先介绍一下两个资源:

Decider : 扩缩容决策的资源，通过Decider获取扩缩容POD数： DesiredScale。
Metric：采集指标的资源，通过Metric会采集当前Revision下的POD指标。

再看一下Scale操作，在Scale方法中，根据扩缩容POD数、最小实例数和最大实例数确定最终需要扩容的POD实例数，然后修改deployment的Replicas值，最终实现POD的扩缩容, 代码实现如下：


// Scale attempts to scale the given PA's target reference to the desired scale.
func (ks *scaler) Scale(ctx context.Context, pa *pav1alpha1.PodAutoscaler, sks *nv1a1.ServerlessService, desiredScale int32) (int32, error) {
......min, max := pa.ScaleBounds()if newScale := applyBounds(min, max, desiredScale); newScale != desiredScale {logger.Debugf("Adjusting desiredScale to meet the min and max bounds before applying: %d -> %d", desiredScale, newScale)desiredScale = newScale}desiredScale, shouldApplyScale := ks.handleScaleToZero(ctx, pa, sks, desiredScale)if !shouldApplyScale {return desiredScale, nil}ps, err := resources.GetScaleResource(pa.Namespace, pa.Spec.ScaleTargetRef, ks.psInformerFactory)if err != nil {return desiredScale, fmt.Errorf("failed to get scale target %v: %w", pa.Spec.ScaleTargetRef, err)}currentScale := int32(1)if ps.Spec.Replicas != nil {currentScale = *ps.Spec.Replicas}if desiredScale == currentScale {return desiredScale, nil}logger.Infof("Scaling from %d to %d", currentScale, desiredScale)return ks.applyScale(ctx, pa, desiredScale, ps)
}

根据指标定时计算 POD 数

这是一个关于Decider的故事。Decider创建之后会同时创建出来一个定时器，该定时器默认每隔 2 秒（可以通过TickInterval 参数配置）会调用Scale方法，该Scale方法实现如下：

func (a *Autoscaler) Scale(ctx context.Context, now time.Time) (desiredPodCount int32, excessBC int32, validScale bool) {......metricName := spec.ScalingMetricvar observedStableValue, observedPanicValue float64switch spec.ScalingMetric {case autoscaling.RPS:observedStableValue, observedPanicValue, err = a.metricClient.StableAndPanicRPS(metricKey, now)a.reporter.ReportStableRPS(observedStableValue)a.reporter.ReportPanicRPS(observedPanicValue)a.reporter.ReportTargetRPS(spec.TargetValue)default:metricName = autoscaling.Concurrency // concurrency is used by defaultobservedStableValue, observedPanicValue, err = a.metricClient.StableAndPanicConcurrency(metricKey, now)a.reporter.ReportStableRequestConcurrency(observedStableValue)a.reporter.ReportPanicRequestConcurrency(observedPanicValue)a.reporter.ReportTargetRequestConcurrency(spec.TargetValue)}// Put the scaling metric to logs.logger = logger.With(zap.String("metric", metricName))if err != nil {if err == ErrNoData {logger.Debug("No data to scale on yet")} else {logger.Errorw("Failed to obtain metrics", zap.Error(err))}return 0, 0, false}// Make sure we don't get stuck with the same number of pods, if the scale up rate// is too conservative and MaxScaleUp*RPC==RPC, so this permits us to grow at least by a single// pod if we need to scale up.// E.g. MSUR=1.1, OCC=3, RPC=2, TV=1 => OCC/TV=3, MSU=2.2 => DSPC=2, while we definitely, need// 3 pods. See the unit test for this scenario in action.maxScaleUp := math.Ceil(spec.MaxScaleUpRate * readyPodsCount)// Same logic, opposite math applies here.maxScaleDown := math.Floor(readyPodsCount / spec.MaxScaleDownRate)dspc := math.Ceil(observedStableValue / spec.TargetValue)dppc := math.Ceil(observedPanicValue / spec.TargetValue)logger.Debugf("DesiredStablePodCount = %0.3f, DesiredPanicPodCount = %0.3f, MaxScaleUp = %0.3f, MaxScaleDown = %0.3f",dspc, dppc, maxScaleUp, maxScaleDown)// We want to keep desired pod count in the  [maxScaleDown, maxScaleUp] range.desiredStablePodCount := int32(math.Min(math.Max(dspc, maxScaleDown), maxScaleUp))desiredPanicPodCount := int32(math.Min(math.Max(dppc, maxScaleDown), maxScaleUp))
......return desiredPodCount, excessBC, true
}

该方法主要是从 MetricCollector 中获取指标信息，根据指标信息计算出需要扩缩的POD数。然后设置在 Decider 中。另外当 Decider 中 POD 期望值发生变化时会触发 PodAutoscaler 重新调和的操作，关键代码如下：

......
if runner.updateLatestScale(desiredScale, excessBC) {m.Inform(metricKey)}
......

在KPA controller中设置调和Watch操作：

......// Have the Deciders enqueue the PAs whose decisions have changed.deciders.Watch(impl.EnqueueKey)
......

指标采集

通过两种方式收集POD指标：

PUSH 收集指标：通过暴露指标接口，外部服务（如Activitor）可以调用该接口推送 metric 信息
PULL 收集指标：通过调用 Queue Proxy 服务接口收集指标。

PUSH 收集指标实现比较简单，在main.go中暴露服务，将接收到的 metric 推送到 MetricCollector 中：

// Set up a statserver.statsServer := statserver.New(statsServerAddr, statsCh, logger)
....
go func() {for sm := range statsCh {collector.Record(sm.Key, sm.Stat)multiScaler.Poke(sm.Key, sm.Stat)}}()

PULL 收集指标是如何收集的呢？还记得上面提到的Metric资源吧，这里接收到Metric资源又会创建出一个定时器，这个定时器每隔 1 秒会访问 queue-proxy 9090 端口采集指标信息。关键代码如下：

// newCollection creates a new collection, which uses the given scraper to
// collect stats every scrapeTickInterval.
func newCollection(metric *av1alpha1.Metric, scraper StatsScraper, logger *zap.SugaredLogger) *collection {c := &collection{metric:             metric,concurrencyBuckets: aggregation.NewTimedFloat64Buckets(BucketSize),rpsBuckets:         aggregation.NewTimedFloat64Buckets(BucketSize),scraper:            scraper,stopCh: make(chan struct{}),}logger = logger.Named("collector").With(zap.String(logkey.Key, fmt.Sprintf("%s/%s", metric.Namespace, metric.Name)))c.grp.Add(1)go func() {defer c.grp.Done()scrapeTicker := time.NewTicker(scrapeTickInterval)for {select {case <-c.stopCh:scrapeTicker.Stop()returncase <-scrapeTicker.C:stat, err := c.getScraper().Scrape()if err != nil {copy := metric.DeepCopy()switch {case err == ErrFailedGetEndpoints:copy.Status.MarkMetricNotReady("NoEndpoints", ErrFailedGetEndpoints.Error())case err == ErrDidNotReceiveStat:copy.Status.MarkMetricFailed("DidNotReceiveStat", ErrDidNotReceiveStat.Error())default:copy.Status.MarkMetricNotReady("CreateOrUpdateFailed", "Collector has failed.")}logger.Errorw("Failed to scrape metrics", zap.Error(err))c.updateMetric(copy)}if stat != emptyStat {c.record(stat)}}}}()return c
}

两纵

0-1 扩容
1-N 扩缩容

上面从KPA实现的 3个横向角度进行了分析，KPA 实现了0-1扩容以及1-N 扩缩容，下面我们从这两个纵向的角度进一步分析。
我们知道，在 Knative 中，流量通过两种模式到达POD： Serve 模式和 Proxy 模式。
Proxy 模式： POD数为 0 时（另外针对突发流量的场景也会切换到 Proxy 模式，这里先不做详细解读），切换到 Proxy 模式。
Serve 模式：POD数不为 0 时，切换成 Serve 模式。
那么在什么时候进行模式的切换呢？在KPA中的代码实现如下：

mode := nv1alpha1.SKSOperationModeServe// We put activator in the serving path in the following cases:// 1. The revision is scaled to 0://   a. want == 0//   b. want == -1 && PA is inactive (Autoscaler has no previous knowledge of//            this revision, e.g. after a restart) but PA status is inactive (it was//            already scaled to 0).// 2. The excess burst capacity is negative.if want == 0 || decider.Status.ExcessBurstCapacity < 0 || want == -1 && pa.Status.IsInactive() {logger.Infof("SKS should be in proxy mode: want = %d, ebc = %d, PA Inactive? = %v",want, decider.Status.ExcessBurstCapacity, pa.Status.IsInactive())mode = nv1alpha1.SKSOperationModeProxy}

0-1 扩容

第一步：指标采集
在POD数为0时，流量请求模式为Proxy 模式。这时候流量是通过 Activitor 接管的，在 Activitor 中，会根据请求数的指标信息，通过WebSockt调用 KPA中提供的指标接口，将指标信息发送给 KPA 中的 MetricCollector。
在 Activitor 中 main 函数中，访问 KPA 服务代码实现如下

    // Open a WebSocket connection to the autoscaler.autoscalerEndpoint := fmt.Sprintf("ws://%s.%s.svc.%s%s", "autoscaler", system.Namespace(), pkgnet.GetClusterDomainName(), autoscalerPort)logger.Info("Connecting to Autoscaler at ", autoscalerEndpoint)statSink := websocket.NewDurableSendingConnection(autoscalerEndpoint, logger)go statReporter(statSink, ctx.Done(), statCh, logger)

通过 WebSockt 发送请求指标代码实现：

func statReporter(statSink *websocket.ManagedConnection, stopCh <-chan struct{},statChan <-chan []autoscaler.StatMessage, logger *zap.SugaredLogger) {for {select {case sm := <-statChan:go func() {for _, msg := range sm {if err := statSink.Send(msg); err != nil {logger.Errorw("Error while sending stat", zap.Error(err))}}}()case <-stopCh:// It's a sending connection, so no drainage required.statSink.Shutdown()return}}
}

第二步：根据指标计算 POD 数
在 Scale 方法中，根据 PUSH 获取的指标信息，计算出期望的POD数。修改 Decider 期望 POD 值，触发 PodAutoScaler 重新调和。
第三步：扩容
在KPA controller中，重新执行 reconcile 方法，执行 scaler 对当前Revision进行扩容操作。然后将流量模式切换成 Server 模式。最终实现 0-1 的扩容操作。

1-N 扩缩容

第一步：指标采集
在 POD 数不为0时，流量请求模式为 Server 模式。这时候会通过PULL 的方式访问当前 revision 中所有 POD queue proxy 9090 端口，拉取业务指标信息，访问服务 URL 代码实现如下：

...
func urlFromTarget(t, ns string) string {return fmt.Sprintf("http://%s.%s:%d/metrics",t, ns, networking.AutoscalingQueueMetricsPort)
}

第二步：根据指标计算 POD 数
在 Scale 方法中，根据 PULL 获取的指标信息，计算出期望的POD数。修改 Decider 期望 POD 值，触发 PodAutoScaler 重新调和。
第三步：扩缩容
在 KPA controller中，重新执行 reconcile 方法，执行 scaler 对当前Revision进行扩缩容操作。如果缩容为 0 或者触发突发流量场景，则将流量模式切换成 Proxy 模式。最终实现 1-N 扩缩容操作。
