Flink 消息聚合处理方案

微博机器学习平台使用 Flink 实时处理用户行为日志和生成标签，并且在生成标签后写入存储系统。为了降低存储系统的 IO 负载，有批量写入的需求，同时对数据延迟也需要进行一定的控制，因此需要一种有效的消息聚合处理方案。

在本篇文章中我们将详细介绍 Flink 中对消息进行聚合处理的方案，描述不同方案中可能遇到的问题和解决方法，并进行对比。

基于 flatMap 的解决方案

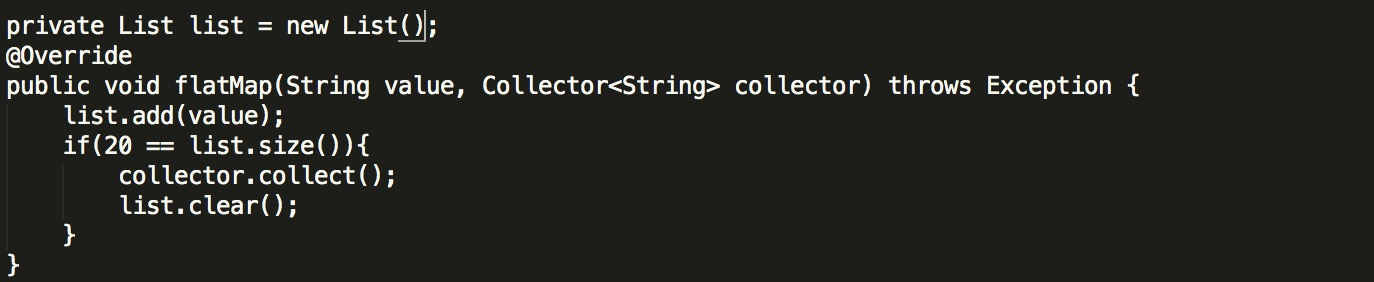

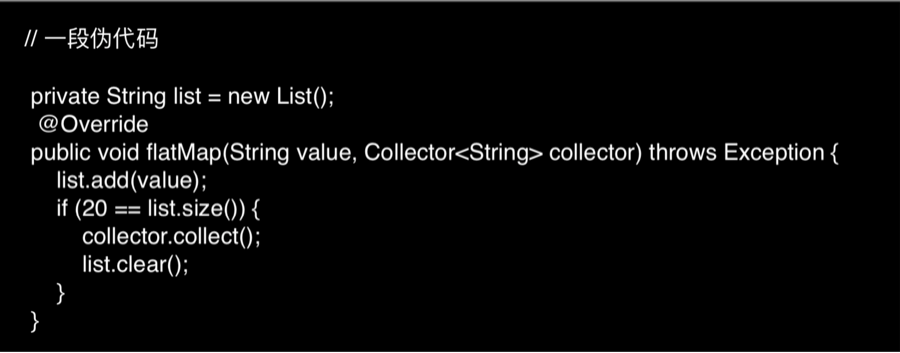

这是我们能够想到最直观的解决方案，即在自定义的 flatMap 方法中对消息进行聚合，伪代码如下：

640 1.png

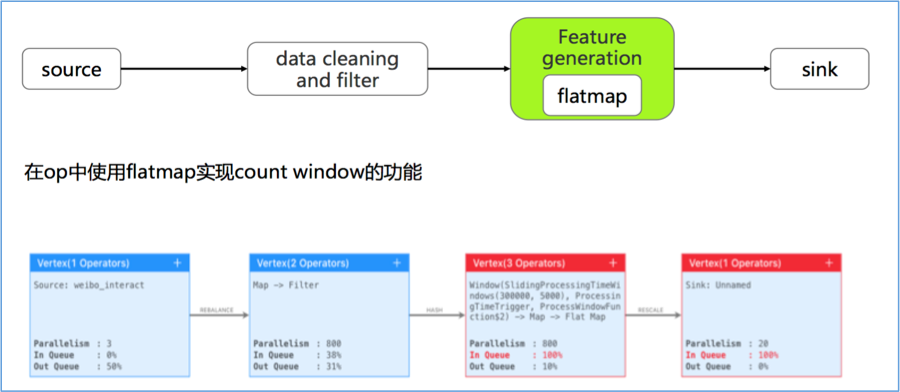

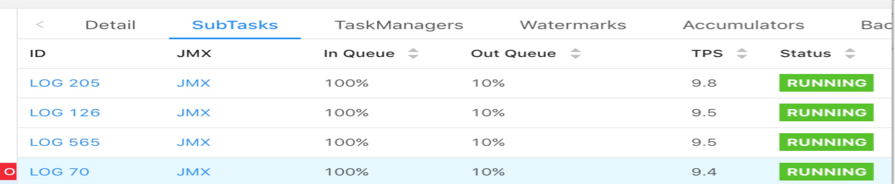

对应的作业拓扑和运行状态如下：

640 2.png
640_3

该方案的优点如下：

逻辑简单直观，各并发间负载均匀。
flatMap 可以和上游算子 chain 到一起，减少网络传输开销。
使用 operator state 完成 checkpoint，支持正常和改并发恢复。

与此同时，由于使用 operator state，因此所有数据都保存在 JVM 堆上，当数据量较大时有 GC/OOM 风险。

使用 Count Window 的解决方案

对于大规模 state 数据，Flink 推荐使用 RocksDB backend，并且只支持在 KeyedStream 上使用。与此同时，KeyedStream 支持通过 Count Window 来实现消息聚合，因此 Count Window 成为第二个可选方案。

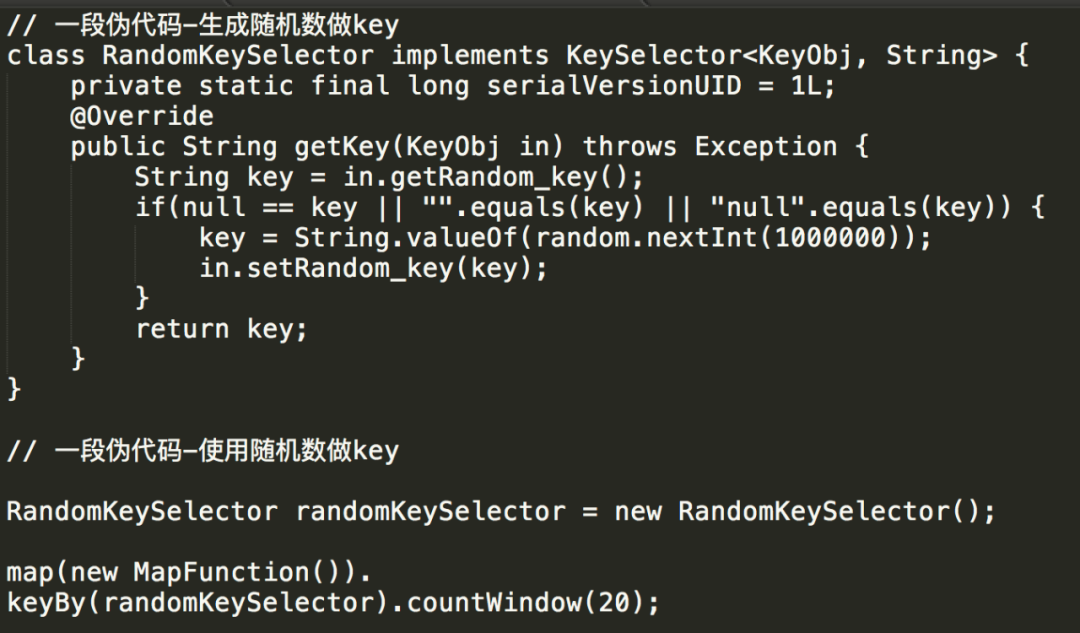

由于需要使用 KeyedStream，我们面临的第一个问题就是如何生成 key。一个比较自然的想法是直接使用随机数，伪代码示例如下：

640_4

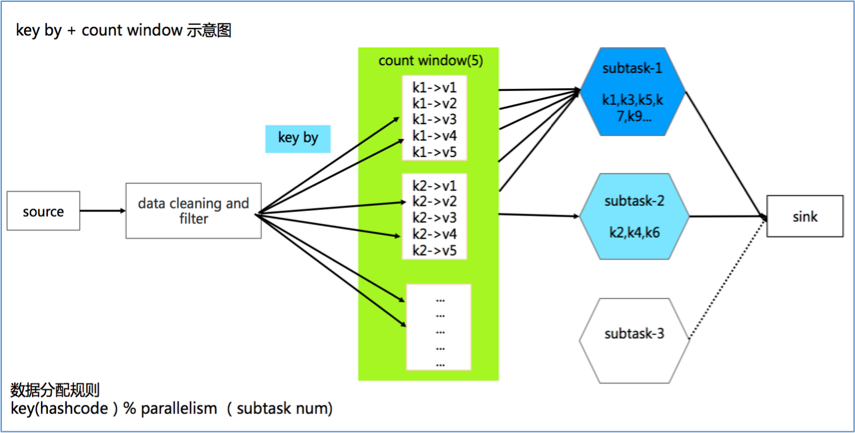

对应的作业拓扑如下：

640_5

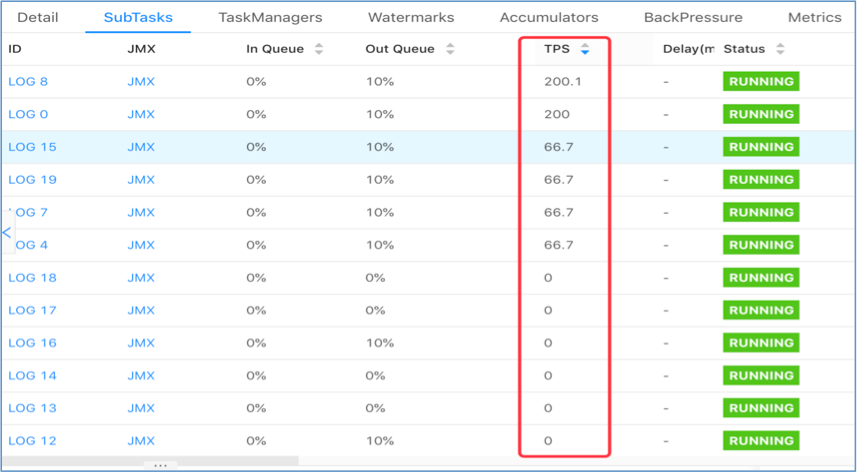

然而实际上线测试时出现了数据倾斜，不同并发间会出现负载不均，部分 task 接收不到数据从而 TPS 为 0:

640_6

在我们的场景下，除了有批量写入降低 IO 的需求，对数据延迟也需要控制，当 key set 太大时，每个 key 累积指定数据条数的时间将增加，会导致数据写入的延迟增大，因此我们需要控制 key set 的大小。经过分析，当 key set 较小时，Flink 默认的数据分发策略在并发间分布不均，从而导致了上述数据倾斜的问题。下面我们从源码级别对此进行说明。

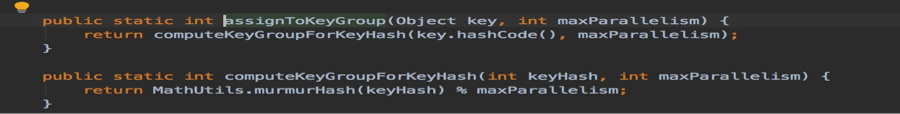

首先，Flink 为了保证从 state 中恢复数据时产生最小的 IO，引入了 key group 的概念。Key group 数目等于最大并发数（max parallelism），取值范围是 128-32768。当做数据分发的时候，key 会按照规则被分发到 key group 里面，相关代码如下所示：

keyGroup->KeyGroupRangeAssignment.assignToKeyGroup(key,maxParallelism);

640_7

然后，key group 会按照规则被分发到每个 task 上，代码示例如下：

Task->String.valueOf(KeyGroupRangeAssignment.computeOperatorIndexForKeyGroup(maxParallelism, parallelism, keyGroup));

640_8

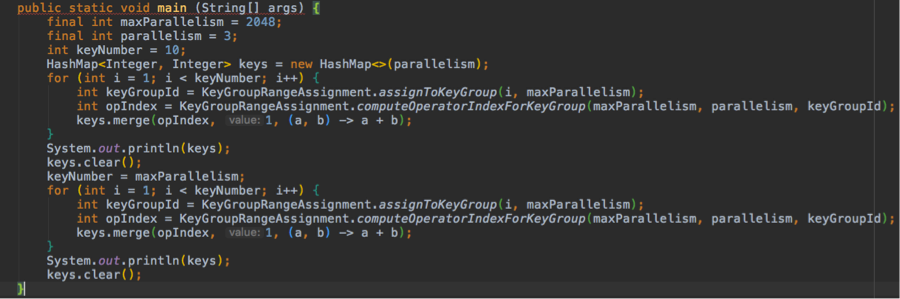

通过 debug 可以发现，当 key 的数量较小时，该分发策略会导致 key 在 task 之间分配不均匀，测试代码如下：

640_9

输出结果如下：

{0=4, 1=4, 2=1}
{0=651, 1=686, 2=710}

可以看到，当只有 10 个 key 时，并发间分布很不均匀；但当 key 的数量增加到 2048 时，就相对均匀了。

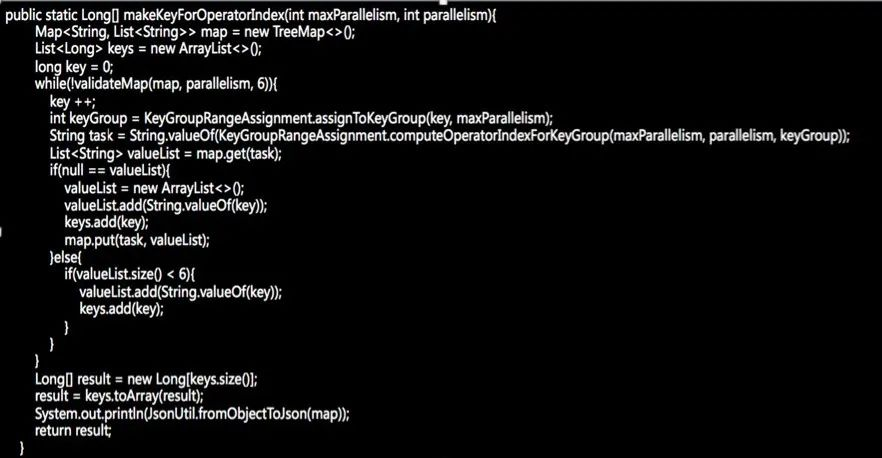

在了解了 key 的分发策略之后，我们可以相应的调整 key 的生成规则，来达到指定并发度和 key set 大小前提下的数据均匀，如下述代码所示：

640_10
640_11

我们利用 maxParallelism 和 parallelism 生成 key，并将其存储到一个大小为 parallelism 的 map 里，以 taskid 作为 map key ，每个 task 对应的 key list 作为 value，来保证每个 taskid 对应的 list 都存储了相同数量的 key。

最后，再将 map 打平，存储到一个数组里。在使用的时候，我们可以从该数组里随机取数来作为key，就能达到平均分配的目的了。

640_12

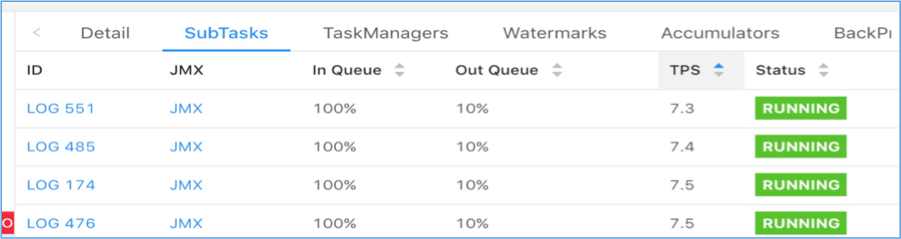

该方案的执行效果如下：

640_13

可以看到数据倾斜的问题得以解决，每个任务的负载都比较均匀。但需要注意的是由于引入了 key by，因此会有数据 shuffle，对比 flatmap 方案会有额外的网络开销。另外由于生成 key 的规则和实际并发度有关，因此该方案不支持改并发恢复，或者说如果修改并发，那么在 restore 的时候会发生数据错乱的问题，这一点需要尤为注意。
