前言
大家如果想自己组装电脑的话，肯定需要购买一个 CPU，但是存储器方面的设备，分类比较多，那我们肯定不能只买一种存储器，比如你除了要买内存，还要买硬盘，而针对硬盘我们还可以选择是固态硬盘还是机械硬盘。
相信大家都知道内存和硬盘都属于计算机的存储设备，断电后内存的数据是会丢失的，而硬盘则不会，因为硬盘是持久化存储设备，同时也是一个 I/O 设备。
但其实 CPU 内部也有存储数据的组件，这个应该比较少人注意到，比如寄存器、CPU L1/L2/L3 Cache 也都是属于存储设备，只不过它们能存储的数据非常小，但是它们因为靠近 CPU 核心，所以访问速度都非常快，快过硬盘好几个数量级别。
问题来了，那机械硬盘、固态硬盘、内存这三个存储器，到底和 CPU L1 Cache 相比速度差多少倍呢？

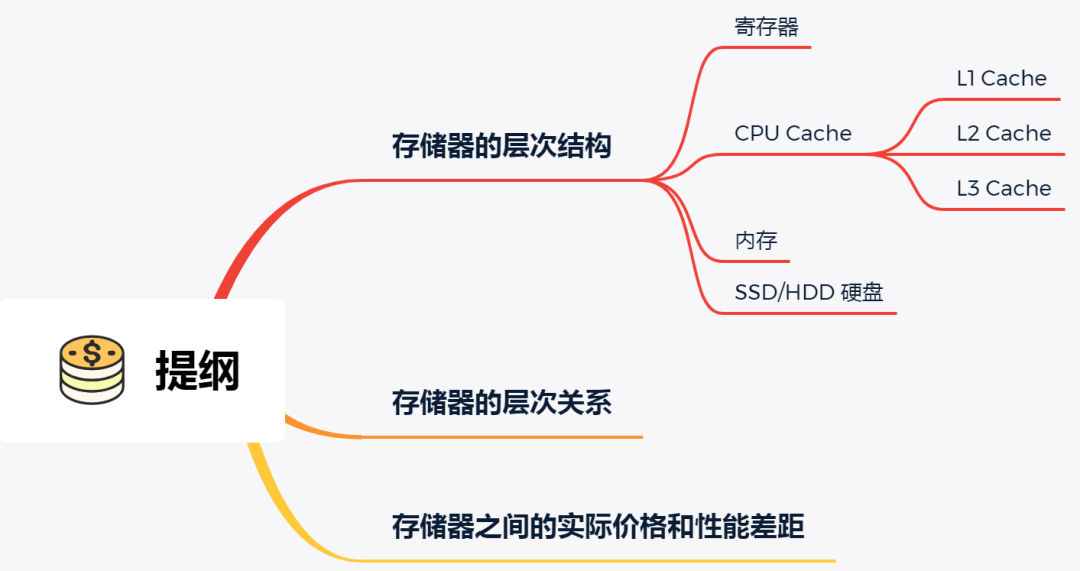

在回答这个问题之前，我们先来看看「存储器的层次结构」，好让我们对存储器设备有一个整体的认识。
存储器的层次结构

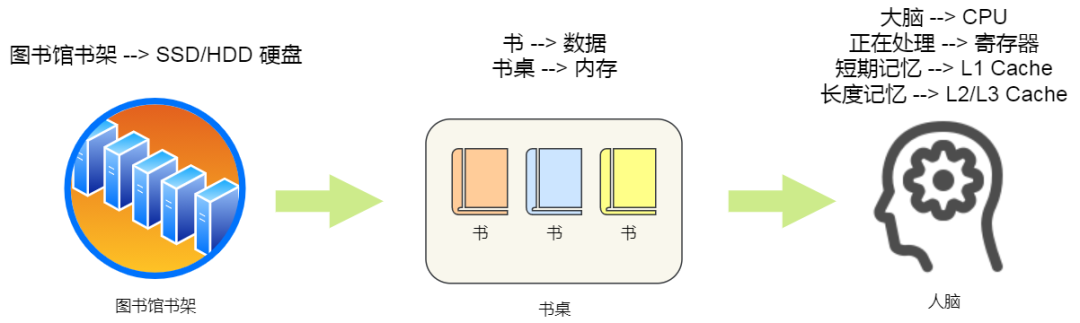

我们想象中一个场景，大学期末准备考试了，你前去图书馆临时抱佛脚。那么，在看书的时候，我们的大脑会思考问题，也会记忆知识点，另外我们通常也会把常用的书放在自己的桌子上，当我们要找一本不常用的书，则会去图书馆的书架找。
就是这么一个小小的场景，已经把计算机的存储结构基本都涵盖了。
我们可以把 CPU 比喻成我们的大脑，大脑正在思考的东西，就好比 CPU 中的寄存器，处理速度是最快的，但是能存储的数据也是最少的，毕竟我们也不能一下同时思考太多的事情，除非你练过。
我们大脑中的记忆，就好比 CPU Cache，中文称为 CPU 高速缓存，处理速度相比寄存器慢了一点，但是能存储的数据也稍微多了一些。
CPU Cache 通常会分为 L1、L2、L3 三层，其中 L1 Cache 通常分成「数据缓存」和「指令缓存」，L1 是距离 CPU 最近的，因此它比 L2、L3 的读写速度都快、存储空间都小。我们大脑中短期记忆，就好比 L1 Cache，而长期记忆就好比 L2/L3 Cache。
寄存器和 CPU Cache 都是在 CPU 内部，跟 CPU 挨着很近，因此它们的读写速度都相当的快，但是能存储的数据很少，毕竟 CPU 就这么丁点大。
知道 CPU 内部的存储器的层次分布，我们放眼看看 CPU 外部的存储器。
当我们大脑记忆中没有资料的时候，可以从书桌或书架上拿书来阅读，那我们桌子上的书，就好比内存，我们虽然可以一伸手就可以拿到，但读写速度肯定远慢于寄存器，那图书馆书架上的书，就好比硬盘，能存储的数据非常大，但是读写速度相比内存差好几个数量级，更别说跟寄存器的差距了。
我们从图书馆书架取书，把书放到桌子上，再阅读书，我们大脑就会记忆知识点，然后再经过大脑思考，这一系列过程相当于，数据从硬盘加载到内存，再从内存加载到 CPU 的寄存器和 Cache 中，然后再通过 CPU 进行处理和计算。
对于存储器，它的速度越快、能耗会越高、而且材料的成本也是越贵的，以至于速度快的存储器的容量都比较小。
CPU 里的寄存器和 Cache，是整个计算机存储器中价格最贵的，虽然存储空间很小，但是读写速度是极快的，而相对比较便宜的内存和硬盘，速度肯定比不上 CPU 内部的存储器，但是能弥补存储空间的不足。

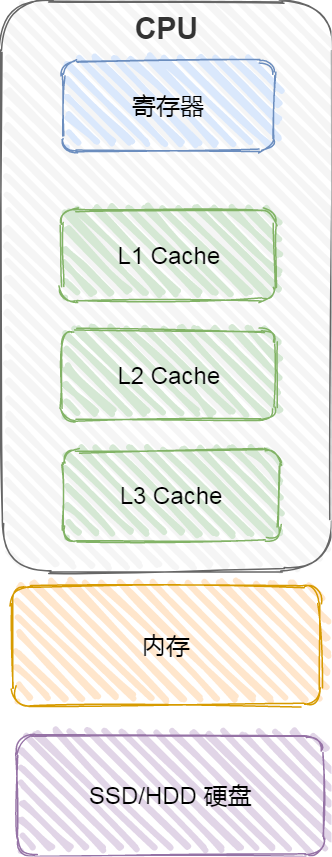

存储器通常可以分为这么几个级别：
寄存器；
CPU Cache；
L1-Cache；
L2-Cache；
L3-Cahce；
内存；
SSD/HDD 硬盘
寄存器
最靠近 CPU 的控制单元和逻辑计算单元的存储器，就是寄存器了，它使用的材料速度也是最快的，因此价格也是最贵的，那么数量不能很多。
存储器的数量通常在几十到几百之间，每个寄存器可以用来存储一定的字节（byte）的数据。比如：
32 位 CPU 中大多数寄存器可以存储
4个字节；64 位 CPU 中大多数寄存器可以存储
8个字节。
寄存器的访问速度非常快，一般要求在半个 CPU 时钟周期内完成读写，CPU 时钟周期跟 CPU 主频息息相关，比如 2 GHz 主频的 CPU，那么它的时钟周期就是 1/2G，也就是 0.5ns（纳秒）。
CPU 处理一条指令的时候，除了读写寄存器，还需要解码指令、控制指令执行和计算。如果寄存器的速度太慢，则会拉长指令的处理周期，从而给用户的感觉，就是电脑「很慢」。
CPU Cache
CPU Cache 用的是一种叫 SRAM（Static Random-Access Memory，静态随机存储器） 的芯片。
SRAM 之所以叫「静态」存储器，是因为只要有电，数据就可以保持存在，而一旦断电，数据就会丢失了。
在 SRAM 里面，一个 bit 的数据，通常需要 6 个晶体管，所以 SRAM 的存储密度不高，同样的物理空间下，能存储的数据是有限的，不过也因为 SRAM 的电路简单，所以访问速度非常快。

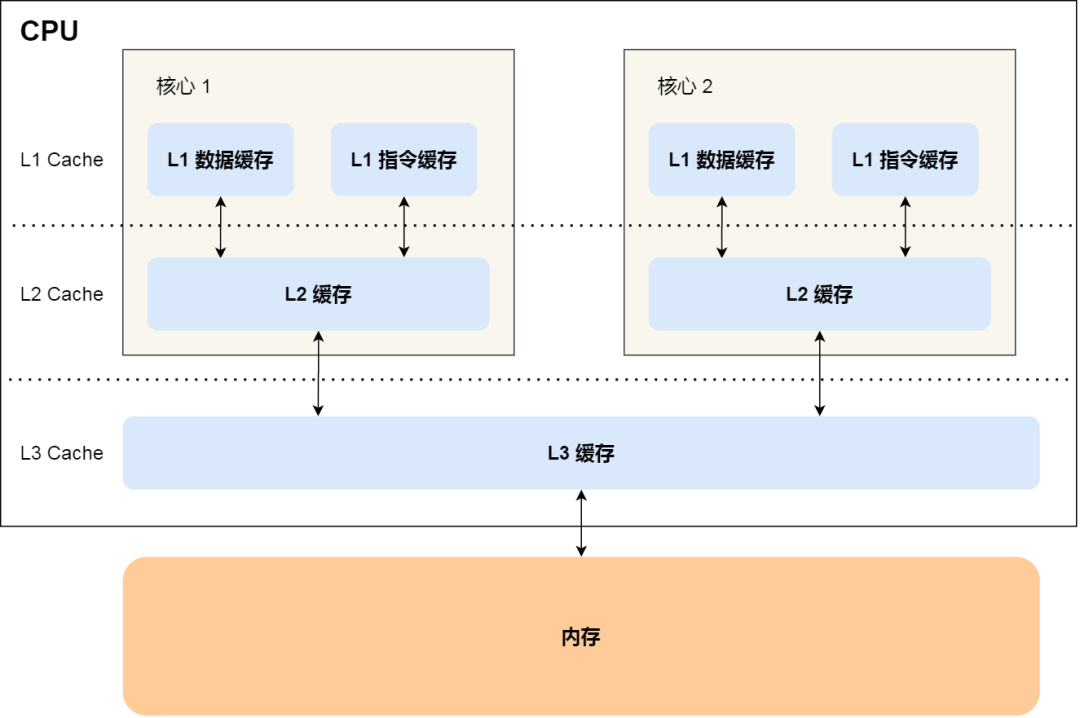

CPU 的高速缓存，通常可以分为 L1、L2、L3 这样的三层高速缓存，也称为一级缓存、二次缓存、三次缓存。
L1 高速缓存
L1 高速缓存的访问速度几乎和寄存器一样快，通常只需要
2~4个时钟周期，而大小在几十 KB 到几百 KB 不等。每个 CPU 核心都有一块属于自己的 L1 高速缓存，指令和数据在 L1 是分开存放的，所以 L1 高速缓存通常分成指令缓存和数据缓存。
在 Linux 系统，我们可以通过这条命令，查看 CPU 里的 L1 Cache 「数据」缓存的容量大小：
$ cat /sys/devices/system/cpu/cpu0/cache/index0/size 32K而查看 L1 Cache 「指令」缓存的容量大小，则是：
$ cat /sys/devices/system/cpu/cpu0/cache/index1/size 32KL2 高速缓存
L2 高速缓存同样每个 CPU 核心都有，但是 L2 高速缓存位置比 L1 高速缓存距离 CPU 核心 更远，它大小比 L1 高速缓存更大，CPU 型号不同大小也就不同，通常大小在几百 KB 到几 MB 不等，访问速度则更慢，速度在
10~20个时钟周期。在 Linux 系统，我们可以通过这条命令，查看 CPU 里的 L2 Cache 的容量大小：
$ cat /sys/devices/system/cpu/cpu0/cache/index2/size 256KL3 高速缓存
L3 高速缓存通常是多个 CPU 核心共用的，位置比 L2 高速缓存距离 CPU 核心 更远，大小也会更大些，通常大小在几 MB 到几十 MB 不等，具体值根据 CPU 型号而定。
访问速度相对也比较慢一些，访问速度在
20~60个时钟周期。在 Linux 系统，我们可以通过这条命令，查看 CPU 里的 L3 Cache 的容量大小：
$ cat /sys/devices/system/cpu/cpu0/cache/index3/size 3072K内存
内存用的芯片和 CPU Cache 有所不同，它使用的是一种叫作 DRAM （Dynamic Random Access Memory，动态随机存取存储器） 的芯片。
相比 SRAM，DRAM 的密度更高，功耗更低，有更大的容量，而且造价比 SRAM 芯片便宜很多。
DRAM 存储一个 bit 数据，只需要一个晶体管和一个电容就能存储，但是因为数据会被存储在电容里，电容会不断漏电，所以需要「定时刷新」电容，才能保证数据不会被丢失，这就是 DRAM 之所以被称为「动态」存储器的原因，只有不断刷新，数据才能被存储起来。
DRAM 的数据访问电路和刷新电路都比 SRAM 更复杂，所以访问的速度会更慢，内存速度大概在
200~300个 时钟周期之间。SSD/HDD 硬盘
SSD（Solid-state disk） 就是我们常说的固体硬盘，结构和内存类似，但是它相比内存的优点是断电后数据还是存在的，而内存、寄存器、高速缓存断电后数据都会丢失。内存的读写速度比 SSD 大概快
10~1000倍。当然，还有一款传统的硬盘，也就是机械硬盘（Hard Disk Drive, HDD），它是通过物理读写的方式来访问数据的，因此它访问速度是非常慢的，它的速度比内存慢
10W倍左右。由于 SSD 的价格快接近机械硬盘了，因此机械硬盘已经逐渐被 SSD 替代了。
存储器的层次关系
现代的一台计算机，都用上了 CPU Cahce、内存、到 SSD 或 HDD 硬盘这些存储器设备了。
其中，存储空间越大的存储器设备，其访问速度越慢，所需成本也相对越少。
CPU 并不会直接和每一种存储器设备直接打交道，而是每一种存储器设备只和它相邻的存储器设备打交道。
比如，CPU Cache 的数据是从内存加载过来的，写回数据的时候也只写回到内存，CPU Cache 不会直接把数据写到硬盘，也不会直接从硬盘加载数据，而是先加载到内存，再从内存加载到 CPU Cache 中。
所以，每个存储器只和相邻的一层存储器设备打交道，并且存储设备为了追求更快的速度，所需的材料成本必然也是更高，也正因为成本太高，所以 CPU 内部的寄存器、L1\L2\L3 Cache 只好用较小的容量，相反内存、硬盘则可用更大的容量，这就我们今天所说的存储器层次结构。

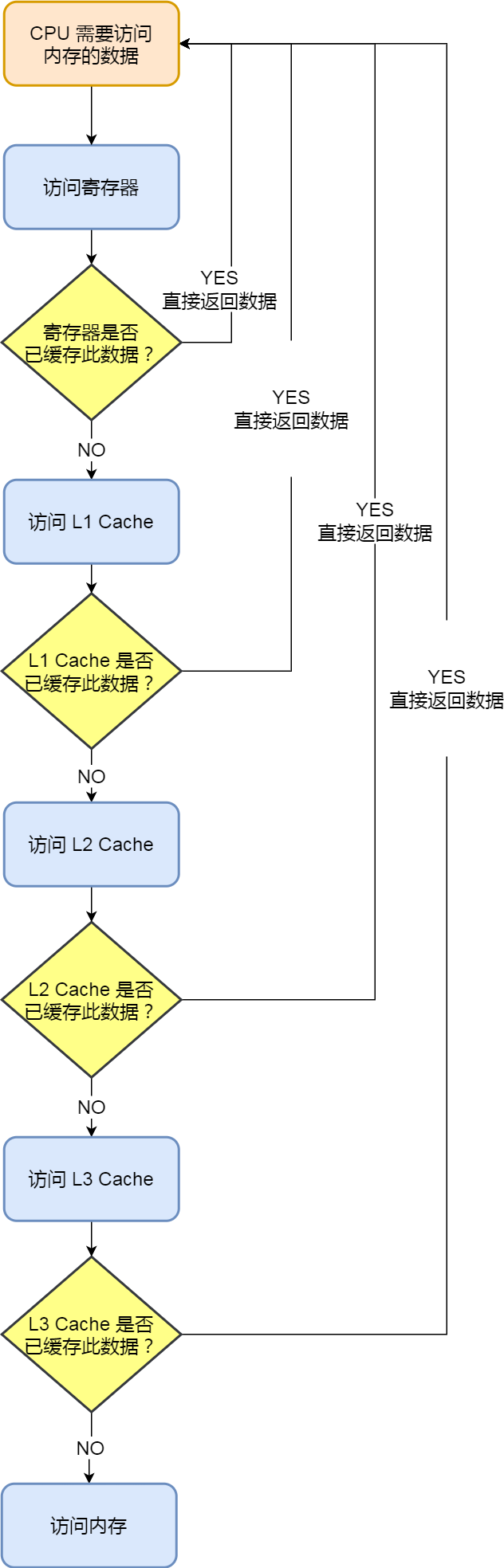

另外，当 CPU 需要访问内存中某个数据的时候，如果寄存器有这个数据，CPU 就直接从寄存器取数据即可，如果寄存器没有这个数据，CPU 就会查询 L1 高速缓存，如果 L1 没有，则查询 L2 高速缓存，L2 还是没有的话就查询 L3 高速缓存，L3 依然没有的话，才去内存中取数据。
所以，存储层次结构也形成了缓存的体系。
存储器之间的实际价格和性能差距
前面我们知道了，速度越快的存储器，造价成本往往也越高，那我们就以实际的数据来看看，不同层级的存储器之间的性能和价格差异。

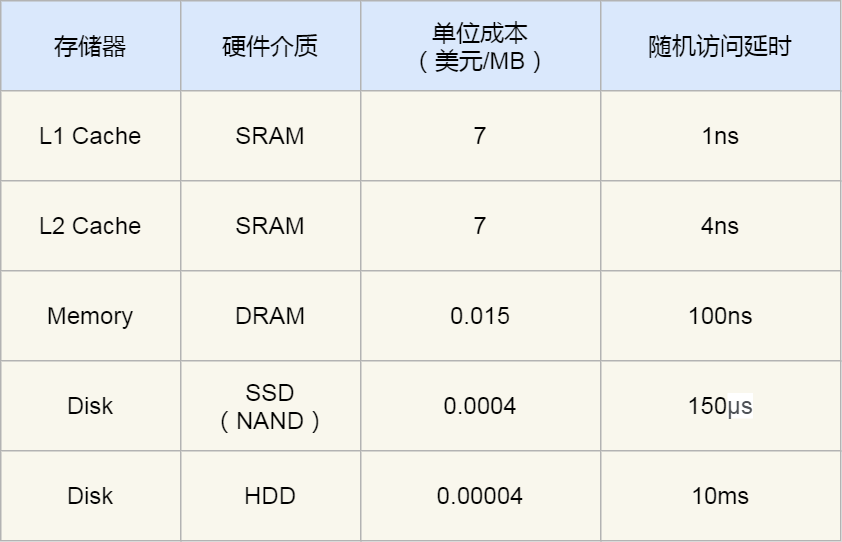

下面这张表格是不同层级的存储器之间的成本对比图：
你可以看到 L1 Cache 的访问延时是 1 纳秒，而内存已经是 100 纳秒了，相比 L1 Cache 速度慢了
100倍。另外，机械硬盘的访问延时更是高达 10 毫秒，相比 L1 Cache 速度慢了10000000倍，差了好几个数量级别。在价格上，每生产 MB 大小的 L1 Cache 相比内存贵了
466倍，相比机械硬盘那更是贵了175000倍。我在某东逛了下各个存储器设备的零售价，8G 内存 + 1T 机械硬盘 + 256G 固态硬盘的总价格，都不及一块 Intle i5-10400 的 CPU 的价格，这款 CPU 的高速缓存的总大小也就十多 MB。
总结
各种存储器之间的关系，可以用我们在图书馆学习这个场景来理解。
CPU 可以比喻成我们的大脑，我们当前正在思考和处理的知识的过程，就好比 CPU 中的寄存器处理数据的过程，速度极快，但是容量很小。而 CPU 中的 L1-L3 Cache 好比我们大脑中的短期记忆和长期记忆，需要小小花费点时间来调取数据并处理。
我们面前的桌子就相当于内存，能放下更多的书（数据），但是找起来和看起来就要花费一些时间，相比 CPU Cache 慢不少。而图书馆的书架相当于硬盘，能放下比内存更多的数据，但找起来就更费时间了，可以说是最慢的存储器设备了。
从 寄存器、CPU Cache，到内存、硬盘，这样一层层下来的存储器，访问速度越来越慢，存储容量越来越大，价格也越来越便宜，而且每个存储器只和相邻的一层存储器设备打交道，于是这样就形成了存储器的层次结构。
再来回答，开头的问题：那机械硬盘、固态硬盘、内存这三个存储器，到底和
CPU L1 Cache相比速度差多少倍呢？CPU L1 Cache 随机访问延时是 1 纳秒，内存则是 100 纳秒，所以 CPU L1 Cache 比内存快
100倍左右。SSD 随机访问延时是 150 微秒，所以 CPU L1 Cache 比 SSD 快
150000倍左右。最慢的机械硬盘随机访问延时已经高达 10 毫秒，我们来看看机械硬盘到底有多「龟速」：
SSD 比机械硬盘快 70 倍左右；
内存比机械硬盘快 100000 倍左右，即 10W 倍；
CPU L1 Cache 比机械硬盘快 10000000 倍左右，即 1000W倍；
我们把上述的时间比例差异放大后，就能非常直观感受到它们的性能差异了。如果 CPU 访问 L1 Cache 的缓存时间是 1 秒，那访问内存则需要大约 2 分钟，随机访问 SSD 里的数据则需要 1.7 天，访问机械硬盘那更久，长达近 4 个月。
可以发现，不同的存储器之间性能差距很大，构造存储器分级很有意义，分级的目的是要构造缓存体系。
