随着微服务的流行，服务和服务之间的稳定性变得越来越重要。Sentinel 以流量为切入点，从流量控制、熔断降级、系统负载保护等多个维度保护服务的稳定性。

作者 | 向寒 / 孙玄

来源 | 架构之美

头图 | 下载于视觉中国

关于 Sentinel

1、理论篇

以下是经过多年分布式经验总结的两个理论基础：

（1）微服务与治理的关系

（2）爬坡理论

我们今天的主题分为以下两个主要部分：

• Sentinel设计原理

• Sentinel运行流程源码剖析

Sentinel 设计原理

1、特性

丰富的应用场景：阿里 10 年双十一积累场景，含秒杀、双十一零点持续洪峰、热点商品探测、预热、消息队列削峰填谷、集群流量控制、实时熔断下游不可用应用等多样化的场景。

广泛的开源生态：提供开箱即用的与其它开源框架/库的整合模块，如Dubbo、Spring Cloud、gRPC、Zuul、Reactor 等。

完善的 SPI 扩展点：提供简单易用、完善的 SPI 扩展接口；可通过实现扩展接口来快速地定制逻辑。

完备的实时监控：提供实时的监控功能，可看到接入应用的单台机器秒级数据，及500 台以下规模的集群汇总运行情况。

2、核心关键点

（1）资源：限流的对象

如下代码/user/select即为一个资源：

 1@GetMapping("/user/select")23@SentinelResource(value = "select", blockHandler = "exceptionHandler")45public TUser select(@RequestParam Integer userId) {67    log.info("post /user/select userid=" + userId);89    return userService.select(userId);
10
11}

即被SentinelResource注解修饰的API：

 1@Target({ElementType.METHOD, ElementType.TYPE})23@Retention(RetentionPolicy.RUNTIME)45@Inherited67public @interface SentinelResource {89    String value() default "";
10
11
12
13    EntryType entryType() default EntryType.OUT;
14
15
16
17    int resourceType() default 0;
18
19
20
21    String blockHandler() default "";
22
23
24
25    Class<?>[] blockHandlerClass() default {};
26
27
28
29    String fallback() default "";
30
31......
32
33}

（2）入口：sentinel为每个资源创建一个Entry。

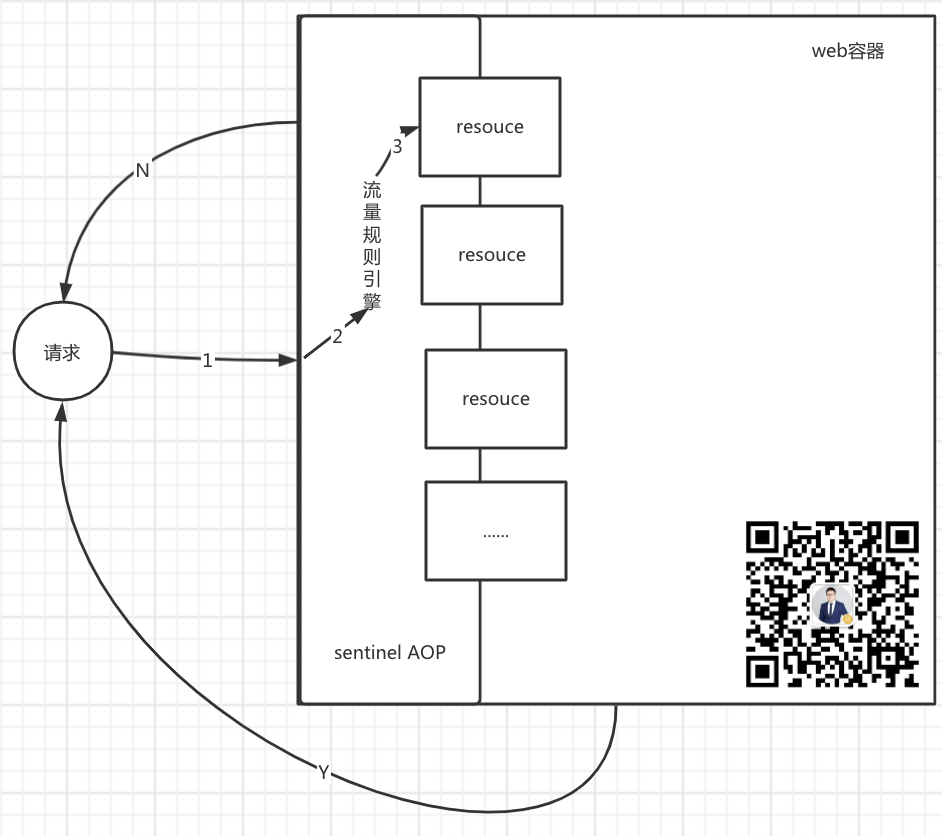

（3）槽链：每个Entry都会有一条用于记录限流以及各种控制的信息Slot chain，以此来实现下图中绿色部分的功能。

Sentinel 运行流程源码剖析

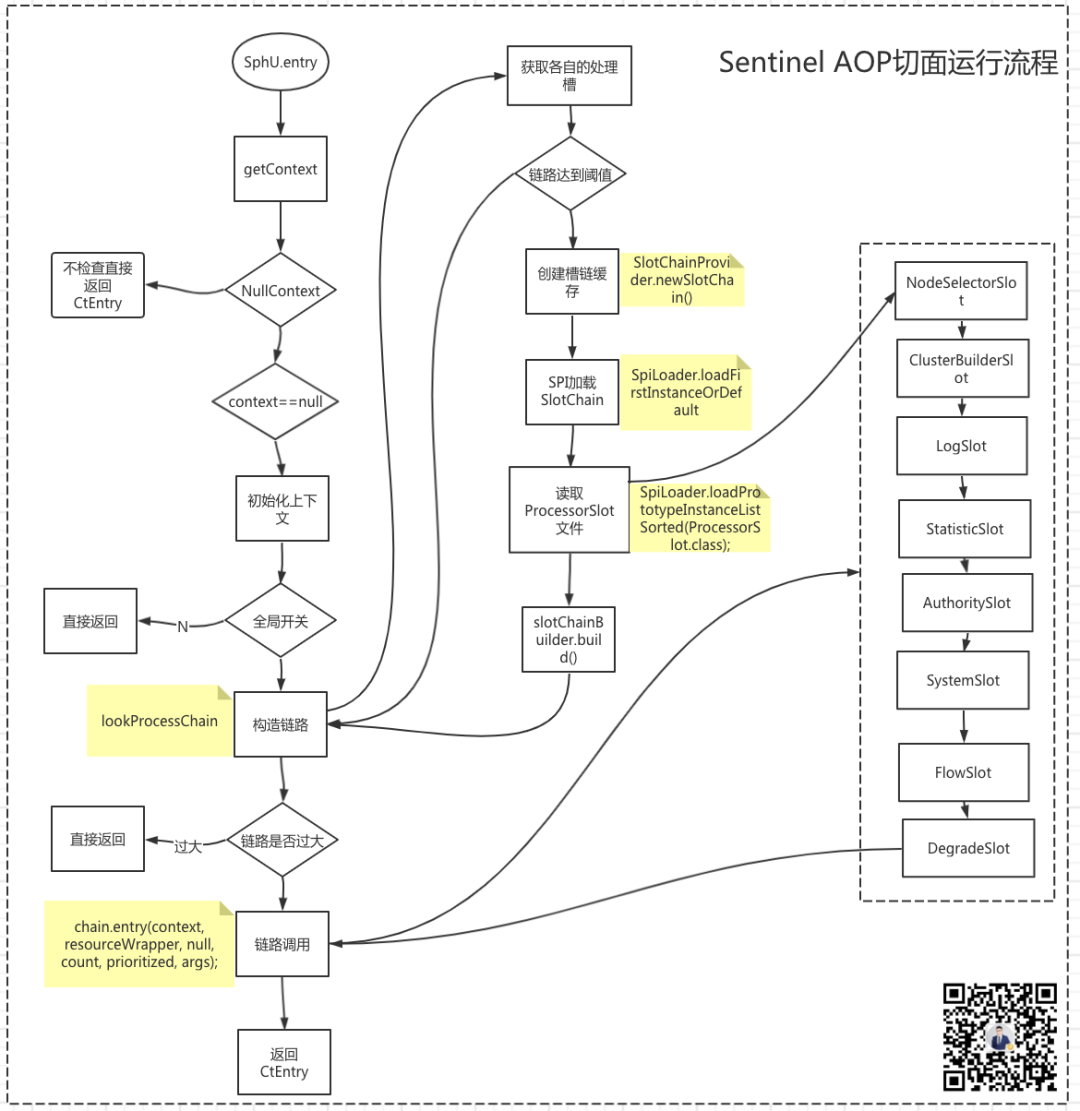

此图为官网全局流程图，接下来我们通过源码，分解该过程：

1、入口处

1SphU.entry("methodA", EntryType.IN);//入口
2
3}

核心代码

1SphU#lookProcessChain(ResourceWrapper resourceWrapper)

2、入口逻辑

 1private Entry entryWithPriority(ResourceWrapper resourceWrapper, int count, boolean prioritized, Object... args)23    throws BlockException {45    // 从threadLocal中获取当前线程对应的context实例。67    Context context = ContextUtil.getContext();89    if (context instanceof NullContext) {
10
11        // The {@link NullContext} indicates that the amount of context has exceeded the threshold,
12
13        // so here init the entry only. No rule checking will be done.
14
15        // 如果context是nullContext的实例，表示当前context的总数已经达到阈值，所以这里直接创建entry实例，并返回，不进行规则的检查。
16
17        return new CtEntry(resourceWrapper, null, context);
18
19    }
20
21
22
23    if (context == null) {
24
25        // Using default context.
26
27        //如果context为空，则使用默认的名字创建一个，就是外部在调用SphU.entry(..)方法前如果没有调用ContextUtil.enter(..)，则这里会调用该方法进行内部初始化context
28
29        context = InternalContextUtil.internalEnter(Constants.CONTEXT_DEFAULT_NAME);
30
31    }
32
33
34
35    // Global switch is close, no rule checking will do.
36
37    // 总开关
38
39    if (!Constants.ON) {
40
41        return new CtEntry(resourceWrapper, null, context);
42
43    }
44
45
46
47    // 构造链路（核心实现） go in
48
49    ProcessorSlot<Object> chain = lookProcessChain(resourceWrapper);
50
51
52
53    /*
54
55     * Means amount of resources (slot chain) exceeds {@link Constants.MAX_SLOT_CHAIN_SIZE},
56
57     * so no rule checking will be done.
58
59     * 当链的大小达到阈值Constants.MAX_SLOT_CHAIN_SIZE时，不会校验任何规则，直接返回。
60
61     */
62
63    if (chain == null) {
64
65        return new CtEntry(resourceWrapper, null, context);
66
67    }
68
69
70
71    Entry e = new CtEntry(resourceWrapper, chain, context);
72
73    try {
74
75        // 开始进行链路调用。
76
77        chain.entry(context, resourceWrapper, null, count, prioritized, args);
78
79    } catch (BlockException e1) {
80
81        e.exit(count, args);
82
83        throw e1;
84
85    } catch (Throwable e1) {
86
87        // This should not happen, unless there are errors existing in Sentinel internal.
88
89        RecordLog.info("Sentinel unexpected exception", e1);
90
91    }
92
93    return e;
94
95}

3、上下文信息

Context

Context是当前线程所持有的Sentinel上下文。

进入Sentinel的逻辑时，会首先获取当前线程的Context，如果没有则新建。当任务执行完毕后，会清除当前线程的context。Context 代表调用链路上下文，贯穿一次调用链路中的所有 Entry。

Context 维持着入口节点（entranceNode）、本次调用链路的 当前节点（curNode）、调用来源（origin）等信息。Context 名称即为调用链路入口名称。

Node

Node是对一个@SentinelResource标记的资源的统计包装。

Context中记录本当前线程资源调用的入口节点。

我们可以通过入口节点的childList，可以追溯资源的调用情况。而每个节点都对应一个@SentinelResource标记的资源及其统计数据，例如：passQps，blockQps，rt等数据。

Entry

Entry是Sentinel中用来表示是否通过限流的一个凭证，如果能正常返回，则说明你可以访问被Sentinel保护的后方服务，否则Sentinel会抛出一个BlockException。

另外，它保存了本次执行entry()方法的一些基本信息，包括资源的Context、Node、对应的责任链等信息，后续完成资源调用后，还需要更具获得的这个Entry去执行一些善后操作，包括退出Entry对应的责任链，完成节点的一些统计信息更新，清除当前线程的Context信息等。

在构建Context时已经完成下图部分：

4、核心流程

这里有两个需要注意的点：

• ProcessorSlot chain = lookProcessChain(resourceWrapper); 构建链路。

• chain.entry(context, resourceWrapper, null, count, prioritized, args); 进行链路调用首先来看链路是如何构建的。

5、获取槽链

• 已有直接获取；

• 没有去创建。

 1       //在上下文中每一个资源都有各自的处理槽23        ProcessorSlotChain chain = chainMap.get(resourceWrapper);45        // 双重检查锁保证线程安全67        if (chain == null) {89            synchronized (LOCK) {
10
11                chain = ch ProcessorSlot<Object> lookProcessChain(ResourceWrapper resourceWrapper) {ainMap.get(resourceWrapper);
12
13                if (chain == null) {
14
15                    // Entry size limit.
16
17                    // 当链的长度达到阈值时，直接返回null，不进行规则的检查。
18
19                    if (chainMap.size() >= Constants.MAX_SLOT_CHAIN_SIZE) {
20
21                        return null;
22
23                    }
24
25                    // 构建链路 go in
26
27                    chain = SlotChainProvider.newSlotChain();
28
29                    Map<ResourceWrapper, ProcessorSlotChain> newMap = new HashMap<ResourceWrapper, ProcessorSlotChain>(
30
31                        chainMap.size() + 1);
32
33                    newMap.putAll(chainMap);
34
35                    newMap.put(resourceWrapper, chain);
36
37                    chainMap = newMap;
38
39                }
40
41            }
42
43        }
44
45        return chain;
46
47    }

6、创建槽链

SlotChainProvider.newSlotChain();

1   // 基于spi扩展点机制来扩展，默认为DefaultSlotChainBuilder
2
3slotChainBuilder = SpiLoader.loadFirstInstanceOrDefault(SlotChainBuilder.class, DefaultSlotChainBuilder.class);

7、SPI加载ProcessorSlot

这里采用了spi的机制来扩展SlotChainBuilder，默认是采用DefaultSlotChainBuilder来实现的，可以看到sentinel源码的sentinel-core包下，META-INF/services/com.alibaba.csp.sentinel.slotchain.SlotChainBuilder文件下，默认属性是：

1  slotChainBuilder = SpiLoader.loadFirstInstanceOrDefault(SlotChainBuilder.class, DefaultSlotChainBuilder.class);

所以默认采用DefaultSlotChainBuilder来构建链路，因此找到DefaultSlotChainBuilder.build()方法。

8、DefaultSlotChainBuilder

 1public ProcessorSlotChain build() {23        // 定义链路起点45        ProcessorSlotChain chain = new DefaultProcessorSlotChain();6789        // Note: the instances of ProcessorSlot should be different, since they are not stateless.
10
11        // 基于spi扩展机制，加载ProcessorSlot的实现类，从META-INF/services/com.alibaba.csp.sentinel.slotchain.ProcessorSlot文件下获取，并且按指定顺序排序
12
13        List<ProcessorSlot> sortedSlotList = SpiLoader.loadPrototypeInstanceListSorted(ProcessorSlot.class);
14
15        // 遍历构建链路
16
17        for (ProcessorSlot slot : sortedSlotList) {
18
19            if (!(slot instanceof AbstractLinkedProcessorSlot)) {
20
21                RecordLog.warn("The ProcessorSlot(" + slot.getClass().getCanonicalName() + ") is not an instance of AbstractLinkedProcessorSlot, can't be added into ProcessorSlotChain");
22
23                continue;
24
25            }
26
27            // 将slot节点加入链，因为已经排好序了，只需要加到最后即可
28
29            chain.addLast((AbstractLinkedProcessorSlot<?>) slot);
30
31        }
32
33
34
35        return chain;
36
37    }

9、遍历ProcessorSlots

这里也是通过spi的机制，读取文件META-INF/services/com.alibaba.csp.sentinel.slotchain.ProcessorSlot：

 1# Sentinel default ProcessorSlots23com.alibaba.csp.sentinel.slots.nodeselector.NodeSelectorSlot45com.alibaba.csp.sentinel.slots.clusterbuilder.ClusterBuilderSlot67com.alibaba.csp.sentinel.slots.logger.LogSlot89com.alibaba.csp.sentinel.slots.statistic.StatisticSlot
10
11com.alibaba.csp.sentinel.slots.block.authority.AuthoritySlot
12
13com.alibaba.csp.sentinel.slots.system.SystemSlot
14
15com.alibaba.csp.sentinel.slots.block.flow.FlowSlot
16
17com.alibaba.csp.sentinel.slots.block.degrade.DegradeSlot

从这里看出，链路由这些节点组成，而slot之间的顺序是根据每个slot节点的@SpiOrder注解的值来确定的。

NodeSelectorSlot -> ClusterBuilderSlot -> LogSlot -> StatisticSlot -> AuthoritySlot -> SystemSlot -> FlowSlot -> DegradeSlot

链路调用

chain.entry(…)

上面已经构建好了链路，下面就要开始进行链路的调用了。

回到CtSph#entryWithPriority

1、NodeSelectorSlot

NodeSelectorSlot(@SpiOrder(-10000))

直接进入NodeSelectorSlot类的entry方法。

根据官方文档，NodeSelectorSlot类的作用为：

负责收集资源的路径，并将这些资源的调用路径，以树状结构存储起来，用于根据调用路径来限流降级。

 1@Override23public void entry(Context context, ResourceWrapper resourceWrapper, Object obj, int count, boolean prioritized, Object... args)45    throws Throwable {6789    // 双重检查锁+缓存 机制
10
11    DefaultNode node = map.get(context.getName());
12
13    if (node == null) {
14
15        synchronized (this) {
16
17            node = map.get(context.getName());
18
19            if (node == null) {
20
21                node = new DefaultNode(resourceWrapper, null);
22
23                HashMap<String, DefaultNode> cacheMap = new HashMap<String, DefaultNode>(map.size());
24
25                cacheMap.putAll(map);
26
27                cacheMap.put(context.getName(), node);
28
29                map = cacheMap;
30
31                // Build invocation tree
32
33                // 构建调用链的树形结构
34
35                ((DefaultNode) context.getLastNode()).addChild(node);
36
37            }
38
39
40
41        }
42
43    }
44
45
46
47    context.setCurNode(node);
48
49    // 进入下一个链
50
51    fireEntry(context, resourceWrapper, node, count, prioritized, args);
52
53}

2、ClusterBuilderSlot

ClusterBuilderSlot(@SpiOrder(-9000))

根据官方文档，ClusterBuilderSlot的作用为：

此插槽用于构建资源的 ClusterNode 以及调用来源节点。ClusterNode 保持某个资源运行统计信息（响应时间、QPS、block 数目、线程数、异常数等）以及调用来源统计信息列表。调用来源的名称由 ContextUtil.enter(contextName，origin) 中的 origin 标记。

3、LogSlot

LogSlot(@SpiOrder(-8000))

该类对链路的传递不做处理，只有在抛出BlockException的时候，向上层层传递的过程中，会通过该类来输入一些日志信息：

 1@Override23public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode obj, int count, boolean prioritized, Object... args)45    throws Throwable {67    try {89        fireEntry(context, resourceWrapper, obj, count, prioritized, args);
10
11    } catch (BlockException e) {
12
13        // 当抛出BlockException异常时，这里会输入日志信息
14
15        EagleEyeLogUtil.log(resourceWrapper.getName(), e.getClass().getSimpleName(), e.getRuleLimitApp(),
16
17            context.getOrigin(), count);
18
19        throw e;
20
21    } catch (Throwable e) {
22
23        RecordLog.warn("Unexpected entry exception", e);
24
25    }
26
27}

4、StatisticSlot

StatisticSlot(@SpiOrder(-7000))

官方文档：

StatisticSlot用于记录、统计不同纬度的 runtime 指标监控信息。

  1@Override23public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count,45                  boolean prioritized, Object... args) throws Throwable {67    try {89        // Do some checking.1011        // 先将调用链继续下去，等到后续链调用结束了，再执行下面的步骤1213        fireEntry(context, resourceWrapper, node, count, prioritized, args);14151617        // Request passed, add thread count and pass count.1819        node.increaseThreadNum();2021        node.addPassRequest(count);22232425        if (context.getCurEntry().getOriginNode() != null) {2627            // Add count for origin node.2829            context.getCurEntry().getOriginNode().increaseThreadNum();3031            context.getCurEntry().getOriginNode().addPassRequest(count);3233        }34353637        if (resourceWrapper.getEntryType() == EntryType.IN) {3839            // Add count for global inbound entry node for global statistics.4041            Constants.ENTRY_NODE.increaseThreadNum();4243            Constants.ENTRY_NODE.addPassRequest(count);4445        }46474849        // Handle pass event with registered entry callback handlers.5051        for (ProcessorSlotEntryCallback<DefaultNode> handler : StatisticSlotCallbackRegistry.getEntryCallbacks()) {5253            handler.onPass(context, resourceWrapper, node, count, args);5455        }5657    } catch (PriorityWaitException ex) {5859        node.increaseThreadNum();6061        if (context.getCurEntry().getOriginNode() != null) {6263            // Add count for origin node.6465            context.getCurEntry().getOriginNode().increaseThreadNum();6667        }68697071        if (resourceWrapper.getEntryType() == EntryType.IN) {7273            // Add count for global inbound entry node for global statistics.7475            Constants.ENTRY_NODE.increaseThreadNum();7677        }7879        // Handle pass event with registered entry callback handlers.8081        for (ProcessorSlotEntryCallback<DefaultNode> handler : StatisticSlotCallbackRegistry.getEntryCallbacks()) {8283            handler.onPass(context, resourceWrapper, node, count, args);8485        }8687    } catch (BlockException e) {8889        // Blocked, set block exception to current entry.9091        context.getCurEntry().setBlockError(e);92939495        // Add block count.9697        node.increaseBlockQps(count);9899        if (context.getCurEntry().getOriginNode() != null) {
100
101            context.getCurEntry().getOriginNode().increaseBlockQps(count);
102
103        }
104
105
106
107        if (resourceWrapper.getEntryType() == EntryType.IN) {
108
109            // Add count for global inbound entry node for global statistics.
110
111            Constants.ENTRY_NODE.increaseBlockQps(count);
112
113        }
114
115
116
117        // Handle block event with registered entry callback handlers.
118
119        for (ProcessorSlotEntryCallback<DefaultNode> handler : StatisticSlotCallbackRegistry.getEntryCallbacks()) {
120
121            handler.onBlocked(e, context, resourceWrapper, node, count, args);
122
123        }
124
125
126
127        throw e;
128
129    } catch (Throwable e) {
130
131        // Unexpected internal error, set error to current entry.
132
133        context.getCurEntry().setError(e);
134
135
136
137        throw e;
138
139    }
140
141}

StatisticSlot 会先将链往下执行，等到后面的节点全部执行完毕，再进行数据统计。

5、AuthoritySlot

@SpiOrder(-6000)

AuthoritySlot

官方文档：

AuthoritySlot：根据配置的黑白名单和调用来源信息，来做黑白名单控制

 1@Override23public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count, boolean prioritized, Object... args)45    throws Throwable {67    // 黑白名单权限控制89    checkBlackWhiteAuthority(resourceWrapper, context);
10
11    fireEntry(context, resourceWrapper, node, count, prioritized, args);
12
13}
14
15
16
17void checkBlackWhiteAuthority(ResourceWrapper resource, Context context) throws AuthorityException {
18
19    Map<String, Set<AuthorityRule>> authorityRules = AuthorityRuleManager.getAuthorityRules();
20
21
22
23    if (authorityRules == null) {
24
25        return;
26
27    }
28
29
30
31    Set<AuthorityRule> rules = authorityRules.get(resource.getName());
32
33    if (rules == null) {
34
35        return;
36
37    }
38
39
40
41    for (AuthorityRule rule : rules) {
42
43        if (!AuthorityRuleChecker.passCheck(rule, context)) {
44
45            throw new AuthorityException(context.getOrigin(), rule);
46
47        }
48
49    }
50
51}

6、SystemSlot

@SpiOrder(-5000)

SystemSlot

官方文档：

SystemSlot：这个 slot 会根据对于当前系统的整体情况，对入口资源的调用进行动态调配。其原理是让入口的流量和当前系统的预计容量达到一个动态平衡。

1@Override
2public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count,
3                 boolean prioritized, Object... args) throws Throwable {
4   // 系统规则校验
5   SystemRuleManager.checkSystem(resourceWrapper);
6   fireEntry(context, resourceWrapper, node, count, prioritized, args);
7}

7、FlowSlot 限流规则引擎

@SpiOrder(-2000)

FlowSlot

官方文档：

这个 slot 主要根据预设的资源的统计信息，按照固定的次序，依次生效。如果一个资源对应两条或者多条流控规则，则会根据如下次序依次检验，直到全部通过或者有一个规则生效为止:

• 指定应用生效的规则，即针对调用方限流的；

• 调用方为 other 的规则；

• 调用方为 default 的规则。

入口

 1@Override2public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count,3                 boolean prioritized, Object... args) throws Throwable {4   // 检查限流规则5   checkFlow(resourceWrapper, context, node, count, prioritized);67   fireEntry(context, resourceWrapper, node, count, prioritized, args);8}9
10void checkFlow(ResourceWrapper resource, Context context, DefaultNode node, int count, boolean prioritized)
11   throws BlockException {
12   checker.checkFlow(ruleProvider, resource, context, node, count, prioritized);
13}

1、所有规则检查

调用了FlowRuleChecker.checkFlow(…)方法。

 1public void checkFlow(Function<String, Collection<FlowRule>> ruleProvider, ResourceWrapper resource,2                     Context context, DefaultNode node, int count, boolean prioritized) throws BlockException {3   if (ruleProvider == null || resource == null) {4       return;5  }6   // 根据资源名称找到对应的7   Collection<FlowRule> rules = ruleProvider.apply(resource.getName());8   if (rules != null) {9       // 遍历规则，依次判断是否通过
10       for (FlowRule rule : rules) {
11           if (!canPassCheck(rule, context, node, count, prioritized)) {
12               throw new FlowException(rule.getLimitApp(), rule);
13          }
14      }
15  }
16}

2、单个规则检查

 1public boolean canPassCheck(/*@NonNull*/ FlowRule rule, Context context, DefaultNode node, int acquireCount,2                                               boolean prioritized) {3   String limitApp = rule.getLimitApp();4   if (limitApp == null) {5       return true;6  }7   // 集群限流的判断8   if (rule.isClusterMode()) {9       return passClusterCheck(rule, context, node, acquireCount, prioritized);
10  }
11   // 本地节点的判断
12   return passLocalCheck(rule, context, node, acquireCount, prioritized);
13}

3、非集群模式的限流判断

 1private static boolean passLocalCheck(FlowRule rule, Context context, DefaultNode node, int acquireCount,2                                     boolean prioritized) {3   // 根据请求的信息及策略，选择不同的node节点4   Node selectedNode = selectNodeByRequesterAndStrategy(rule, context, node);5   if (selectedNode == null) {6       return true;7  }8   // 根据当前规则，获取规则控制器，调用canPass方法进行判断9//       rule.getRater()放回的是TrafficShapingController接口的实现类，使用了策略模式，根据使用的控制措施来选择使用哪种实现。
10   return rule.getRater().canPass(selectedNode, acquireCount, prioritized);
11}

这里是先根据请求和当前规则的策略，找到该规则下存储统计信息的节点，然后根据当前规则获取相应控制器，通过控制器的canPass(…)方法进行判断。

4、获取节点

 1static Node selectNodeByRequesterAndStrategy(/*@NonNull*/ FlowRule rule, Context context, DefaultNode node) {2   // The limit app should not be empty.3   String limitApp = rule.getLimitApp();4   int strategy = rule.getStrategy();5   String origin = context.getOrigin();67   // 判断调用来源，这种情况下origin不能为default或other8   if (limitApp.equals(origin) && filterOrigin(origin)) {9       // 如果调用关系策略为STRATEGY_DIRECT，表示仅判断自己，则返回origin statistic node.
10       if (strategy == RuleConstant.STRATEGY_DIRECT) {
11           // Matches limit origin, return origin statistic node.
12           return context.getOriginNode();
13      }
14
15       // 采用调用来源进行判断的策略
16       return selectReferenceNode(rule, context, node);
17  } else if (RuleConstant.LIMIT_APP_DEFAULT.equals(limitApp)) { // 如果调用来源为default默认的
18       if (strategy == RuleConstant.STRATEGY_DIRECT) { // 如果调用关系策略为STRATEGY_DIRECT，则返回clusterNode
19           // Return the cluster node.
20           return node.getClusterNode();
21      }
22
23       return selectReferenceNode(rule, context, node);
24  } else if (RuleConstant.LIMIT_APP_OTHER.equals(limitApp)
25       && FlowRuleManager.isOtherOrigin(origin, rule.getResource())) { // 如果调用来源为other，且调用来源不在限制规则内，为其他来源
26       if (strategy == RuleConstant.STRATEGY_DIRECT) {
27           return context.getOriginNode();
28      }
29       return selectReferenceNode(rule, context, node);
30  }
31   return null;
32}

5、流量整形控制器

rule.getRater()方法会返回一个控制器，接口为TrafficShapingController，该接口的实现类图如下：

从类图可以看出，是很明显的策略模式，分别针对不同的限流控制策略。

1、默认策略

DefaultController该策略是sentinel的默认策略，如果请求超出阈值，则直接拒绝请求。

 1@Override2public boolean canPass(Node node, int acquireCount, boolean prioritized) {3   // 当前已经统计的数4   int curCount = avgUsedTokens(node);5   if (curCount + acquireCount > count) {6       // 如果是高优先级的，且是基于qps的限流方式，则可以尝试从下个未来的滑动窗口中预支7       if (prioritized && grade == RuleConstant.FLOW_GRADE_QPS) {8           long currentTime;9           long waitInMs;
10           currentTime = TimeUtil.currentTimeMillis();
11           // 从下个滑动窗口中提前透支
12           waitInMs = node.tryOccupyNext(currentTime, acquireCount, count);
13           if (waitInMs < OccupyTimeoutProperty.getOccupyTimeout()) {
14               node.addWaitingRequest(currentTime + waitInMs, acquireCount);
15               node.addOccupiedPass(acquireCount);
16               sleep(waitInMs);
17
18               // PriorityWaitException indicates that the request will pass after waiting for {@link @waitInMs}.
19               throw new PriorityWaitException(waitInMs);
20          }
21      }
22       return false;
23  }
24   return true;
25}
26
27private int avgUsedTokens(Node node) {
28   if (node == null) {
29       return DEFAULT_AVG_USED_TOKENS;
30  }
31   // 如果当前是线程数限流，则返回node.curThreadNum()当前线程数
32   // 如果是QPS限流，则返回node.passQps()当前已经通过的qps数据
33   return grade == RuleConstant.FLOW_GRADE_THREAD ? node.curThreadNum() : (int)(node.passQps());
34}
35
36private void sleep(long timeMillis) {
37   try {
38       Thread.sleep(timeMillis);
39  } catch (InterruptedException e) {
40       // Ignore.
41  }
42}

2、匀速排队策略

RateLimiterController

 1@Override2public boolean canPass(Node node, int acquireCount, boolean prioritized) {3   // Pass when acquire count is less or equal than 0.4   if (acquireCount <= 0) {5       return true;6  }7   // Reject when count is less or equal than 0.8   // Otherwise,the costTime will be max of long and waitTime will overflow in some cases.9   if (count <= 0) {
10       return false;
11  }
12
13   long currentTime = TimeUtil.currentTimeMillis();
14   // Calculate the interval between every two requests.
15   // 计算两个请求之间的时间间隔
16   long costTime = Math.round(1.0 * (acquireCount) / count * 1000);
17
18   // Expected pass time of this request. 该请求的预计通过时间 = 上一次通过的时间 + 时间间隔
19   long expectedTime = costTime + latestPassedTime.get();
20
21   // 如果预计时间比当前时间小，表示可以请求完全可以通过
22   if (expectedTime <= currentTime) {
23       // Contention may exist here, but it's okay.
24       // 这里可能存在竞争，但是不影响。
25       latestPassedTime.set(currentTime);
26       return true;
27  } else {
28       // Calculate the time to wait.
29       // 计算等待时间
30       long waitTime = costTime + latestPassedTime.get() - TimeUtil.currentTimeMillis();
31       // 如果等待时间超出了等待队列的最大时间，则无法放入等待队列，直接拒绝
32       if (waitTime > maxQueueingTimeMs) {
33           return false;
34      } else {
35           long oldTime = latestPassedTime.addAndGet(costTime);
36           try {
37               // 重新计算等待时间
38               waitTime = oldTime - TimeUtil.currentTimeMillis();
39               // 判断等待时间是否超过等待队列的最大时间，如果超过了，拒绝，并且将latestPassedTime最后一次请求时间重新设置为原值
40               if (waitTime > maxQueueingTimeMs) {
41                   latestPassedTime.addAndGet(-costTime);
42                   return false;
43              }
44               // in race condition waitTime may <= 0
45               // 线程等待
46               if (waitTime > 0) {
47                   Thread.sleep(waitTime);
48              }
49               return true;
50          } catch (InterruptedException e) {
51          }
52      }
53  }
54   return false;
55}

从代码可以看出，匀速排队策略是使用了虚拟队列的方法，通过控制阈值来计算出请求的时间间隔，然后将上一次请求的时间加上时间间隔，表示下一次请求的时间，如果当前时间比这个值大，说明已经超出时间间隔了，当然可以请求，反之，表示需要等待，那么等待的时长就应该是要等到当前时间达到预期时间才能请求，这里就有个虚拟的等待队列，而等待其实是通过线程的等待来实现的。而这里所说的虚拟队列实际上是由一系列的处于sleep状态的线程组成的，但是实际的数据结构上并没有构成队列。

3、预热/冷启动策略

WarmUpController

首先看WarmUpController的属性和构造方法：

 1// 阈值2protected double count;3/**4* 冷启动的因子 ，默认为3 {@link SentinelConfig#coldFactor()}5*/6private int coldFactor;7// 转折点的令牌数8protected int warningToken = 0;9// 最大令牌数
10private int maxToken;
11// 折线初始斜率，标志流量的变化程度
12protected double slope;
13
14// 累积的令牌数 ,累积的令牌数越多，说明系统利用率越低，说明当前流量低，是冷状态
15protected AtomicLong storedTokens = new AtomicLong(0);
16// 最后更新令牌的时间
17protected AtomicLong lastFilledTime = new AtomicLong(0);
18
19public WarmUpController(double count, int warmUpPeriodInSec, int coldFactor) {
20   construct(count, warmUpPeriodInSec, coldFactor);
21}
22
23public WarmUpController(double count, int warmUpPeriodInSec) {
24   construct(count, warmUpPeriodInSec, 3);
25}
26
27/**
28* @param count             用户设定的阈值（这里假设设定为100）
29* @param warmUpPeriodInSec 默认为10
30* @param coldFactor       默认为3
31*/
32private void construct(double count, int warmUpPeriodInSec, int coldFactor) {
33
34   if (coldFactor <= 1) {
35       throw new IllegalArgumentException("Cold factor should be larger than 1");
36  }
37
38   this.count = count;
39
40   this.coldFactor = coldFactor;
41
42   // thresholdPermits = 0.5 * warmupPeriod / stableInterval.
43   // warningToken = 100;
44
45   // 按默认的warmUpPeriodInSec = 10，表示1秒钟10个请求，则每个请求为间隔stableInterval = 100ms，那么coldInterval=stableInterval * coldFactor = 100 * 3 = 300ms
46   // warningToken = 10 * 100 / (3 - 1) = 500
47   // thresholdPermits = warningToken = 0.5 * warmupPeriod / stableInterval = 0.5 * warmupPeriod / 100ms = 500 ==>> warmupPeriod = 100000ms
48   warningToken = (int)(warmUpPeriodInSec * count) / (coldFactor - 1);
49
50   // / maxPermits = thresholdPermits + 2 * warmupPeriod /
51   // (stableInterval + coldInterval)
52   // maxToken = 200
53
54   // maxPermits = 500 + 2 * 100000ms / (100ms + 300ms) = 1000
55   // maxToken = 500 + (2 * 10 * 100 / (1.0 + 3)) = 1000
56   // maxPermits = maxToken
57   maxToken = warningToken + (int)(2 * warmUpPeriodInSec * count / (1.0 + coldFactor));
58
59   // slope
60   // slope = (coldIntervalMicros - stableIntervalMicros) / (maxPermits
61   // - thresholdPermits);
62
63   // slope = (3 - 1.0) / 100 / (600 - 500) = 0.0002
64   slope = (coldFactor - 1.0) / count / (maxToken - warningToken);
65
66}

属性说明：

• count: 用户设定的qps阈值。

• coldFactor: 冷启动的因子，初始默认为3，通过SentinelConfig类的coldFactor()方法获取，这里会有个判断，如果启动因子小于等于1，则会设置为默认值3，因为如果是小于等于1，是没有意义的，就不是预热启动了。

• warningToken：转折点的令牌数，当令牌数开始小于该值得时候，就要开启预热了。

• maxToken：最大令牌数。

• slope：折线的斜率。

• storedTokens：当前存储的令牌数。

• lastFilledTime：上一次更新令牌的时间。

总体思路：当系统存储的令牌为最大值时，说明系统访问流量较低，处于冷状态，这时候当有正常请求过来时，会让请求通过，并且会补充消耗的令牌数。当瞬时流量来临时，一旦剩余的令牌数小于警戒令牌数（restToken <= warningToken），则表示有大流量过来，需要开启预热过程，开始逐渐增大允许的qps。当qps达到用户设定的阈值后，系统已经预热完毕，这时候就进入了正常的请求阶段。

源码分析如下：

 1@Override2public boolean canPass(Node node, int acquireCount, boolean prioritized) {3   // 当前已经通过的qps4   long passQps = (long) node.passQps();56   // 上一个滑动窗口的qps7   long previousQps = (long) node.previousPassQps();8   // 同步令牌，如果是出于冷启动或预热完毕状态，则考虑要添加令牌9   syncToken(previousQps);
10
11   // 开始计算它的斜率
12   // 如果进入了警戒线，开始调整他的qps
13   long restToken = storedTokens.get();
14   if (restToken >= warningToken) { // 说明一瞬间有大流量过来，消耗了大量的存储令牌，造成剩余令牌数第一警戒值，则要开启预热默认，逐渐增加qps
15       // 计算当前离警戒线的距离
16       long aboveToken = restToken - warningToken;
17       // 消耗的速度要比warning快，但是要比慢
18       // current interval = restToken*slope+1/count
19       // restToken越小，interval就越小，表示系统越热
20       // 随着aboveToken的减小，warningQps会逐渐增大
21       double warningQps = Math.nextUp(1.0 / (aboveToken * slope + 1.0 / count));
22       if (passQps + acquireCount <= warningQps) { // 随着warningQps的增大，acquireCount = 1，那么passQps允许的范围就变大，相应的流量就越大，系统越热
23           return true;
24      }
25  } else {
26       if (passQps + acquireCount <= count) {
27           return true;
28      }
29  }
30
31   return false;
32}
33
34/**
35* 同步令牌
36* @param passQps
37*/
38protected void syncToken(long passQps) {
39   long currentTime = TimeUtil.currentTimeMillis();
40   // 把当前时间的后三位置为0 e.g. 1601456312835 = 1601456312835 - 1601456312835 % 1000 = 1601456312000
41   currentTime = currentTime - currentTime % 1000;
42   // 获取上一次更新令牌的时间
43   long oldLastFillTime = lastFilledTime.get();
44   if (currentTime <= oldLastFillTime) {
45       return;
46  }
47
48   // 获得目前的令牌数
49   long oldValue = storedTokens.get();
50   // 获取新的令牌数
51   long newValue = coolDownTokens(currentTime, passQps);
52
53   // 更新累积令牌数
54   if (storedTokens.compareAndSet(oldValue, newValue)) {
55       // 去除上一次的qps，设置剩下的令牌数
56       long currentValue = storedTokens.addAndGet(0 - passQps);
57       if (currentValue < 0) {
58           // 如果剩下的令牌数小于0，则置为0。
59           storedTokens.set(0L);
60      }
61       // 设置令牌更新时间
62       lastFilledTime.set(currentTime);
63  }
64}
65
66private long coolDownTokens(long currentTime, long passQps) {
67   // 当前拥有的令牌数
68   long oldValue = storedTokens.get();
69   long newValue = oldValue;
70
71   // 添加令牌的判断前提条件:
72   // 当令牌的消耗程度远远低于警戒线的时候
73   if (oldValue < warningToken) { // 这种情况表示已经预热结束，可以开始生成令牌了
74       // 这里按照count = 100来计算的话，表示旧值oldValue + 距离上次更新的秒数时间差 * count ，表示每秒增加count个令牌
75       // 这里的currentTime 和 lastFilledTime.get() 都是已经去掉毫秒数的
76       newValue = (long)(oldValue + (currentTime - lastFilledTime.get()) * count / 1000);
77  } else if (oldValue > warningToken) { // 进入这里表示当前是冷状态或正处于预热状态
78       if (passQps < (int)count / coldFactor) { // 如果是冷状态，则补充令牌数，避免令牌数为0
79           newValue = (long)(oldValue + (currentTime - lastFilledTime.get()) * count / 1000);
80      }
81       // 预热阶段则不添加令牌数，从而限制流量的急剧攀升
82  }
83   // 限制令牌数不能超过最大令牌数maxToken
84   return Math.min(newValue, maxToken);
85}

4、预热的匀速排队策略

WarmUpRateLimiterController

这种是匀速排队模式和预热模式的结合，这里不深入了。搞懂了上面两种，再看这种也比较清晰了。

5、DegradeSlot

官方文档说明：

这个 slot 主要针对资源的平均响应时间（RT）以及异常比率，来决定资源是否在接下来的时间被自动熔断掉。

源码解析：

 1@Override2public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count,3                 boolean prioritized, Object... args) throws Throwable {4   //降级判断5   performChecking(context, resourceWrapper);67   // 如果有自定义的slot，还会继续进行8   fireEntry(context, resourceWrapper, node, count, prioritized, args);9}
10
11void performChecking(Context context, ResourceWrapper r) throws BlockException {
12   // 使用DegradeRuleManager获得当前资源的熔断器
13   List<CircuitBreaker> circuitBreakers = DegradeRuleManager.getCircuitBreakers(r.getName());
14   if (circuitBreakers == null || circuitBreakers.isEmpty()) {
15       return;
16  }
17   // 遍历熔断器，只要有任何一个满足熔断条件，就抛出DegradeException异常。
18   for (CircuitBreaker cb : circuitBreakers) {
19       if (!cb.tryPass(context)) {
20           throw new DegradeException(cb.getRule().getLimitApp(), cb.getRule());
21      }
22  }
23}

这里有个关键类，DegradeRuleManager，该类中会保存所有的熔断规则，使用Map<String, List>的格式进行保存。当需要使用的时候，就直接根据资源名称，从该map中获取对应的熔断器列表。

那么规则是如何加载的呢？我们看到DegradeRuleManager这个类，在加载时候，有个静态代码块：

1private static final RulePropertyListener LISTENER = new RulePropertyListener();
2private static SentinelProperty<List<DegradeRule>> currentProperty
3   = new DynamicSentinelProperty<>();
4
5static {
6   currentProperty.addListener(LISTENER);
7}

currentProperty.addListener(LISTENER);继续分析该段代码，找到DynamicSentinelProperty的addListener(…)方法：

1@Override
2public void addListener(PropertyListener<T> listener) {
3   listeners.add(listener);
4   listener.configLoad(value);
5}
612345

发现会调用监听器的configLoad(…)方法，最终会调用RulePropertyListener这个类的reloadFrom(…)方法。具体怎么解析的其实就是将规则根据资源名称进行归类，并保存为map格式。

FlowSlot 限流规则引擎之限流算法原理

1、滑动窗口实现原理

• 每个时间窗口最大流量为100QPS；

• 20和80表示当时的真实QPS数量；

• 一个时间窗口分为两个半限，上半限和下半限；

• 如果时间窗口1的下半限和时间窗口2的上半限的峰值超过100QPS，那么就丢失一部分流量。

但是这样并不是我们想要的，那么我们来看看计数器滑动窗口。

2、计数器滑动窗口原理

• 在滑动窗口算法上优化；

• 相邻的两个半限总和>总阈值，才丢弃流量。

3、令牌桶算法

• 令牌漏斗桶存着所有的Token；

• 按期发放Token；

• 如果桶满了，就会熔断；

• 达到Token的Request可以获取资源；

• 得不到的就抛弃。

图文总结

1、整体流程

（1）请求发送到web容器；

（2）Sentinel Aop拦截所有Sentinel Resouce；

（3）如果资源的规则通过则执行正常流程；

（4）不通过则返回流控异常提示。

2、Sentinel AOP切面运行流程

更多阅读推荐

• 都在说云原生，它的技术图谱你真的了解吗？


• SRE 是如何保障稳定性的


• 如何写出让 CPU 跑得更快的代码？

• Serverless 在 SaaS 领域的最佳实践


• 云原生人物志 | Pulsar翟佳：社区的信任最重要

• 一目了然的 Docker 环境配置指南
