智能化农业作为人工智能应用的重要领域，对较高的图像处理能力要求较高，其中图像分割作为图像处理方法在其中起着重要作用。图像分割是图像分析的关键步骤，在复杂的自然背景下进行图像分割,
难度较大。

在传统的病虫害图像分割算法中应用最多的是基于统计模式识别、K-均值聚类、模糊C-均值聚类、Otsu、levelset、EM等算法。Gui等人提出了一种基于复杂背景的彩色叶片图像的大豆叶病检测系统，该系统根据K均值算法和结合经验阈值，基于显著性映射从大豆叶片病害图像中分割出显著区域，Kaur等人提出了一种基于K均值聚类算法的葡萄病害叶片图像分割方法.Chaudhary等人提出了一种基于图像处理技术的植物叶片病斑分割算法，比较了CIELAB、HSI和YCbCr颜色空间在病害检测过程中的效果.Mohammad等人比较了阈值法、分水岭法、边缘检测法、模糊C-均值聚类法和K-均值聚类法在植物病害检测中的应用，指出它们适合于任务重叠聚类。

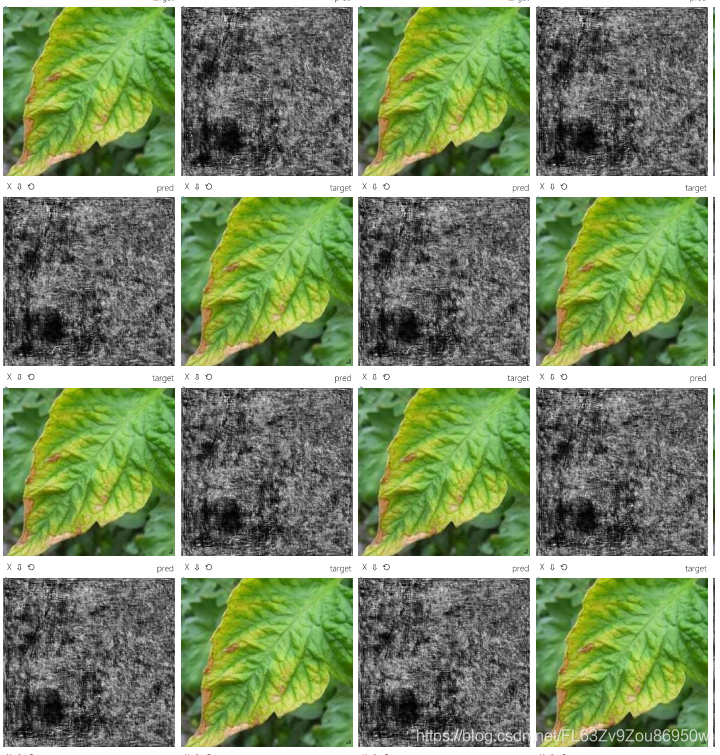

而Unet网络作为图像分割的经典深度学习算法，在植物叶片病虫害区域分割中也起着重要作用。故本项目通过使用python语言搭建Unet图像分割技术实现对植物病虫害区域的分割。其简单训练几轮后的模型效果如下图可见：

1.基本介绍

1.1 环境要求

本次环境使用的是python3.6.5+windows平台。主要用的库有：

opencv模块。在计算机视觉项目的开发中，opencv作为较大众的开源库，拥有了丰富的常用图像处理函数库，采用C/C++语言编写，可以运行在Linux/Windows/Mac等操作系统上，能够快速的实现一些图像处理和识别的任务。

numpy模块。numpy系统是Python的一种开源的数值计算扩展。这种工具可用来存储和处理大型矩阵，比Python自身的嵌套列表结构(nested list structure)要高效得多(该结构也可以用来表示矩阵(matrix))。

pytorch模块。pytorch是一个基于Torch的Python开源机器学习库，用于自然语言处理等应用程序。它主要由Facebookd的人工智能小组开发，不仅能够 实现强大的GPU加速，同时还支持动态神经网络，这一点是现在很多主流框架如TensorFlow都不支持的。PyTorch提供了两个高级功能：1.具有强大的GPU加速的张量计算（如Numpy） 2.包含自动求导系统的深度神经网络 除了Facebook之外，Twitter、GMU和Salesforce等机构都采用了pytorch。

visdom模块。visdom一个灵活的可视化工具，可用来对于 实时，富数据的 创建，组织和共享。支持Torch和numpy还有pytorch。visdom 可以实现远程数据的可视化，对科学实验有很大帮助。我们可以远程的发送图片和数据，并进行在ui界面显示出来，检查实验结果，或者debug。

1.2 Unet模型介绍

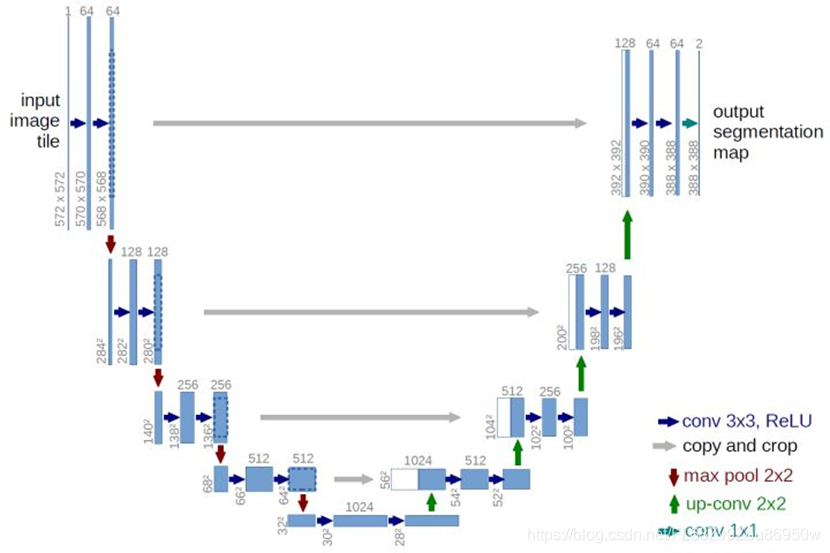

U-Net 网络模型是在 2015 年由 Ronneberger 等人提出的。U-Net 基于全卷积网络 FCN，其网络结构与 FCN 相似，都采用了编码器和解码器，以及跳跃连接的拓扑结构，能够实现在少量训练图像上进行更加精准的分割。但是 U-Net 与 FCN 不同之处在于 U-Net 网络是左右对称的。其左侧是用于捕获上下文信息的收缩路径，网络右侧是用于精确定位的扩张路径，与收缩路径对称，以恢复图像大小。编码器对应层的输出特征图经复制、裁减后与反卷积后的特征图通过跳跃连接进行特征融合，然后作为下一层的输入，继续上采样。U-Net 网络在上采样过程中有大量的特征通道，这使得网络能够将上下文信息传到更高分辨率的层。

2.模型搭建

2.1数据集准备

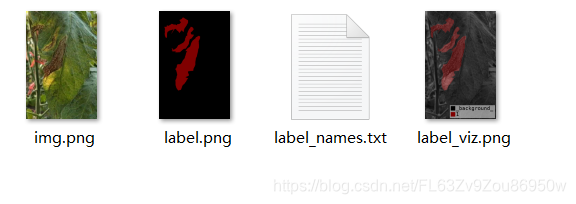

首先我们使用labelme工具对需要准备好的数据集进行处理标注。生成对应的json文件放置同一目录即可。其中labelme可以实现对图像进行多边形，矩形，圆形，多段线，线段，点形式的标注（可用于目标检测，图像分割，等任务）。处理格式如下：

2.2模型创建

U-Net 网络模型结构主要包括编码器、解码器和跳跃连接部分。编码器用于抽象特征、提取信息，解码器部分使得图像逐步恢复原始尺寸，而跳跃连接则将不同层次的特征进行了融合。在这里我们使用segmentation_models_pytorch库实现对unet的直接调用

其中UNet编解码器初始化代码如下：

def __init__(self,encoder_name: str = "resnet34",encoder_depth: int = 5,encoder_weights: Optional[str] = "imagenet",decoder_use_batchnorm: bool = True,decoder_channels: List[int] = (256, 128, 64, 32, 16),decoder_attention_type: Optional[str] = None,in_channels: int = 3,classes: int = 1,activation: Optional[Union[str, callable]] = None,aux_params: Optional[dict] = None,):super().__init__()self.encoder = get_encoder(encoder_name,in_channels=in_channels,depth=encoder_depth,weights=encoder_weights,)self.decoder = UnetDecoder(encoder_channels=self.encoder.out_channels,decoder_channels=decoder_channels,n_blocks=encoder_depth,use_batchnorm=decoder_use_batchnorm,center=True if encoder_name.startswith("vgg") else False,attention_type=decoder_attention_type,)self.segmentation_head = SegmentationHead(in_channels=decoder_channels[-1],out_channels=classes,activation=activation,kernel_size=3,)

2.3 模型训练

设置模型基本参数，其中包括学习率，batchsize，迭代次数，损失值等初始化。UNet 网络及大部分使用 Relu 函数进行激活，能够有效避免和纠正梯度消失问题。

def __init__(self, model):self.num_workers = 0self.batch_size = {"train": 8, "val":1}self.accumulation_steps = 32 // self.batch_size['train']self.lr = 1e-3self.num_epochs = 100self.best_loss = float("inf")self.best_dice = float(0)self.phases = ["train", "val"]self.device = torch.device("cuda:0")torch.set_default_tensor_type("torch.cuda.FloatTensor")self.net = modelself.criterion = nn.BCEWithLogitsLoss()self.optimizer = optim.Adam(self.net.parameters(), lr=self.lr)self.scheduler = ReduceLROnPlateau(self.optimizer, mode="min", patience=4, verbose=True)self.net = self.net.to(self.device)cudnn.benchmark = Trueself.dataloaders = {phase: provider(image_path=image_path,phase=phase,mean=(0.485, 0.456, 0.406),std=(0.229, 0.224, 0.225),batch_size=self.batch_size[phase],num_workers=self.num_workers,)for phase in self.phases}self.losses = {phase: [] for phase in self.phases}self.iou_scores = {phase: [] for phase in self.phases}self.dice_scores = {phase: [] for phase in self.phases}

2.4模型评估

损失函数是神经网络寻找最优权重参数的指标。常用的损失函数有均方误差、交叉熵损失函数等。U-Net 网络中使用了交叉熵损失函数在最后的特征图上通过像素级的 soft-max进行计算。Loss可以通过标准二值交叉熵（binary cross-entropy）和 Dice 损失计算，这是评估图像分割成功与否的常用性能标准。交并比（IoU） 是基于像素的评价标准，通常用于评估分割性能。这里考虑了目标矩阵与结果矩阵之间的不同像素比。这个度量与Dice计算也有关。

def __init__(self, phase, epoch):self.base_threshold = 0.5 # <<<<<<<<<<< here's the thresholdself.base_dice_scores = []self.dice_neg_scores = []self.dice_pos_scores = []self.iou_scores = []
def update(self, targets, outputs):probs = torch.sigmoid(outputs)dice, dice_neg, dice_pos, _, _ = metric(probs, targets, self.base_threshold)self.base_dice_scores.append(dice)self.dice_pos_scores.append(dice_pos)self.dice_neg_scores.append(dice_neg)preds = predict(probs, self.base_threshold)iou = compute_iou_batch(preds, targets, classes=[1])self.iou_scores.append(iou)
def get_metrics(self):dice = np.mean(self.base_dice_scores)dice_neg = np.mean(self.dice_neg_scores)dice_pos = np.mean(self.dice_pos_scores)dices = [dice, dice_neg, dice_pos]iou = np.nanmean(self.iou_scores)return dices, iou

2.5可视化

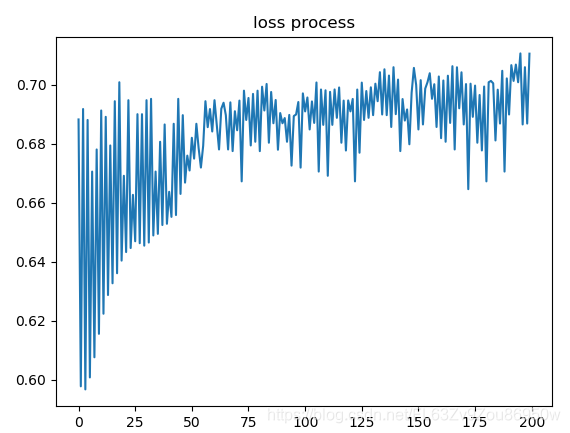

通过设置visdom模块中的provider建立训练过程中的可视化，然后使用命令“python -m visdom.server”实现浏览器访问训练过程。

def provider(image_path, phase, mean=None, std=None, batch_size=4, num_workers=0,
):image_list = glob(os.path.join(image_path, "*"))train_idx, val_idx = train_test_split(range(len(image_list)), random_state=4396, test_size=0.1)index = train_idx if phase == "train" else val_idxdataset = CatDataset(index, image_list, phase=phase)dataloader = DataLoader(dataset, batch_size=batch_size, num_workers=num_workers, pin_memory=True, shuffle=True,)return dataloader

完整代码：
