时间为友，记录点滴。

聊了这么多的图片运算，忽然有个想法，为什么非要用静态的图片来展示运算呢？我们可以用自己做的图片来经过运算后显示出来。说干就干。

先想一下需求：

1. 整体环境非黑即白。
2. 可以用鼠标在背景上画出矩形，矩形内容要填充成反色。
3. 可以通过鼠标画的矩形展示图片的逻辑操作。

好就这吧，怎么而实现呢？老规矩，大象放冰箱的三步走：

OpenCV中的矩形类实现

rect

创建一个矩形：rect(X0, Y0, width, height)， X0/Y0代表矩形的起点，width, height代表矩形的宽和高。这四个变量就把矩形的位置和大小限定了。

• area(): 面积
• size(): 尺寸，及[width, height]
• tl(): 左上顶点坐标
• br(): 右下顶点坐标
• width(): 宽度
• heigth(): 高度
• contains(Point(x, y)): 是否包含Point点
• &: rect = rect1 & rect2; 求两个矩形的交集
• | : rect = rect1 | rect2; 求两个矩形的并集
• ==: rect1 == rect2; 判断两个矩形是否相等
• 平移：rect = rect + Point(x, y); 其实就是对左上顶点坐标做加法
• 缩放：rect = rect + Size(x, y);其实就是对width和height做加法。

rectangle

void

• img: 可以认为是Mat 类型的Image.
• pt1: 矩形的一个顶点，比如：rect.tl
• pt2：矩形的pt1的对立顶点，比如：rect.br
• color: 矩形的颜色值或者灰度值。
• thickness: 是否需要填充 thickness>0?不填充:填充
• lineType: 线的类型，参考LineTypes
• shift Number of fractional bits in the point coordinates.

OpenCV中的鼠标实现画矩形

鼠标先知道一个函数就够了

void

• winname:窗口的名字
• onMouse:鼠标响应函数，回调函数。指定窗口里每次鼠标时间发生的时候，被调用的函数指针。 这个函数的原型应该为void on_Mouse(int event, int x, int y, int flags, void* param);
• userdate:传给回调函数的参数

void

• event: CV_EVENT_*变量之一

常见的event：

cv2_EVENT_MOUSEMOVE 鼠标滑动
cv2_EVENT_LBUTTONDOWN 左键点击
cv2_EVENT_RBUTTONDOWN 右键点击
cv2_EVENT_MBUTTONDOWN 中间点击
cv2_EVENT_LBUTTONUP 左键释放
cv2_EVENT_RBUTTONUP 右键释放
cv2_EVENT_MBUTTONUP 中间释放
cv2_EVENT_LBUTTONDBLCLK 左键双击
cv2_EVENT_RBUTTONDBLCLK 右键双击
cv2_EVENT_MBUTTONDBLCLK 中间双击

• x/y: 鼠标指针在图像坐标系的坐标（不是窗口坐标系）
• flags: CV_EVENT_FLAG的组合， param是用户定义的传递到setMouseCallback函数调用的参数。

cv2_EVENT_FLAG_LBUTTON 左键拖拽
cv2_EVENT_FLAG_RBUTTON 右键拖拽

OpenCV中的图片逻辑操作

//逻辑运算：

好了，完成了构思，和基本的概念，coding。。。

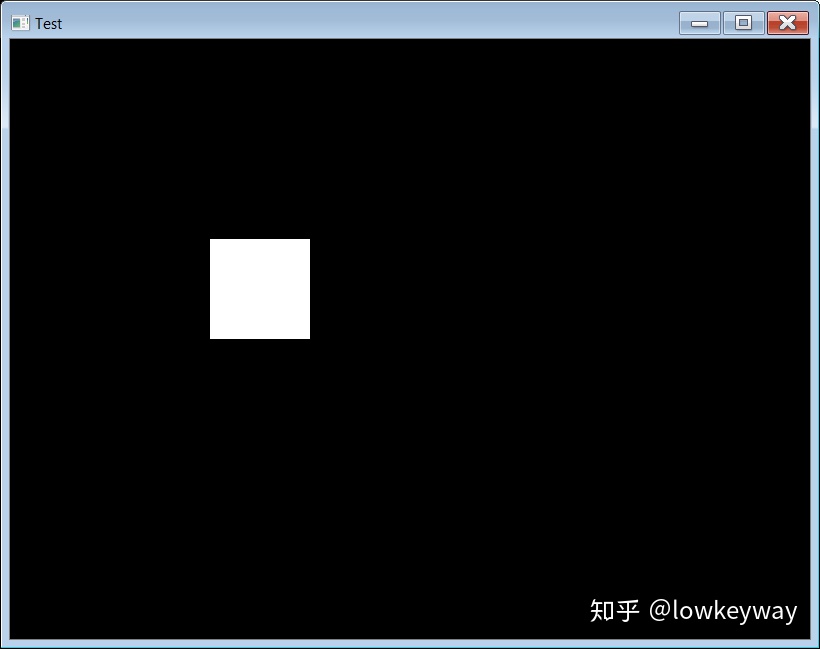

第一步：先实现一个矩形类，并且把它画出来，看看基本的&|操作是否有用。

static

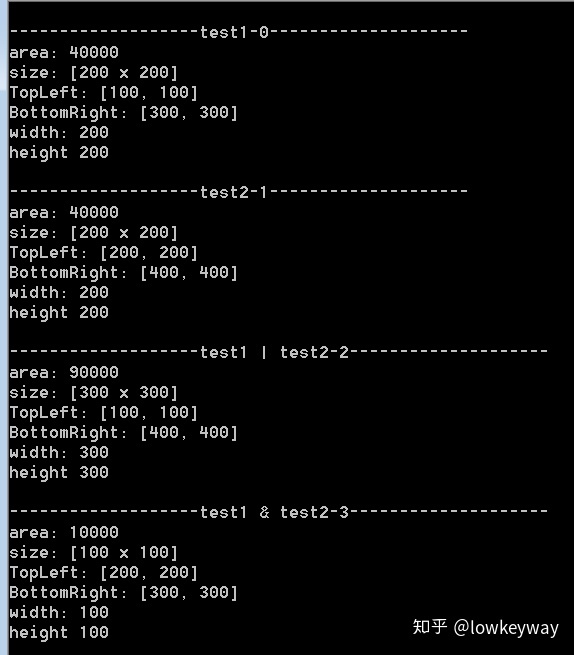

打印输出：

第二步：构造鼠标操作

注意点：

1. 为了实现实时更新矩形，需要在while(1)的线程和callback函数中对矩形做动态调整。
2. Not/And/Or的操作分别在“EVENT_LBUTTONUP” “EVENT_LBUTTONDOWN”时有操作的不同。

#include

运行结果：
