一。将下面的程序编译连接，用Debug加载、跟踪，然后回答问题。



汇编代码：

assume cs:code,ds:data,ss:stackdata segmentdw 0123h,0456h,0789h,0abch,0defh,0fedh,0cbah,0987h
data endsstack segmentdw 0,0,0,0,0,0,0,0
stack endscode segment
start:  mov ax,stackmov ss,axmov sp,16mov ax,datamov ds,axpush ds:[0]push ds:[2]pop ds:[2]pop ds:[0]mov ax,4c00hint 21h
code ends
end start





程序分析：由于是初次接触，我们逐步讲解，废话多点。



（1）此程序考察的是内存中数据段和栈段的定义。

   程序共定义了 3 个段（依次 是 数据段、栈段、代码段。注意 段的前后顺序）

1. 1个数据段，data段。首先明确，在程序运行开始（标号start处），这个数据段就已经被定义好了，并且分配了内存空间，并赋值了。
2. 1个栈段，stack。同理这个数据段在没有被人工定义为栈结构时，也被定义好了。并且分配了内存空间，并赋值了。
3. 1 个代码段。

将此程序编译并连接后，使用 debug 调试，（这里需要注意，以下的段地址可能由于系统不同而有差异，主要是理解概念。）

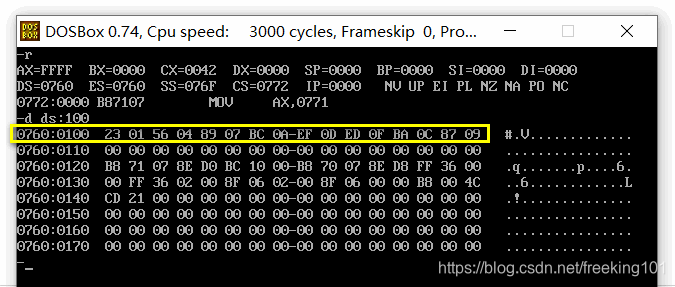

C:\huibian>debug shiyan_5.exe 然后执行 r 命令：

程序分析：我们什么也没执行，此时我们在 data段 定义的数据在哪 ？

在 ds:0100H 处 ( 原来讲过，程序最开始时 ds:00~ds:100H 是留给程序与操作系统通讯使用的 psp内存段，参见书中p92)，也就是说我们在 ds:100H、0760:100H ( 因为 ds 是 0760，所以 0760:100H ) 或 076F:00 处可以看见这些定义的数据。见下图。

-d ds:100

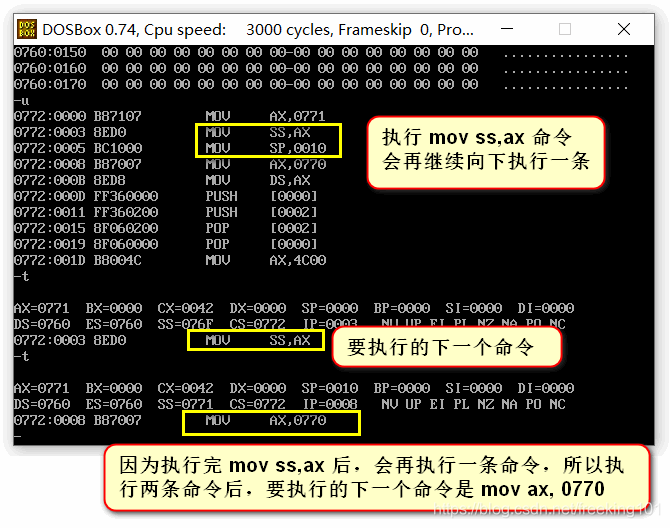

（2）mov ax,stack
         mov ss,ax
         mov sp,16

       直到这3个指令执行完毕，此时stack数据段被人工指定为了栈结构，（ss）=offset stack，也就是说此时ss段寄存器变量才赋值为stack段的段地址。sp指针指向了栈顶。

我们在上图中，看到 SS=076F，执行完这3个指令后，我们发现 SS=0771 ，我们使用 d 命令查询下：

我们定义的数据在内存中的位置在程序装载后，位置是固定的，也就是说数据段的物理地址一直是固定的，只不过我们表述这个数据段时，采用了不同的段地址和偏移地址。

我们将 ss 指向了 stack 段内存，也就是说，stack 这个内存段从现在开始被人工的当做了栈空间使用。在这16个字节空间里，原来都是00；为什么现在有其他数据了？这个我们先别管。它是一些其他的有用信息。



（3） mov ax,data
          mov ds,ax

直到上面2个指令执行完毕，ds 段寄存器的值才是 offset data，也就是说此时ds指向了data段，ds:[0] 和 data:[0] 是等价的。
此时的段地址存储在ds中；也是默认的段地址寄存器；内存单元表示直接使用 [idata] 寻址就行，也可以使用 ds:[idata]。[0]代表第一个内存单元地址；[2]代表第三个内存单元地址。

同理：我们执行这二个指令后，将ds指向了data段。



（4） push ds:[0]

       指令含义：将 data 段中从第一个内存单元地址开始，按照字单元（2个字节），压栈到ss栈（或stack栈中）；通俗的讲，就是将 23 01 这二个字节按字为单元压栈。此时sp变量有变化，原来sp=0010H（16），压栈后：(sp)=(sp) - 2 = 16 - 2 = 000EH。

也就是说栈顶改变了。（这个变化，你可以使用debug中的t命令一步一步的执行后查看）。此时我们查看下栈中有变化吗？

-d ss:0

我们发现栈中确实存储了 01 23 这2个数据，而且明确了栈空间结构是从高地址向低地址发展的。至于栈中其他数据，我们不必理会。

 push ds:[2]

       指令含义：同理，将data段中从第三个内存单元地址开始，按照字单元（2个字节），压栈到ss栈（或stack栈中）；通俗的讲，就是将56 04这二个字节按字为单元压栈。此时sp变量有变化，原来sp=000EH（14）；压栈后（sp）=（sp）-2=14-2=000CH。也就是说栈顶改变了SP=000C。

-d ss:0



（5）pop ds:[2]

       指令含义：将栈中数据按字弹出，写入到段地址是ds（它的值是offset data或在我们的系统中是DS=0B65），偏移地址是[2]的内存单元中。如果默认段地址是ds，此指令直接可以写成：pop [2]
       指令执行后：sp值有变化，因为是弹出一个字，故（sp）=（sp）+2  =000CH+2=000EH。也就是说栈顶指针sp指向有变化了。

       这里注意栈空间中存储栈帧的顺序，也是在以后使用栈结构时候需要注意的原则：先进后出；后进先出。
       我们查看下data段数据变化。

其实在内存第3、4字节中是pop弹栈回写的数据。实际是没有变化，但是经过了pop的回写的。

      pop ds:[0]

    指令含义：同理如上面，不多说了。

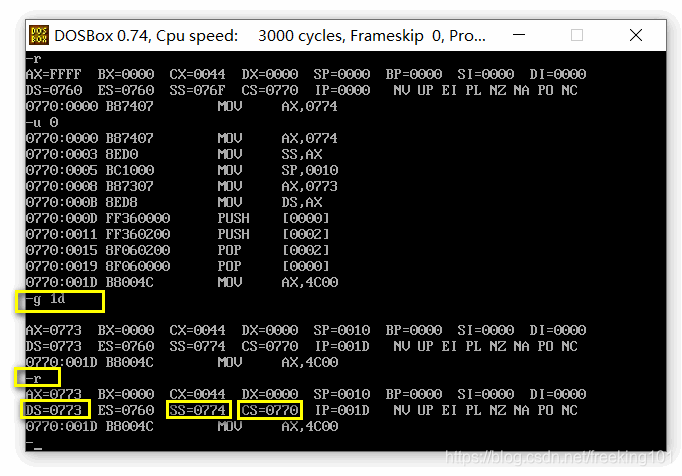

总结：观察栈的结构，注意执行push和pop指令的汇编层面含义和CPU执行的步骤。进一步理解内存的直接寻址方式。返回前，各寄存器状态如下：

①CPU执行程序，程序返回前，data段中的数据 不变 。
②CPU执行程序，程序返回前，CS=0772，SS=0771，DS=0770 。（根据自己系统回答）
③设程序加载后，CODE段的段地址为X，则DATA段的段地址为 X-2 ，STACK段的段地址为 X-1 。







二。将下面的程序编译连接，用Debug加载、跟踪，然后回答问题。



汇编程序：

assume cs:code,ds:data,ss:stackdata segmentdw 0123h,0456h
data endsstack segmentdw 0,0
stack endscode segment
start:mov ax,stack      mov ss,axmov sp,16         mov ax,data       mov ds,axpush ds:[0]push ds:[2]pop ds:[2]pop ds:[0]mov ax,4c00hint 21h
code ends
end start

程序分析：（不再详细分析了）

       首先明确：虽然我们在 data段 和 stack段 中只定义初始化了4个字节的内存，但在汇编中，直接给你分配了16个字节的空间，不足的按00补全。

       结论：数据段和栈段在程序加载后实际占据的空间都是以16个字节为单位的。如果不足，以0补全填充。



  在debug中查看：-d ds:100 （ 不知道为什么 ds:100 的 往上看前面解释）

g 1d 执行到 cs:1d 位置，程序中就是 mov ax, 4C00h

答案：
（1）CPU执行程序，程序返回前，data段中的数据为多少？
           执行程序后，data段有16个字节空间，前两个字数据不变，其余为00补全了。
（2）CPU执行程序，程序返回前，CS=0772, SS=0771, DS=0770.
（3）程序加载后，code段地址设为X，则data段地址为(x-2),stack段的段地址为(X-1).
（4）对于如下定义的段：
            name segment
                    ......
            name ends
       如果段中数据位 N 个字节，程序加载后，该段实际占据空间为：（N/16的取整数+1）*16个字节，如果 N小于16，那么实际占用16个字节（理解这个小问题）；如果N大于16，那么实际占用（N/16的取整数+1）*16个字节。其实都是这个公式。







三。将下面的程序编译连接，用Debug加载、跟踪，然后回答问题。



汇编代码：

assume cs:code,ds:data,ss:stackcode segment
start:mov ax,stack      mov ss,axmov sp,16         mov ax,data       mov ds,axpush ds:[0]push ds:[2]pop ds:[2]pop ds:[0]mov ax,4c00hint 21h
code endsdata segmentdw 0123h,0456h
data endsstack segmentdw 0,0
stack endsend start

程序分析：这次只不过是将 data 和 stack 段放到了 code 段后面了。那么就要注意它们段地址的变化了。

程序返回前查看（ 程序执行结束前 ）

总结：在汇编源代码中，我们定义的 code 是程序执行的代码（它存储在一个我们人为规定的段code中，在程序装载时，分配空间，并将机器码写入到这段内存中）；其他的数据段（无论是逻辑上的stack段，data段等）与代码段都相邻。只不过是装载、分配内存前后的问题。



答案：
（1）CPU执行程序，程序返回前，data段中的数据为多少？
           执行程序后，data段有16个字节空间，前两个字数据不变，其余为00补全了。
（2）CPU执行程序，程序返回前，CS=0B65, SS=0B69, DS=0B68.
（3）程序加载后，code段地址设为X，则 data 段地址为(x+3)，stack段的段地址为(X+4)。

（为什么是这样？怎么计算的？看cx，程序加载时，我们发现cx=0044，含义：此程序所有机器码占用的空间是44H=68字节（cx 指示 程序机器码占用空间的大小），data 和 stack 由于定义的都是小于16个字节，一律按照16个字节分配空间，其余补00；剩余的36个字节就是code段真正的可执行的机器码。由于code段不足48个字节（3*16），故程序加载时也补0了）

       我们可以使用debug看看：-d cs:0







四。 如果将(1)、(2)、(3)题中的最后一条伪指令“end start”改为“end”(也就是说不指明程序的入口)，则那个程序仍然可以正确执行？请说明原因。



       答案：如果不指名程序的（code段的）入口，并且使用 end 替换 end start，都能正常运行。但只有（3）题中程序可以正确的执行（因为只有它是在内存中可执行代码在最前面）。

       讲解：因为如果不指名入口，程序会从加载进内存的第一个单元起开始执行，前二个题中，定义的是数据，但CPU还是将数据当做指令代码执行了。只不过程序执行时逻辑上是错误了。但真的能执行的。

       如果指明了程序的入口，CPU会直接从入口处开始执行真正的机器码，直到遇到中断指令返回。此种方式能够确保程序逻辑上的正确。因此有必要为程序来指明入口。

       网上许多答案都是不太明确！







五。编写 code 段中的代码，将 a段 和 b段 数据依次相加，结果存入c段



书上解题思路：使用 段 es 首先指向 a 段 ，ds 指向 c 段，a 段 和 c 段相加保存在 c 段，然后 es 再 指向 b ，b 段再 和 c 段相加保存在 c 段：

assume cs:code
a segmentdb 1,2,3,4,5,6,7,8
a endsb segmentdb 1,2,3,4,5,6,7,8
b endsc segmentdb 0,0,0,0,0,0,0,0
c endscode segment
start:mov ax,amov es,axmov ax,cmov ds,axmov bx,0mov cx,8
s1:mov ax,es:[bx]add[bx],axadd bx,2loop s1mov ax,b mov es,axmov ds,ax mov bx,0mov cx,8
s2:mov ax,es:[bx]add[bx],axadd bx,2loop s2mov ax,4c00hint 21h
code ends
end start



程序分析：

       （1）这个题目一下子搞出3个数据段了。呵呵，貌似我们段寄存器不够用了。cs（代码段），ss（栈段），这二个千万别碰！那只有ds和es了。思路：将a和b段我们用一个段地址表示，存储在ds中；c段我们存储在es中。？这种方式好吗？不太好。

       （2）上面已经体会了，当一个数据段不足16个字节时，按16个字节分配内存空间，其余的补0。我们发现a、b段都是定义了8个字节的数值。并且是相邻的（肯定是的），那么a段的地址我们使用[bx+idata]表示，b段我们也使用[bx+idata]表示。这种方式没有把a段和b段分开。

       （3）最终决定：将es指向c段，ds分开分别的指向a段和b段，这样我们在一个循环内完成所有的工作了；程序中使用了栈保存了ds的值；

汇编代码

assume cs:codea segmentdb 1,2,3,4,5,6,7,8
a endsb segmentdb 1,2,3,4,5,6,7,8
b endscz segmentdb 0,0,0,0,0,0,0,0
cz endscode segmentstart:mov ax,amov ds,ax            ;ds指向a段mov ax,bmov es,ax            ;es指向b段mov bx,0mov cx,8             ;计算8次，故计数器为8s:mov dl, [bx]         ;将ds:[bx]内存单元按字节送入dl，此循环用到axadd dl, es:[bx]      ;将ds:[bx]与es:[bx]内存单元值相加push ds              ;保护ds值，因为下面用到ds了mov ax, cz          ;我的编译器不认C这个段的标号，故改成了CZmov ds, ax          ;将ds指向cz段mov [bx], dl        ;将dl（a和b相对应内存单元内容之和）写入cz中pop ds               ;将ds恢复inc bx              ;bx递增loop smov ax,4c00hint 21hcode endsend start

结果分析：

       （1）ds段寄存器在程序中可以存储不同的内存段的段地址，并不是唯一存储一个段地址，es也是如此。

       （2）合理利用系统自动创建的栈空间，利用栈空间来保存暂存的数据。注意压栈和弹栈的顺序，确保操作的是一个数据对象。

       （3）在遇到多个数据段的情况下，这种方式可以利用一个段寄存器来对多个内存段寻址。

       （4）在实际工程中，在程序中保存的数据，都是程序的一些必须的初始化的数据，其他的数据都应保存在磁盘文件中，需要时才读入内存中。此例中的a、b、cz段都是其他的数据，在这里就是演示。







六。编写code段中代码，用push指令将a段中前8个字型数据逆序存储到b段中。



程序分析：

       （1）理解掌握栈的原理，先进后出，从高地址向低地址发展。也就是说先压栈的数据，在栈底，最后被pop出。

       （2）对于数据段，我们定义2个，ds指向a段，ss指向b。ss指向了b段，也就意味着b段是人工创建的一个栈结构了。

       （3）对于push和pop指令：操作的是一个栈帧或栈单元，它的操作数是一个字，在8086CPU中是一个字，2个字节，这个在a、b段定义时我们应该发现，它们都是定义的字。如果定义的是db字节呢？呵呵。一样的。

汇编代码：

assume cs:codea segmentdw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a endsb segmentdw 0,0,0,0,0,0,0,0
b endscode segment
start:mov ax,amov ds,ax        ;ds指向a段mov ax,bmov ss,ax        ;ss指向了b段mov sp,16        ;初始化栈顶，ss：sp指向了栈顶，意味着b段是个栈结构了。mov bx,0mov cx,8         ;循环读取a段8次，因为是前8个字
s:push ds:[bx] ;直接将a段中的字单元内存压栈即可。这样在栈中的存储结构就是逆序的add bx,2loop smov ax,4c00hint 21h
code ends
end start

运行结果 debug：-d ds:0
