第10章 call 和 ret 指令



10.1 ret 和 reft 指令

call 和 ret 指令都是转移指令，他们都修改 IP，或同事修改 CS 和 IP 。他们经常被共同来实现子程序的设计。





10.2 call 指令 和 根据位移 转移的call指令







段间转移 的 call 指令





转移地址 在 寄存器 中 的 call 指令





转移地址在内存 中 的 call 指令





10.7 call 和 ret 的配合使用 来 实现子程序



子程序 框架



10.8 乘法指令





10.12 寄存器的冲突问题







实验 10 解析



王爽《汇编语言》(第三版)实验10解析：https://www.cnblogs.com/nojacky/p/9523904.html



1. 显示字符串

示例代码：

assume cs:codedatasg segmentdb 'welcome to masm!', 0
datasg endscode segmentstart:  mov dh, 8mov dl, 3mov cl, 2mov ax, datasgmov ds, axmov si, 0call show_strmov ax, 4c00hint 21hshow_str:   push dx                push cx        push si     ; 保护子程序寄存器中用到的寄存器; 由于主程序的限定; 这里由CPU自动为我们分配栈空间mov di, 0    ; 显示缓存区中的偏移量mov bl, dh   dec bl       ; bl-1才是真正的行，因为行号从0开始计数mov al, 160  mul bl       ; 每行160字节 用 行数*每行偏移量 得到目标行的偏移量mov bx, ax   ; mul bl之后，乘积存储在ax中，这里要转存入bx中mov al, 2    ; 列的偏移量为2，两个字节代表一列！！！mul dl       ; 与行偏移量同理add bl, al   ; 将列偏移量与行偏移量相加，得到指定位置的偏移量。mov ax, 0b800hmov es, ax   ; 指定显示缓存区的内存位置mov al, cl   ; 由于后面jcxz语句的判断要用到cx，所以我们要将; cl(颜色)先存下来。s:     mov ch, 0mov cl, ds:[si]     ; 首先将当前指向字符串的某个字符存入cx中jcxz ok             ; 如果cx为0，则转移到ok标号执行相应代码mov es:[bx+di],cl   ; 将字符传入低地址mov es:[bx+di+1],al ; 将颜色传入高地址add di, 2    ; 列偏移量为2inc si       ; 字符串的偏移量为1loop s       ; 不为0,继续复制ok:     pop dx      pop cxpop si      ; 还原寄存器变量ret         ; 结束子程序调用
code endsend start

运行结果：

示例代码 2：

data segmentdb 'Welcome to masm!',0
data endscode segmentassume cs:code,ds:data
start:mov dh,1              ;dh装行号(范围:1--25)mov dl,1              ;dl装列号(范围:1--80)[注:每超过80等于行号自动加1]mov cl,0cah           ;cl中存放颜色属性(0cah为红底高亮闪烁绿色属性)mov ax,datamov ds,axmov si,0call show_strmov ax,4c00hint 21h  show_str:   ;显示字符串的子程序[定义开始]push cxpush simov al,0A0hdec dh          ;行号在显存中下标从0开始,所以减1mul dhmov bx,axmov al,2mul dlsub ax,2       ;列号在显存中下标从0开始,又因为偶字节存放字符,所以减2add bx,ax      ;此时bx中存放的是行与列号的偏移地址mov ax,0B800hmov es,ax      ;es中存放的是显存的第0页(共0--7页)的起始的段地址mov di,0mov al,clmov ch,0
s:      mov cl,ds:[si]jcxz okmov es:[bx+di],cl       ;偶地址存放字符mov es:[bx+di+1],al     ;奇地址存放字符的颜色属性inc siadd di,2jmp short s
ok:     pop sipop cxret    ;显示字符串的子程序[定义结束]
code endsend start





2. 解决除法溢出的问题

示例代码：

assume cs:code,ss:stackstack segmentdw 8 dup(0)
stack endscode segment
start:mov ax, stackmov ss, axmov sp, 10hmov ax, 4240hmov dx, 0fhmov cx, 0ah      call divdwmov ax, 4c00hint 21hdivdw:  ;子程序定义开始push axmov ax, dxmov dx, 0div cxmov bx, axpop axdiv cxmov cx, dxmov dx, bxret   ;子程序定义结束
code endsend start

测试1：
计算：1000000/10(F4240H/0AH) 商：100000(186A0H) 余数：0

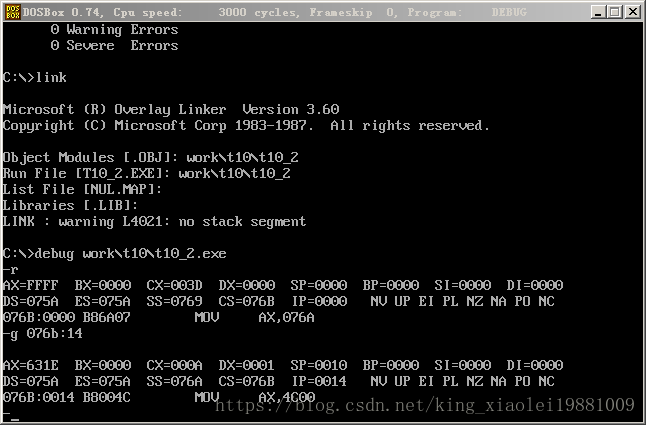

调试结果：

测试2：
计算：1000020/11(F4254H/0BH) 商：90910(1631EH) 余数：10(0AH)

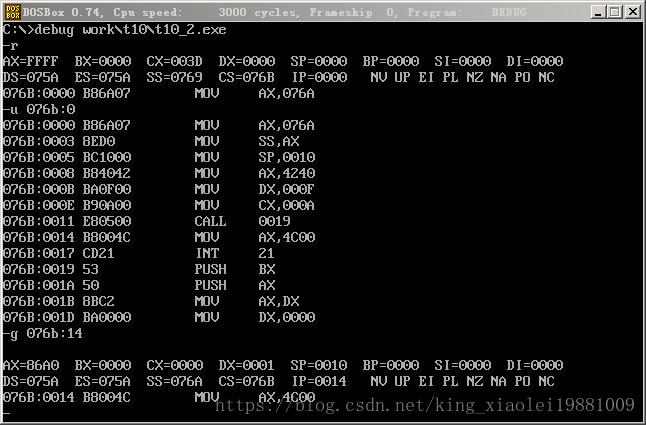

调试结果：





3. 数值显示

示例代码：

assume cs:code,ds:datadata segmentdb 10 dup (0)
data endscode segment
start:mov ax,12666mov bx,datamov ds,bxmov si,0call dtoc mov dh,8mov dl,3mov cl,0cahcall show_strmov ax,4c00hint 21h
dtoc:  ;数值显示的子程序定义push dxpush cxpush axpush sipush bxmov bx,0
s1:     mov cx,10dmov dx,0div cx        mov cx,axjcxz s2add dx,30hpush dxinc bxjmp short s1
s2:     add dx,30hpush dxinc bx     ;再进行一次栈操作(补充当"商为零而余数不为零"时的情况)mov cx,bxmov si,0
s3:     pop axmov [si],alinc siloop s3
okay:   pop bxpop sipop axpop cxpop dxret   ;数值显示的子程序定义结束
show_str:  ;显示字符串的子程序已经在第一题中说明，在此不再赘述。push bxpush cxpush simov al,0A0hdec dhmul dhmov bx,axmov al,2mul dlsub ax,2add bx,axmov ax,0B800hmov es,axmov di,0mov al,clmov ch,0
s:      mov cl,ds:[si]jcxz okmov es:[bx+di],clmov es:[bx+di+1],alinc siadd di,2jmp short s
ok:     pop sipop cxpop bxret
code ends
end start

运行结果：

详解版：

源地址：https://blog.csdn.net/include_heqile/article/details/80602772

assume cs:codedata segmentdw 123, 12666, 1, 8, 3, 38data endsascii segmentdb 100 dup(0);ascii码值，一个字节即可存储ascii endsdiv segmentdw 16 dup(0);除法溢出计算需要使用该数据段来临时保存结果div endscode segmentstart:      mov bx, datamov ds, bx;ds段寄存器用来存放待处理的数据mov si, 0call dtocmov cx, 6mov ax, 0mov dh, 8show:       push cxmov dl, 3mov cl, 2call show_strpop cx;我们需要更改行号来避免覆盖inc dhloop showmov ax, 4c00hint 21h dtoc:       ;该子程序用于将数值型的数字转换为字符串;十进制数值转换为ASCII码值，转换关系为：ascii=10进制+30H;要想将一个十进制的整数拆分成一个一个的数值，那我们需要让这个数;除以10，然后将得到的结果依次入栈，除完之后再依次出栈，即可得到由高位到低位;的所有数值，之后将这些值加上30H，即得到其对应的ASCII码值，然后将这些;ASCII码值存放到一个数据段中，调用show_str函数，来在屏幕上显示这些数值;为了存储转换后的ASCII码值，我们需要新开辟一个数据段push axpush bxpush cxpush dxpush dspush sipush esmov ax, asciimov es, ax;使用es段寄存器来存储转换后的ascii码值mov di, 0;存储ASCII数据时用来指向ascii段中的每个内存单元 mov cx, 6loop_zone:  push cx;因为内层循环会更改cx的值，所以我们需要使用栈结构来保存cx的值mov dx, 0;记录十进制数据的位数mov ax, ds:[si];ax存放被除数split:      push dx;下面要用到dx寄存器，因此我们先保存dxmov cx, 0ah;cx存放除数 mov dx, 0;dx作为被除数高16位，置0div cx;32/16的除法运算，商存储在ax中，余数存储在dx中mov cx, dx;call divdw;其实用不着调用divdw，这个除法溢出问题不是真正的除法溢出问题;我们只需要将被除数凑成32位的，除数当做16位的即可;此程序返回运算后的商和余数，分别保存在ax和cx中;如果被除数大于2550，al是无法存放商的，会造成溢出，因此，我们需要调用本实验中第二个函数;专门用于解决除法溢出问题的函数，虽然程序2解决的是32/16的除法运算的溢出问题，但是对于16/8位的;除法运算也是完全适用的;由于入栈时只能使用字型数据，所以我们压入的是ax，此时需要将;无关数据，也就是al置0pop dx;取出dx更改前的值push cx;余数入栈inc dx;当循环终止的时候可以进行弹栈存储操作了，但是我们需要一个标记，来标识我们需要;弹出多少次，我们使用dx来进行存储mov cx, axadd cx, dx;ax中的值在下一次运算中一定会用到，dx中的值也有可能会用到（当被除数很大时）;此时可以临时保存数据的只有cx了，因此我们直接将运算结果放到cx中;一举两得jcxz ok1;处理过程是需要循环的，循环结束的条件是商==0 ;我们只需要将执行jcxz指令即可，当cx的值位0的时候，它会自动跳转到ok1循环的jmp short split ok1:        pop axadd al, 30hmov byte ptr es:[di], alinc didec dxmov cx, dxjcxz lastjmp short ok1last:       ;最后一步，在数据的ASCII数据形式的最后加上一个0mov ah, 0mov byte ptr es:[di], ah inc di;从split到ok1到最后一步是对data段中第一个数据的处理;这个过程需要进行循环操作;在这个循环中，di，bx是放在循环外的pop cxadd si, 2loop loop_zonepop espop sipop dspop dxpop bxpop cxpop axretdivdw:      push dspush dxpush cxpush ax mov ax, divmov ds, axmov dx, 0;由于本程序中被除数是16位，但是divdw是32/16，所以我们需要将被除数的高位补16个0，也就是将dx置0mov ax, dxmov dx, 0div cx;ax存放商，dx存放余数;根据公式，使用被除数高位除以除数得到的商×65536;*65536等价于在低位加16个0，因此操作就会变得非常简单;使用被除数高位除以除数得到的余数×65536+被除数的低位，再将得到的结果除以除数;两者的结果相加，即可得到32位/16位的无溢出结果push dx;使用栈临时保存余数mov dx, axmov ax, 0mov ds:[0], axmov ds:[2], dxpop dx;弹出余数，作为右操作数中被除数的高16位pop bx;得到被除数的低16位push bx;恢复栈顶数据，避免对主程序造成干扰;add ax, bx;将右操作数[]中的左操作数的低16位和被除数的低16位相加;但是右操作数[]中的左操作数的低16位一定是全0的，因此我们可以省略这一步;直接执行mov ax, bxmov ax, bxdiv cx;ax存放商，dx存放余数;由于左操作数的低16位一定是全0，所以不必与其相加，直接将;右操作数的低16位存储到ds:[0]内存单元即可mov ds:[0], ax;商的低16位放到ds:[0]单元中mov ds:[4], dx  ;余数放到ds:[4]单元中;ds:[2]中一直保存的都是商的高16位，且没有被更改过，因此无须任何操作pop axpop cxpop dxmov ax, ds:[0];ax保存商的低16位mov dx, ds:[2];dx保存商的高16位mov cx, ds:[4];cx保存余数  pop ds;之所以要在pop ds之前将数据转移，是因为子程序divdw调用前，ds已经被使用;指向的是其他的段，如果不在pop之前转移数据，那么div段的数据就无法获取了retshow_str:   push bxpush cxpush dxpush dspush espush dipush axpush si;根据上节中的框架，为了不让子程序干扰主程序中寄存器的值，将所有子程序会用到的寄存器进行压栈mov di, axmov ax, 0b800hmov es, ax;颜色区的段地址mov ax, asciimov ds, ax;待输出的ASCII码值数据段mov al, 160 mul dh;每行占160个字节，乘以行数push ax;将行计算的结果存储到栈中mov al, 2mul dl;每列占2个字节，乘以列数pop bx;将上次运算的结果（160×行数）的值转移到bx中add bx, ax  ;此时的ax值为（2×列数）;将两者相加，最终结果保存到bx中mov dl, cl;因为下面的跳转指令jcxz需要用到cx寄存器，故需要将cl的值先保存在dl中change:     mov cl, ds:[di]mov ch, 0 inc di;我们需要记录下di的值，下一轮循环还会用到它;这样一来，我们就需要调整入栈和出栈寄存器的位置了;我们在pop di之前pop ax，然后使用ax来保存di的值jcxz ok2mov ch, dl mov es:[bx+si], cxadd si, 2jmp short changeok2:        pop sipop axmov ax, dipop dipop espop dspop dxpop cxpop bx retcode endsend start

示例代码 2：

assume cs:code,ds:datadata segmentdb 10 dup(0)
data endscode segment
start:mov ax,12666mov bx,datamov ds,bxmov si,0call dtocmov dh,8mov dl,3mov cl,02hcall show_strmov ax,4c00Hint 21Hdtoc:push dxpush cxpush axpush sipush bxmov bx,0	;bx在子程序中用来存放位数,用栈来临时存放修改后的字符dtoc00:mov cx,10d	;d表示十进制mov dx,0div cx		;除以10mov cx,ax	;得到的商赋给cxjcxz dtoc01		;当前商为0则调到s2add dx,30H	;将余数加上30H得到相应的ASCII码push dxinc bxjmp short dtoc00dtoc01:				;当商为0时,余数为个位add dx,30Hpush dxinc bx		;再进行一次栈操作(补充当商为0而余数不为0时的情况)mov cx,bx mov si,0dtoc02:				;s3实现将栈中的数据依次出栈放到制定内存中pop axmov [si],alinc siloop dtoc02dtoc03:pop bxpop sipop axpop cxpop dxretshow_str:	;显示字符串的子程序(定义开始)push cxpush simov al,0a0H	;每行为160字节 a0H=160dec dh	;行号在显存中下标从0开始,所以减1mul dh	;相当于从(n-1)*0a0H个Byte单元开始mov bx,ax	;定位好的位置偏移地址存放在bx里面(行)mov al,2	;每个字符占两个字节mul dl	;定位列,结果ax存放的是定位好的列的位置sub ax,2	;列号在显存中下标从0开始,又因为偶字节存放字符,所以减2add bx,ax	;此时bx存放的是行与列的偏移地址mov ax,0b800Hmov es,axmov di,0	;指向显存的偏移地址mov al,cl	;cl是存放颜色的参数,这时候al存放颜色了mov ch,0	;下边cx存放的是每次准备处理的字符show_str00:mov cl,ds:[si]	;ds:[si]指向'Weclome to masm!'jcxz show_str01mov es:[bx+di],cl	;偶数地址存放字符mov es:[bx+di+1],al	;奇数地址存放颜色属性inc siadd di,2jmp short show_str00 show_str01:pop sipop cxretcode ends
end start
