安卓逆向_15（二） --- Android Studio 3.6.3 JNI 环境配置和 so 生成开发 demo

From：Android Studio 3.0 JNI 的实现：https://blog.csdn.net/ziyoutiankoong/article/details/79696279

Android Studio 生成so包和.H文件给jni调用产生新so包。(即so包调so包)：https://blog.csdn.net/sxh_android/article/details/80694291

Android Studio 3.0 SO文件的引用：https://blog.csdn.net/ziyoutiankoong/article/details/79700879

android studio 3.0 JNI 使用：https://www.jianshu.com/p/190a242fd7ab

Android Studio jni开发入门——看我就够了！：https://www.jianshu.com/p/28d541d658db

Android Studio开发之 JNI 篇：https://www.jianshu.com/p/c993928e8081

android studio 3.4 配置 Android -jni 开发基础的教程详解：https://www.jb51.net/article/169438.htm

基于Android studio3.6 的JNI教程之helloworld思路详解：https://www.jb51.net/article/182804.htm

Android Studio 开发 JNI 示例：https://blog.csdn.net/wzhseu/article/details/79683045

JNI 技术的整体步骤和原理：

1、新建一个Android studio工程（注意把这个勾选上，不然后面还需要配置，勾选上就无须自己配置Cmake，Gradle啦）

2、Android 指定位置新建一个类，如JavaJNI.java类（一般位置为、src/main/java/"你的包名"/），在该类里面声明一个方法，该方法有本地端实现，即如 public native void open（）；

3、写好之后本地native方法之后，配置Javah, 操作步骤：File-Tools-External Tools-"点击加号" name随便起一个，方便统一叫javah, 下面的Description可以和上面一致；

Program: $JDKPath$\bin\javah.exeAuguments: -classpath . -jni -o $ModuleFileDir$/src/main/jni/$Prompt$ $FileClass$Working directory: $ModuleFileDir$\src\main\java

以上为配置Javah过程，到这就配置好了，注意上面几个配置你可以理解为固定配置，其实是一些路径定义，可以不用管的，

4、鼠标选中刚刚新建的含有本地实现方法的类，右击选择External Tools的Javah, 随机在弹出的窗口输入名字（这个名字就是马上生成的C或C++头文件的名字，文件会保存在/src/main/jni/下面），这样我们的C或C++头文件就生成好了，在JNI文件下，

5、将生成的.h头文件放到、src/main/cpp文件中

6、在cpp文件下在新建一个对应的.cpp文件，开始编写需要调用的本地函数方法（具体做法把刚生成.h文件中的方法名复制过来，“；”改为方法体“{}”，然后在方法体中用C++实现你需要的功能）

7、在MainActivity.java测试类中调用JavaJNI.java类中本地声明的方法

8、编译即可成功调用实现你写的C++方法

1. NDK 安装配置

在 File - Settings ...，下查看 NDK 安装配置情况，如果没有下载配置 NDK ，以及相关的包，对应下载相关的安装包。

具体如下图

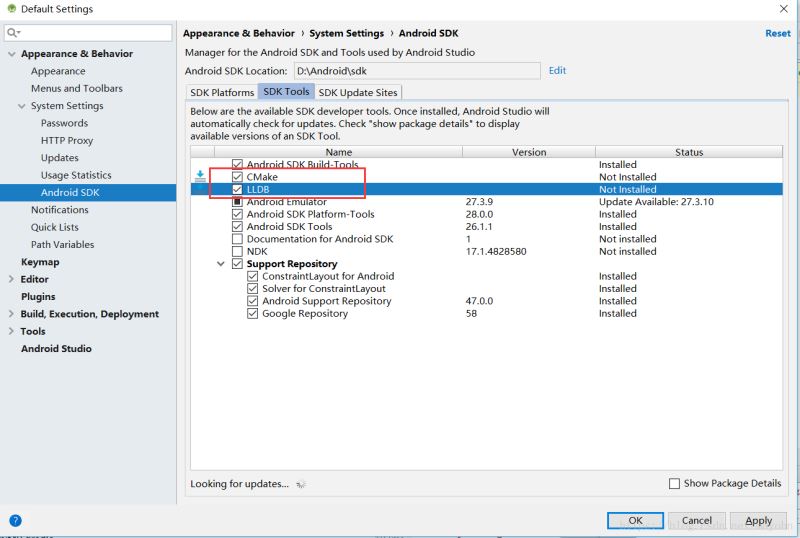

打开 sdkManager下载 CMake 和 LLDB

配置 ndk

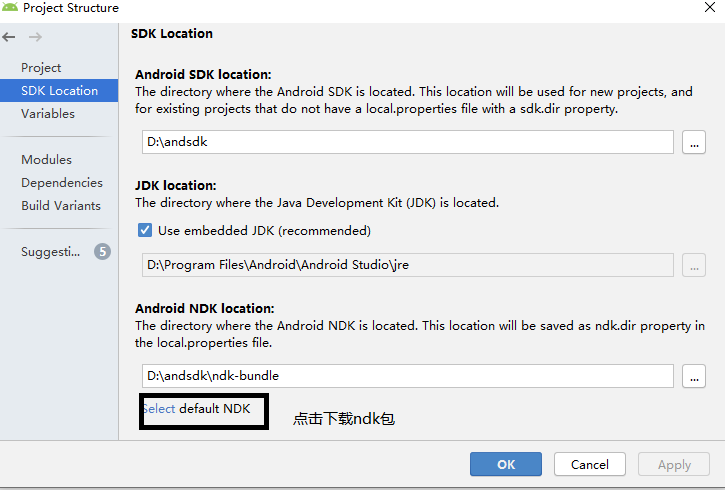

下载安装好后，可以在 File - Project Structure 的 SDK Location 下查看对应的安装配置路径情况，

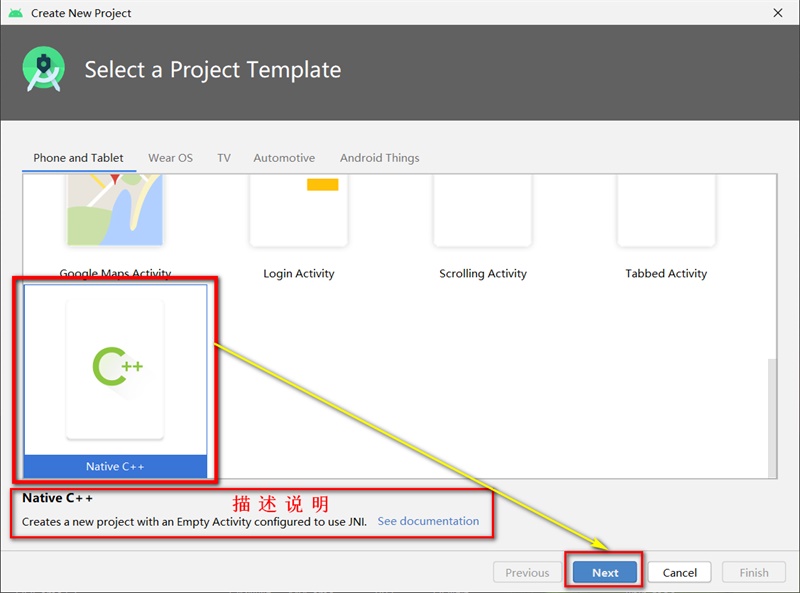

2. 打开 Android Studio，新建一个 Native C++工程。

具体如下图

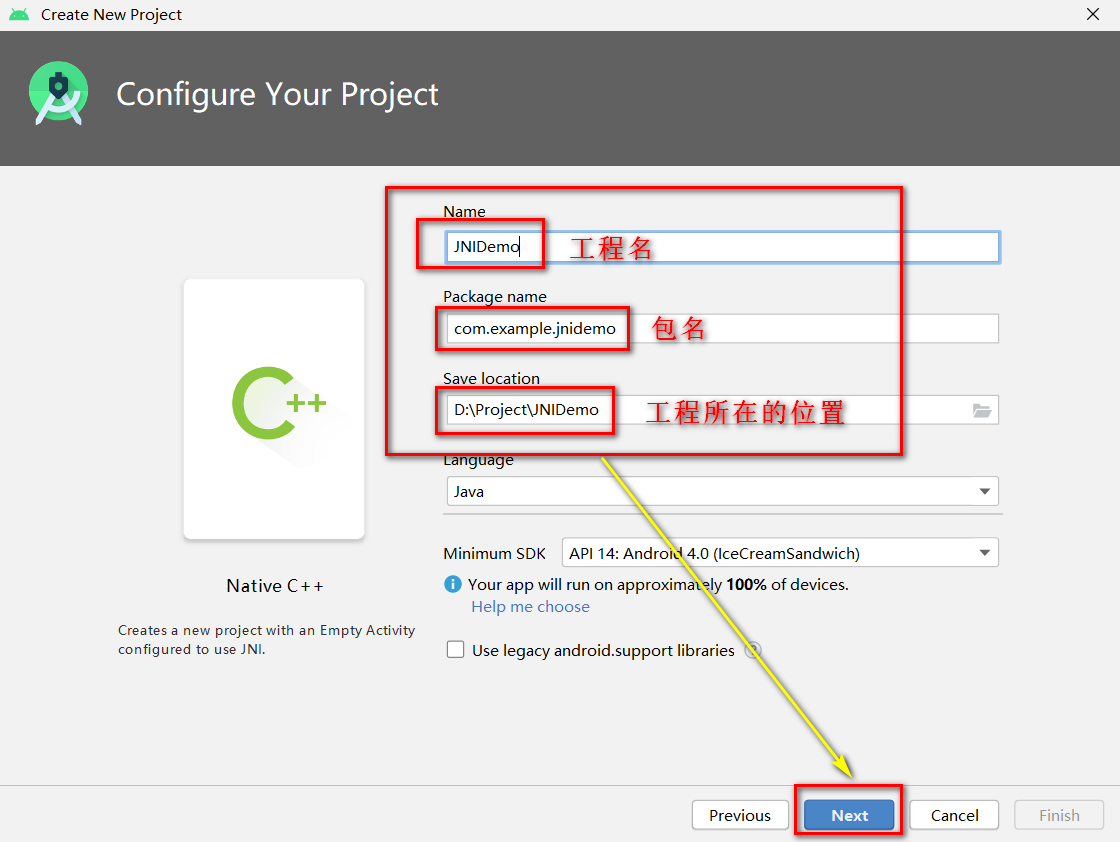

输入工程名：JNINDK

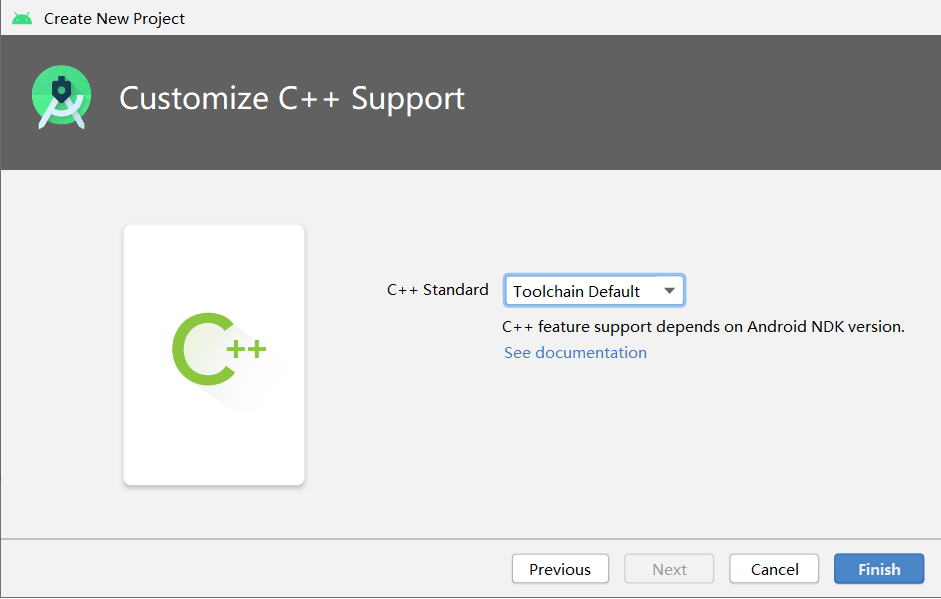

然后，点击完成：

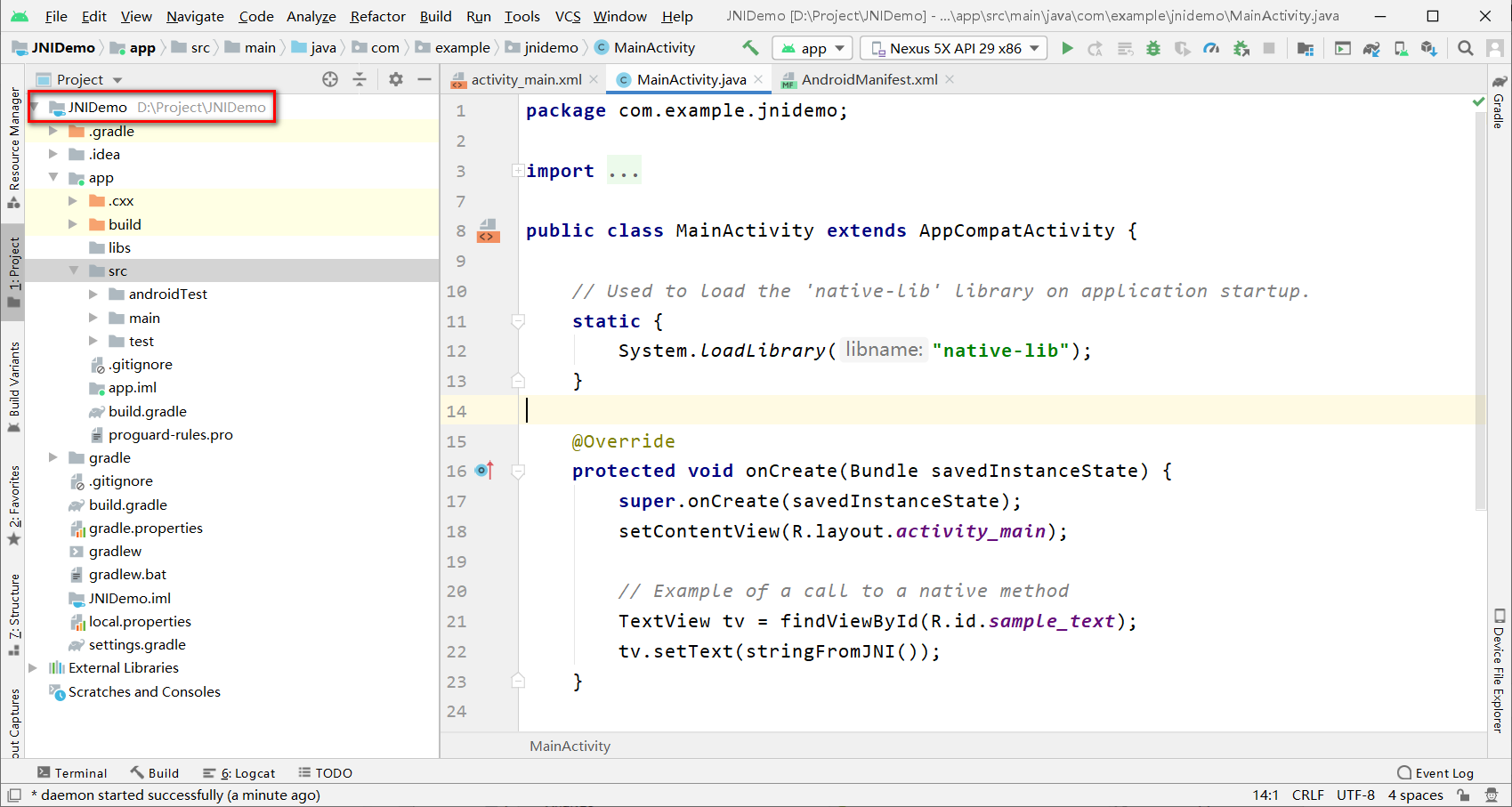

成功创建 Android 项目（JNIDemo）

如图：

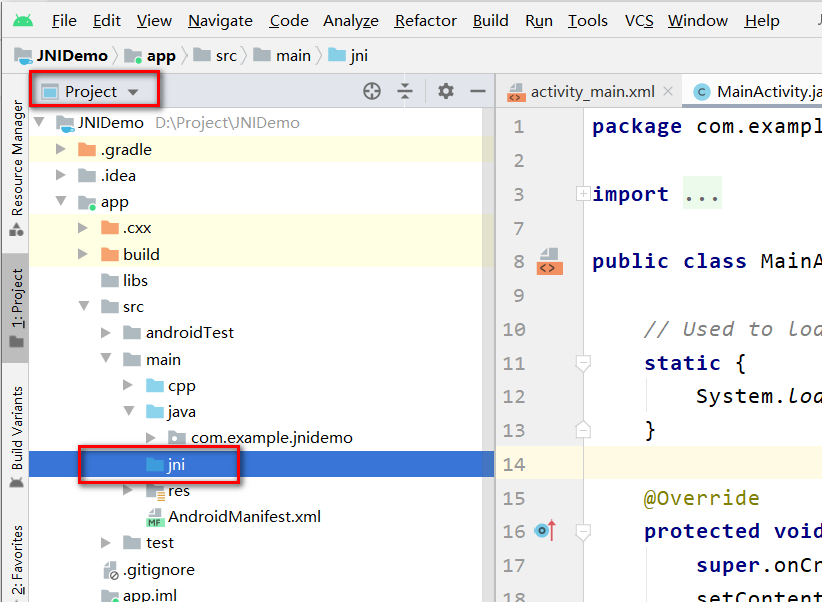

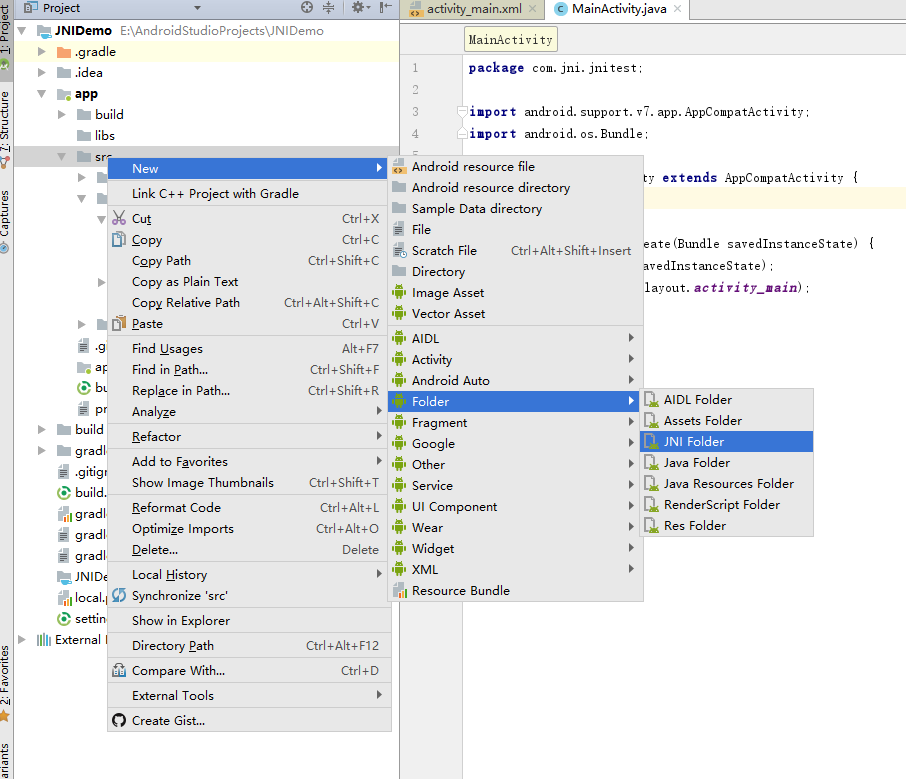

创建 jni 文件夹：src 右键 ---> New ---> Folder ---> JNI Folder 如图：

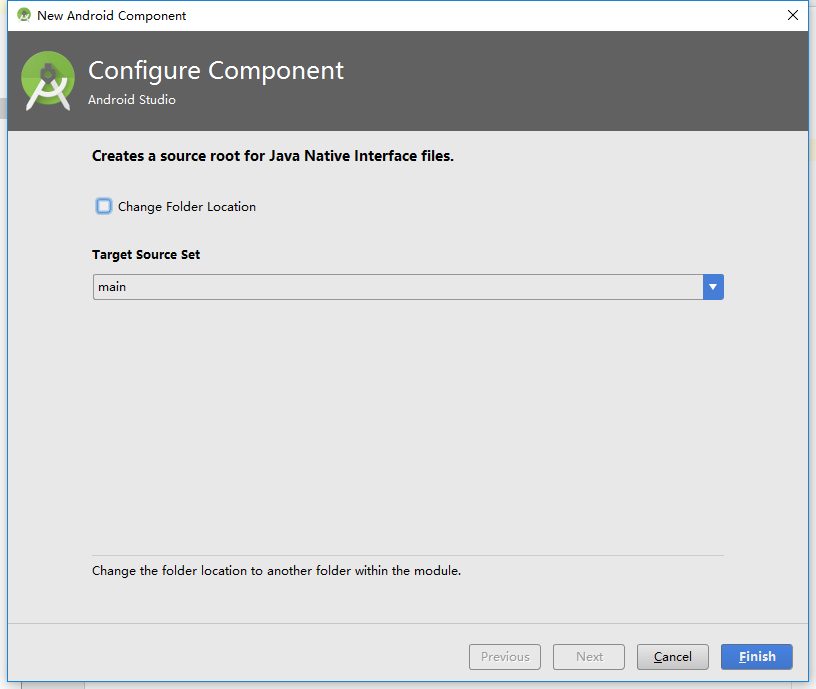

选择 JNI Folder :

结果如图：

3. 创建 JNI 类

示例代码：

public class JNITest {static {System.loadLibrary("JniLib");}public native String getString();}

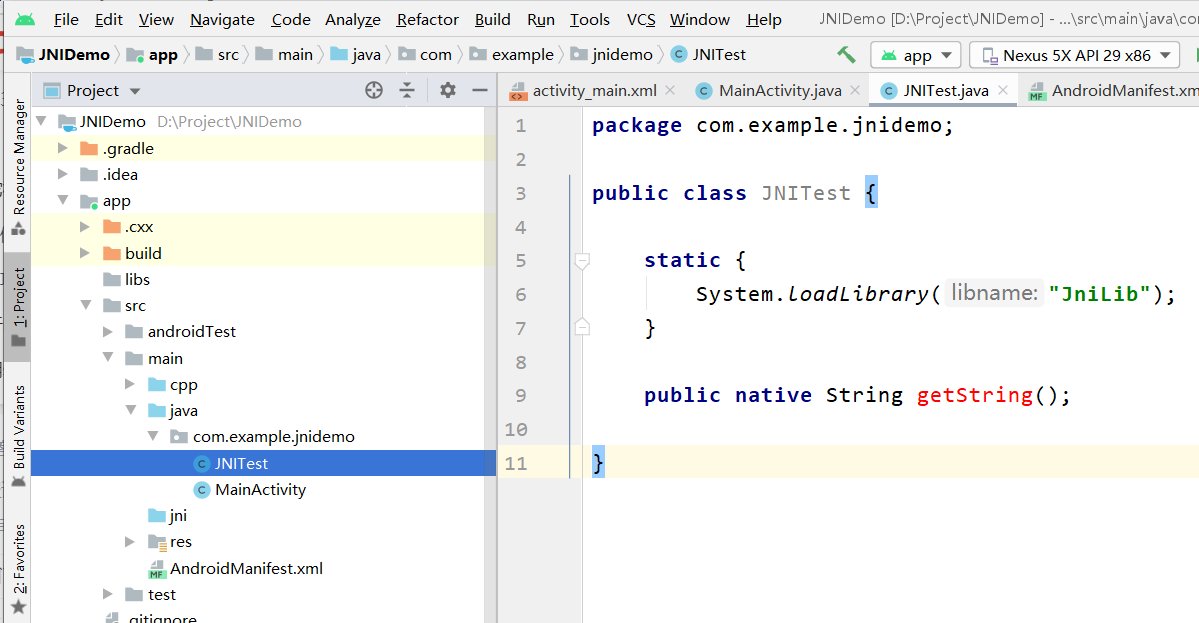

如图：

3.1 生成 .h 文件

方法 1：

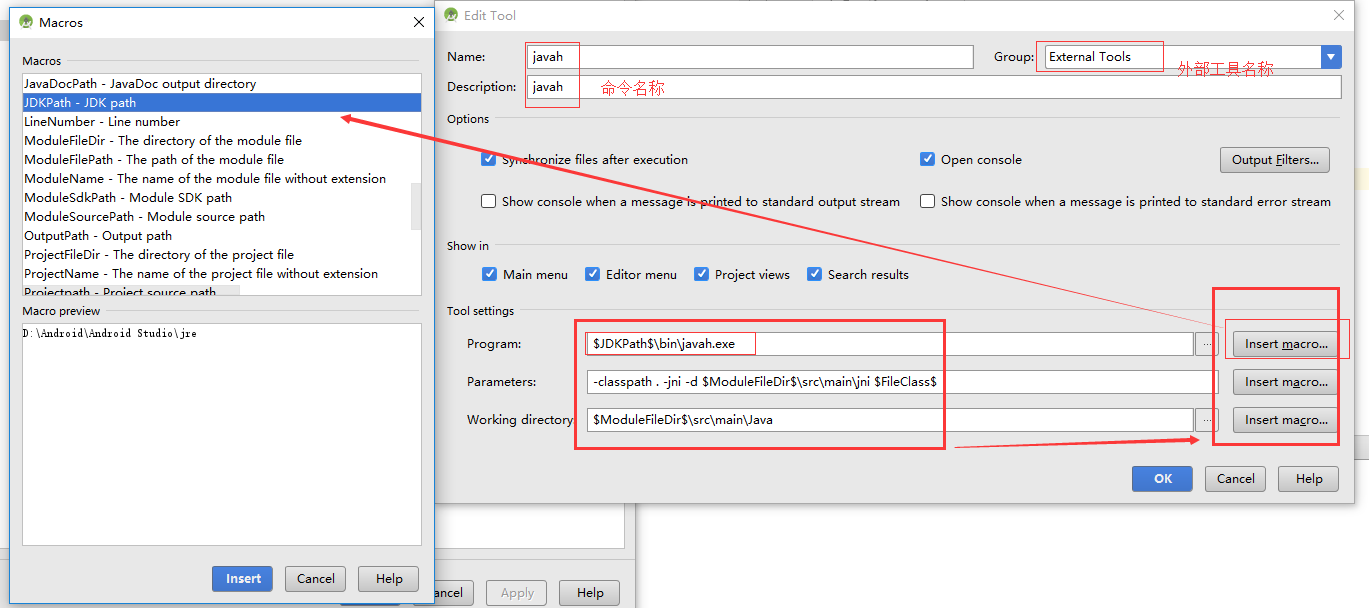

配置 Anroid Studio 外部工具，一劳永逸，往后无需命令行，File ---> Setting ---> Tools ---> External Tools ---> “+” 进入页面

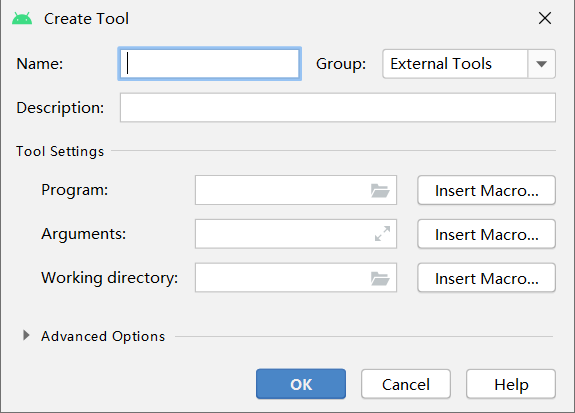

添加外部命令：

配置命令：

Program：$JDKPath$\bin\javah.exeParameters：-classpath . -jni -d $ModuleFileDir$\src\main\jni $FileClass$Working directory：$ModuleFileDir$\src\main\Java注释：-classpath classes 指明类所在的位置-jni com.jni.jnitest.JNITest 类的绝对路径-d 产生的.h文件放到指定目录下；

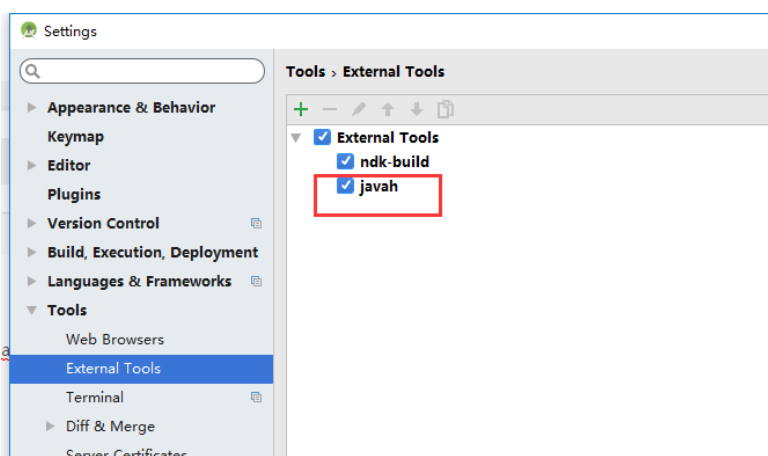

配置成功如图：

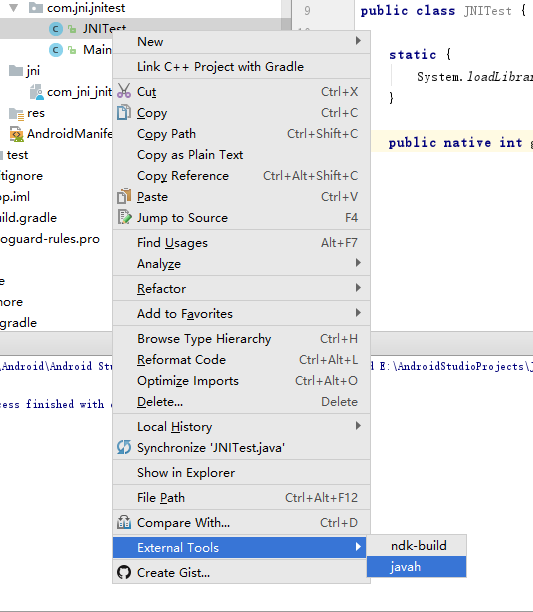

开始生成 .h文件，选中 JNI类右键 ---> New ---> External Tools ---> javah，如图：

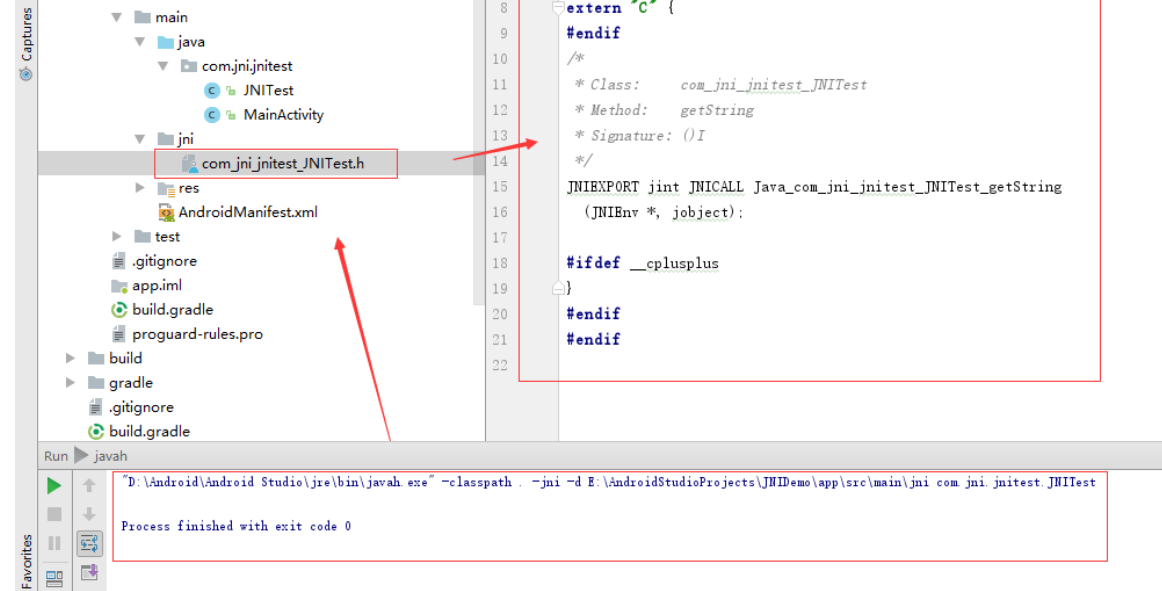

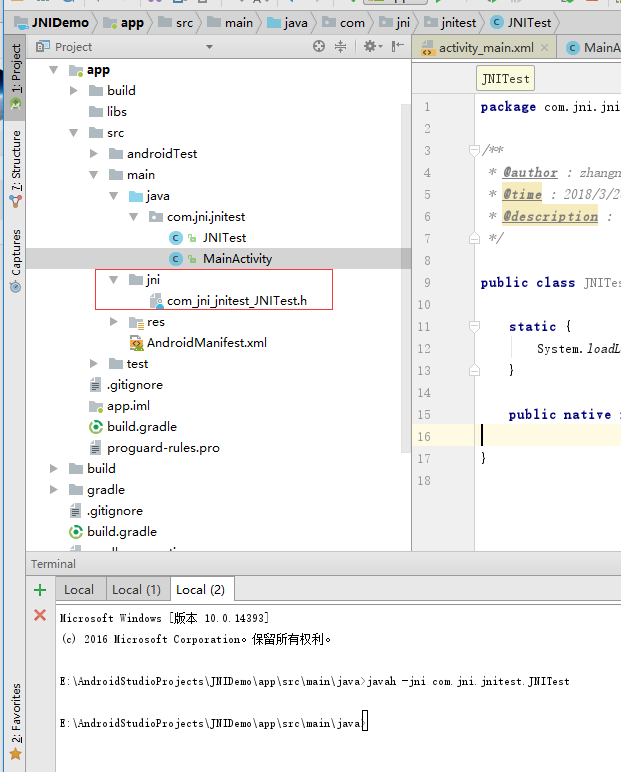

成功后如图：

方法二

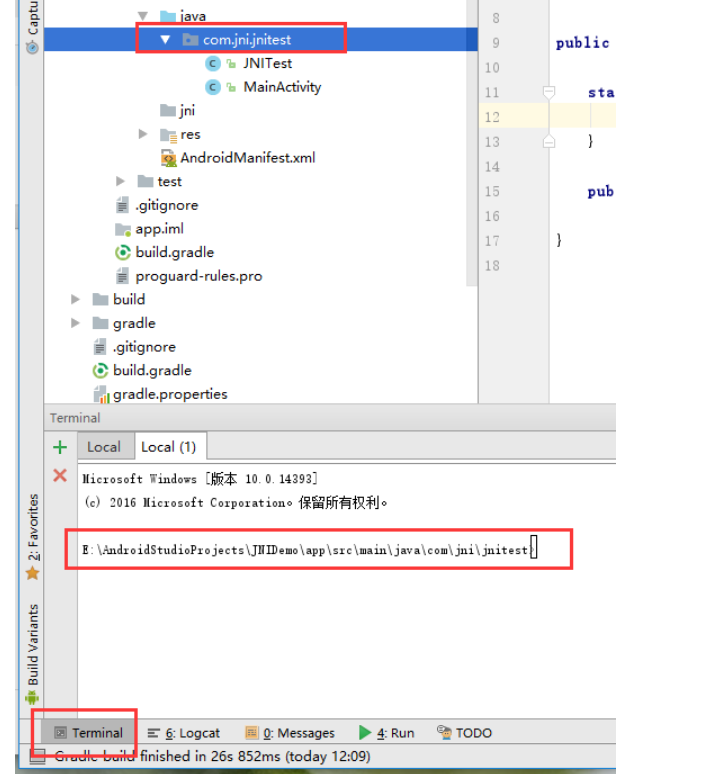

右键拖动JNI类所在的包的路径到Terminal，自动切换到该目录下

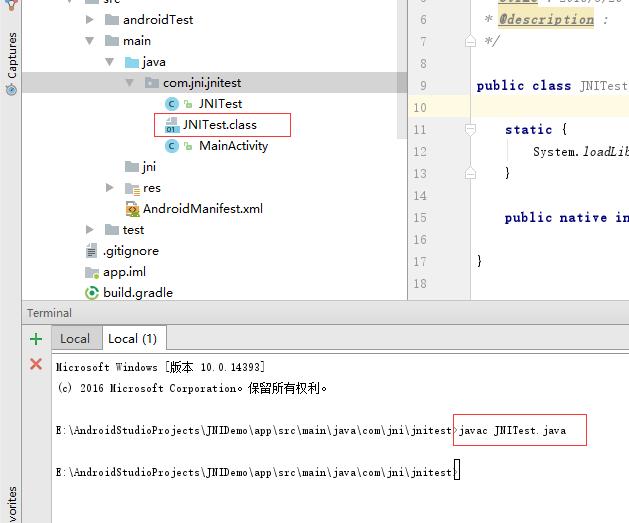

javac 编译生成 class 文件（生成class文件的方法有很多，这里提供一种）

右键拖动 java 文件夹到 Terminal，自动切换到该目录下

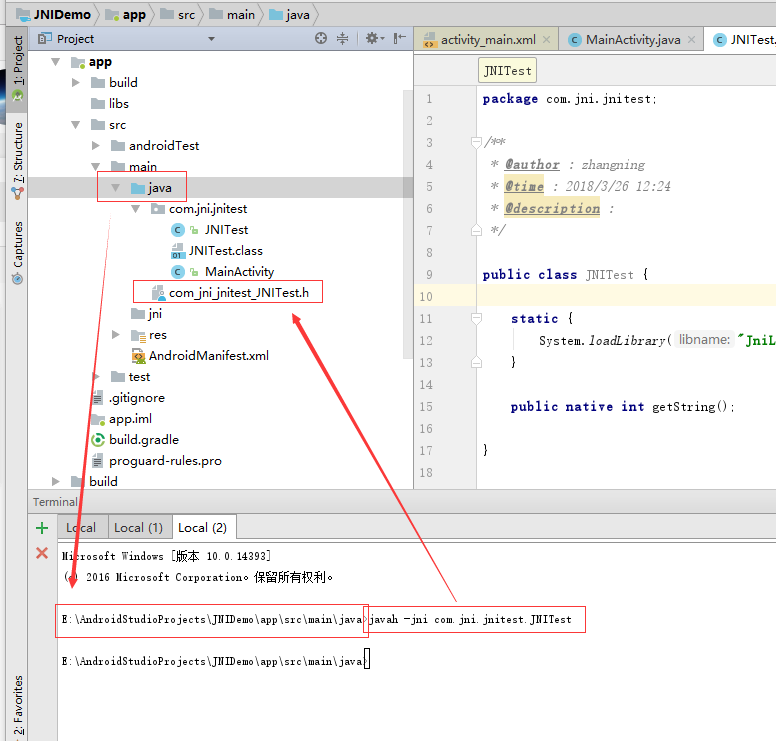

必须在包名外使用 javah 命令，编译生成.h文件，把.h文件移动到jni文件夹（生成.h文件后可以删除class文件）如图：

示例命令：javah -d jni -classpath ./java com.example.myapplication.hello

3.2 创建文件 JniLib.cpp 、Android.mk、Application.mk

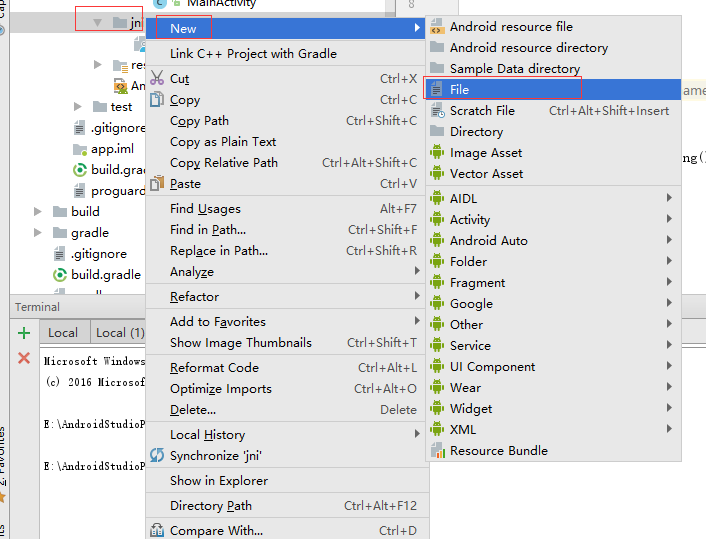

在 jni 目录下分别创建并编写 JniLib.cpp、Android.mk、Application.mk 这三个文件

复制.h文件内容到 JniLib.cpp 并修改，如下（此文件为JNI内容文件）：

/* DO NOT EDIT THIS FILE - it is machine generated */
#include <com_jni_jnitest_JNITest.h>
/* Header for class com_jni_jnitest_JNITest *//** Class:     com_jni_jnitest_JNITest* Method:    getString* Signature: ()Ljava/lang/String;*/
JNIEXPORT jstring JNICALL Java_com_jni_jnitest_JNITest_getString(JNIEnv * env, jobject jobject){return (*env).NewStringUTF("成功调用JNI内容");}

Android.mk

LOCAL_PATH := $(call my-dir)include $(CLEAR_VARS)LOCAL_MODULE := JniLib
LOCAL_SRC_FILES =: JniLib.cpp
include $(BUILD_SHARED_LIBRARY)

Application.mk

APP_MODULES := JniLib
APP_ABI := all

4. 其它相关配置

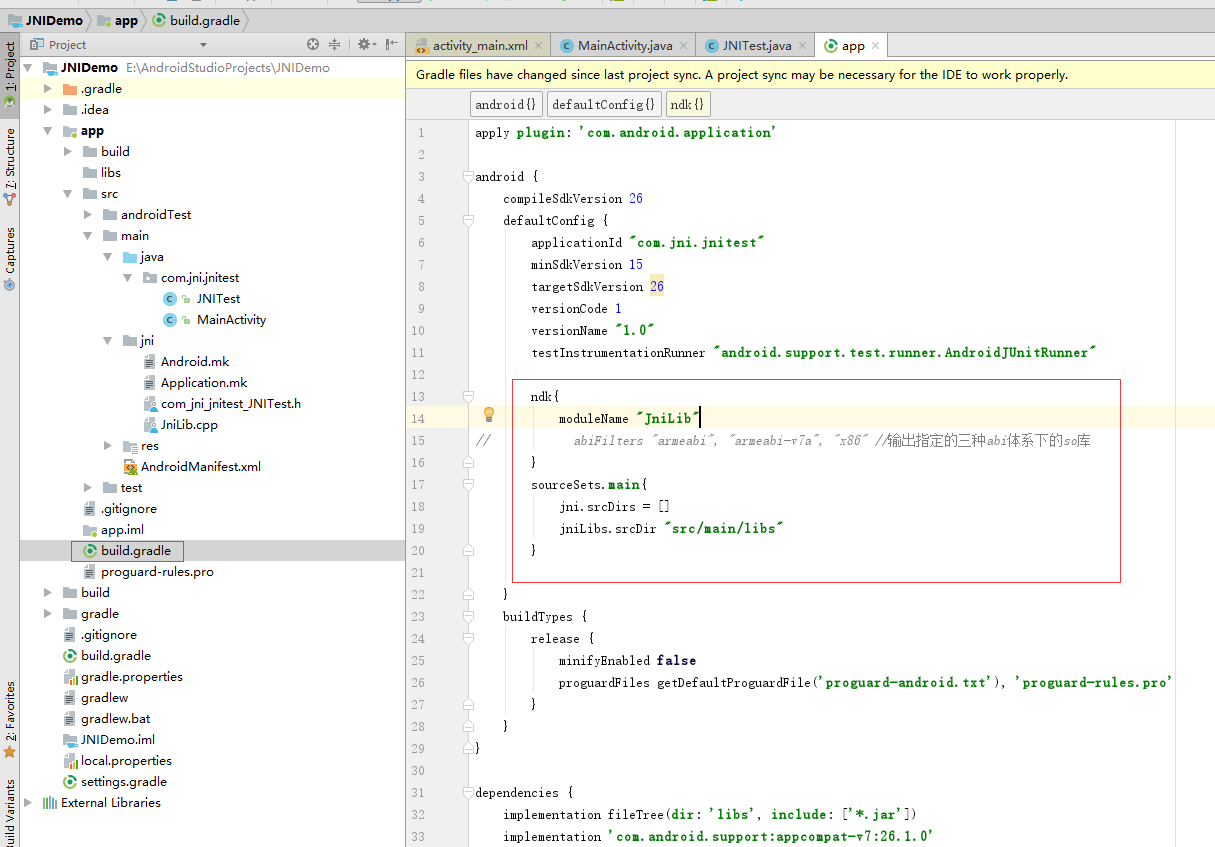

4.1 修改 app下的 build.gradle 文件, 如下图

示例代码：

ndk{moduleName "JniLib"
//            abiFilters "armeabi", "armeabi-v7a", "x86" //输出指定的三种abi体系下的so库}sourceSets.main{jni.srcDirs = []jniLibs.srcDir "src/main/libs"}

4.2 项目下的gradle.properties文件（如果没有此文件，自己新建一个）添加代码：

android.useDeprecatedNdk=true

5. 执行 ndk-build

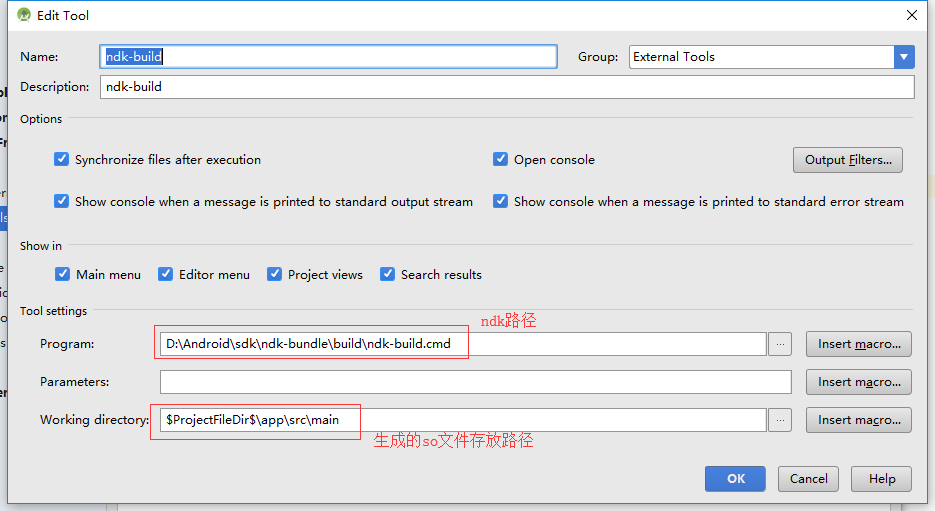

此处我用的是配置好的工具来执行，和 javah 外部工具一样的步骤

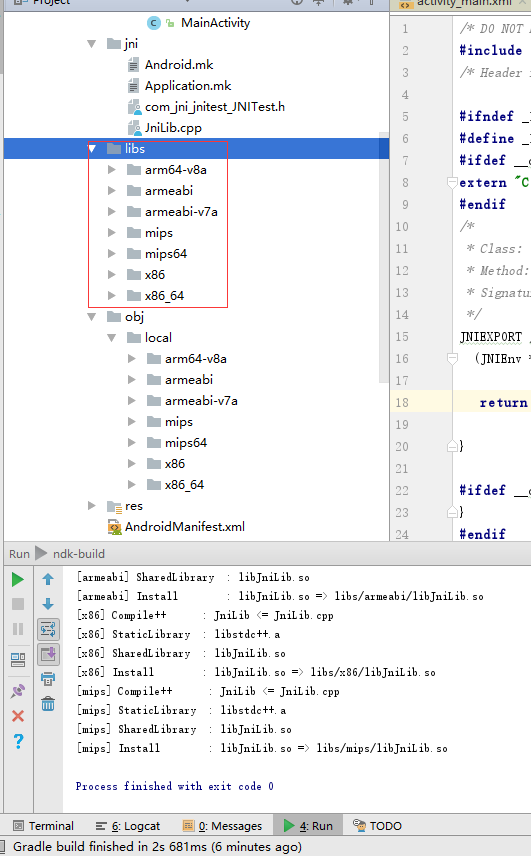

选中JNI类右键->New->External Tools->ndk-build，结果如图：

6. 调用 so

示例代码：

package com.jni.jnitest;import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;
import android.widget.TextView;public class MainActivity extends AppCompatActivity {Button button;TextView tv;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_main);button = findViewById(R.id.button);tv = findViewById(R.id.tv);button.setOnClickListener(new View.OnClickListener() {@Overridepublic void onClick(View view) {tv.setText("结果："+ new JNITest().getString());}});}
}

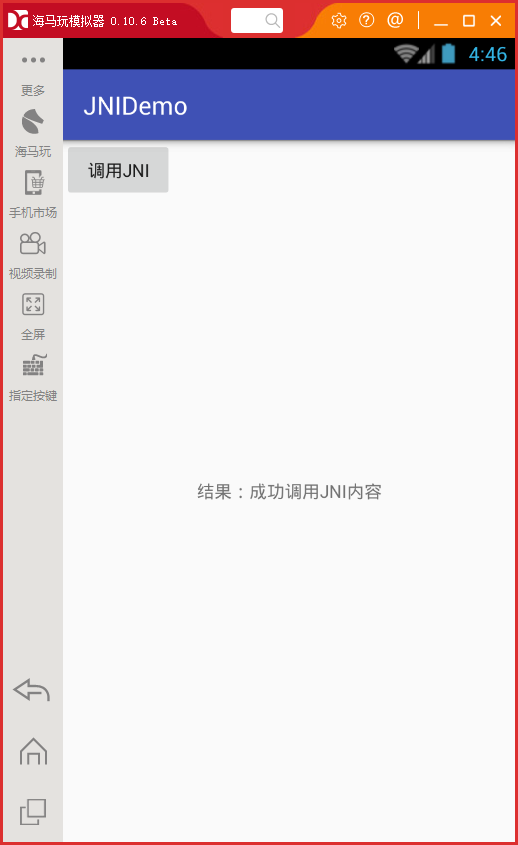

结果
