Material Design入门（三）

本文主要包括

CollapsingToolbarLayout实现滚动动画效果
ViewPager+tabLayout实现左右类Tab效果

控件介绍

这次需要用到得新控件比较多，主要有以下几个：

CoordinatorLayout
组织它的子views之间协作的一个Layout，它可以给子View切换提供动画效果。
AppBarLayout
可以让包含在其中的控件响应被标记了ScrollingViewBehavior的View的滚动事件
CollapsingToolbarLayout
可以控制包含在CollapsingToolbarLayout其中的控件，在响应collapse时是移除屏幕和固定在最上面
TabLayout
结合ViewPager，实现多个TAB的切换的功能
NestedScrollView
与ScrollView基本相同，不过包含在NestedScrollView中的控件移动时才能时AppBarLayout缩放

CollapsingToolbarLayout作用是提供了一个可以折叠的Toolbar，它继承至FrameLayout，给它设置layout_scrollFlags，它可以控制包含在CollapsingToolbarLayout中的控件(如：ImageView、Toolbar)在响应layout_behavior事件时作出相应的scrollFlags滚动事件(移除屏幕或固定在屏幕顶端)。

使用CollapsingToolbarLayout：

layout布局

<?xml version="1.0" encoding="utf-8"?>
<android.support.design.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"android:layout_width="match_parent"android:layout_height="match_parent"android:fitsSystemWindows="true"><android.support.design.widget.AppBarLayoutandroid:layout_width="match_parent"android:layout_height="256dp"android:fitsSystemWindows="true"android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"><android.support.design.widget.CollapsingToolbarLayoutandroid:id="@+id/collapsing_toolbar"android:layout_width="match_parent"android:layout_height="match_parent"android:fitsSystemWindows="true"app:contentScrim="?attr/colorPrimary"app:expandedTitleMarginEnd="64dp"app:expandedTitleMarginStart="48dp"app:layout_scrollFlags="scroll|exitUntilCollapsed"><ImageViewandroid:id="@+id/ivImage"android:layout_width="match_parent"android:layout_height="match_parent"android:fitsSystemWindows="true"android:scaleType="centerCrop"android:src="@drawable/book1"app:layout_collapseMode="parallax"app:layout_collapseParallaxMultiplier="0.7" /><android.support.v7.widget.Toolbarandroid:id="@+id/toolbar"android:layout_width="match_parent"android:layout_height="?attr/actionBarSize"app:layout_collapseMode="pin"app:popupTheme="@style/ThemeOverlay.AppCompat.Light" /></android.support.design.widget.CollapsingToolbarLayout></android.support.design.widget.AppBarLayout><LinearLayoutandroid:layout_width="match_parent"android:layout_height="match_parent"android:orientation="vertical"app:layout_behavior="@string/appbar_scrolling_view_behavior"><android.support.design.widget.TabLayoutandroid:id="@+id/sliding_tabs"android:layout_width="match_parent"android:layout_height="wrap_content"app:tabGravity="fill"app:tabMode="fixed" /><android.support.v4.view.ViewPagerandroid:id="@+id/viewpager"android:layout_width="match_parent"android:layout_height="match_parent" /></LinearLayout>
</android.support.design.widget.CoordinatorLayout>

activity代码

 Toolbar mToolbar = (Toolbar) findViewById(R.id.toolbar);setSupportActionBar(mToolbar);getSupportActionBar().setDisplayHomeAsUpEnabled(true);mToolbar.setNavigationOnClickListener(new View.OnClickListener() {@Overridepublic void onClick(View v) {onBackPressed();}});//使用CollapsingToolbarLayout必须把title设置到CollapsingToolbarLayout上，设置到Toolbar上则不会显示CollapsingToolbarLayout mCollapsingToolbarLayout = (CollapsingToolbarLayout) findViewById(R.id.collapsing_toolbar);mCollapsingToolbarLayout.setTitle("MyCollapsingToolbar");//通过CollapsingToolbarLayout修改字体颜色mCollapsingToolbarLayout.setExpandedTitleColor(Color.WHITE);//设置还没收缩时状态下字体颜色mCollapsingToolbarLayout.setCollapsedTitleTextColor(Color.GREEN);//设置收缩后Toolbar上字体的颜色

代码解释

我们在CollapsingToolbarLayout中设置了一个ImageView和一个Toolbar。并把这个CollapsingToolbarLayout放到AppBarLayout中作为一个整体。

在CollapsingToolbarLayout中：

我们设置了layout_scrollFlags:关于它的值我这里再说一下：

scroll - 想滚动就必须设置这个。

enterAlways - 实现quick return效果, 当向下移动时，立即显示View（比如Toolbar)。

exitUntilCollapsed - 向上滚动时收缩View，但可以固定Toolbar一直在上面。

enterAlwaysCollapsed - 当你的View已经设置minHeight属性又使用此标志时，你的View只能以最小高度进入，只有当滚动视图到达顶部时才扩大到完整高度。

其中还设置了一些属性，简要说明一下：

contentScrim - 设置当完全CollapsingToolbarLayout折叠(收缩)后的背景颜色。

expandedTitleMarginStart - 设置扩张时候(还没有收缩时)title向左填充的距离。

在ImageView控件中：

我们设置了：

layout_collapseMode (折叠模式) - 有两个值:

pin - 设置为这个模式时，当CollapsingToolbarLayout完全收缩后，Toolbar还可以保留在屏幕上。

parallax - 设置为这个模式时，在内容滚动时，CollapsingToolbarLayout中的View（比如ImageView)也可以同时滚动，实现视差滚动效果，通常和layout_collapseParallaxMultiplier(设置视差因子)搭配使用。

layout_collapseParallaxMultiplier(视差因子) - 设置视差滚动因子，值为：0~1。

在Toolbar控件中：

我们设置了layout_collapseMode(折叠模式)：为pin

综上分析：

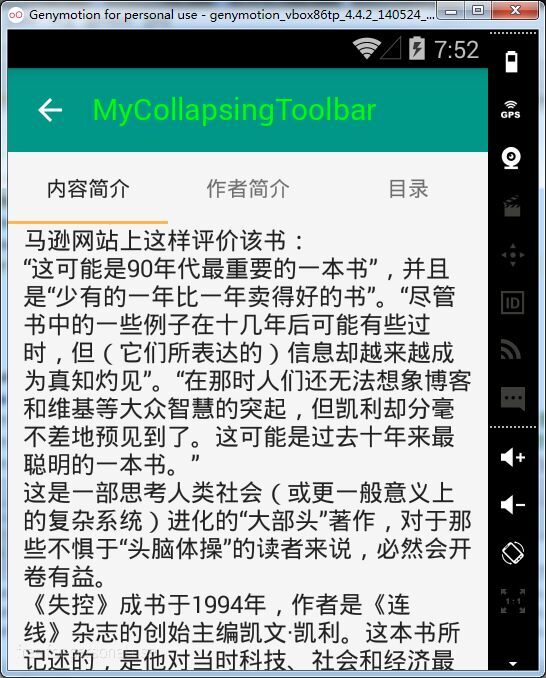

当设置了layout_behavior的控件响应起了CollapsingToolbarLayout中的layout_scrollFlags事件时，ImageView会有视差效果的向上滚动移除屏幕，当开始折叠时CollapsingToolbarLayout的背景色(也就是Toolbar的背景色)就会变为我们设置好的背景色，Toolbar也一直会固定在最顶端。

【注】:使用CollapsingToolbarLayout时必须把title设置到CollapsingToolbarLayout上，设置到Toolbar上不会显示。即：

mCollapsingToolbarLayout.setTitle(” “);

该变title的字体颜色：

扩张时候的title颜色：mCollapsingToolbarLayout.setExpandedTitleColor();

收缩后在Toolbar上显示时的title的颜色： mCollapsingToolbarLayout.setCollapsedTitleTextColor();

这个颜色的过度变化其实CollapsingToolbarLayout已经帮我们做好，它会自动的过度.

参考链接：

Android5.0+(CollapsingToolbarLayout) - OPEN 开发经验库

ViewPager+tabLayout实现Tab效果

布局文件见上

activity代码

package com.zj.materialdesign5;import android.content.res.AssetManager;
import android.graphics.Color;
import android.os.Bundle;
import android.support.design.widget.CollapsingToolbarLayout;
import android.support.design.widget.TabLayout;
import android.support.v4.app.Fragment;
import android.support.v4.app.FragmentManager;
import android.support.v4.app.FragmentPagerAdapter;
import android.support.v4.view.ViewPager;
import android.support.v7.app.AppCompatActivity;
import android.support.v7.widget.Toolbar;
import android.view.View;import java.io.IOException;
import java.io.InputStream;
import java.util.ArrayList;
import java.util.List;
import java.util.Scanner;public class MainActivity extends AppCompatActivity {ViewPager mViewPager;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_main);Toolbar mToolbar = (Toolbar) findViewById(R.id.toolbar);setSupportActionBar(mToolbar);getSupportActionBar().setDisplayHomeAsUpEnabled(true);mToolbar.setNavigationOnClickListener(new View.OnClickListener() {@Overridepublic void onClick(View v) {onBackPressed();}});//使用CollapsingToolbarLayout必须把title设置到CollapsingToolbarLayout上，设置到Toolbar上则不会显示CollapsingToolbarLayout mCollapsingToolbarLayout = (CollapsingToolbarLayout) findViewById(R.id.collapsing_toolbar);mCollapsingToolbarLayout.setTitle("MyCollapsingToolbar");//通过CollapsingToolbarLayout修改字体颜色mCollapsingToolbarLayout.setExpandedTitleColor(Color.WHITE);//设置还没收缩时状态下字体颜色mCollapsingToolbarLayout.setCollapsedTitleTextColor(Color.GREEN);//设置收缩后Toolbar上字体的颜色//设置ViewPagermViewPager = (ViewPager) findViewById(R.id.viewpager);setupViewPager(mViewPager);//给TabLayout增加Tab, 并关联ViewPagerTabLayout tabLayout = (TabLayout) findViewById(R.id.sliding_tabs);tabLayout.addTab(tabLayout.newTab().setText("内容简介"));tabLayout.addTab(tabLayout.newTab().setText("作者简介"));tabLayout.addTab(tabLayout.newTab().setText("目录"));tabLayout.setupWithViewPager(mViewPager);}private void setupViewPager(ViewPager mViewPager) {MyPagerAdapter adapter = new MyPagerAdapter(getSupportFragmentManager());adapter.addFragment(DetailFragment.newInstance(getAsset("book_content.txt")), "内容简介");adapter.addFragment(DetailFragment.newInstance(getAsset("book_author.txt")), "作者简介");adapter.addFragment(DetailFragment.newInstance(getAsset("book_menu.txt")), "目录");mViewPager.setAdapter(adapter);}private String getAsset(String fileName) {AssetManager am = getResources().getAssets();InputStream is = null;try {is = am.open(fileName, AssetManager.ACCESS_BUFFER);} catch (IOException e) {e.printStackTrace();}return new Scanner(is).useDelimiter("\\Z").next();}static class MyPagerAdapter extends FragmentPagerAdapter {private final List<Fragment> mFragments = new ArrayList<>();private final List<String> mFragmentTitles = new ArrayList<>();public MyPagerAdapter(FragmentManager fm) {super(fm);}public void addFragment(Fragment fragment, String title) {mFragments.add(fragment);mFragmentTitles.add(title);}@Overridepublic Fragment getItem(int position) {return mFragments.get(position);}@Overridepublic int getCount() {return mFragments.size();}@Overridepublic CharSequence getPageTitle(int position) {return mFragmentTitles.get(position);}}}

DetailFragment布局文件

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.NestedScrollView xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:layout_height="match_parent"><LinearLayout
        android:orientation="vertical"android:layout_width="match_parent"android:layout_height="match_parent"><TextView
            android:id="@+id/tvInfo"android:layout_width="wrap_content"android:layout_height="wrap_content"android:padding="10dp"android:textColor="@color/primary_text"android:textSize="16sp" /></LinearLayout></android.support.v4.widget.NestedScrollView>

DetailFragment代码

package com.zj.materialdesign5;import android.os.Bundle;
import android.support.annotation.Nullable;
import android.support.v4.app.Fragment;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.widget.TextView;/*** Created by Chenyc on 2015/6/29.*/
public class DetailFragment extends Fragment {public static DetailFragment newInstance(String info) {Bundle args = new Bundle();DetailFragment fragment = new DetailFragment();args.putString("info", info);fragment.setArguments(args);return fragment;}@Nullable@Overridepublic View onCreateView(LayoutInflater inflater, ViewGroup container, Bundle savedInstanceState) {View view = inflater.inflate(R.layout.fragment_detail, null);TextView tvInfo = (TextView) view.findViewById(R.id.tvInfo);tvInfo.setText(getArguments().getString("info"));
//        tvInfo.setOnClickListener(new View.OnClickListener() {
//            @Override
//            public void onClick(View v) {
//                Snackbar.make(v,"hello",Snackbar.LENGTH_SHORT).show();
//            }
//        });return view;}
}

代码解释

为什么不用new DetailFragment而要用newInstance，简单说是因为activity发生变化时仍旧保留数据，详情参见链接
【译】使用newInstance()来实例化fragment - 陈哈哈 - 博客园
Android解惑 - 为什么要用Fragment.setArguments(Bundle bundle)来传递参数 - 推酷
getAsset函数，是从asserts文件夹中读取资源，在该文件夹下，有book_content.txt，book_author.txt，book_menu.txt三个文件，通过这个函数读取出来
