数字图像处理学习笔记（一）：特征检测和匹配概述

参考博客：

特征点的匹配
SIFT特征详解
数字图像处理学习笔记（二）：SIFT（尺度不变特征变换）算法

1、特征点概述

如何高效且准确的匹配出两个不同视角的图像中的同一个物体，是许多计算机视觉应用中的第一步。虽然图像在计算机中是以灰度矩阵的形式存在的，但是利用图像的灰度并不能准确的找出两幅图像中的同一个物体。这是由于灰度受光照的影响，并且当图像视角变化后，同一个物体的灰度值也会跟着变化。所以，就需要找出一种能够在相机进行移动和旋转（视角发生变化），仍然能够保持不变的特征，利用这些不变的特征来找出不同视角的图像中的同一个物体。

为了能够更好的进行图像匹配，需要在图像中选择具有代表性的区域，例如：图像中的角点、边缘和一些区块，但在图像识别出角点是最容易，也就是说角点的辨识度是最高的。所以，在很多的计算机视觉处理中，都是提取角点作为特征，对图像进行匹配，例如SFM，视觉SLAM等。

但是，单纯的角点并不能很好的满足我们的需求，例如：相机从远处得到的是角点，但是在近处就可能不是角点；或者，当相机旋转后，角点就发生了变化。为此，计算机视觉的研究者们设计了许多更为稳定的的特征点，这些特征点不会随着相机的移动，旋转或者光照的变化而变化。例如：SIFT,SURF,ORB等

一个图像的特征点由两部分构成：

关键点（Keypoint）：关键点指的是该特征点在图像中的位置，有些还具有方向、尺度信息；
描述子（Descriptor）：描述子通常是一个向量，按照人为的设计的方式，描述关键点周围像素的信息。
通常描述子是按照外观相似的特征应该有相似的描述子设计的。因此，在匹配的时候，只要两个特征点的描述子在向量空间的距离相近，就可以认为它们是同一个特征点。

2、特征点的匹配

特征点的匹配通常需要以下三个步骤：

1）提取图像中的关键点，这部分是查找图像中具有某些特征（不同的算法有不同的）的像素；
2）根据得到的关键点位置，计算特征点的描述子；
3）根据特征点的描述子，进行匹配；

这里先介绍下特征点的描述子，一个好的描述子是准确匹配的基础，关键点的提取和特征点的匹配，在后面介绍。

3、特征点描述子

从图像中提取到特征的关键点信息，通常只是其在图像的位置信息（有可能包含尺度和方向信息），仅仅利用这些信息无法很好的进行特征点的匹配，所以就需要更详细的信息，将特征区分开来，这就是特征描述子。另外，通过特征描述子可以消除视角的变化带来图像的尺度和方向的变化，能够更好的在图像间匹配。

特征的描述子通常是一个精心设计的向量，描述了关键点及其周围像素的信息。为了能够更好的匹配，一个好的描述子通常要具有以下特性：

不变性：指特征不会随着图像的放大缩小旋转而改变；
鲁棒性：对噪声、光照或者其他一些小的形变不敏感；
可区分性：每一个特征描述子都是独特的，具有排他性，尽可能减少彼此间的相似性。

其中描述子的可区分性和其不变性是矛盾的，一个具有众多不变性的特征描述子，其区分局部图像内容的能力就比较稍弱；而如果一个很容易区分不同局部图像内容的特征描述子，其鲁棒性往往比较低。所以，在设计特征描述子的时候，就需要综合考虑这三个特性，找到三者之间的平衡。

特征描述子的不变性主要体现在两个方面：

尺度不变性 (Scale Invarient)
指的是同一个特征，在图像的不同的尺度空间保持不变。匹配在不同图像中的同一个特征点经常会有图像的尺度问题，不同尺度的图像中特征点的距离变得不同，物体的尺寸变得不同，而仅仅改变特征点的大小就有可能造成强度不匹配。如果描述子无法保证尺度不变性，那么同一个特征点在放大或者缩小的图像间，就不能很好的匹配。为了保持尺度的不变性，在计算特征点的描述子的时候，通常将图像变换到统一的尺度空间，再加上尺度因子。
旋转不变性 (Rotation Invarient)
指的是同一个特征，在成像视角旋转后，特征仍然能够保持不变。和尺度不变性类似，为了保持旋转不变性，在计算特征点描述子的时候，要加上关键点的方向信息。

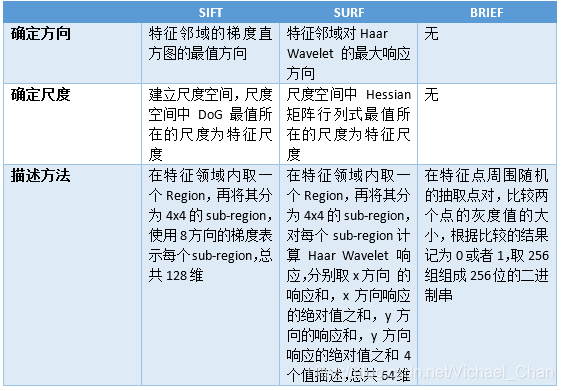

为了有个更直观的理解，下面给出SIFT,SURF,BRIEF描述子计算方法对比:

在这里插入图片描述
从上表可以看出，SIFT,SURF和BRIEF描述子都是一个向量，只是维度不同。其中，SIFT和SURF在构建特征描述子的时候，保存了特征的方向和尺度特征，这样其特征描述子就具有尺度和旋转不变性；而BRIEF描述子并没有尺度和方向特征，不具备尺度和旋转不变性。

4、常用的特征点算法

上面提到图像的特征点包含两个部分：

特征点的提取，在图像检测到特征点的位置。
特征点的描述，也就是描述子。

在图像中提取到关键点的位置信息后，为了能够更有效的匹配（主要是保证尺度和旋转不变性），通常使用一个向量来描述关键点及其周围的信息。特征的描述子，在特征点的匹配中是非常重要的，上一小节中对其应该具有的性质做了介绍。但具体到一个算法来说，可能其既有特征点的提取算法也有特征点描述子的算法，也有可能其仅仅是一个特征点提取算法或者是特征点的描述子算法。在本小节就常用的特征点算法做一个简要的说明。

一、SIFT

提到特征点算法，首先就是大名鼎鼎的SIFT算法了。SIFT的全称是Scale Invariant Feature Transform，尺度不变特征变换，2004年由加拿大教授David G.Lowe提出的。SIFT特征对旋转、尺度缩放、亮度变化等保持不变性，是一种非常稳定的局部特征。

SIFT算法主要有以下几个步骤：

1）高斯差分金字塔的构建
使用组和层的结构构建了一个具有线性关系的金字塔（尺度空间），这样可以在连续的高斯核尺度上查找图像的特征点；另外，它使用一阶的高斯差分来近似高斯的拉普拉斯核，大大的减少了运算量。
2)尺度空间的极值检测及特征点的定位
搜索上一步建立的高斯尺度空间，通过高斯差分来识别潜在的对尺度和旋转不变的特征点。但是，在离散空间中，局部极值点可能并不是真正意义的极值点，真正的极值点有可能落在离散点的间隙中，SIFT通过尺度空间DoG函数进行曲线拟合寻找极值点。
特征方向赋值
3)基于图像局部的梯度方向，分配给每个关键点位置一个或多个方向，后续的所有操作都是对于关键点的方向、尺度和位置进行变换，从而提供这些特征的不变性。
4)特征描述子的生成
通过上面的步骤已经找到的SIFT特征点的位置、方向、尺度信息，最后使用一组向量来描述特征点及其周围邻域像素的信息。

SIFT算法中及包含了特征点的提取算法，也有如何生成描述子的算法，更进一步的SIFT算法介绍可参看：

二、SURF

SURF全称 Speeded Up Robust Features “加速版的具有鲁棒性的特征”，是在SIFT算法的基础上提出的，主要针对SIFT算法运算速度慢，计算量大的缺点进行了改进。
SURF的流程和SIFT比较类似，这些改进体现在以下几个方面：

1）特征点检测是基于Hessian矩阵，依据Hessian矩阵行列式的极值来定位特征点的位置。并且将Hession特征计算与高斯平滑结合在一起，两个操作通过近似处理得到一个核模板。
2）在构建尺度空间时，使用box filter与源图像卷积，而不是使用DoG算子。
3）SURF使用一阶Haar小波在x、y两个方向的响应作为构建特征向量的分布信息。

三、FAST特征点提取算法

SIFT和SURF是非常好的，稳定的特征点算法，但运算速度是其一大弊端，无法做到实时的特征提取和匹配，其应用就有了很大的局限性。FAST特征提取算法弥补了这一局限，检测局部像素灰度变化明显的地方，以速度快而著称，其全称为：Features From Accelerated Segment Test。在FAST算法的思想很简单：如果一个像素与周围邻域的像素差别较大（过亮或者过暗），那么可以认为该像素是一个角点。和其他的特征点提取算法相比，FAST算法只需要比较像素和其邻域像素的灰度值大小，十分便捷。

FAST算法提取角点的步骤：

1）在图像中选择像素p，假设其灰度值为：I_p
2）设置一个阈值T，例如：I_p 的20%
3）选择p周围半径为3的圆上的16个像素，作为比较像素
4）假设选取的圆上有连续的N个像素大于 I_p+T 或者 I_p-T，那么可以认为像素p就是一个特征点。
（N通常取12，即为FAST-12；常用的还有FAST-9,FAST-11）。

FAST算法只检测像素的灰度值，其运算速度极快，同时不可避免的也有一些缺点：

检测到的特征点过多并且会出现“扎堆”的现象。这可以在第一遍检测完成后，使用非最大值抑制（Non-maximal suppression），在一定区域内仅保留响应极大值的角点，避免角点集中的情况。
FAST提取到的角点没有方向和尺度信息

上面的介绍的SIFT和SURF算法都包含有各自的特征点描述子的计算方法，而FAST不包含特征点描述子的计算，仅仅只有特征点的提取方法，这就需要一个特征点描述方法来描述FAST提取到的特征点，以方便特征点的匹配。下面介绍一个专门的特征点描述子的计算算法：

BRIEF描述子

BRIEF是一种二进制的描述子，其描述向量是0和1表示的二进制串。0和1表示特征点邻域内两个像素（p和q）灰度值的大小：如果p比q大则选择1，反正就取0。在特征点的周围选择128对这样的p和q的像素对，就得到了128维由0，1组成的向量。那么p和q的像素对是怎么选择的呢？通常都是按照某种概率来随机的挑选像素对的位置。

BRIEF使用随机选点的比较，速度很快，而且使用二进制串表示最终生成的描述子向量，在存储以及用于匹配的比较时都是非常方便的，其和FAST的搭配起来可以组成非常快速的特征点提取和描述算法。

四、ORB算法

在这里插入图片描述
ORB的全称是Oriented FAST and Rotated BRIEF，是目前来说非常好的能够进行的实时的图像特征提取和描述的算法，它改进了FAST特征提取算法，并使用速度极快的二进制描述子BRIEF。
针对FAST特征提取的算法的一些确定，ORB也做了相应的改进。

使用非最大值抑制，在一定区域内仅仅保留响应极大值的角点，避免FAST提取到的角点过于集中。
FAST提取到的角点数量过多且不是很稳定，ORB中可以指定需要提取到的角点的数量N，然后对FAST提取到的角点分别计算Harris响应值，选择前N个具有最大响应值的角点作为最终提取到的特征点集合。
FAST提取到的角点不具有尺度信息，在ORB中使用图像金字塔，并且在每一层金字塔上检测角点，以此来保持尺度的不变性。
FAST提取到的角点不具有方向信息，在ORB中使用灰度质心法(Intensity Centroid)来保持特征的旋转不变性。

FAST-12算法：

添加预测试操作，于每个像素，直接检测在邻域圆上的第1,5,9,13个像素的亮度，只有当这四个像素当中有三个同时大于IP+T或者小于IP-T的时候，当前像素才有可能是是角点。
