1. 首先来说说什么是信道复用
信道复用,顾名思义,就是把多个用户使用的信道合并在一条信道,即一条信道承载着多个用户传输数据的任务;
ps:信道:数据信息传输的媒介
2.信道复用的必要性
对于广域网传输中的信道(因特网核心部分)来说,信道的数据率很大,而单个用户使用的数据量很小(相比),为每一个单独开一条信道既不划算,也不省力,因此信道复用的概念出现了;
3.信道复用的分类
常见的信道复用方法有:频分复用、时分复用、统计时分复用以及波分复用(光纤)。
这几种都好理解,今天要说的是目前市面上手机通信常用的码分复用,你也可以叫他码分多址。
4.码分复用的工作过程
用一个例子来说明。
有三部通信设备,S, T和X,我们把它们称作站。每一个站都可以独立的发送和接收消息,我们以X接收S发送的消息来说明过程;
基本概念:
(1)在信道中传输一个比特所用的时间叫做比特时间,显然,比特时间和信道中数据传输速率有关,我们把一个比特时间划片分成m为短的间隔,叫做码片。(码分复用的第一个槽点就出来了:占用信道空间增多 1 bit —> m bits,且随着站的增多还会增长,为什么?看下面)
(2)在应用中,我们为每一个站都分配一个m位码片序列,这个序列是他独有的,这就是为什么会增加空间,独有。同时,任何两个站之间的序列向量都是正交的,实际中我们可以使用伪随机码序列(不是重点,移位寄存器产生,数字逻辑这块没学好 ( 对不起王老师 ) ,有兴趣的同学百度)。
正交,即
我们还知道,一个向量与其自身求规格化内积值恒为1,即:
同理,序列向量与其反码序列求内积值恒为-1(m个-1相加除以m);
(3)当某一个站发送比特信息时,发送1会发送码片原序列,发送0会发送码片反码序列;(这一点十分重要)
演示:
首先我们将比特1数据定为1,0定为-1方便做内积操作;
X准备接收S发送的信号,则X需要拿到S的码片序列,此时假设X的接收范围内,有S站和T站正在工作,此时X会收到S与T的叠加信号,即Sx+Tx,X拿S的序列与收到的Sx+Tx做内积,即:

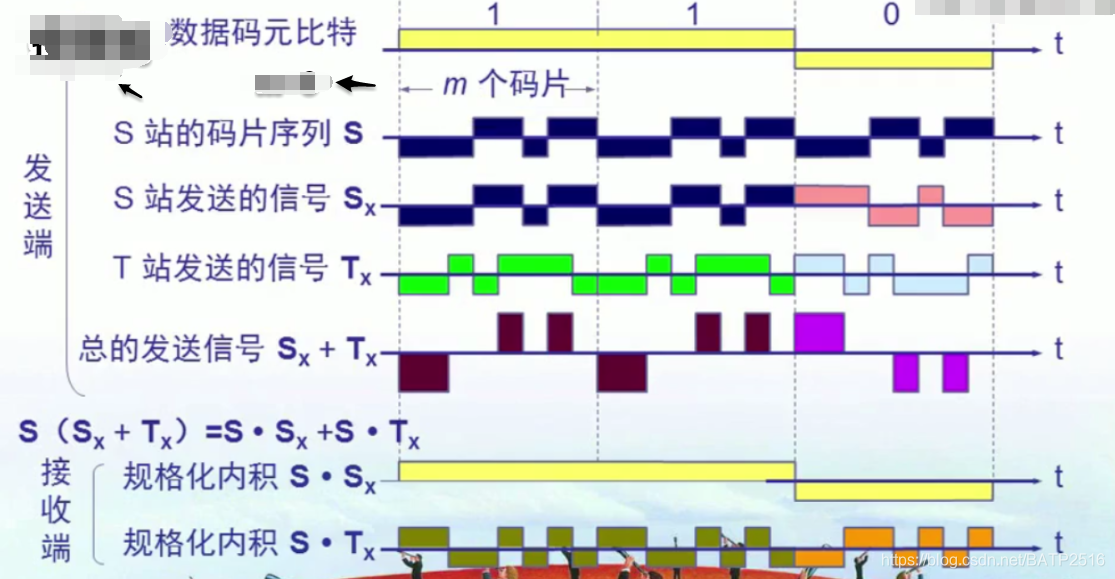

此时由于S和总信号中的Tx无关,因此求内积之后既不是1也不是-1,表示这不是一个有效的比特信息,直接过滤。可参考下图理解:
