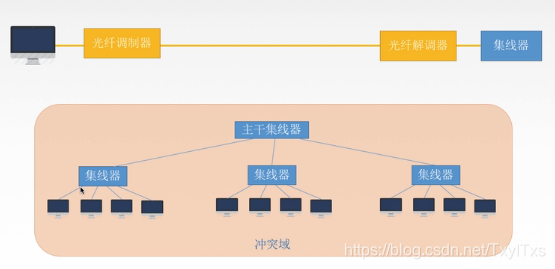

1.1 物理层扩展以太网

• 扩展添加了主干集线器，信道的冲突概率增大，冲突域增加，效率降低。

1.2 链路层扩展以太网
可以通过网桥和交换机来实现。

• 网桥：根据MAC帧的目的地址对帧进行转发和过滤。当网桥接收到一个帧时，并不向所有接口转发此帧，而是先检查此帧的目的MAC地址，然后在确定将该帧转发到哪一个接口，或者是把它丢弃(过滤)。
  • 网桥优点：
    -过滤通信量，增大吞吐量。
    -扩大了物理范围。
    -提高了可靠性。
    -可互连不同物理层、不同MAC子层和不同速率的以太网。
  • 网段：一般指一个计算机网络中使用同一物理层设备(传输介质、中继器、集线器等)能够直接通讯的那一部分。如上的一个冲突域为一个网段。

1.3 网桥分类

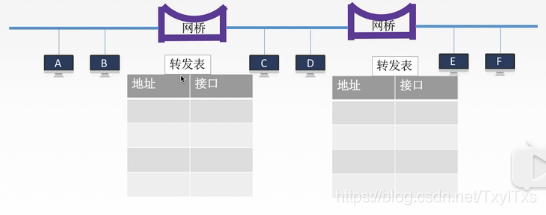

• 透明网桥：“透明”指以太网上的站点并不知道所发送的帧经过哪几个网桥，是一种即插即用的设备------自学习。


• 源路由网桥：在发送帧时，把详细的最佳路由信息(路由时间最少/时间最短)放在帧的首部中。

  • 方法：源站以广播方式向欲通信的目的站发送一个发现帧。已确定有多少帧路径(包括时间长短，路由长短信息)。

• 多接口网桥------以太网交换机

  • 独占传输媒体带宽。

  • 两种交换方式：直通式交换机、存储转发式交换机。
  • 直通式交换机：查完目的地址(6B)就立刻转发。延迟小，可靠性低，无法支持具有不同速率的端口的交换。
  • 存储转发式交换机：将帧放入高速缓存，并检查是否正确，正确则转发，错误则丢弃。可靠性高，可以支持具有不同速率的端口的交换。

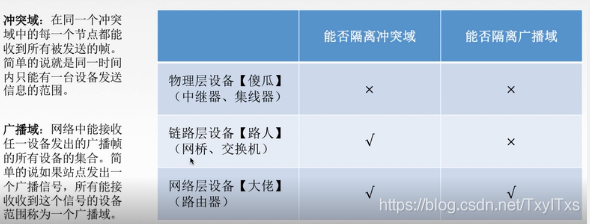

1.4 冲突域和广播域
