计算机视觉——图像预处理及边缘检测

1.为什么要进行图像预处理？

$\qquad$ 当对图像进行边缘、轮廓的检测时，图像噪声会对检测产生不利影响，并且为了帮助模型专注于一般细节并获得更高的准确度，我们需要对图像进行预处理。
$\qquad$ 预处理的内容有去除噪声，控制像素值得强度，一般的处理技巧有模糊(Blurring)、阈值(thresholding)、形态转换(morphological transformation)等。

2.模糊

$\qquad$ 模糊的主要目的是为了降噪，比如当边缘检测算法应用于高分辨率的图像时，会获得很多我们并不感兴趣的内容，这时候我们需要模糊进行降噪。当对图像进行模糊处理时，需要寻找合适的模糊量，模糊量太少，则有太多噪声；模糊量太多，会丢失我们需要的数据。
$\qquad$ OpenCV中常用四种模糊的技术：平均模糊、高斯模糊、中值模糊和双边滤波模糊。
$\qquad$ 这四种模糊技术的原理相同：使用滤波器（内核），对图像进行卷积运算。但是各个模糊技术之间使用的滤波器不同，比如平均模糊，首先计算内核区域下的平均值；然后把平均值替换内核区域的中心值。当内核区域变大时，图像会更模糊。
$\qquad$ 为了验证kernel区域越大，图像越模糊。我们设定当kernel的大小为5 $×\times$ 5，11 $×\times$ 11 , 15 $×\times$ 15对图像进行卷积运算，然后比较各个图像的模糊程度。

import cv2
import matplotlib.pyplot as plt#读取图像，并将图像矩阵修改为RGB颜色模式
img = cv2.imread('../animal.jpg')
img = cv2.cvtColor(img,cv2.COLOR_BGR2RGB)#标题中文显示设置
plt.rcParams['font.sans-serif']=['SimHei']
plt.rcParams['axes.unicode_minus'] = False#绘制四张图，依次为原图，内核大小为5*5,11*11,15*15
#原图
plt.subplot(221)
plt.imshow(img)
plt.title("原图")#内核大小为5*5
plt.subplot(222)
img_blurred = cv2.blur(img,ksize=(5,5))
plt.imshow(img_blurred)
plt.title("kernel 5*5")#内核大小为11*11
plt.subplot(223)
img_blurred = cv2.blur(img,ksize=(11,11))
plt.imshow(img_blurred)
plt.title("kernel 11*11")#内核大小为15*15
plt.subplot(224)
img_blurred = cv2.blur(img,ksize=(15,15))
plt.imshow(img_blurred)
plt.title("kernel 15*15")plt.show()

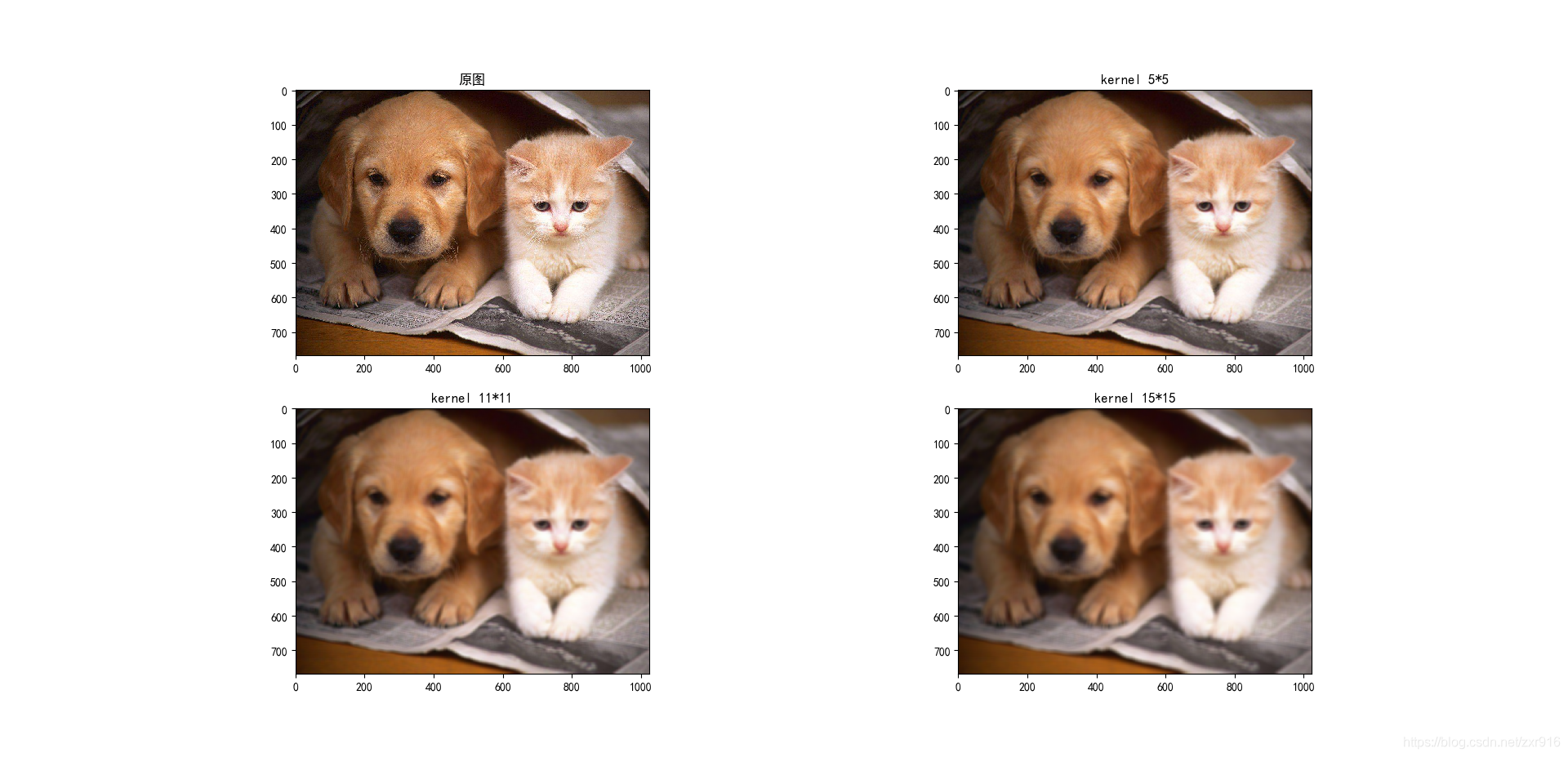

$\qquad$ 运行结果:
kernel $\qquad$ 高斯模糊，高斯模糊的kernel值是由高斯函数生成，即内核值服从高斯分布。双边滤波模糊，具有去除噪音，同时保持边缘清晰。把四种模糊技术进行对比。

import cv2
import matplotlib.pyplot as plt#读取图像，并将图像矩阵修改为RGB颜色模式
img = cv2.imread('F:/animal.jpg')
img = cv2.cvtColor(img,cv2.COLOR_BGR2RGB)#标题中文显示设置
plt.rcParams['font.sans-serif']=['SimHei']
plt.rcParams['axes.unicode_minus'] = False#平均模糊
plt.subplot(221)
img_0 = cv2.blur(img, ksize = (7, 7))
plt.imshow(img_0)
plt.title("平均滤波")#高斯模糊
plt.subplot(222)
img_1 = cv2.GaussianBlur(img, ksize = (7, 7), sigmaX = 0)
plt.imshow(img_1)
plt.title("高斯模糊")#中值模糊
plt.subplot(223)
img_2 = cv2.medianBlur(img, 7)
plt.imshow(img_0)
plt.title("中值模糊")#双边滤波模糊
plt.subplot(224)
img_3 = cv2.bilateralFilter(img, 7, sigmaSpace = 75, sigmaColor =75)
plt.imshow(img_0)
plt.title("双边滤波模糊")plt.show()

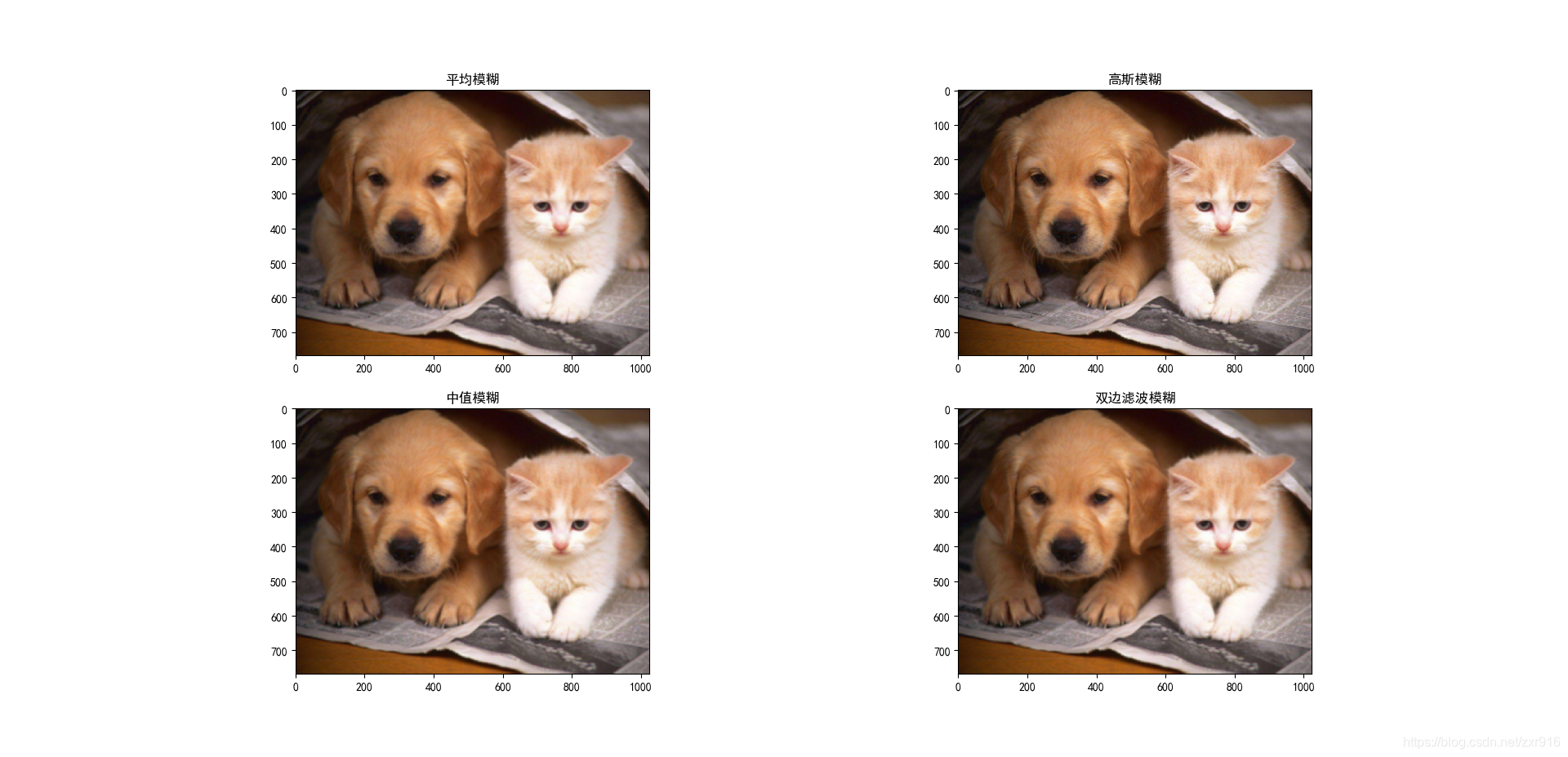

$\qquad$ 运行结果：
在这里插入图片描述

3.阈值

$\qquad$ 阈值处理，就是将图像转换为二进制图像。有五种不同的阈值处理方式：二进制，二进制的逆，阈值为零，阈值到零的倒数和阈值截断。比较五种不同的阈值处理。

import cv2
import matplotlib.pyplot as plt#读取图像，并将图像矩阵修改为RGB颜色模式
img = cv2.imread('F:/animal.jpg')
img = cv2.cvtColor(img,cv2.COLOR_BGR2RGB)#标题中文显示设置
plt.rcParams['font.sans-serif']=['SimHei']
plt.rcParams['axes.unicode_minus'] = Falseplt.subplot(231)
plt.imshow(img)
plt.title("原图")plt.subplot(232)
_, thresh_0 = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY)
plt.imshow(thresh_0)
plt.title("二进制")plt.subplot(233)
_, thresh_1 = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY_INV)
plt.imshow(thresh_1)
plt.title("二进制的逆")plt.subplot(234)
_, thresh_2 = cv2.threshold(img, 127, 255, cv2.THRESH_TOZERO)
plt.imshow(thresh_2)
plt.title("阈值为零")plt.subplot(235)
_, thresh_3 = cv2.threshold(img, 127, 255, cv2.THRESH_TOZERO_INV)
plt.imshow(thresh_3)
plt.title("阈值到零的倒数")plt.subplot(236)
_, thresh_4 = cv2.threshold(img, 127, 255, cv2.THRESH_TRUNC)
plt.imshow(thresh_4)
plt.title("阈值截断")plt.show()

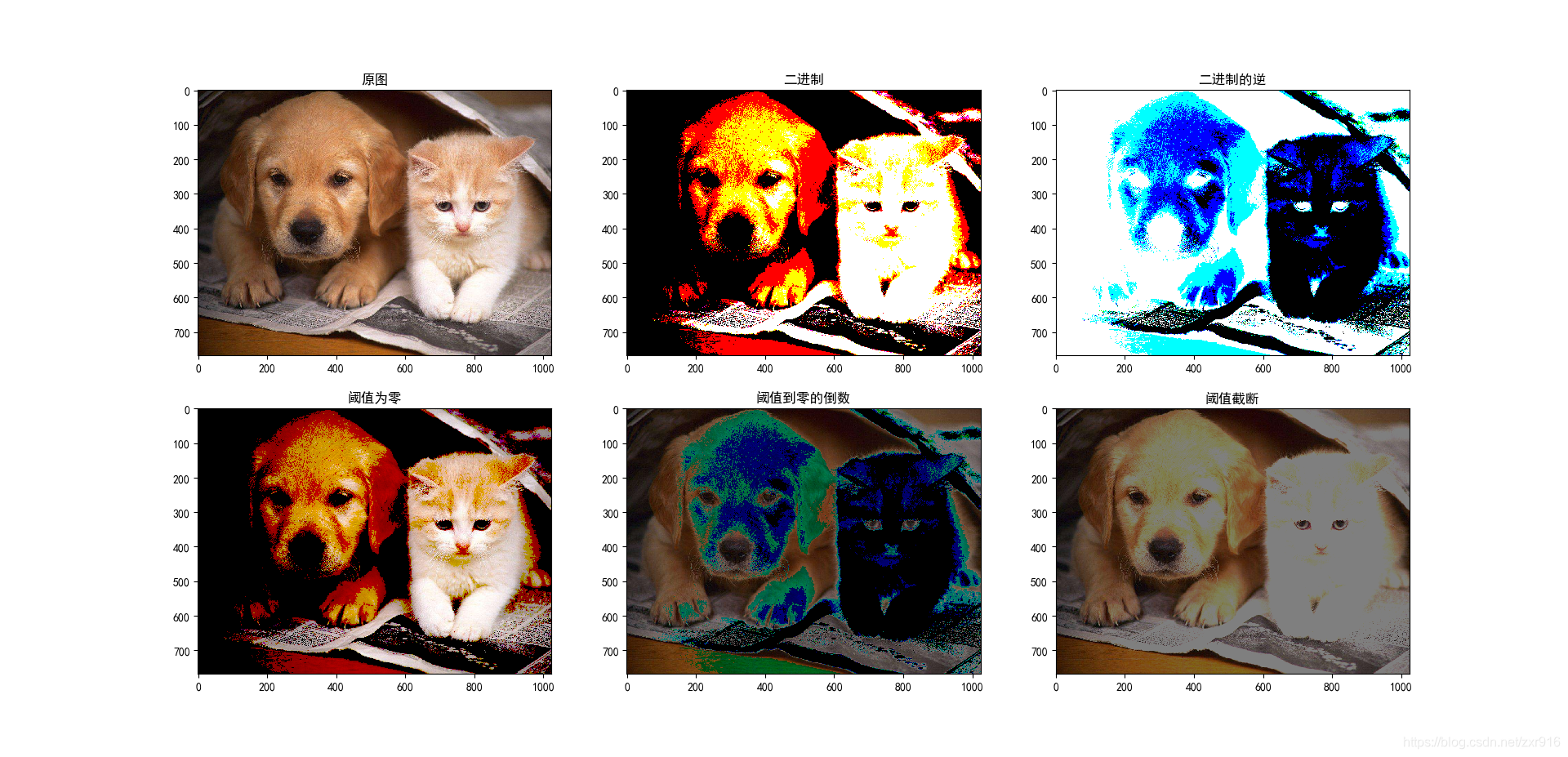

$\qquad$ 运行结果：
阈值处理

4.形态转换

$\qquad$ 形态转换，通过过滤来处理对象。过滤器的形状可以为矩形(rectangle)，椭圆形(ellipse)，十字形(cross)。形态转换的技术有：侵蚀，膨胀等。下面以侵蚀形态转换为例，比较三种形状过滤器的效果。

import cv2
import matplotlib.pyplot as plt
import numpy as np#读取图像，并将图像矩阵修改为RGB颜色模式
img = cv2.imread('F:/animal.jpg')
img = cv2.cvtColor(img,cv2.COLOR_BGR2RGB)#标题中文显示设置
plt.rcParams['font.sans-serif']=['SimHei']
plt.rcParams['axes.unicode_minus'] = False#原图
plt.subplot(221)
plt.imshow(img)
plt.title("原图")#矩形
plt.subplot(222)
kernel_0 = np.ones((9, 9))
img1 = cv2.erode(img, kernel_0, iterations = 3)
plt.imshow(img1)
plt.title("矩形")#椭圆
plt.subplot(223)
kernel_1 = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (9, 9))
img2 = cv2.erode(img,kernel_1,iterations=3)
plt.imshow(img2)
plt.title("椭圆")#十字形
plt.subplot(224)
kernel_2 = cv2.getStructuringElement(cv2.MORPH_CROSS, (9, 9))
img3 = cv2.erode(img,kernel_2,iterations=3)
plt.imshow(img3)
plt.title("十字形")plt.show()

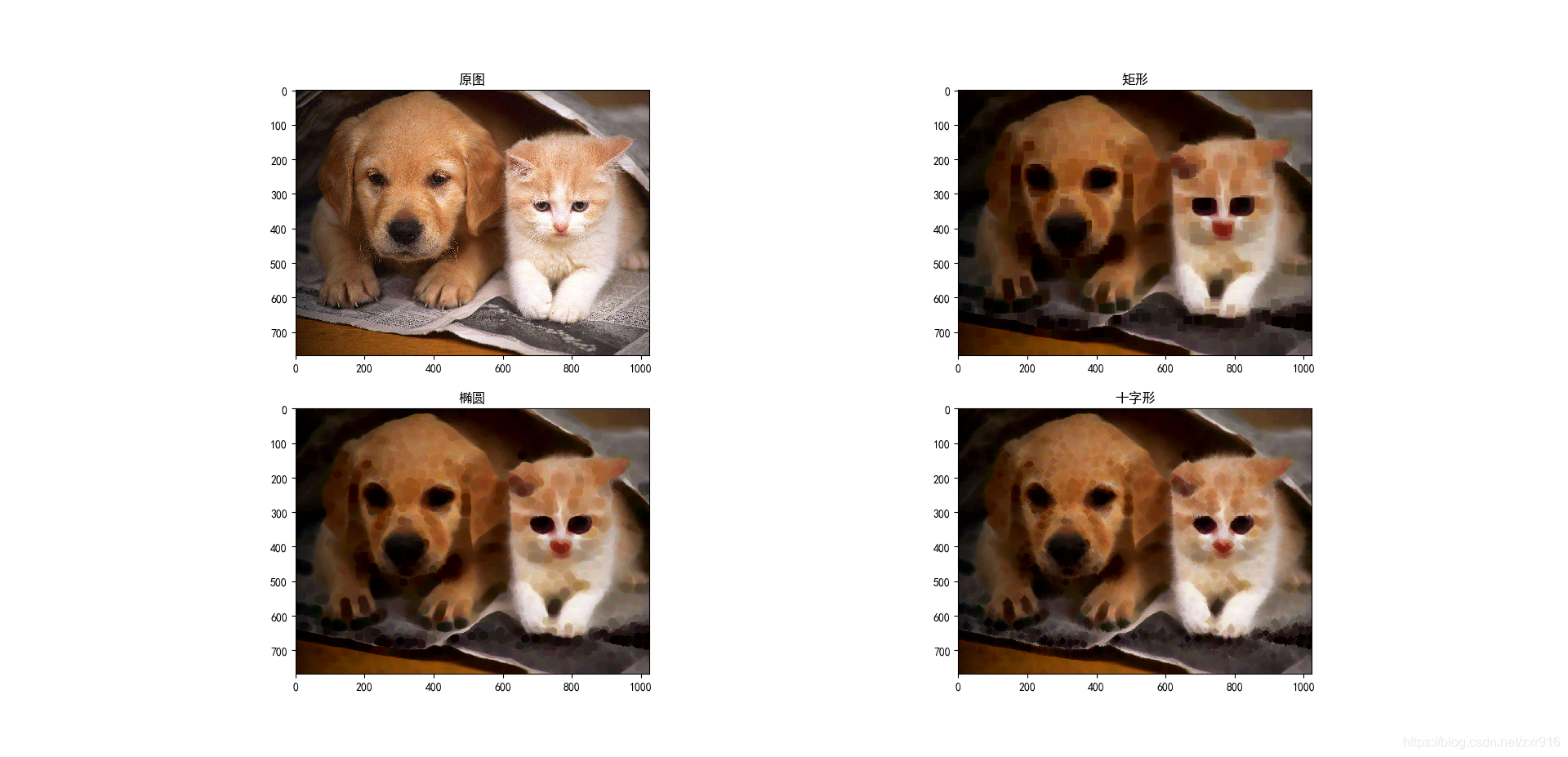

$\qquad$ 运行结果：
形态转换

5.边缘检测

$\qquad$ 使用cv2.Canny()函数进行边缘检测。

import cv2
import matplotlib.pyplot as plt#读取图像
img = cv2.imread('F:/dog.jpg')
img_color = cv2.cvtColor(img,cv2.COLOR_BGR2RGB)
img_gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)#标题中文显示设置
plt.rcParams['font.sans-serif']=['SimHei']
plt.rcParams['axes.unicode_minus'] = Falseplt.subplot(221)
plt.imshow(img_color)
plt.title("原图")plt.subplot(222)

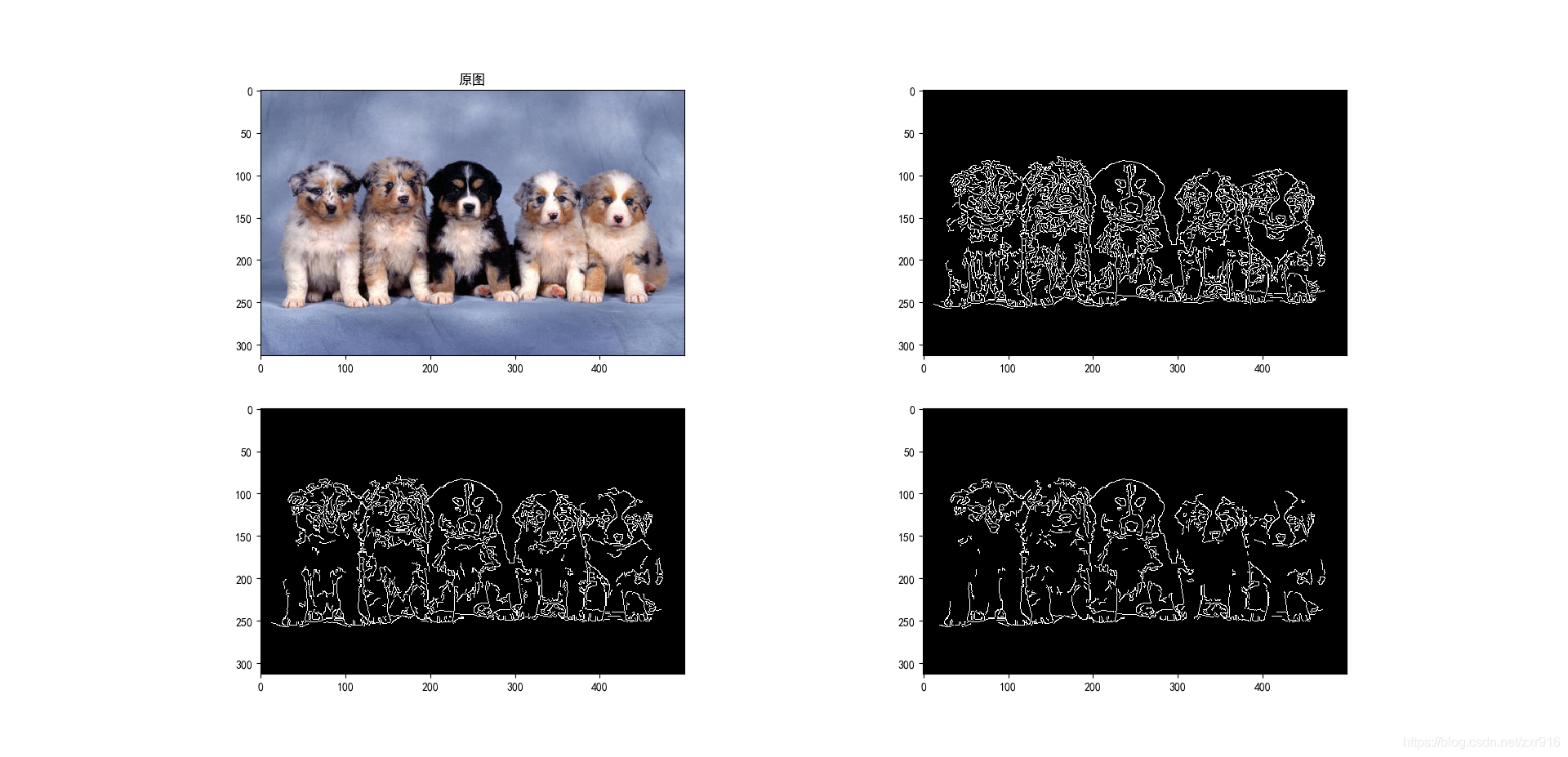

canny1 = cv2.Canny(img_gray, 50, 150)
plt.imshow(canny1,cmap='gray')plt.subplot(223)
canny2 = cv2.Canny(img_gray, 100, 200)
plt.imshow(canny2,cmap='gray')plt.subplot(224)
canny3 = cv2.Canny(img_gray, 150, 250)
plt.imshow(canny3,cmap='gray')plt.show()
