嵌入式系统一般要求低功耗，出于这个原因，一般只把需要使用到的外设时钟源打开，其他不需要使用到的模块，则默认关闭它们。

LCD 模块，上电时候默认情况是关闭的，所以，要想使用 LCD 模块，配置它寄存器必须先开启它时钟。

如何知道，哪个模块时钟源是打开的？哪些模块时钟源是关闭的？不同的芯片时钟设置一定不相同的，所以实现代码是编写在和具体芯片相关的文件中：

Clock-exynos4.c (arch\arm\mach-exynos)

内核使用 struct clk 结构描述一个外设模块的时钟信息：

struct clk {
	struct list_head      list;
	struct module        *owner;
	struct clk           *parent;
	const char           *name;
	const char		*devname;//设备名，用来查找。
	int		      id;
	int		      usage;
	unsigned long         rate;
	unsigned long         ctrlbit;

	struct clk_ops		*ops;
	int	 (*enable)(struct clk *, int enable);//指向模块时钟使能/禁止时钟的函数
	struct clk_lookup	lookup;
#if defined(CONFIG_PM_DEBUG) && defined(CONFIG_DEBUG_FS)
	struct dentry		*dent;	/* For visible tree hierarchy */
#endif
};

一个已经移植好，可以运行的内核，它的外设时钟都已经在系统初期已经完成注册，实现文件就在

Clock-exynos4.c  arch\arm\Mach-exynos

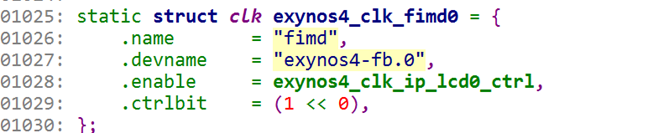

关于 LCD 控制器（fimd0）模块的时钟定义：

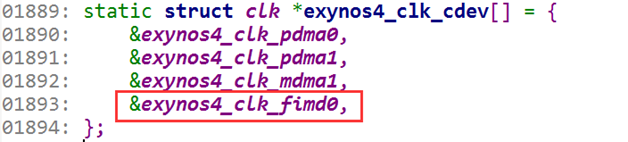

把 exynos4_clk_fimd0 结构放入数组中:

void __init exynos4_register_clocks(void)
{
	int ptr;

	s3c24xx_register_clocks(exynos4_clks, ARRAY_SIZE(exynos4_clks));

	for (ptr = 0; ptr < ARRAY_SIZE(exynos4_sysclks); ptr++)
		s3c_register_clksrc(exynos4_sysclks[ptr], 1);

	for (ptr = 0; ptr < ARRAY_SIZE(exynos4_sclk_tv); ptr++)
		s3c_register_clksrc(exynos4_sclk_tv[ptr], 1);
    	for (ptr = 0; ptr < ARRAY_SIZE(exynos4_clksrc_cdev); ptr++)
		s3c_register_clksrc(exynos4_clksrc_cdev[ptr], 1);
//注册时钟源，其中 sclk_fimd0 就是在这里注册的 ,在 exynos4_clksrcs 数组中定义
	s3c_register_clksrc(exynos4_clksrcs, ARRAY_SIZE(exynos4_clksrcs));
//默认打开时钟的模块
	s3c_register_clocks(exynos4_init_clocks_on, ARRAY_SIZE(exynos4_init_clocks_on));

	s3c_register_clocks(exynos4_init_audss_clocks, ARRAY_SIZE(exynos4_init_audss_clocks));
        s3c_disable_clocks(exynos4_init_audss_clocks, ARRAY_SIZE(exynos4_init_audss_clocks));

	s3c24xx_register_clocks(exynos4_gate_clocks, ARRAY_SIZE(exynos4_gate_clocks));
//fyyy:注册设备时钟，其中 LCD 时钟就在这里注册,可以通过 clk_get 获得
	s3c24xx_register_clocks(exynos4_clk_cdev, ARRAY_SIZE(exynos4_clk_cdev));
//fyyy:注册后禁止它，为了降低功耗
	for (ptr = 0; ptr < ARRAY_SIZE(exynos4_clk_cdev); ptr++)
		s3c_disable_clocks(exynos4_clk_cdev[ptr], 1);//这里有禁止 lcd 相关的时钟 fimd0

	s3c_register_clocks(exynos4_init_clocks_off, ARRAY_SIZE(exynos4_init_clocks_off));
    //默认关闭时钟的模块
	s3c_disable_clocks(exynos4_init_clocks_off, ARRAY_SIZE(exynos4_init_clocks_off));
    //可以查找的时钟 ,可以通过 clk_get 获得
	Clkdev_add_table(exynos4_clk_lookup, ARRAY_SIZE(exynos4_clk_lookup));

	register_syscore_ops(&exynos4_clock_syscore_ops);
	s3c24xx_register_clock(&dummy_apb_pclk);

	s3c_pwmclk_init();
}

分析：

s3c24xx_register_clocks(exynos4_clk_cdev, ARRAY_SIZE(exynos4_clk_cdev));

是注册了 fimd0 模块的时钟信息

//fyyy:注册后禁止它，为了降低功耗
for (ptr = 0; ptr < ARRAY_SIZE(exynos4_clk_cdev); ptr++) {
s3c_disable_clocks(exynos4_clk_cdev[ptr], 1);//这里有禁止 lcd 相关的时钟 fimd0
}

要使用这个模块，必须先开这个模块的时钟。

clkdev_add_table(exynos4_clk_lookup, ARRAY_SIZE(exynos4_clk_lookup));

这一行是把可以通过设备名查找到的 clk 结构加到可查询的链表上。内核 struct clk_lookup 结构来表示一个可以被查找到的时钟结构。

Clkdev.h linux-3.5\include\Linux
//它是用来查找 struct clk 结构的。
//有了它，就可以通过设备名或时钟源的名字来找到相应的 struct clk 结构。
struct clk_lookup {
struct list_head node;
const char *dev_id; //设备名，提供对外搜索的名字，匹配使用的
const char *con_id; //总线名，也可以用来搜索，匹配使用
struct clk *clk; //指向模块时钟信息结构
};

实际的匹配过程是会比较 dev_id 和 con_id 两个成员的，如果匹配上，则返回 clk 结构。

内核提供一个辅助填充宏：CLKDEV_INIT

定义如下：

#define CLKDEV_INIT(d, n, c) \
{ \
.dev_id = d, \
.con_id = n, \
.clk = c, \
}
//可以被查找操作的模块时钟
//它是用来查找 struct clk 结构的。
//有了它，就可以通过设备名或时钟源的名字来找到相应的 struct clk 结构。
static struct clk_lookup exynos4_clk_lookup[] = {
……
//通过设备名或时钟源名查找到 exynos4_clk_fimd0 结构
CLKDEV_INIT("exynos4-fb.0", "lcd", &exynos4_clk_fimd0),
……
};
struct device dev;
struct clk * clk_bus;
dev. init_name = "exynos4-fb.0";
clk_bus = clk_get(&dev, "lcd" );

如何找到模块的时钟结构？内核提供了操作时钟相关的 API 函数，这些 API 接口函数是通用的，声明在 Clk.h linux-3.5\include\Linux 。时钟获得结构获取函数：

struct clk *clk_get(struct device *dev, const char *id);

功能：通过 dev. init_name 和参数 id 进行在 struct clk_lookup 注册到内核的时钟结构链表查找。参数 dev. init_name 和 clk_lookup 结构中的 dev_id 成员比较 参数 id 和 clk_lookup 结构中的 con_id 比较 如果两个成员都相同就返回 clk_lookup 结构中的中 clk 指针。

返回值：IS_ERR(clk_get 返回值)

非 0: 获得失败，这时候应该返回 –ENODEV 错误码 IS_ERR(clk_get 返回值)

0: 获得时钟成功

示例：

s3c_ac97.ac97_clk = clk_get(&pdev->dev, "ac97");
if (IS_ERR(s3c_ac97.ac97_clk)) {
dev_err(&pdev->dev, "ac97 failed to get ac97_clock\n");
ret = -ENODEV;
goto err2;
}
clk_enable(s3c_ac97.ac97_clk); //获得成功后可以使能模块时钟了

时钟使能函数：

int clk_enable(struct clk *clk);

功能： 在获得 clk 结构后，就可以调用 clk_enable 函数来使能模块的时钟

返回： 0：成员；负数：失败 时钟禁止函数：

void clk_disable(struct clk *clk);

功能：当不需要使用一个模块时候，要降低功耗，可以关闭它。获得模块的运行时钟频率：

unsigned long clk_get_rate(struct clk *clk);

功能： 根据结构获得模块的运行频率

返回：模块的运行频率，单位是 HZ 减少时钟引用计数，如果你使用

void clk_put(struct clk *clk);

当使用了 clk_get， clk_enable 后，如果不想使用模块了，则需要 clk_put 引用计数。设置模块的运行时钟：

int clk_set_rate(struct clk *clk, unsigned long rate);

参数： rate 要设置的目标运行频率

返回： 0：成员；负数：失败
