#功能

通过ADC值的不同来判断是哪个按键按下，这种方案应该是很常见了，而且这种方案可以节省GPIO口。实现起来的难度也不是特别大。

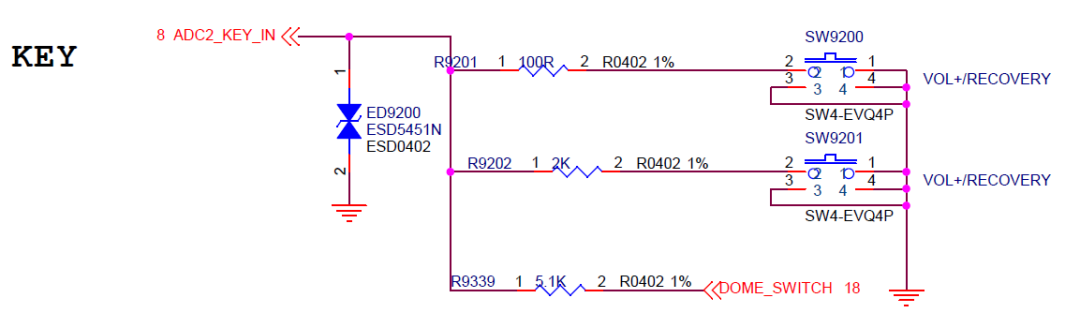

#硬件连接

#原来的旧代码

static void adc_key_poll(struct work_struct *work)
{struct rk_keys_drvdata *ddata;int i, result = -1;ddata = container_of(work, struct rk_keys_drvdata, adc_poll_work.work);if (!ddata->in_suspend) {result = rk_key_adc_iio_read(ddata);/**读取SARADC值*/if (result > INVALID_ADVALUE &&┊   result < (EMPTY_DEFAULT_ADVALUE - ddata->drift_advalue))ddata->result = result;for (i = 0; i < ddata->nbuttons; i++) {struct rk_keys_button *button = &ddata->button[i];if (!button->adc_value)continue;if (result < button->adc_value + ddata->drift_advalue &&┊   result > button->adc_value - ddata->drift_advalue)button->adc_state = 1;elsebutton->adc_state = 0;if (button->state != button->adc_state)mod_timer(&button->timer,┊ jiffies + DEBOUNCE_JIFFIES);}}schedule_delayed_work(&ddata->adc_poll_work, ADC_SAMPLE_JIFFIES);
}

#升级代码

static void adc_keys_poll(struct input_polled_dev *dev)
{struct adc_keys_state *st = dev->private;int i, value, ret;u32 diff, closest = 0xffffffff;int keycode = 0;ret = iio_read_channel_processed(st->channel, &value);if (unlikely(ret < 0)) {/* Forcibly release key if any was pressed */value = st->keyup_voltage;} else {/*先把电压值与所有按键列表的值比较，找出最接近的一个，以及找出最接近的差值。*/for (i = 0; i < st->num_keys; i++) {diff = abs(st->map[i].voltage - value);if (diff < closest) {closest = diff;keycode = st->map[i].keycode;}}}//printk("adc_keys_poll value:%d keycode:%d\n",value,keycode);/*然后把如果发现当前电压值与按键弹起的电压值很接近，（标准是小于上面找出的最小差值），那么认为没有按键按下，所以设置keycode为0，不上报。*/if (abs(st->keyup_voltage - value) < closest)keycode = 0;if (st->last_key && st->last_key != keycode)input_report_key(dev->input, st->last_key, 0);if (keycode){input_report_key(dev->input, keycode, 1);printk("adc_key_poll keycode:%d\n",keycode);}/*他这么做有个好处，就是只要硬件设计合理的情况下，电阻不同批料有误差的情况下，也不至于需要驱动工程师去修改电压值或者误差范围才能识别按键。*//*这个做法肯定是在量产出现了很多问题后作出的改善。*/input_sync(dev->input);st->last_key = keycode;
}

完整的驱动代码可以看下面这段，我觉得这小段代码的意义非常大。很有意思，通过一个for循环找到一个最接近的数值，判断为按下的这个键值。而且如果按下和抬起来的数值接近，就判断为没有按键按下。

这就不需要再去考虑一个问题，那就误差范围的问题了。之前的那套旧代码使用的是误差范围，如果ADC值设定为 2000 ，误差范围设定为100，那么读取的ADC值在1900~2100范围内都可以认为是这个按键按下的。

但是存在一个情况，就是不同批次，不同物料的硬件，误差总是不能令人满意，软件需要不断的调整这个误差范围。在不断的调整过程中，发现调整误差范围已经不能解决当下的问题了，所以就产生了新的算法。而我们现在看到的这个新的算法就这样应运而生了。当然，实际情况可能还要复杂化，可能需要加上一些滤波算法先过滤等等。

总之，各位可以保存下来这段代码，在需要的时候拿来使用。展现自己的码农魅力。
