卷积神经网络-目标探测

文章目录

    • 目标探测介绍
    • 任务
    • 思路
    • DPM
    • RCNN
    • 1)候选区域选择
    • 2)CNN特征提取
    • 3)分类与边界回归
    • R-CNN总结
    • 优点
    • 缺陷
    • FAST-RCNN
    • FASTER-RCNN
    • YOLO

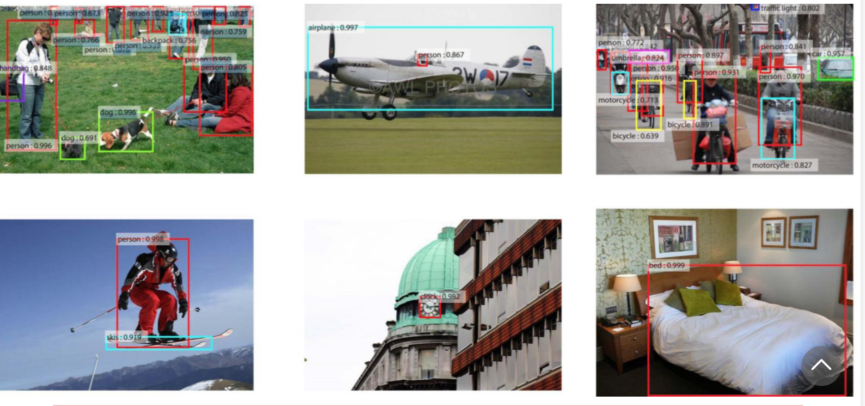

目标探测介绍

在这里插入图片描述

任务

分类+获取坐标
目标探测
图片分割

思路

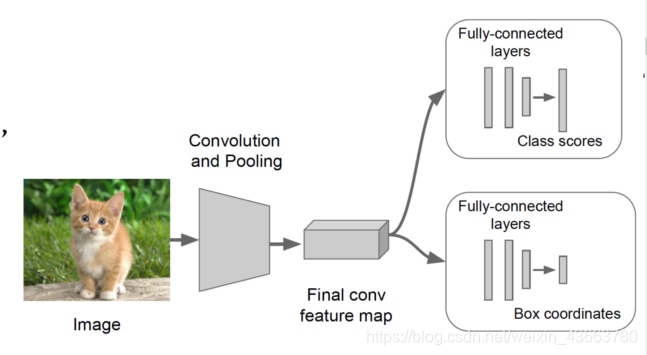

回归问题:利用神经网络进行目标识别,同样目标变为坐标值
在这里插入图片描述
该思路问题:在位置尝试识别,能够完成识别的地方就是目标位置在这里插入图片描述
如何找到侯选位置?
在这里插入图片描述

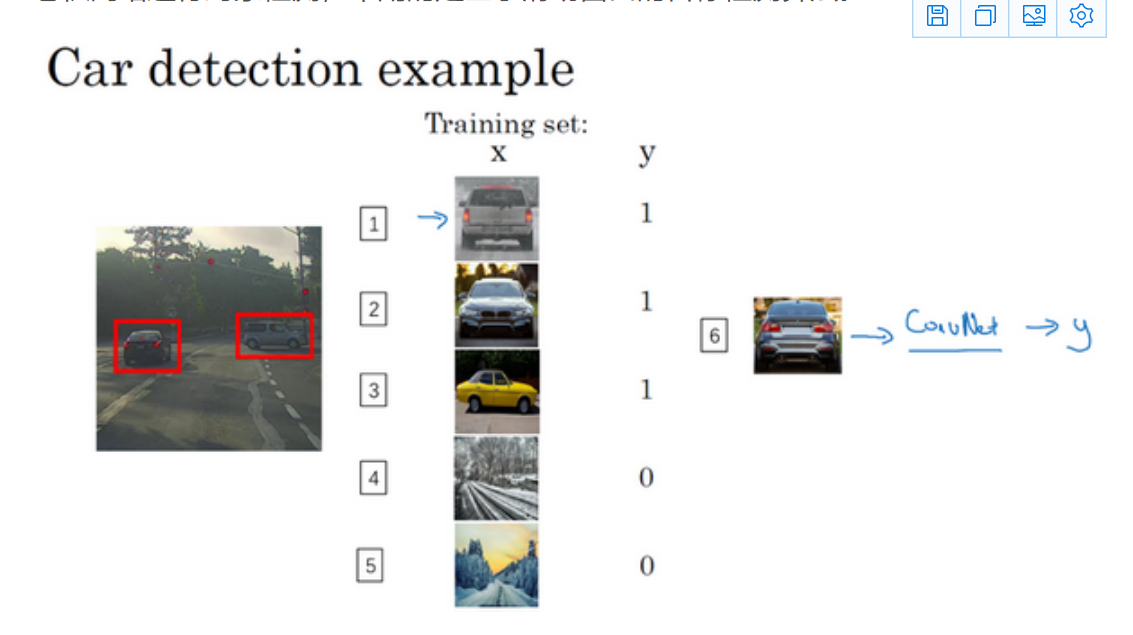

假如你想构建一个汽车检测算法,步骤是,首先创建一个标签训练集,也就是x和y表示适当剪切的汽车图片样本,这张图片(编号1)x是一个正样本,因为它是一辆汽车图片,这几张图片(编号2、3)也有汽车,但这两张(编号4、5)没有汽车。出于我们对这个训练集的期望,你一开始可以使用适当剪切的图片,就是整张图片x几乎都被汽车占据,你可以照张照片,然后剪切,剪掉汽车以外的部分,使汽车居于中间位置,并基本占据整张图片。有了这个标签训练集,你就可以开始训练卷积网络了,输入这些适当剪切过的图片(编号6),卷积网络输出y,0或1表示图片中有汽车或没有汽车。训练完这个卷积网络,就可以用它来实现滑动窗口目标检测,具体步骤如下。在这里插入图片描述

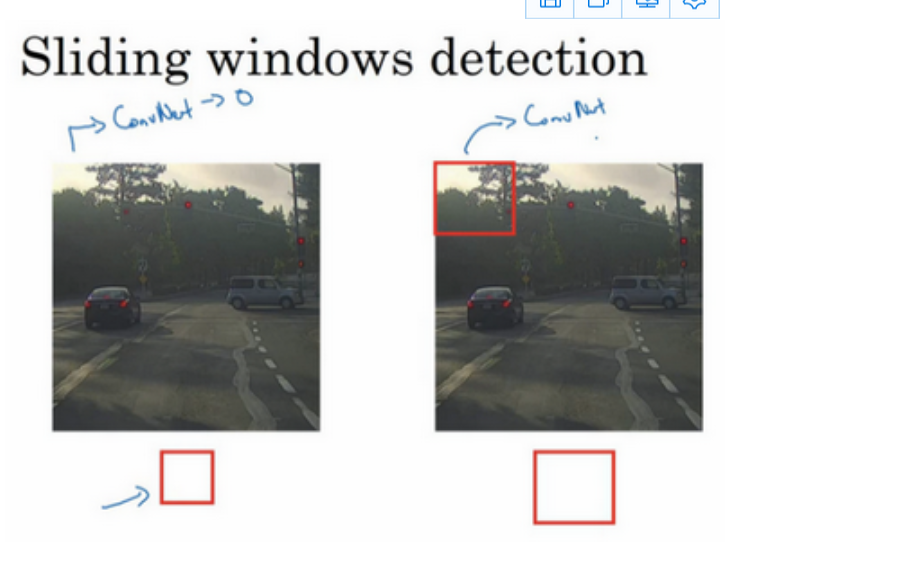

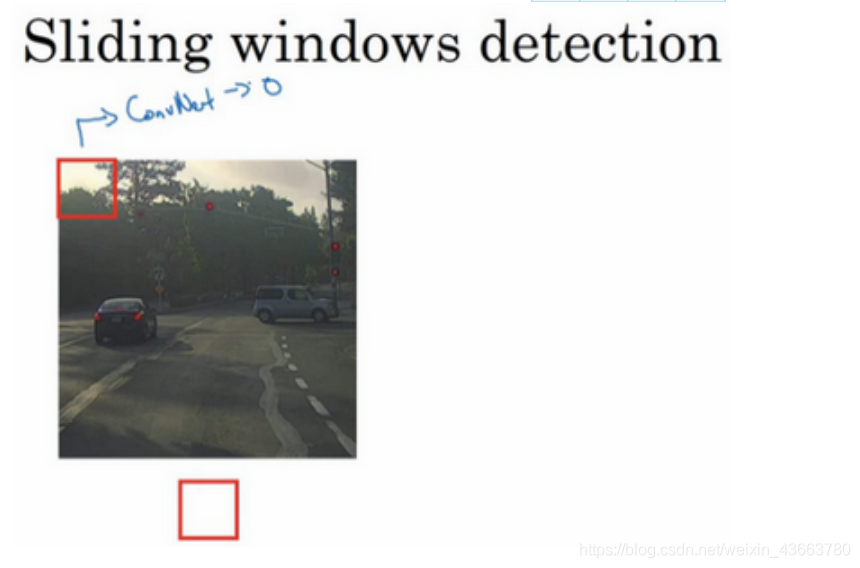

假设这是一张测试图片,首先选定一个特定大小的窗口,比如图片下方这个窗口,将这个红色小方块输入卷积神经网络,卷积网络开始进行预测,即判断红色方框内有没有汽车。在这里插入图片描述

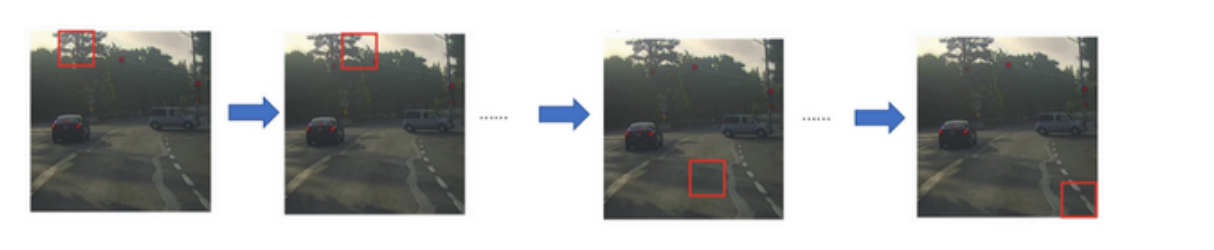

滑动窗口目标检测算法接下来会继续处理第二个图像,即红色方框稍向右滑动之后的区域,并输入给卷积网络,因此输入给卷积网络的只有红色方框内的区域,再次运行卷积网络,然后处理第三个图像,依次重复操作,直到这个窗口滑过图像的每一个角落。

为了滑动得更快,我这里选用的步幅比较大,思路是以固定步幅移动窗口,遍历图像的每个区域,把这些剪切后的小图像输入卷积网络,对每个位置按0或1进行分类,这就是所谓的图像滑动窗口操作。在这里插入图片描述

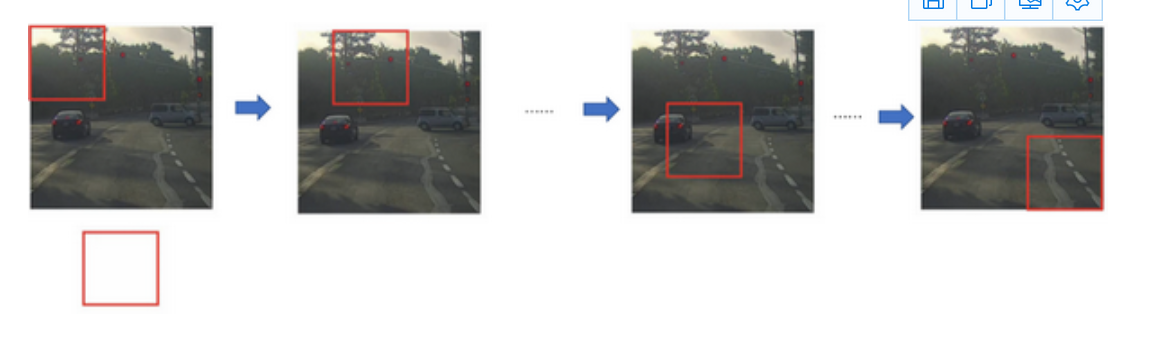

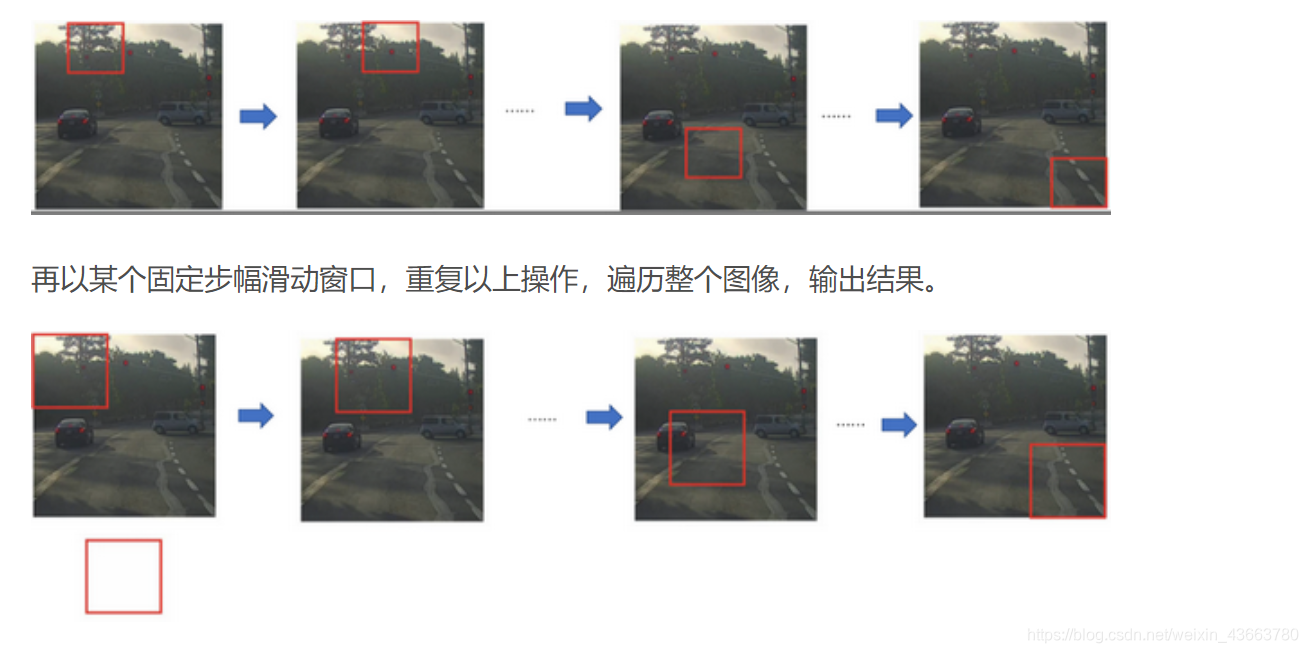

重复上述操作,不过这次我们选择一个更大的窗口,截取更大的区域,并输入给卷积神经网络处理,你可以根据卷积网络对输入大小调整这个区域,然后输入给卷积网络,输出0或1。
在这里插入图片描述

再以某个固定步幅滑动窗口,重复以上操作,遍历整个图像,输出结果。

在这里插入图片描述

然后第三次重复操作,这次选用更大的窗口。

如果你这样做,不论汽车在图片的什么位置,总有一个窗口可以检测到它。

比如,将这个窗口(编号1)输入卷积网络,希望卷积网络对该输入区域的输出结果为1,说明网络检测到图上有辆车。

这种算法叫作滑动窗口目标检测,因为我们以某个步幅滑动这些方框窗口遍历整张图片,对这些方形区域进行分类,判断里面有没有汽车。

DPM

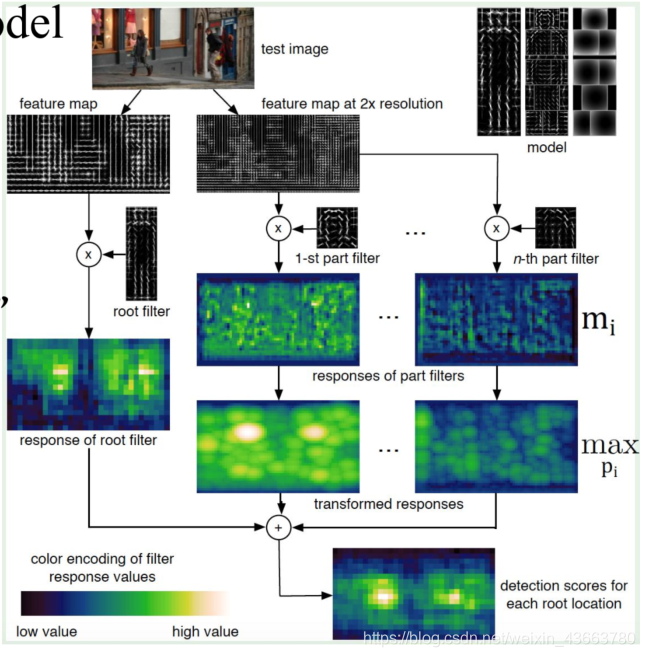

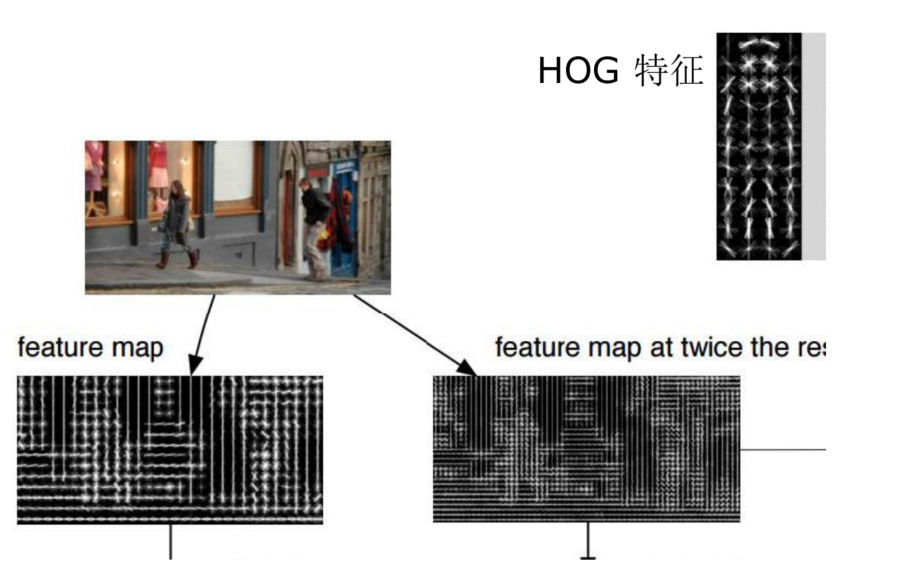

基本思想: 提取图像特征,制作出激励模版,在原
始图像滑动计算,得到激励效果图,根据激励分布确定
目标位置在这里插入图片描述

  1. 产生多个模版,整体模版以及不同局部模版
  2. 不同模版同输入图片“卷积”产生特征图
  3. 特征图组合形成融合特征
  4. 对融合特征进行传统分类,回归,得到目标位置在这里插入图片描述
  5. 优点:
  6. 方法直观简单
  7. 运算速度快
  8. 适应运动物体变形
    缺点:
  9. 性能一般
  10. 激励特征人为设计,工作量大
  11. 大幅度旋转无法适应,稳定性差

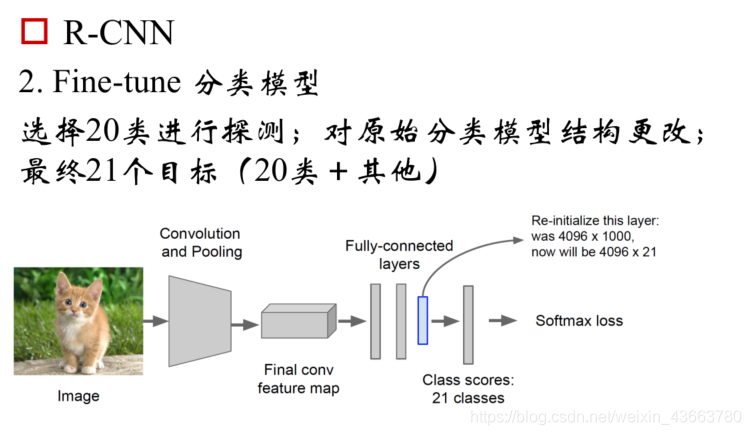

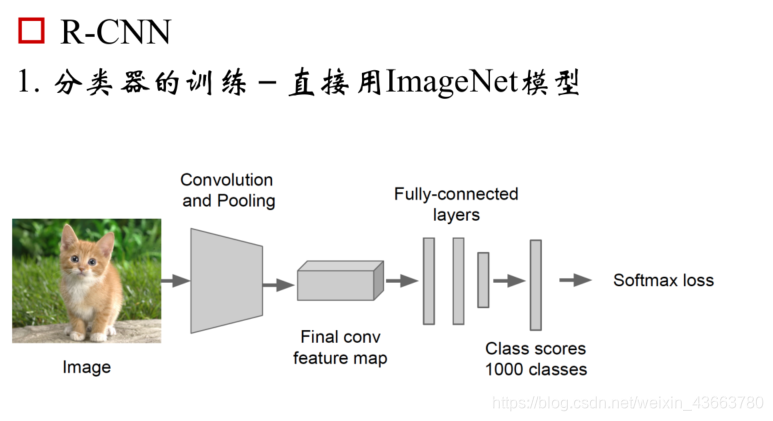

RCNN

神经网络分类思想: 对多个位置,不同尺寸,用卷积神经网络判断区域内图片是不是某物
候选位置(proposal)提出方法:EdgeBox

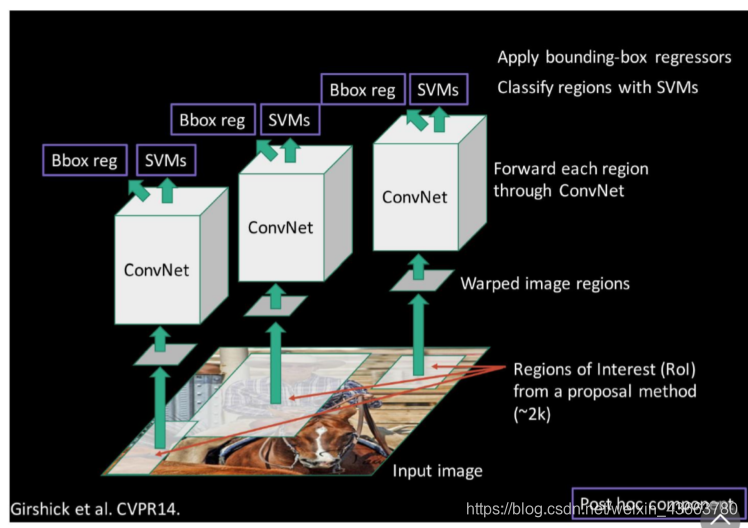

RCNN(Regions with CNN features)是将CNN方法应用到目标检测问题上的一个里程碑,由年轻有为的RBG大神提出,借助CNN良好的特征提取和分类性能,通过RegionProposal方法实现目标检测问题的转化。

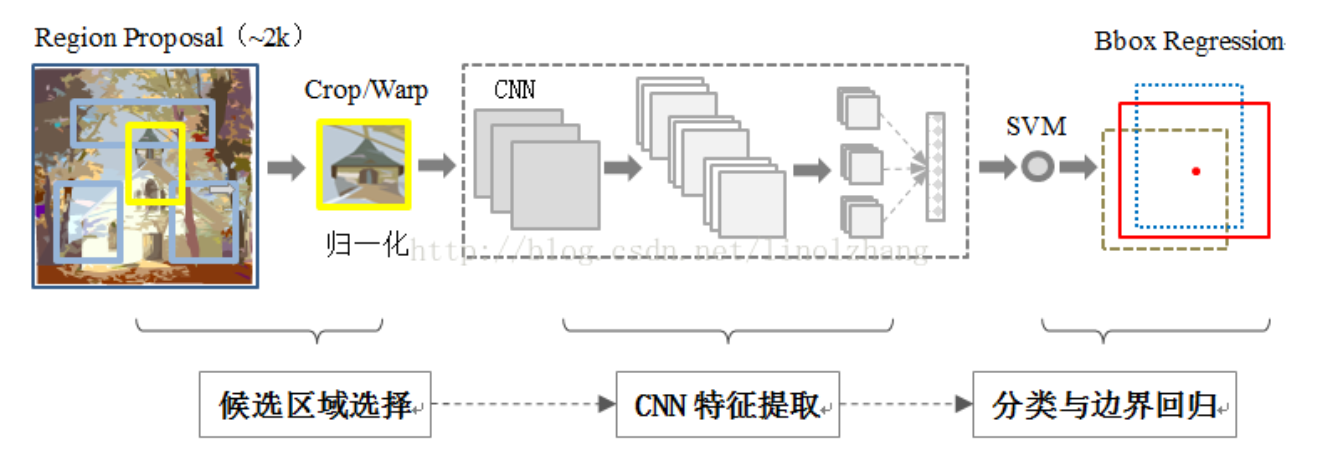

    算法可以分为四步:

1)候选区域选择

    Region Proposal是一类传统的区域提取方法,可以看作不同宽高的滑动窗口,通过窗口滑动获得潜在的目标图像,关于Proposal大家可以看下SelectiveSearch,一般Candidate选项为2k个即可,这里不再详述;根据Proposal提取的目标图像进行归一化,作为CNN的标准输入。

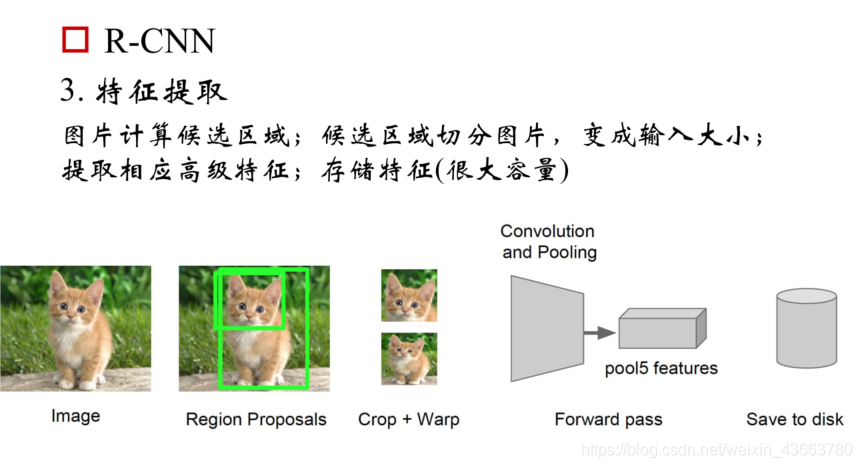

2)CNN特征提取

    标准CNN过程,根据输入进行卷积/池化等操作,得到固定维度的输出;

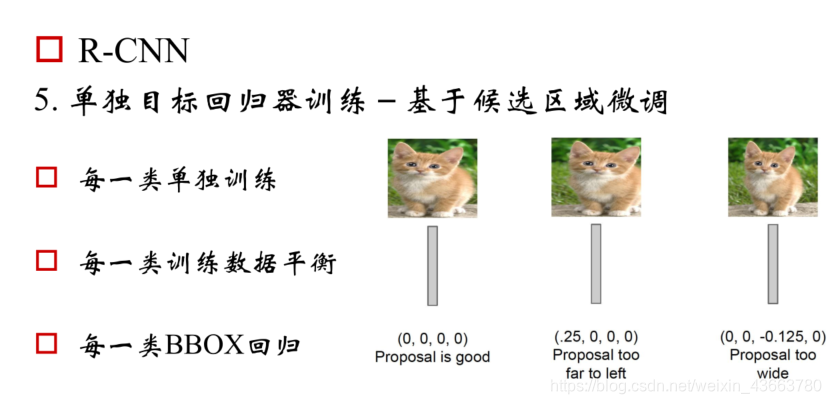

3)分类与边界回归

    实际包含两个子步骤,一是对上一步的输出向量进行分类(需要根据特征训练分类器);二是通过边界回归(bounding-box regression) 得到精确的目标区域,由于实际目标会产生多个子区域,旨在对完成分类的前景目标进行精确的定位与合并,避免多个检出。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述
在这里插入图片描述

R-CNN总结

优点

  1. CNN用于目标探测,利用了CNN高效识别能力,大大提高性能
  2. 摆脱人为设计物品模版,方法具有通用性
  3. 分类+回归,有了找到精确位置的可能

缺陷

  1. 为了检测一个目标,所有候选区域计算,大量卷积运算,非常慢
  2. SVM训练与CNN断裂,有效信息不能用于优化模型,not end-to-end。

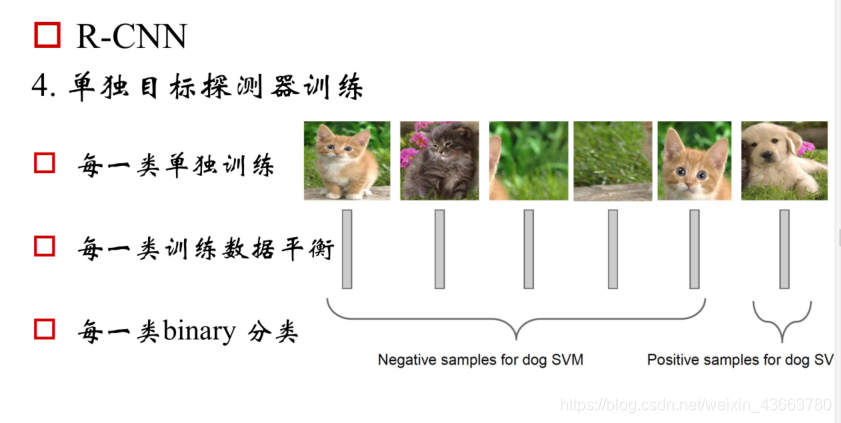

  3. 每一类单独训练,异常繁琐

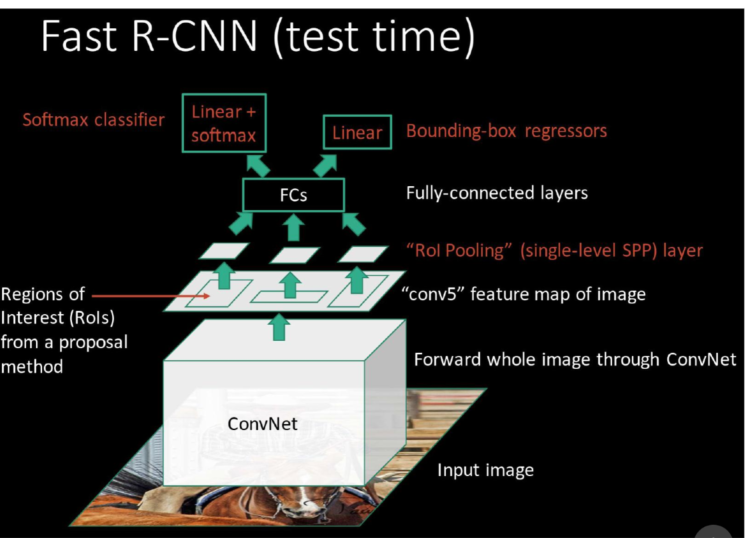

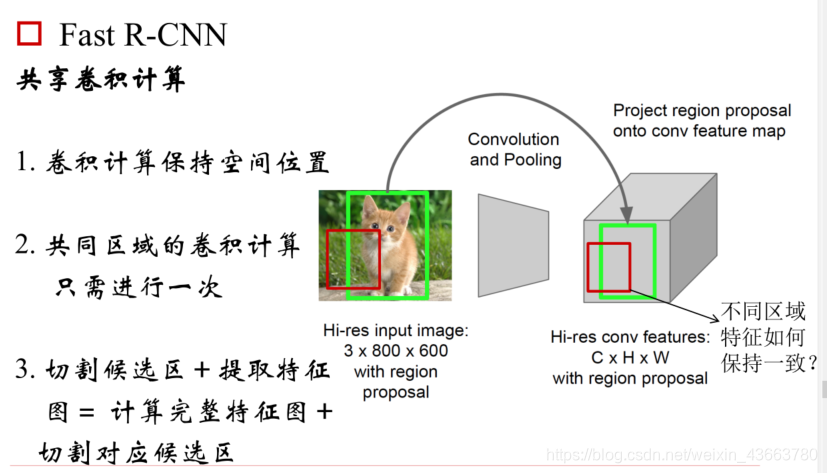

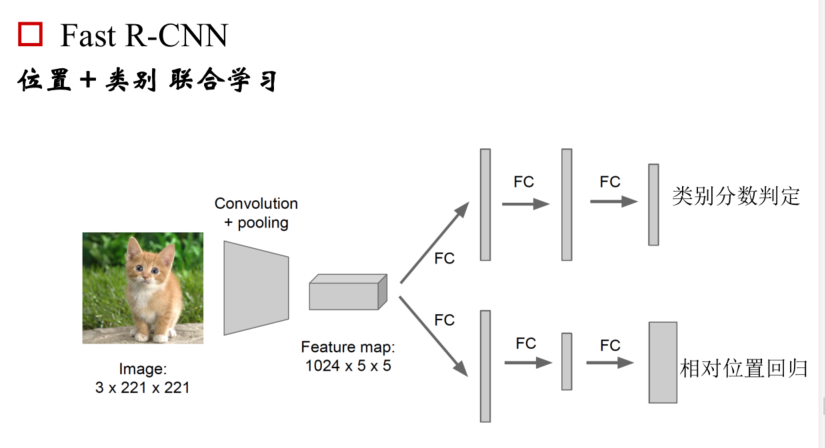

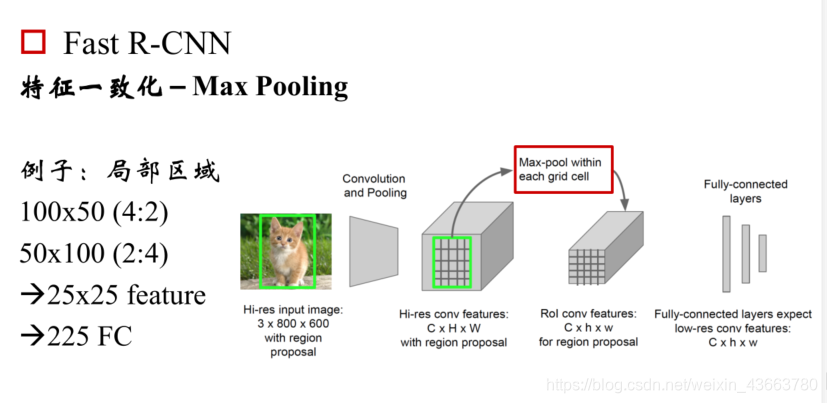

FAST-RCNN

标题
在这里插入图片描述在这里插入图片描述
在这里插入图片描述

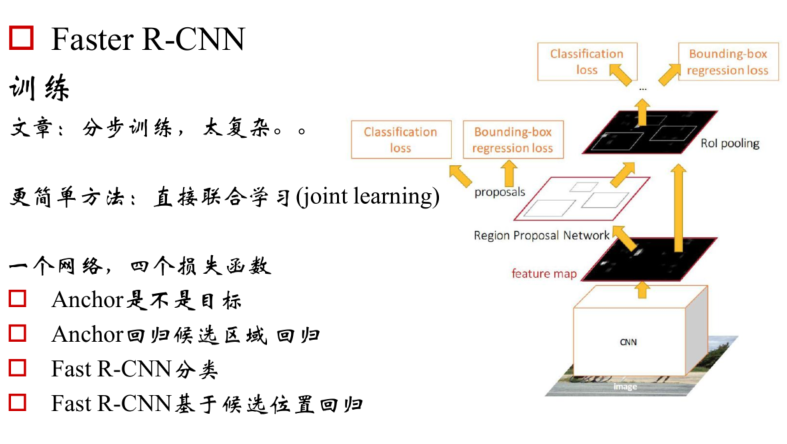

FASTER-RCNN

在这里插入图片描述

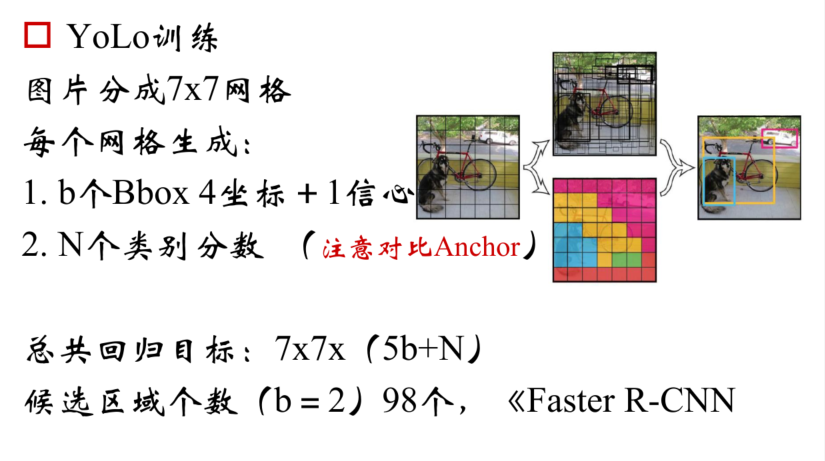

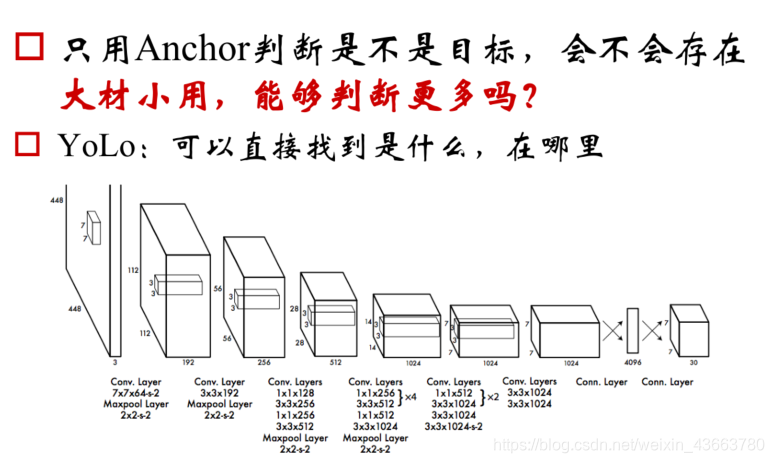

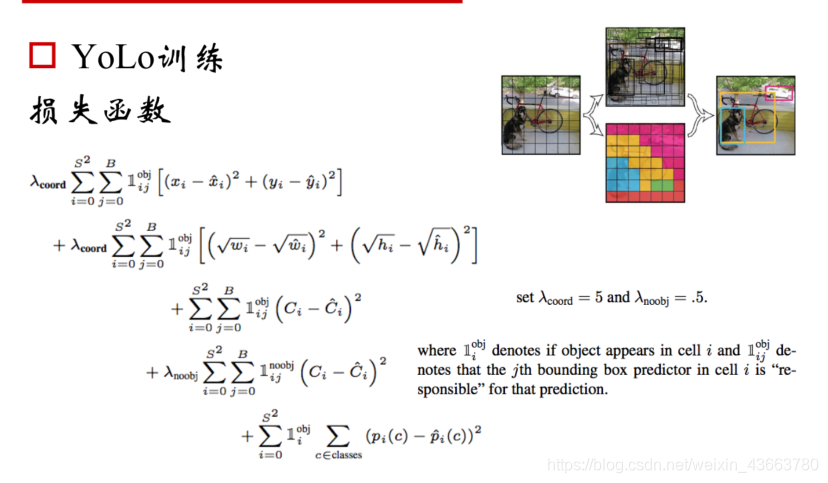

YOLO

在这里插入图片描述在这里插入图片描述在这里插入图片描述
