MATLAB —— 绘图



目录

MATLAB —— 绘图

一、绘图

二、代数

三、转换函数

---





一、绘图

plot(x, y)：y = f(x); 绘制图形

xlabel,ylabel：分别沿x轴，y轴生成标签

title：在图形上生成标题

grid on：将网格线放在图形上

axis equal：允许生成具有相同比例因子的绘图

axis square：生成方形图

subplot(m, n, p); 创建子图

bar(x, y)：条形图

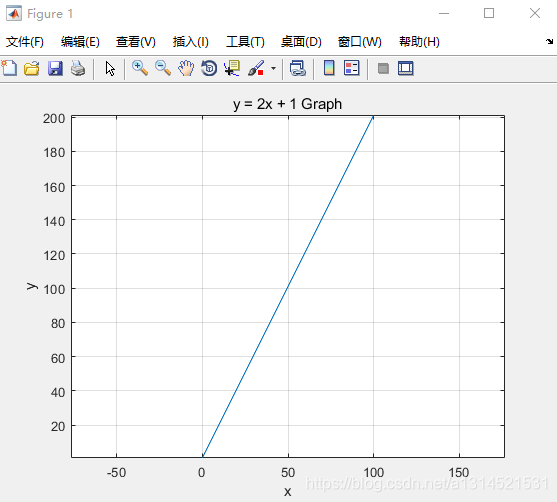

如：x = [0 : 0.5 : 100];  y = 2 * x + 1; plot(x, y), xlabel('x'), ylabel('y'), title('y = 2x + 1 Graph'), grid on, axis equal, axis([1 100 1 210]);

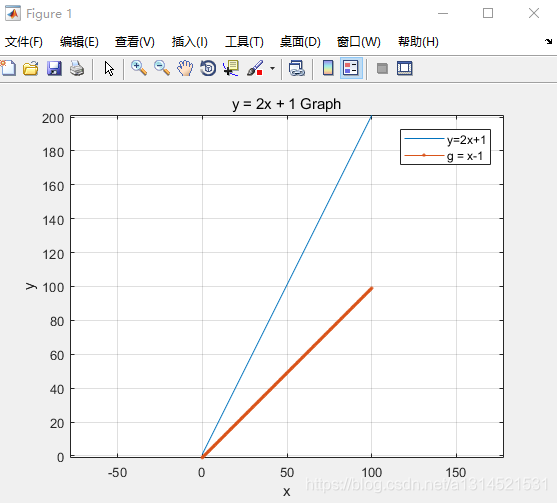

绘制多图形：

如：x = [0 : 0.5 : 100];  y = 2 * x + 1; g = x  - 1; plot(x, y, x, g), xlabel('x'), ylabel('y'), title('y = 2x + 1 Graph'), grid on, axis equal, legend('y=2x+1', 'g = x-1');

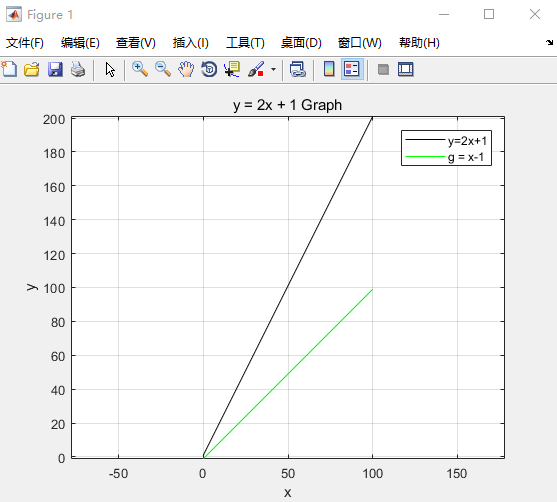

图形的线可以设置颜色，w -- white   k -- black  b -- blue  r -- red   c -- cyan  g -- green  m -- magenta   y = yellow

plot(x, y, 'k', x, g, 'g')



二、代数

solve()，roots()：求解代数方程

一元方程：x - 1 = 0,  solve('x - 1 = 0')

                                  roots([1, -1])

二元方程：x^2 - 5*x + 6 = 0,  a = solve('x^2 - 5*x + 6 = 0')   disp(a[1]), disp(a[2])

                                               a = roots([1, -5, 6])   disp(a[1]), disp(a[2])

多阶方程：同理。

方程组：  2 * x + y = 5    3 * x - y = 0

a = solve('2 * x + y = 5', '3 * x - y = 0') , x = a.x, y = a.y

a = [2,1; 3, -1], b = [5; 0] ,  a \ b



三、转换函数

laplace：拉普拉斯变换

fourier：傅里叶变换

fft：快速傅里叶变换

ifourier：逆傅里叶变换。
