以下内容源于朱有鹏嵌入式课程的学习与整理，如有侵权请告知删除。

一、概述

因为所用的板子默认从SPI Flash启动，因此本文主要讲如何“使用tftp，烧写映像文件（uboot、kernel、rootfs）到SPI Flash”。另外海思还提供了“烧写映像文件到NAND Flash或者eMMC”的方法，但大同小异，只是命令和地址空间不同而已。

二、烧录uboot

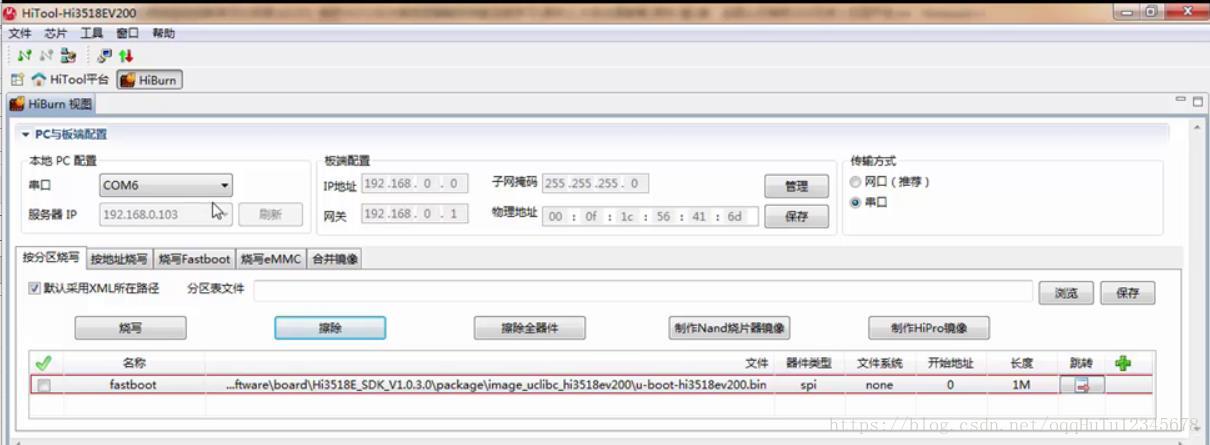

（1）假如还没有烧录uboot，可以在PC端使用Hi_tool工具（/software/pc/Hi_TOOL目录下，效果类似于三星的DNW工具）来烧录uboot。

（2）使用Hi_tool时，需要先安装jre。

（3）烧写过程：

a、将映像文件从上位机下载到开发板的SDRAM中（即内存）。

b、擦除开发板的spiflash相应的分区。

c、将SDRAM中的镜像烧录到spi的分区内。

三、烧录uboot后

1、配置tftp服务器

（1）配置tftp服务器，见博客https://xiefor100.blog.csdn.net/article/details/125572043。

（2）将SDK中的/package/image_uclibc_hi3518ev200下的相关映像文件（这是SDK提供的已经制作好的镜像文件）拷贝到tftp服务器目录（我的是/tftpboot/）下。

root@ubuntu:/home/xjh/iot/hisi_development/Hi3518E_SDK/Hi3518E_SDK_V1.0.3.0/package/image_uclibc_hi3518ev200# ls
rootfs_hi3518ev200_128k.jffs2  rootfs_hi3518ev200_2k_128k_32M.img  rootfs_hi3518ev200_32M.ext4   u-boot-hi3518ev200.bin
rootfs_hi3518ev200_256k.jffs2  rootfs_hi3518ev200_2k_4bit.yaffs2   rootfs_hi3518ev200_64k.jffs2  uImage_hi3518ev200
root@ubuntu:/home/xjh/iot/hisi_development/Hi3518E_SDK/Hi3518E_SDK_V1.0.3.0/package/image_uclibc_hi3518ev200# cp u-boot-hi3518ev200.bin /tftpboot/
root@ubuntu:/home/xjh/iot/hisi_development/Hi3518E_SDK/Hi3518E_SDK_V1.0.3.0/package/image_uclibc_hi3518ev200# cp rootfs_hi3518ev200_64k.jffs2 /tftpboot/
root@ubuntu:/home/xjh/iot/hisi_development/Hi3518E_SDK/Hi3518E_SDK_V1.0.3.0/package/image_uclibc_hi3518ev200# cp uImage_hi3518ev200 /tftpboot/
root@ubuntu:/home/xjh/iot/hisi_development/Hi3518E_SDK/Hi3518E_SDK_V1.0.3.0/package/image_uclibc_hi3518ev200#

2、uboot的参数配置

（1）设置uboot的serverip（即tftp服务器的ip）、ipaddr（开发版ip）和ethaddr（开发板的MAC地址）、netmask、gatewayip，使得与tftp服务器同一网段。

（2）然后在开发板上ping虚拟机，确保能够ping通，使得网络畅通。

3、在uboot控制台中，烧写映像文件到SPI Flash

（1）执行“du -h *”得知待烧录的各文件的大小如下。

root@ubuntu:/tftpboot# ls
rootfs_hi3518ev200_64k.jffs2  u-boot-hi3518ev200.bin  uImage_hi3518ev200
root@ubuntu:/tftpboot# du -h *
4.8M	rootfs_hi3518ev200_64k.jffs2
268K	u-boot-hi3518ev200.bin
2.6M	uImage_hi3518ev200
root@ubuntu:/tftpboot# du
7784	.
root@ubuntu:/tftpboot#

（2）spiflash的地址空间如下，以下的烧写操作均基于该表格的地址空间分配，也可以根据实际情况进行调整。

分区	大小	起始地址	截止地址
bootloader	1M	0x00000000	0x00100000
kernel	3M	0x00100000	0x00400000
rootfs	12M	0x00400000	0x01000000

另外，由手册查知开发板的内存（64MB的SDRAM）的地址范围是80000000~83FFFFFF。

（3）烧写u-boot

在uboot控制台上分条执行以下指令。其表示从虚拟机中下载uboot镜像到以地址0x82000000开始的内存中，然后再从内存中读取数据写到spiflash中。

sf probe 0
mw.b 82000000 ff 100000
tftp 0x82000000 u-boot-hi3518ev200.binsf probe 0
sf erase 0 100000
sf write 82000000 0 100000    reset

注意，重启后要设置环境变量serverip、ipaddr为同一网段并save。

set serverip '192.168.1.141'
set ipaddr '192.168.1.88'
save

（4）烧写内核

在uboot控制台上分条执行以下指令。

mw.b 82000000 ff 300000
tftp 82000000 uImage_hi3518ev200sf probe 0
sf erase 100000 300000
sf write 82000000 100000 300000

（5）烧写文件系统

在uboot控制台上分条执行以下指令。

mw.b 82000000 ff C00000
tftp 0x82000000 rootfs_hi3518ev200_64k.jffs2sf probe 0
sf erase 400000 C00000
sf write 82000000 400000 C00000

（6）设置启动参数

在uboot控制台上分条执行以下指令。注意mem=32M，实际硬件是64M，硬件上的64M内存有两个用途，一部分给OS用，一部分给MPP使用。这里32M指的是OS使用的。

set bootcmd 'sf probe 0;sf read 0x82000000 0x100000 0x300000;bootm 0x82000000'
set bootargs 'mem=32M console=ttyAMA0,115200 root=/dev/mtdblock2 rootfstype=jffs2 mtdparts=hi_sfc:1024K(boot),3072K(kernel),12288K(rootfs)'
save

4、上述指令含义

sf probe 0

• 整句表示查找spiflash。
• sf表示spiflash，probe表示查找，0表示板载spiflash的编号（可能有多个，这里0表示编号）。

sf erase 0 100000

• 整句表示擦除uboot分区。
• 0表示要擦除的起始地址，（16进制的）100000表示长度，这里刚好1M，和设置uboot长度1M相符。

sf write 82000000 0 100000

• 整句表示将数据从SDRAM烧写到spiflash。
• 82000000表示源文件所在的SDRAM地址，后二者表示起始位置和长度。

mw.b 82000000 ff 100000

• mw.b表示以字节为单位写内存。
• 82000000表示写内存时的起始地址，100000表示要写1M长度，ff表示内存的每个字节都写成1111_1111。

sf read 0x82000000 0x100000 0x300000

• 整句表示从spiflash的kernel分区中读取kernel。
• 表示从spiflash的0x100000开始，读取长度为0x300000的内容，写到SDRAM以0x82000000开始的位置中。

root=/dev/mtdblock2

• 表示根文件系统在第2个分区。

mtdparts=hi_sfc:1024K(boot),3072K(kernel),12288K(rootfs)

• 表示分区表。
• 对比uboot移植专栏中写死的、静态分区表，这里是传参的、动态的分区表。传参分区表优先级比静态分区表高。
