一、总结

1、关于阶段的定义

第一阶段，即在内部SRAM运行的阶段，简单地理解为汇编阶段。此阶段主要涉及start.S文件，在cpu/s5pc11x/目录下。第一阶段以ldr pc _start_armboot为结束。

第二阶段，即在DDR中运行的阶段，简单地理解为C语言阶段。此阶段主要涉及start_armboot函数，在uboot/lib_arm/board.c文件的444~908行。

2、第一阶段完成的任务

异常向量表的实现；
设置进入特权模式，即SVC模式；
检查恢复状态；
IO状态恢复；
关看门狗；
一些与SRAM、SROM相关的GPIO设置；
开发板的供电锁存；
时钟的初始化；
DDR的初始化；
串口的初始化；
重新设置栈空间；
uboot的重定位；
转换表的建立；
使能MMU。
可见uboot的第一阶段初始化了SoC内部的一些部件，初始化DDR并且重定位。

uboot被分割成两部分，即前8kb和整个ubooot，则前8k内容肯定包括第一阶段的操作任务，其中很重要的操作有重定位。

二、start.S文件的解析

uboot的链接脚本的分析见博文uboot的链接脚本u-boot.lds分析。

uboot中整个程序的入口取决于链接脚本中ENTRY声明的地方。uboot的链接脚本中有一句代码“ ENTRY（_start）”，因此_start符号所在的文件就是起始文件，所处的位置就是起始位置。通过使用SI工具查找符号“_start”，发现其所在文件是cpu\s5pc11x\start.S文件。
//省略其他代码
#if defined(CONFIG_EVT1) && !defined(CONFIG_FUSED).word 0x2000.word 0x0.word 0x0.word 0x0
#endif.globl _start //入口在这里
_start: b	resetldr	pc, _undefined_instructionldr	pc, _software_interruptldr	pc, _prefetch_abortldr	pc, _data_abortldr	pc, _not_usedldr	pc, _irqldr	pc, _fiq
//省略其他代码

1、start.S所包含的头文件

#include <config.h>
#include <version.h>
#if defined(CONFIG_ENABLE_MMU)
#include <asm/proc/domain.h>
#endif
#include <regs.h>
（1）config.h文件在mkconfig脚本中生成，此文件内容为“#include <configs/x210.h>”。

（2）version.h文件内容是“ #include "version_autogenerated.h" ”。

version_autogenerated.h文件内容为“ #define U_BOOT_VERSION "U-Boot 1.3.4" ”。

version_autogenerated.h这个文件是在主Makefile中自动生成的，相关的生成代码如下。
$(VERSION_FILE):@( printf '#define U_BOOT_VERSION "U-Boot %s%s"\n' "$(U_BOOT_VERSION)" \'$(shell $(CONFIG_SHELL) $(TOPDIR)/tools/setlocalversion $(TOPDIR))' \) > $@.tmp@cmp -s $@ $@.tmp && rm -f $@.tmp || mv -f $@.tmp $@
（3）由于定义了宏CONFIG_ENABLE_MMU，因此包含asm/proc/domain.h，实际包含include\asm-arm\proc-arm\domain.h文件。

2、启动代码的16字节头部

#if defined(CONFIG_EVT1) && !defined(CONFIG_FUSED).word 0x2000.word 0x0.word 0x0.word 0x0
#endif
（1）arm7和arm9的arm指令集，一个字类型是32bit，即4个字节。

（2）此段代码用16个字节填充占位（这些数字貌似可以任意？字节内容后续计算重新填充？这里填充的原因是SD卡需要16字节的校验？）

（3）.word是arm汇编的伪指令，表示“当前地址（某个内存地址）的值（这个内存地址所对应的存储单元所存储的数值）为XX”。比如，.word 0x2000表示当前地址的值为0x2000（注意，不是说当前地址编号是0x2000，而是说当前地址所对应的存储单元存储的数值是0x2000），.word _start 表示当前地址的值为_start。

3、构建异常向量表

.globl _start
_start: b	resetldr	pc, _undefined_instructionldr	pc, _software_interruptldr	pc, _prefetch_abortldr	pc, _data_abortldr	pc, _not_usedldr	pc, _irqldr	pc, _fiq_undefined_instruction:.word undefined_instruction
_software_interrupt:.word software_interrupt
_prefetch_abort:.word prefetch_abort
_data_abort:.word data_abort
_not_used:.word not_used
_irq:.word irq
_fiq:.word fiq
_pad:.word 0x12345678 /* now 16*4=64 */.global _end_vect
_end_vect:.balignl 16,0xdeadbeef
（1）异常向量表由硬件决定，软件只是参照硬件设计来实现。

（2）但此向量表只是虚有其表，并未做非常细致的异常处理。

（3）复位异常处理代码是b reset，reset是个函数。
reset:/** set the cpu to SVC32 mode and IRQ & FIQ disable*/@;mrs	r0,cpsr@;bic	r0,r0,#0x1f@;orr	r0,r0,#0xd3@;msr	cpsr,r0msr	cpsr_c, #0xd3		@ I & F disable, Mode: 0x13 - SVC   0b1101 0011
注意里面对cpsr这个寄存器的赋值为0b1101_0011。关于cpsr寄存器的位含义，见博客：ARM通识——ARM的7种基本工作模式、37个通用寄存器

（4）上图中的最后一句是让内存16字节对齐，如果不对齐，用0xdeadbeef这个数字填充。

4、一些地址值

_TEXT_BASE:.word	TEXT_BASE/** Below variable is very important because we use MMU in U-Boot.* Without it, we cannot run code correctly before MMU is ON.* by scsuh.*/
_TEXT_PHY_BASE:.word	CFG_PHY_UBOOT_BASE.globl _armboot_start
_armboot_start:.word _start/** These are defined in the board-specific linker script.*/
.globl _bss_start
_bss_start:.word __bss_start.globl _bss_end
_bss_end:.word _end
（1）_TEXT_BASE（4字节）这个内存地址存放的内容为TEXT_BASE（即0xc3e00000）。由uboot源码——链接脚本u-boot.lds分析可知，这个TEXT_BASE就是链接地址。

（2）_TEXT_PHY_BASE（4字节）这个内存地址存放的内容为CFG_PHY_UBOOT_BASE。CFG_PHY_UBOOT_BASE定义在x210_sd.h中，它的值为 MEMORY_BASE_ADDRESS + 0x3e00000，而MEMORY_BASE_ADDRESS的值为0x30000000，因此CFG_PHY_UBOOT_BASE为0x33e00000。其实它就是uboot在DDR中的物理地址。

（3）结合后续的第12点配置MMU，可以明白为什么配置时将uboot的链接地址设置为0xc3e00000，因为它被映射成0x33e00000这个物理地址，而这个物理地址就是uboot在内存中开始存放的地方。参考uboot中的虚拟地址映射_天糊土的博客。

（4）总结，即标签表示地址，.word后面的表示此内存地址中存储的值。

比如_bss_end: .word _end表示地址_bss_end上存放的值是_end。

5、reset中断处理函数

reset:/** set the cpu to SVC32 mode and IRQ & FIQ disable*/@;mrs	r0,cpsr@;bic	r0,r0,#0x1f@;orr	r0,r0,#0xd3@;msr	cpsr,r0msr	cpsr_c, #0xd3		@ I & F disable, Mode: 0x13 - SVC   0b1101 0011
（1）因为0xd3=1101 0011，则cpu设置为SVC模式、arm状态，禁止FIQ、IRQ中断。

（2）整个uboot工作时，cpu一直处于SVC模式。

6、CPU的初始化（设置l1，l2cache和MMU等内容）

cpu_init_crit://此处为条件编译语句，删除了部分代码bl	disable_l2cachebl	set_l2cache_auxctrl_cyclebl	enable_l2cache/** Invalidate L1 I/D*/mov	r0, #0                  @ set up for MCRmcr	p15, 0, r0, c8, c7, 0   @ invalidate TLBsmcr	p15, 0, r0, c7, c5, 0   @ invalidate icache/** disable MMU stuff and caches*/mrc	p15, 0, r0, c1, c0, 0bic	r0, r0, #0x00002000     @ clear bits 13 (--V-) 0010 0000 0000 0000bic	r0, r0, #0x00000007     @ clear bits 2:0 (-CAM) 0000 0000 0000 0111orr	r0, r0, #0x00000002     @ set bit 1 (--A-) Align 0000 0000 0000 0010orr	r0, r0, #0x00000800     @ set bit 12 (Z---) BTB 0000 1000 0000 0000@ 这里明明是bit 11，怎么说是bit 12呢？mcr 	p15, 0, r0, c1, c0, 0

（1）关于bic和orr指令的介绍，见博客汇编指令——bic（位清除）、orr（位或）。

（2）关于代码的细节内容，待写。

7、识别并暂存启动介质选择

        /* Read booting information */ldr	r0, =PRO_ID_BASEldr	r1, [r0,#OMR_OFFSET]bic	r2, r1, #0xffffffc1
（1）启动介质由SoC的OM0：OM5这6个引脚的高低电平决定。

（2）由#define PRO_ID_BASE 0xE0000000、#define OMR_OFFSET 0x04得到寄存器的地址为0xE000 0004。这个寄存器会根据OM引脚状况，硬件自动设置值。

（3）上面三行代码后，r2存储了一个数字，下面通过该数字进行启动介质的判断。
//条件编译，省略部分代码/* NAND BOOT */cmp	r2, #0x0		@ 512B 4-cyclemoveq	r3, #BOOT_NANDcmp	r2, #0x2		@ 2KB 5-cyclemoveq	r3, #BOOT_NANDcmp	r2, #0x4		@ 4KB 5-cycle	8-bit ECCmoveq	r3, #BOOT_NANDcmp	r2, #0x6		@ 4KB 5-cycle	16-bit ECCmoveq	r3, #BOOT_NANDcmp	r2, #0x8		@ OneNAND Muxmoveq	r3, #BOOT_ONENAND/* SD/MMC BOOT */ //sd卡启动cmp     r2, #0xcmoveq   r3, #BOOT_MMCSD	/* NOR BOOT */cmp     r2, #0x14moveq   r3, #BOOT_NOR//条件编译，省略部分代码/* Uart BOOTONG failed */cmp     r2, #(0x1<<4)moveq   r3, #BOOT_SEC_DEV  ldr	r0, =INF_REG_BASEstr	r3, [r0, #INF_REG3_OFFSET]
（4）通过判断r2中的值，来确定是从哪里启动的。

如果r2中的值为0xc，则从SD卡启动，然后把#BOOT_MMCSD（#define BOOT_MMCSD 0x3）赋给r3。
注意moveq是否执行，得看前一句的cmp比较的结果是否相同，相同则执行，不同则moveq不会执行。
（5）最后两行中，因为有#define INF_REG_BASE 0xE010F000、#define INF_REG3_OFFSET 0x0c，则合成寄存器的地址为0xE010F00C，然后把r3中的值放入这个寄存器中。

8、第一次设置栈

	/** Go setup Memory and board specific bits prior to relocation.*/ldr	sp, =0xd0036000 /* end of sram dedicated to u-boot */sub	sp, sp, #12	/* set stack */ //sp=sp-12mov	fp, #0bl	lowlevel_init	/* go setup pll,mux,memory */
（1）这次设置栈是在SRAM中设置的，因为当前整个代码还在SRAM中运行，此时DDR还未被初始化还不能用。

（2）之所以要初始化栈，是因为接下来调用的lowlevel_init函数中还要调用其他函数。bl跳转时只会将返回地址存储到LR中，但是只有一个LR，所以在lowlevel_init函数中调用其他函数之前要先将LR入栈，否则函数返回时第一层的返回地址（从lowlevel_init函数退出时）就被覆盖掉了。

（3）栈地址0xd0036000是自己指定的，指定的原则就是这块空间只给栈用，不会被别人占用。

（4）关于sub指令的解释，见ARM的汇编指令【各种指令的解释】。

9、lowlevel_init函数

lowlevel_init函数在uboot\board\samsung\x210\lowlevel_init.S文件中。

（1）检查复位状态
/* check reset status  */ldr	r0, =(ELFIN_CLOCK_POWER_BASE+RST_STAT_OFFSET)ldr	r1, [r0]bic	r1, r1, #0xfff6ffffcmp	r1, #0x10000beq	wakeup_reset_precmp	r1, #0x80000beq	wakeup_reset_from_didle
因为复杂CPU支持多种复位状态（冷上电、休眠复位等），因此在复位代码中检查复位状态，判断到底是哪一种。冷上电时DDR需要初始化，而休眠状态下复位不需要再次初始化DDR。

（2）IO状态恢复
	/* IO Retention release */ //IO状态恢复ldr	r0, =(ELFIN_CLOCK_POWER_BASE + OTHERS_OFFSET)ldr	r1, [r0]ldr	r2, =IO_RET_RELorr	r1, r1, r2str	r1, [r0]
（3）关看门狗
	/* Disable Watchdog */ //关闭看门狗ldr	r0, =ELFIN_WATCHDOG_BASE	/* 0xE2700000 */mov	r1, #0str	r1, [r0]
（4）SRAM、SROM相关的GPIO设置
	/* SRAM(2MB) init for SMDKC110 *//* GPJ1 SROM_ADDR_16to21 */ldr	r0, =ELFIN_GPIO_BASEldr	r1, [r0, #GPJ1CON_OFFSET]bic	r1, r1, #0xFFFFFFldr	r2, =0x444444orr	r1, r1, r2str	r1, [r0, #GPJ1CON_OFFSET]ldr	r1, [r0, #GPJ1PUD_OFFSET]ldr	r2, =0x3ffbic	r1, r1, r2str	r1, [r0, #GPJ1PUD_OFFSET]/* GPJ4 SROM_ADDR_16to21 */ldr	r1, [r0, #GPJ4CON_OFFSET]bic	r1, r1, #(0xf<<16)ldr	r2, =(0x4<<16)orr	r1, r1, r2str	r1, [r0, #GPJ4CON_OFFSET]ldr	r1, [r0, #GPJ4PUD_OFFSET]ldr	r2, =(0x3<<8)bic	r1, r1, r2str	r1, [r0, #GPJ4PUD_OFFSET]/* CS0 - 16bit sram, enable nBE, Byte base address */ldr	r0, =ELFIN_SROM_BASE	/* 0xE8000000 */mov	r1, #0x1str	r1, [r0]
（5）开发板的供电锁存
	/* PS_HOLD pin(GPH0_0) set to high */ldr	r0, =(ELFIN_CLOCK_POWER_BASE + PS_HOLD_CONTROL_OFFSET)ldr	r1, [r0]orr	r1, r1, #0x300	orr	r1, r1, #0x1	str	r1, [r0]
（6）判断当前代码执行位置（判断在SRAM还是DDR中）
	/* when we already run in ram, we don't need to relocate U-Boot.* and actually, memory controller must be configured before U-Boot* is running in ram.*/ldr	r0, =0xff000fffbic	r1, pc, r0		/* r0 <- current base addr of code */ldr	r2, _TEXT_BASE		/* r1 <- original base addr in ram */bic	r2, r2, r0		/* r0 <- current base addr of code */cmp     r1, r2                  /* compare r0, r1                  */beq     1f			/* r0 == r1 then skip sdram init   *//* init system clock */      //如果是冷启动，则要进行时钟的初始化bl system_clock_init/* Memory initialize */     //如果是冷启动，则要进行内存的初始化bl mem_ctrl_asm_init1:                            //如果是休眠恢复，则忽略上面两个操作，进入这里/* for UART */bl uart_asm_init        //初始化串口打印“O”bl tzpc_init           //trust zone的初始化
为什么要判断？因为BL1在SRAM中有一份，在DDR中也有一份。如果是冷启动，则当前代码是在SRAM中运行的BL1；如果是低功耗状态的复位，则当前代码是在DDR中运行的。判断的目的是指导后面代码的运行。比如在lowlevel_init.S中判定当前代码的运行地址，就是为了确定是否执行时钟初始化和初始化DDR的代码。如果当前代码是在SRAM中，说明是冷启动，则需要初始化时钟和DDR；如果当前代码是在DDR中，说明是热启动，则时钟和DDR都不用再次初始化。

（7）时钟初始化函数：system_clock_init

代码见博客：uboot中系统时钟初始化函数：system_clock_init

（8）内存的初始化：mem_ctrl_asm_init

该函数在uboot/cpu/s5pc11x/s5pc110文件中。该函数和裸机中初始化DDR代码是一样的，实际裸机中初始化DDR的代码就是从这里抄的。见博客SDRAM——X210的SDRAM的初始化_天糊土的博客
uboot配置值中有一个和裸机中讲的不一样，即DMC0_MEMCONFIG_0。它在裸机中配置值为0x20E01323，在uboot中配置为0x30F01323。
在裸机中DMC0的256 MB内存地址范围是0x20000000-0x2FFFFFFF；在uboot中DMC0的256MB内存地址范围为0x30000000-0x3FFFFFFF。
DMC0上允许的地址范围是20000000-3FFFFFFF（一共是512MB），而实际只接了256MB物理内存，SoC允许我们给这256MB挑选地址范围。
在uboot中，可用的物理地址范围为：0x30000000-0x4FFFFFFF，一共512MB，其中30000000-3FFFFFFF为DMC0，40000000-4FFFFFFF为DMC1。
注意条件编译的条件，配置头文件中考虑了不同时钟配置下的内存配置值，主要目的是让不同时钟需求的客户都能找到合适自己的内存配置值。
（9）串口初始化：打印一个“O”
/** uart_asm_init: Initialize UART in asm mode, 115200bps fixed.* void uart_asm_init(void)*/
uart_asm_init:/* set GPIO(GPA) to enable UART */@ GPIO setting for UARTldr	r0, =ELFIN_GPIO_BASEldr	r1, =0x22222222str   	r1, [r0, #GPA0CON_OFFSET]ldr     r1, =0x2222str     r1, [r0, #GPA1CON_OFFSET]// HP V210 use. SMDK not use.
#if defined(CONFIG_VOGUES)ldr    r1, =0x100str    r1, [r0, #GPC0CON_OFFSET]ldr    r1, =0x4str    r1, [r0, #GPC0DAT_OFFSET]
#endifldr	r0, =ELFIN_UART_CONSOLE_BASE		@0xEC000000mov	r1, #0x0str	r1, [r0, #UFCON_OFFSET]str	r1, [r0, #UMCON_OFFSET]mov	r1, #0x3str	r1, [r0, #ULCON_OFFSET]ldr	r1, =0x3c5str	r1, [r0, #UCON_OFFSET]ldr	r1, =UART_UBRDIV_VALstr	r1, [r0, #UBRDIV_OFFSET]ldr	r1, =UART_UDIVSLOT_VALstr	r1, [r0, #UDIVSLOT_OFFSET]ldr	r1, =0x4f4f4f4fstr	r1, [r0, #UTXH_OFFSET]		@'O'mov	pc, lr
（10）pop {pc}返回前通过串口打印“K”
/* check reset status  */ldr	r0, =(ELFIN_CLOCK_POWER_BASE+RST_STAT_OFFSET)ldr	r1, [r0]bic	r1, r1, #0xfffeffffcmp	r1, #0x10000beq	wakeup_reset_pre/* ABB disable */ldr	r0, =0xE010C300orr	r1, r1, #(0x1<<23)str	r1, [r0]/* Print 'K' */   //打印一个字符Kldr	r0, =ELFIN_UART_CONSOLE_BASEldr	r1, =0x4b4b4b4bstr	r1, [r0, #UTXH_OFFSET]pop	{pc}
至此，lowlevel_init函数结束。

10、第二次设置栈

/** Go setup Memory and board specific bits prior to relocation.*/
//第一次设置栈（在SRAM中）ldr	sp, =0xd0036000 /* end of sram dedicated to u-boot */sub	sp, sp, #12	/* set stack */mov	fp, #0bl	lowlevel_init	/* go setup pll,mux,memory *//* To hold max8698 output before releasing power on switch,* set PS_HOLD signal to high*/
//电源锁存ldr	r0, =0xE010E81C  /* PS_HOLD_CONTROL register */ldr	r1, =0x00005301	 /* PS_HOLD output high	*/str	r1, [r0]
//第二次设置栈（在DDR中）/* get ready to call C functions */ldr	sp, _TEXT_PHY_BASE	/* setup temp stack pointer */sub	sp, sp, #12mov	fp, #0			/* no previous frame, so fp=0 *//* when we already run in ram, we don't need to relocate U-Boot.* and actually, memory controller must be configured before U-Boot* is running in ram.*/
//判断当前位置是否在DDR中，不在的话需要重定位ldr	r0, =0xff000fffbic	r1, pc, r0		/* r0 <- current base addr of code */ldr	r2, _TEXT_BASE		/* r1 <- original base addr in ram */bic	r2, r2, r0		/* r0 <- current base addr of code */cmp     r1, r2                  /* compare r0, r1                  */beq     after_copy		/* r0 == r1 then skip flash copy   */
（1）第一次设置栈，是在调用lowlevel_init函数前。那时程序在SRAM中执行，所以在SRAM中分配了一部分内存作为栈。

（2）第二次因为DDR已经被初始化，因此要把栈挪移到DDR中，所以要重新设置栈。实际设置的栈的地址是33E00000，刚好在uboot的代码段的下面紧挨着。因为是满减栈，所以栈向下增长。注意uboot基地址在0x33e00000，向上增长。

（3）为什么要再次设置栈？因为DDR已经初始化了，已经有大片内存可以用了，没必要再把栈放在SRAM中；原来SRAM中内存大小空间有限，栈放在那里要注意不能使用过多，否则栈会溢出。我们及时将栈迁移到DDR中也是为了尽可能避免使用栈时的诸多不便。

（4）奇怪，这里为何还有一个电源锁存，不是在lowlevel_init函数中完成了么？

11、再次判断运行地址是在SRAM中还是DDR中

（1）上次判断运行地址是在SRAM中还是在DDR中，是为了决定是否要执行初始化时钟和DDR的代码，本次判断是为了决定是否进行uboot的重定位。

冷启动时，uboot的前一部分（16kb或者8kb）开机自动从SD卡加载到SRAM中运行，uboot的第二部分（其实第二部分是整个uboot）还躺在SD卡的某个扇区开头的N个扇区中。此时uboot的第一阶段即将结束（第一阶段该做的事基本做完了），结束之前要把第二部分加载到DDR中链接地址处（0x33e00000），这个加载过程就叫重定位。

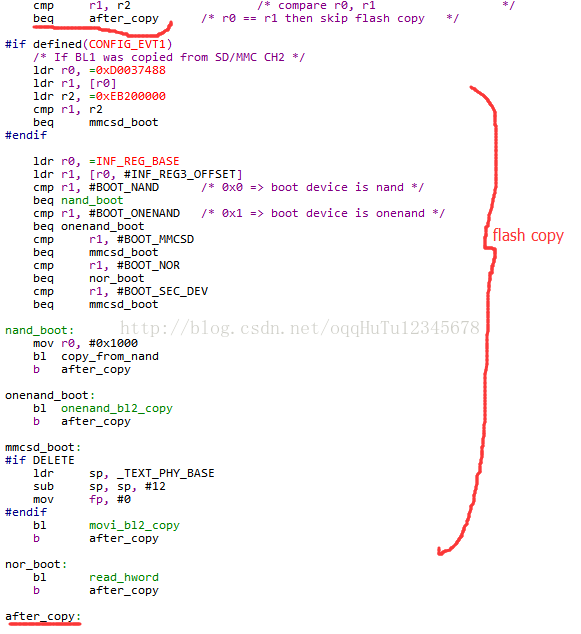

（2）如下图。

D0037488这个内存地址在SRAM中，这个地址中的值是被硬件自动设置的。硬件根据我们实际电路中SD卡在哪个通道中，会将这个地址中的值设置为相应的数字。譬如我们从SD0通道启动时，这个值为EB000000；从SD2通道启动时，这个值为EB200000。
我们确定是从MMCSD启动，因此最终跳转到mmcsd_boot函数中去执行重定位动作，即把SD卡中相应的内容复制到内存中。
真正的重定位是通过调用movi_bl2_copy函数完成的，在uboot/cpu/s5pc11x/movi.c中。此函数包含copy_bl2(2, MOVI_BL2_POS, MOVI_BL2_BLKCNT,CFG_PHY_UBOOT_BASE, 0)函数。其中参数2表示通道2；MOVI_BL2_POS是uboot的第二部分在SD卡中的开始扇区，这个扇区数字必须和烧录uboot时烧录的位置相同；MOVI_BL2_BLKCNT是uboot的长度占用的扇区数；CFG_PHY_UBOOT_BASE是重定位时将uboot的第二部分复制到DDR中的起始地址（33E00000）。

12、配置MMU

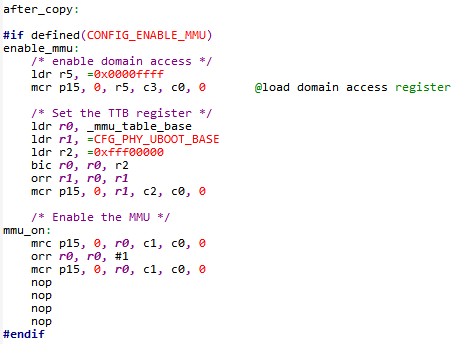

MMU（memory management unit），内存管理单元。它实际上是SOC中一个硬件单元，它的主要功能就是实现虚拟地址到物理地址的映射。
MMU单片在CP15协处理器中进行控制，也就是说要操控MMU进行虚拟地址映射，方法就是对cp15协处理器的寄存器进行编程。

13、第三次设置栈

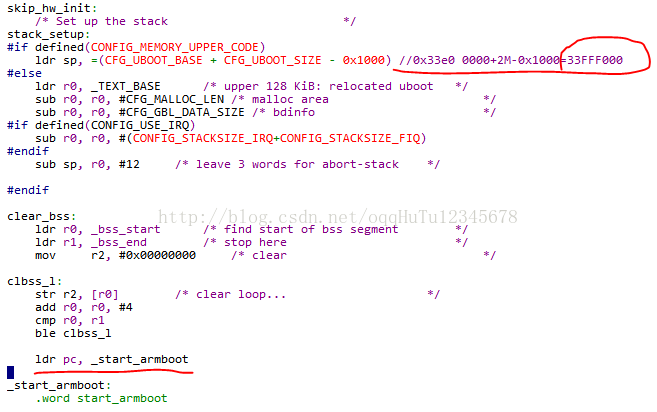

（1）这次设置栈还是在DDR中，之前虽然已经在DDR中设置过一次栈了，但是本次设置栈的目的是将栈放在比较合适（安全，紧凑而不浪费内存）的地方。

（2）我们实际将栈设置在uboot起始地址上方2MB处，这样安全的栈空间大小是：2MB-uboot大小-0x1000=1.8MB左右。这个空间既没有太浪费内存，又足够安全。

14、清理bss

注意表示bss段的开头和结尾地址的符号是从链接脚本u-boot.lds得来的。

15、跳转到start_armboot函数

start_armboot函数在uboot/lib_arm/board.c中，这是一个C语言实现的函数。这个函数就是uboot的第二阶段。
“ldr pc _start_armboot”这句代码的作用就是将uboot第二阶段执行的函数的地址传给pc，实际上就是使用一个远跳转直接跳转到DDR中的第二阶段开始地址处。
远跳转的含义就是这句话加载的地址和当前运行地址无关，而和链接地址有关。因此这个远跳转可以实现从SRAM中的第一阶段跳转到DDR中的第二阶段。
这里这个远跳转就是uboot第一阶段和第二阶段的分界线。
