前言

当把一个程序加载到内存当中，此时，这个时候就有了进程，关于进程，有一个相关的叫做进程控制块（PCB），这个是系统为了方便进行管理进程所设置的一个数据结构，通过PCB，就可以记录进程的特征以及一些信息。
内核当中使用进程描述符task_struct。
这个task_struct就是一个定义的一个结构体，通过这个结构体，可以对进程的所有的相关的信息进行维护，对进程进行管理。

接下来我们需要对task_struct结构体当中的成员进行一些分析。

linux内核版本
Linux version 2.6.32-431.el6.i686

1 task_struct

1.1 进程状态

volatile long state;
int exit_state;`
1
2
3
1
2
3

表示进程的状态，
在进程执行的时候，它会有一个状态，这个状态对于进程来说是很重要的一个属性。进程主要有以下几个状态。

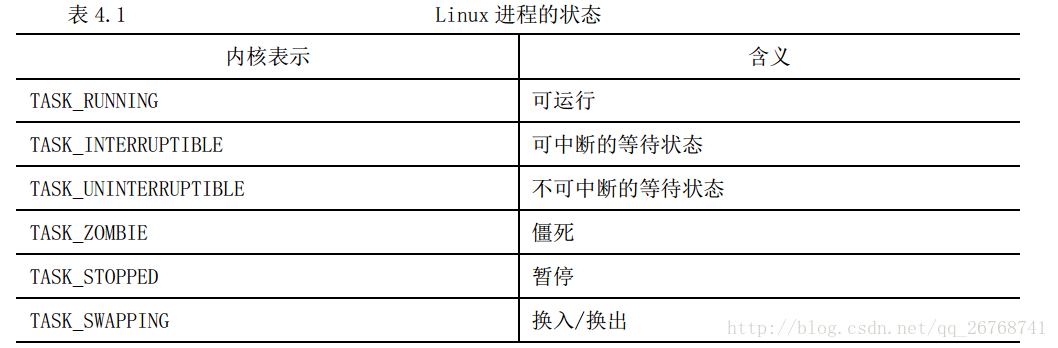

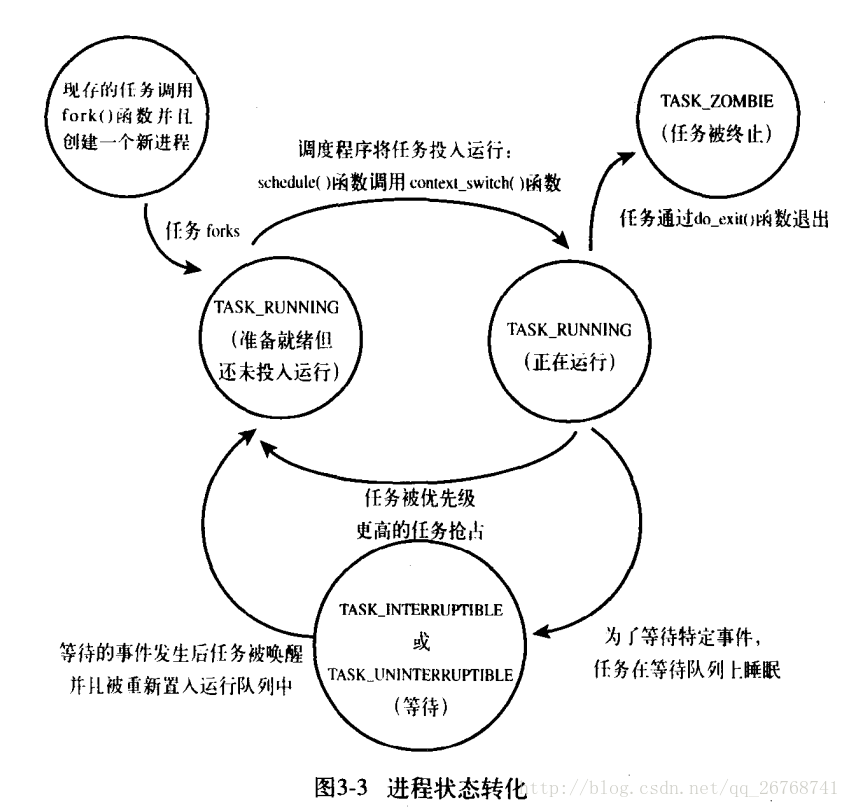

state可能的取值
这里写图片描述

这里写图片描述
这些状态就不再一一说明了，后续进程篇会有专门的说明。

1.2 进程标识符（PID）

pid_t pid;
pid_t tgid;
1
2
3
1
2
3

每个进程都有进程标识符、用户标识符、组标识符，进程标识符对于每一个进程来说都是唯一的。内核通过进程标识符来对不同的进程进行识别，一般来说，行创建的进程都是在前一个进程的基础上PID加上1作为本进程的PID。为了Linux平台兼容性，PID一般最大为32767。

1.3 进程内核栈

void *stack
1
2
1
2

stack用来维护分配给进程的内核栈，内核栈的意义在于，进程task_struct所占的内存是由内核动态分配的，确切的说就是内核根本不给task_struct分配内存，只给内核栈分配8KB内存，并且一部分会提供给task_struct使用。
task_struct结构体大约占用的大小为1K左右，根据内核版本的不同，大小也会有差异。
所以，也就可以知道内核栈最大也就是7KB，否则，内核栈会覆盖task_struct结构。

1.4 标记

unsigned int flags
1
2
1
2

用来反映一个进程的状态信息，但不是运行状态，用于内核识别进程当前的状态，flags的取值如下：

可使用的标记	功能
PF_FORKNOEXEC	进程刚创建，但还没执行。
PF_SUPERPRIV	超级用户特权。
PF_DUMPCORE	关于核心。
PF_SIGNALED	进程被信号(signal)杀出。
PF_EXITING	进程开始关闭。

1.5 表示进程亲属关系的成员

struct task_struct *real_parent;
struct task_struct *parent;
struct list_head children;
struct list_head sibling;
struct task_struct *group_leader;
1
2
3
4
5
6
1
2
3
4
5
6

linux系统当中，考虑到进程的派生，所以进程之间会存在父进程和子进程这样的关系，当然，对于同一个父进程派生出来的进程，他们的关系当然是兄弟进程了。

成员	功能
real_parent	指向父进程的指针，如果父进程不存在了，则指向PID为1的进程
parent	指向父进程的，值与real——parent相同，需要向它的父进程发送信号
children	表示链表的头部，链表中的所有元素都是它的子进程
sibling	用于当前进程插入兄弟链表当中
group_leader	指向进程组的领头进程

1.6 ptrace系统调用

unsigned int ptrace;
struct list_head ptraced;
struct list_head ptrace_entry;
1
2
3
4
1
2
3
4

首先我们要清楚ptrace是什么东西，ptrace是一种提供父进程控制子进程运行，并且可以检查和改变它的核心image。当trace设置为0时不需要被跟踪。

1.7 性能诊断工具——Performance Event

#ifdef CONFIG_PERF_EVENTS
#ifndef __GENKSYMS__void * __reserved_perf__;
#elsestruct perf_event_context *perf_event_ctxp;
#endifstruct mutex perf_event_mutex;struct list_head perf_event_list;
#endif
1
2
3
4
5
6
7
8
9
10
1
2
3
4
5
6
7
8
9
10

Performance Event是性能诊断工具，这些成员用来帮助它进行分析进程性能问题。

1.8 进程调度

    int prio, static_prio, normal_prio;unsigned int rt_priority;
1
2
3
1
2
3

成员	功能
static_prio	保存静态优先级，可以通过nice系统进行修改
rt_priority	保存实时优先级
normal_prio	保存静态优先级和调度策略
prio	保存动态优先级

调度进程利用这部分信息决定系统当中的那个进程最应该运行，并且结合进程的状态信息保证系统运作高效。

提到进程调度，当然还需要说明一下进程调度策略，我们来看下关于调度策略的成员：

    unsigned int policy;const struct sched_class *sched_class;struct sched_entity se;struct sched_rt_entity rt;
1
2
3
4
5
1
2
3
4
5

成员	功能
policy	调度策略
sched_class	调度类
se	普通进程的一个调用的实体，每一个进程都有其中之一的实体
rt	实时进程的调用实体，每个进程都有其中之一的实体
cpus_allowed	用于控制进程可以在处理器的哪里运行

policy表示进程的调度策略，主要有以下五种：

种类	功能
SCHED_NORMAL	用于普通进程
SCHED_BATCH	普通进程策略的分化版本，采用分时策略
SCHED_IDLE	优先级最低，系统空闲时才跑这类进程
SCHED_FIFO	先入先出的调度算法
SCHED_RR	实时调度算法，采用时间片，相同优先级的任务当用完时间片就会放到队列的尾部，保证公平性，同时，高优先级的任务抢占低优先级的任务。
SCHED_DEADLINE	新支持的实时调度策略，正对突发性计算

说完了调度策略，我们再来看一下调度类。

调度类	功能
idle_sched_class	每一个cpu的第一个pid=0的线程，是一个静态的线程
stop_sched_class	优先级最高的线程，会中断所有其他的线程，而且不会被其他任务打断
rt_sched_slass	作用在实时线程
fair_sched_class	作用的一般线程

它们的优先级顺序为Stop>rt>fair>idle

1.9进程的地址空间

    struct mm_struct *mm, *active_mm;
1
2
1
2

成员	功能
mm	进程所拥有的用户空间的内存描述符
active_mm	指向进程运行时使用的内存描述符，对于普通的进程来说，mm和active_mm是一样的，但是内核线程是没有进程地址空间的，所以内核线程的mm是空的，所以需要初始化内核线程的active_mm

对于内核线程切记是没有地址空间的。

后续会有专门的博客来叙述

1.10 判断标志

    //用于进程判断标志int exit_state;int exit_code, exit_signal;int pdeath_signal;  /*  The signal sent when the parent dies  *//* ??? */unsigned int personality;unsigned did_exec:1;unsigned in_execve:1;   /* Tell the LSMs that the process is doing an* execve */unsigned in_iowait:1;/* Revert to default priority/policy when forking */unsigned sched_reset_on_fork:1;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14

成员	功能
exit_state	进程终止的状态
exit_code	设置进程的终止代号
exit_signal	设置为-1的时候表示是某个线程组当中的一员，只有当线程组的最后一个成员终止时，才会产生型号给父进程
pdeath_signal	用来判断父进程终止时的信号

1.11 时间与定时器

关于时间，一个进程从创建到终止叫做该进程的生存期，进程在其生存期内使用CPU时间，内核都需要进行记录，进程耗费的时间分为两部分，一部分是用户模式下耗费的时间，一部分是在系统模式下耗费的时间。

    //描述CPU时间的内容cputime_t utime, stime, utimescaled, stimescaled;cputime_t gtime;cputime_t prev_utime, prev_stime;unsigned long nvcsw, nivcsw; /* context switch counts */struct timespec start_time;         /* monotonic time */struct timespec real_start_time;    /* boot based time */struct task_cputime cputime_expires;struct list_head cpu_timers[3];
1
2
3
4
5
6
7
8
9
10
1
2
3
4
5
6
7
8
9
10

成员	属性
utime/stime	用于记录进程在用户状态/内核态下所经过的定时器
prev_utime/prev_stime	记录当前的运行时间
utimescaled/stimescaled	分别记录进程在用户态和内核态的运行的时间
gtime	记录虚拟机的运行时间
nvcsw/nicsw	是自愿/非自愿上下文切换计数
start_time/real_start_time	进程创建时间，real还包括了进程睡眠时间
cputime_expires	用来统计进程或进程组被跟踪的处理器时间，三个成员对应的是下面的cpu_times[3]的三个链表

然后接下来我们来看一下进程的定时器，一共是三种定时器。

定时器类型	解释	更新时刻
ITIMER_REAL	实时定时器	实时更新，不在乎进程是否运行
ITIMER_VIRTUAL	虚拟定时器	只在进程运行用户态时更新
ITIMER_PROF	概况定时器	进程运行于用户态和系统态进行更新

进程总过有三种定时器，这三种定时器的特征有到期时间，定时间隔，和要触发的时间，

1.12 信号处理

    struct signal_struct *signal;struct sighand_struct *sighand;sigset_t blocked, real_blocked;sigset_t saved_sigmask; /* restored if set_restore_sigmask() was used */struct sigpending pending;unsigned long sas_ss_sp;size_t sas_ss_size;
1
2
3
4
5
6
7
8
9
10
1
2
3
4
5
6
7
8
9
10

关于信号处理：

成员	功能
signal	指向进程信号描述符
sighand	指向进程信号处理程序描述符
blocked	表示被阻塞信号的掩码
pending	存放私有挂起信号的数据结构
sas_ss_sp	信号处理程序备用堆栈的地址

1.13 文件系统信息

    //文件系统信息结构体
/* filesystem information */struct fs_struct *fs;//打开文件相关信息结构体
/* open file information */struct files_struct *files;1
2
3
4
5
6
7
1
2
3
4
5
6
7

进程可以用来打开和关闭文件，文件属于系统资源，task_struct有两个来描述文件资源，他们会描述两个VFS索引节点，两个节点分别是root和pwd，分别指向根目录和当前的工作目录。

成员	功能
struct fs_struct *fs	进程可执行镜像所在的文件系统
struct files_struct *files	进程当前打开的文件

1.14 其他

struct task_struct {//进程状态（-1就绪态，0运行态，>0停止态）volatile long state;    /* -1 unrunnable, 0 runnable, >0 stopped *///进程内核栈void *stack;//有几个进程只在使用此结构atomic_t usage;//标记unsigned int flags; /* per process flags, defined below *///ptrace系统调用，关于实现断点调试，跟踪进程运行。unsigned int ptrace;//锁的深度int lock_depth;     /* BKL lock depth *///SMP实现无加锁的进程切换
#ifdef CONFIG_SMP
#ifdef __ARCH_WANT_UNLOCKED_CTXSWint oncpu;
#endif
#endif//关于进程调度int prio, static_prio, normal_prio;//优先级unsigned int rt_priority;//关于进程const struct sched_class *sched_class;struct sched_entity se;struct sched_rt_entity rt;//preempt_notifier结构体链表
#ifdef CONFIG_PREEMPT_NOTIFIERS/* list of struct preempt_notifier: */struct hlist_head preempt_notifiers;
#endif/** fpu_counter contains the number of consecutive context switches* that the FPU is used. If this is over a threshold, the lazy fpu* saving becomes unlazy to save the trap. This is an unsigned char* so that after 256 times the counter wraps and the behavior turns* lazy again; this to deal with bursty apps that only use FPU for* a short time*///FPU使用计数unsigned char fpu_counter;//块设备I/O层的跟踪工具
#ifdef CONFIG_BLK_DEV_IO_TRACEunsigned int btrace_seq;
#endif//进程调度策略相关的字段unsigned int policy;cpumask_t cpus_allowed;//RCU同步原语
#ifdef CONFIG_TREE_PREEMPT_RCUint rcu_read_lock_nesting;char rcu_read_unlock_special;struct rcu_node *rcu_blocked_node;struct list_head rcu_node_entry;
#endif /* #ifdef CONFIG_TREE_PREEMPT_RCU *///用于调度器统计进程运行信息
#if defined(CONFIG_SCHEDSTATS) || defined(CONFIG_TASK_DELAY_ACCT)struct sched_info sched_info;
#endif//用于构架进程链表struct list_head tasks;struct plist_node pushable_tasks;//关于进程的地址空间，指向进程的地址空间。（链表和红黑树）struct mm_struct *mm, *active_mm;/* task state *///进程状态参数int exit_state;//退出信号处理int exit_code, exit_signal;//接收父进程终止的时候会发送信号int pdeath_signal;  /*  The signal sent when the parent dies  *//* ??? */unsigned int personality;unsigned did_exec:1;unsigned in_execve:1;   /* Tell the LSMs that the process is doing an* execve */unsigned in_iowait:1;/* Revert to default priority/policy when forking */unsigned sched_reset_on_fork:1;//进程pid，父进程ppid。pid_t pid;pid_t tgid;//防止内核堆栈溢出
#ifdef CONFIG_CC_STACKPROTECTOR/* Canary value for the -fstack-protector gcc feature */unsigned long stack_canary;
#endif/** pointers to (original) parent process, youngest child, younger sibling,* older sibling, respectively.  (p->father can be replaced with* p->real_parent->pid)*///这部分是用来进行维护进程之间的亲属关系的。//初始化父进程struct task_struct *real_parent; /* real parent process *///接纳终止的进程struct task_struct *parent; /* recipient of SIGCHLD, wait4() reports *//** children/sibling forms the list of my natural children*///维护子进程链表struct list_head children;  /* list of my children *///兄弟进程链表struct list_head sibling;   /* linkage in my parent's children list *///线程组组长struct task_struct *group_leader;   /* threadgroup leader *//** ptraced is the list of tasks this task is using ptrace on.* This includes both natural children and PTRACE_ATTACH targets.* p->ptrace_entry is p's link on the p->parent->ptraced list.*///ptrace，系统调用，关于断点调试。struct list_head ptraced;struct list_head ptrace_entry;//PID与PID散列表的联系/* PID/PID hash table linkage. */struct pid_link pids[PIDTYPE_MAX];//维护一个链表，里面有该进程所有的线程struct list_head thread_group;//do_fork()函数struct completion *vfork_done;      /* for vfork() */int __user *set_child_tid;      /* CLONE_CHILD_SETTID */int __user *clear_child_tid;        /* CLONE_CHILD_CLEARTID *///描述CPU时间的内容//utime是用户态下的执行时间//stime是内核态下的执行时间cputime_t utime, stime, utimescaled, stimescaled;cputime_t gtime;cputime_t prev_utime, prev_stime;//上下文切换计数unsigned long nvcsw, nivcsw; /* context switch counts */struct timespec start_time;         /* monotonic time */struct timespec real_start_time;    /* boot based time */
/* mm fault and swap info: this can arguably be seen as either mm-specific or thread-specific *///缺页统计unsigned long min_flt, maj_flt;struct task_cputime cputime_expires;struct list_head cpu_timers[3];/* process credentials *///进程身份凭据const struct cred *real_cred;   /* objective and real subjective task* credentials (COW) */const struct cred *cred;    /* effective (overridable) subjective task* credentials (COW) */struct mutex cred_guard_mutex;  /* guard against foreign influences on* credential calculations* (notably. ptrace) */struct cred *replacement_session_keyring; /* for KEYCTL_SESSION_TO_PARENT *///去除路径以后的可执行文件名称，进程名char comm[TASK_COMM_LEN]; /* executable name excluding path- access with [gs]et_task_comm (which lockit with task_lock())- initialized normally by setup_new_exec */
/* file system info *///文件系统信息int link_count, total_link_count;
#ifdef CONFIG_SYSVIPC
/* ipc stuff */
//进程通信struct sysv_sem sysvsem;
#endif
#ifdef CONFIG_DETECT_HUNG_TASK
/* hung task detection */unsigned long last_switch_count;
#endif//该进程在特点CPU下的状态
/* CPU-specific state of this task */struct thread_struct thread;//文件系统信息结构体
/* filesystem information */struct fs_struct *fs;//打开文件相关信息结构体
/* open file information */struct files_struct *files;
/* namespaces */
//命名空间：struct nsproxy *nsproxy;
/* signal handlers *///关于进行信号处理struct signal_struct *signal;struct sighand_struct *sighand;sigset_t blocked, real_blocked;sigset_t saved_sigmask; /* restored if set_restore_sigmask() was used */struct sigpending pending;unsigned long sas_ss_sp;size_t sas_ss_size;int (*notifier)(void *priv);void *notifier_data;sigset_t *notifier_mask;//进程审计struct audit_context *audit_context;
#ifdef CONFIG_AUDITSYSCALLuid_t loginuid;unsigned int sessionid;
#endifseccomp_t seccomp;#ifdef CONFIG_UTRACEstruct utrace *utrace;unsigned long utrace_flags;
#endif//线程跟踪组
/* Thread group tracking */u32 parent_exec_id;u32 self_exec_id;
/* Protection of (de-)allocation: mm, files, fs, tty, keyrings, mems_allowed,* mempolicy */spinlock_t alloc_lock;//中断
#ifdef CONFIG_GENERIC_HARDIRQS/* IRQ handler threads */struct irqaction *irqaction;
#endif//task_rq_lock函数所使用的锁/* Protection of the PI data structures: */spinlock_t pi_lock;//基于PI协议的等待互斥锁
#ifdef CONFIG_RT_MUTEXES/* PI waiters blocked on a rt_mutex held by this task */struct plist_head pi_waiters;/* Deadlock detection and priority inheritance handling */struct rt_mutex_waiter *pi_blocked_on;
#endif//死锁检测
#ifdef CONFIG_DEBUG_MUTEXES/* mutex deadlock detection */struct mutex_waiter *blocked_on;
#endif//中断
#ifdef CONFIG_TRACE_IRQFLAGSunsigned int irq_events;int hardirqs_enabled;unsigned long hardirq_enable_ip;unsigned int hardirq_enable_event;unsigned long hardirq_disable_ip;unsigned int hardirq_disable_event;int softirqs_enabled;unsigned long softirq_disable_ip;unsigned int softirq_disable_event;unsigned long softirq_enable_ip;unsigned int softirq_enable_event;int hardirq_context;int softirq_context;
#endif//lockdep
#ifdef CONFIG_LOCKDEP
# define MAX_LOCK_DEPTH 48ULu64 curr_chain_key;int lockdep_depth;unsigned int lockdep_recursion;struct held_lock held_locks[MAX_LOCK_DEPTH];gfp_t lockdep_reclaim_gfp;
#endif//日志文件
/* journalling filesystem info */void *journal_info;/* stacked block device info *///块设备链表struct bio *bio_list, **bio_tail;/* VM state *///虚拟内存状态，内存回收struct reclaim_state *reclaim_state;//存放块设备I/O流量信息struct backing_dev_info *backing_dev_info;//I/O调度器所用信息struct io_context *io_context;unsigned long ptrace_message;siginfo_t *last_siginfo; /* For ptrace use.  *///记录进程I/O计数struct task_io_accounting ioac;
#if defined(CONFIG_TASK_XACCT)u64 acct_rss_mem1;  /* accumulated rss usage */u64 acct_vm_mem1;   /* accumulated virtual memory usage */cputime_t acct_timexpd; /* stime + utime since last update */
#endif//CPUSET功能
#ifdef CONFIG_CPUSETSnodemask_t mems_allowed;    /* Protected by alloc_lock */
#ifndef __GENKSYMS__/** This does not change the size of the struct_task(2+2+4=4+4)* so the offsets of the remaining fields are unchanged and * therefore the kABI is preserved.  Only the kernel uses* cpuset_mem_spread_rotor and cpuset_slab_spread_rotor so* it is safe to change it to use shorts instead of ints.*/   unsigned short cpuset_mem_spread_rotor;unsigned short cpuset_slab_spread_rotor;int mems_allowed_change_disable;
#elseint cpuset_mem_spread_rotor;int cpuset_slab_spread_rotor;
#endif
#endif//Control Groups
#ifdef CONFIG_CGROUPS/* Control Group info protected by css_set_lock */struct css_set *cgroups;/* cg_list protected by css_set_lock and tsk->alloc_lock */struct list_head cg_list;
#endif//futex同步机制
#ifdef CONFIG_FUTEXstruct robust_list_head __user *robust_list;
#ifdef CONFIG_COMPATstruct compat_robust_list_head __user *compat_robust_list;
#endifstruct list_head pi_state_list;struct futex_pi_state *pi_state_cache;
#endif//关于内存检测工具Performance Event
#ifdef CONFIG_PERF_EVENTS
#ifndef __GENKSYMS__void * __reserved_perf__;
#elsestruct perf_event_context *perf_event_ctxp;
#endifstruct mutex perf_event_mutex;struct list_head perf_event_list;
#endif//非一致内存访问
#ifdef CONFIG_NUMAstruct mempolicy *mempolicy;    /* Protected by alloc_lock */short il_next;
#endif//文件系统互斥资源atomic_t fs_excl;   /* holding fs exclusive resources *///RCU链表struct rcu_head rcu;/** cache last used pipe for splice*///管道struct pipe_inode_info *splice_pipe;//延迟计数
#ifdef  CONFIG_TASK_DELAY_ACCTstruct task_delay_info *delays;
#endif
#ifdef CONFIG_FAULT_INJECTIONint make_it_fail;
#endifstruct prop_local_single dirties;
#ifdef CONFIG_LATENCYTOPint latency_record_count;struct latency_record latency_record[LT_SAVECOUNT];
#endif/** time slack values; these are used to round up poll() and* select() etc timeout values. These are in nanoseconds.*///time slack values,常用于poll和select函数unsigned long timer_slack_ns;unsigned long default_timer_slack_ns;//socket控制消息struct list_head    *scm_work_list;
#ifdef CONFIG_FUNCTION_GRAPH_TRACER//ftrace跟踪器/* Index of current stored adress in ret_stack */int curr_ret_stack;/* Stack of return addresses for return function tracing */struct ftrace_ret_stack *ret_stack;/* time stamp for last schedule */unsigned long long ftrace_timestamp;/** Number of functions that haven't been traced* because of depth overrun.*/atomic_t trace_overrun;/* Pause for the tracing */atomic_t tracing_graph_pause;
#endif
#ifdef CONFIG_TRACING/* state flags for use by tracers */unsigned long trace;/* bitmask of trace recursion */unsigned long trace_recursion;
#endif /* CONFIG_TRACING *//* reserved for Red Hat */unsigned long rh_reserved[2];
#ifndef __GENKSYMS__struct perf_event_context *perf_event_ctxp[perf_nr_task_contexts];
#ifdef CONFIG_CGROUP_MEM_RES_CTLR /* memcg uses this to do batch job */struct memcg_batch_info {int do_batch;   /* incremented when batch uncharge started */struct mem_cgroup *memcg; /* target memcg of uncharge */unsigned long bytes;        /* uncharged usage */unsigned long memsw_bytes; /* uncharged mem+swap usage */} memcg_batch;
#endif
#endif
};
