NAT（网络地址转换）技术与代理服务器原理

一、 Nat技术：

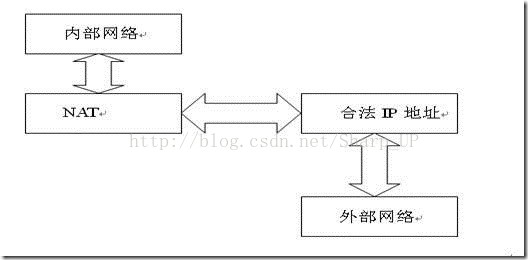

NAT英文全称是“Network Address Translation”，中文意思是“网络地址转换”，它是一个IETF(Internet Engineering Task Force,Internet工程任务组)标准，允许一个整体机构以一个公用IP（Internet Protocol）地址出现在Internet上。顾名思义，它是一种把内部私有网络地址（IP地址）翻译成合法网络IP地址的技术，如下图所示。因此我们可以认为，NAT在一定程度上，能够有效的解决公网地址不足的问题。

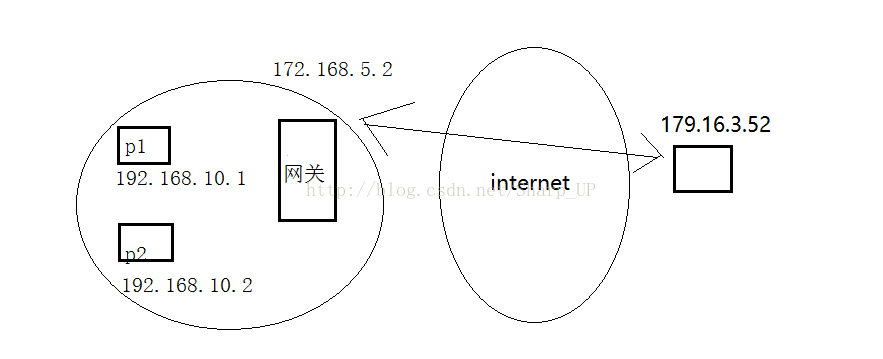

简单地说，NAT就是在局域网内部网络中使用内部地址，而当内部节点要与外部网络进行通讯时，就在网关（可以理解为出口，打个比方就像院子的门一样）处，将内部地址替换成公用地址，从而在外部公网（internet）上正常使用，NAT可以使多台计算机共享Internet连接，这一功能很好地解决了公共 IP地址紧缺的问题。通过这种方法，可以只申请一个合法IP地址，就把整个局域网中的计算机接入Internet中。这时，NAT屏蔽了内部网络，所有内部网计算机对于公共网络来说是不可见的，而内部网计算机用户通常不会意识到NAT的存在。如下图所示。这里提到的内部地址，是指在内部网络中分配给节点的私有IP地址，这个地址只能在内部网络中使用，不能被路由转发。

NAT 功能通常被集成到路由器、防火墙、ISDN路由器或者单独的NAT设备中。

二、分类：

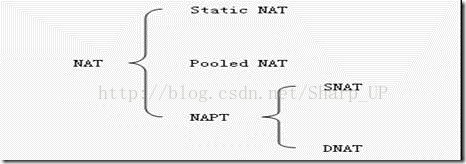

NAT有三种类型：静态NAT(Static NAT)、动态地址NAT(Pooled NAT)、网络地址端口转换NAPT（Port-Level NAT）。

1、静态NAT

通过手动设置，使 Internet 客户进行的通信能够映射到某个特定的私有网络地址和端口。如果想让连接在 Internet 上的计算机能够使用某个私有网络上的服务器（如网站服务器）以及应用程序（如游戏），那么静态映射是必需的。静态映射不会从 NAT 转换表中删除。
　　如果在 NAT 转换表中存在某个映射，那么 NAT 只是单向地从 Internet 向私有网络传送数据。这样，NAT 就为连接到私有网络部分的计算机提供了某种程度的保护。但是，如果考虑到 Internet 的安全性，NAT 就要配合全功能的防火墙一起使用。

对于以上网络拓扑图，当内网主机 10.1.1.1如果要与外网的主机201.0.0.11通信时，主机（IP：10.1.1.1）的数据包经过路由器时，路由器通过查找NAT table 将IP数据包的源IP地址（10.1.1.1）改成与之对应的全局IP地址（201.0.0.1），而目标IP地址201.0.0.11保持不变，这样，数据包就能到达201.0.0.11。而当主机HostB(IP:201.0.0.11) 响应的数据包到达与内网相连接的路由器时，路由器同样查找NAT table，将IP数据包的目的IP地址改成10.1.1.1，这样内网主机就能接收到外网主机发过来的数据包。在静态NAT方式中，内部的IP地址与公有IP地址是一种一一对应的映射关系，所以，采用这种方式的前提是，机构能够申请到足够多的全局IP地址。

2、动态NAT

动态地址NAT只是转换IP地址，它为每一个内部的IP地址分配一个临时的外部IP地址，主要应用于拨号，对于频繁的远程联接也可以采用动态NAT。当远程用户联接上之后，动态地址NAT就会分配给他一个IP地址，用户断开时，这个IP地址就会被释放而留待以后使用。

动态NAT方式适合于当机构申请到的全局IP地址较少，而内部网络主机较多的情况。内网主机IP与全局IP地址是多对一的关系。当数据包进出内网时，具有NAT功能的设备对IP数据包的处理与静态NAT的一样，只是NAT table表中的记录是动态的，若内网主机在一定时间内没有和外部网络通信，有关它的IP地址映射关系将会被删除，并且会把该全局IP地址分配给新的IP数据包使用，形成新的NAT table映射记录。

3、端口多路复用
端口多路复用是指改变外出数据包的源端口并进行端口转换，即端口地址转换（PAT，Port Address Translation).采用端口多路复用方式。内部网络的所有主机均可共享一个合法外部IP地址实现对Internet的访问，从而可以最大限度地节约IP地址资源。同时，又可隐藏网络内部的所有主机，有效避免来自internet的攻击。因此，目前网络中应用最多的就是端口多路复用方式。

1）当内网主机需要与Internet建立连接时，首先将请求发送到端口NAT服务器。NAT服务器接收到请求后，根据接收到的数据包，检查端口NAT映射表；如果还没有为该内网主机建立地址转换映射项，则NAT服务器会创建一个会话，并给该会话分配一个端口。之后将源地址及端口改为企业公网IP地址及相应的端口，发送数据包到Internet主机上；

2）Internet主机接收到信息后，将应答信息返回给端口NAT服务器；

3）当端口NAT服务器接收到应答信息后，检查端口NAT映射表。如果端口NAT表存在匹配的映射项，则将目标地址及端口转换为对应的内网IP及端口，将数据包转发给内网主机。如果不存在匹配映射项，就将数据包丢弃；

三、nat原理

1、地址转换

NAT的基本工作原理是，当私有网主机和公共网主机通信的IP包经过NAT网关时，将IP包中的源IP或目的IP在私有IP和NAT的公共IP之间进行转换。

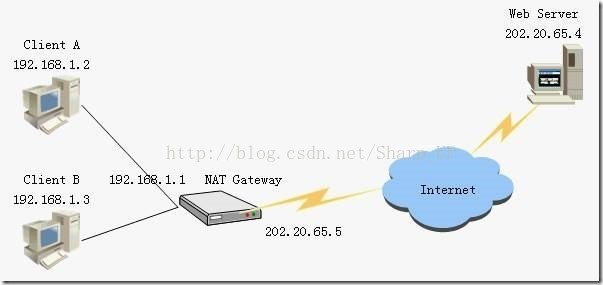

如下图所示，NAT网关有2个网络端口，其中公共网络端口的IP地址是统一分配的公共 IP，为202.20.65.5；私有网络端口的IP地址是保留地址为192.168.1.1。私有网中的主机192.168.1.2向公共网中的主机202.20.65.4发送了1个IP包(Dst=202.20.65.4,Src=192.168.1.2)。

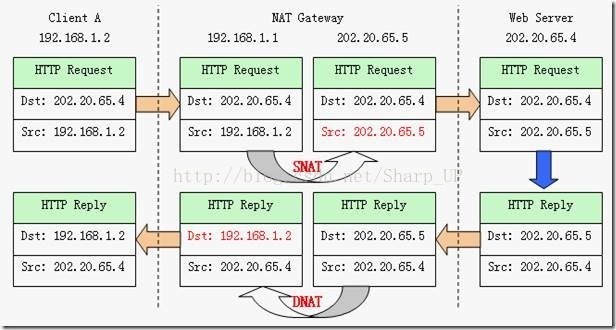

当IP包经过NAT网关时，NAT Gateway会将IP包的源IP转换为NAT Gateway的公共IP并转发到公共网，此时IP包（Dst=202.20.65.4，Src=202.20.65.5）中已经不含任何私有网IP的信息。由于IP包的源IP已经被转换成NAT Gateway的公共IP，Web Server发出的响应IP包（Dst= 202.20.65.5,Src=202.20.65.4）将被发送到NAT Gateway。

这时，NAT Gateway会将IP包的目的IP转换成私有网中主机的IP，然后将IP包（Des=192.168.1.2，Src=202.20.65.4）转发到私有网。对于通信双方而言，这种地址的转换过程是完全透明的。转换示意图如下。

如果内网主机发出的请求包未经过NAT，那么当Web Server收到请求包，回复的响应包中的目的地址就是私有网络IP地址，在Internet上无法正确送达，导致连接失败。

2、连接跟踪

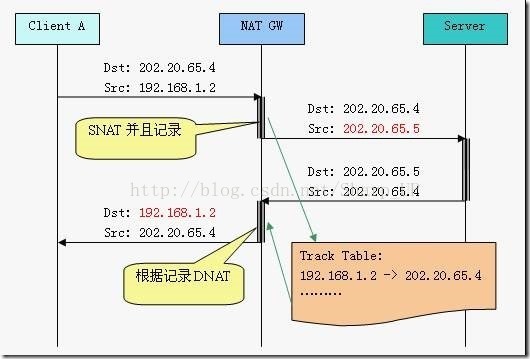

在上述过程中，NAT Gateway在收到响应包后，就需要判断将数据包转发给谁。此时如果子网内仅有少量客户机，可以用静态NAT手工指定；但如果内网有多台客户机，并且各自访问不同网站，这时候就需要连接跟踪（connection track）。如下图所示：

在NAT Gateway收到客户机发来的请求包后，做源地址转换，并且将该连接记录保存下来，当NAT Gateway收到服务器来的响应包后，查找Track Table，确定转发目标，做目的地址转换，转发给客户机。

3、端口转换

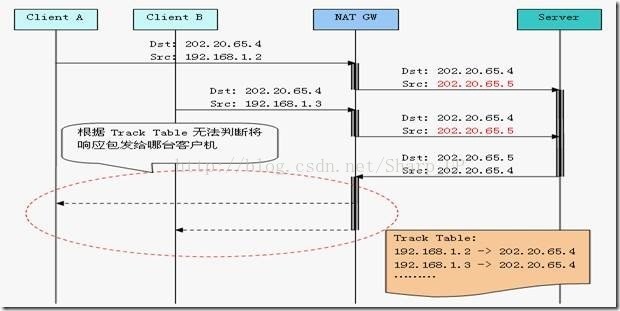

以上述客户机访问服务器为例，当仅有一台客户机访问服务器时，NAT Gateway只须更改数据包的源IP或目的IP即可正常通讯。但是如果Client A和Client B同时访问Web Server，那么当NAT Gateway收到响应包的时候，就无法判断将数据包转发给哪台客户机，如下图所示。

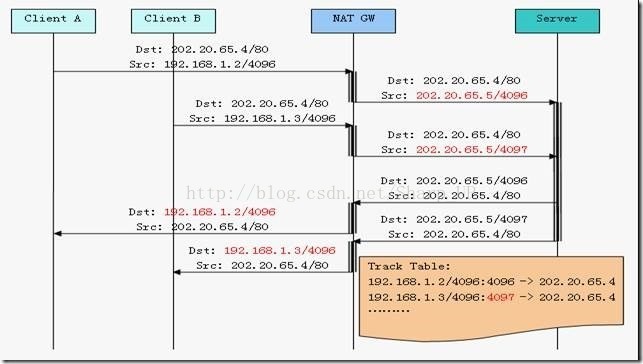

此时，NAT Gateway会在Connection Track中加入端口信息加以区分。如果两客户机访问同一服务器的源端口不同，那么在Track Table里加入端口信息即可区分，如果源端口正好相同，那么在实行SNAT和DNAT的同时对源端口也要做相应的转换，如下图所示。

四、nat应用及产品

NAT主要可以实现以下几个功能：数据包伪装、平衡负载、端口转发和透明代理。

数据伪装: 可以将内网数据包中的地址信息更改成统一的对外地址信息，不让内网主机直接暴露在因特网上，保证内网主机的安全。同时，该功能也常用来实现共享上网。例如，内网主机访问外网时，为了隐藏内网拓扑结构，使用全局地址替换私有地址。

端口转发: 当内网主机对外提供服务时，由于使用的是内部私有IP地址，外网无法直接访问。因此，需要在网关上进行端口转发，将特定服务的数据包转发给内网主机。例如公司小王在自己的服务器上架设了一个Web网站，他的IP地址为192.168.0.5，使用默认端口80，现在他想让局域网外的用户也能直接访问他的Web站点。利用NAT即可很轻松的解决这个问题，服务器的IP地址为210.59.120.89，那么为小王分配一个端口，例如81，即所有访问210.59.120.89:81的请求都自动转向192.168.0.5:80，而且这个过程对用户来说是透明的。

负载平衡:目的地址转换NAT可以重定向一些服务器的连接到其他随机选定的服务器。例如1.2.3所讲的目的NAT的例子。

失效终结:目的地址转换NAT可以用来提供高可靠性的服务。如果一个系统有一台通过路由器访问的关键服务器，一旦路由器检测到该服务器当机，它可以使用目的地址转换NAT透明的把连接转移到一个备份服务器上，提高系统的可靠性。

透明代理:例如自己架设的服务器空间不足，需要将某些链接指向存在另外一台服务器的空间；或者某台计算机上没有安装IIS服务，但是却想让网友访问该台计算机上的内容，这个时候利用IIS的Web站点重定向即可轻松的帮助我们搞定。

五、代理服务器

　　所谓“代理”，就是代而劳之的意思。代理服务器就是代理网络用户去取得网络信息，形象的说：它是网络信息的中转站，使得一个网络终端和另一个网络终端不直接进行相连，代理网络用户去取得信息。主要工作在OSI的会话层中。

　　一个完整的代理请求过程为：客户端首先与代理服务器创建连接，接着根据代理服务器所使用的代理协议，请求对目标服务器创建连接或者获得目标服务器的指定资源（如文件）。在后一种情况中，代理服务器可能对目标服务器的资源下载至缓存，如果客户端索要获取的资源在代理服务器的缓存之中，则代理服务器并不会向目标服务器发送请求，而是直接返回了缓存的资源。一些代理协议允许代理服务器改变客户端的原始请求、目标服务器的原始响应，以满足代理协议的需要。代理服务器的选项和设置在计算机程序中，通常只包括一个“防火墙”，允许用户输入代理地址，他会这该他们的网络活动，可以允许绕过互联网过滤实现网络访问。

　　代理服务器（Proxy Server）是Internet链路级网关所提供的一种重要的安全功能，主要的功能有：

1.突破自身IP访问限制，访问国外站点。教育网，过去的169网等。

2.提高访问速度：通常代理服务器都设置了一个较大的硬盘缓冲区，当有外界的信息通过的时候，同时也将其保存在缓冲区中，当其他用户在访问相同的信息时，则直接有缓冲区取出信息，传给用户，以提高访问速度

3.链接内网与Internet，充当防火墙：因为所有的内部网用户通过代理服务器访问外界时，只映射一个IP地址，所以外界不能直接访问到内部网；同时可以设置IP地址过滤，限制内部网对外部的访问权限

4.节省IP开销：代理服务器允许使用大量的伪IP地址，节约上网资源，即代理服务器可以减少对IP地址的需求，对于使用局域网方式接入Internet，如果为局域网（LAN）内的每一个用户都申请一个IP地址，其费用可想而知。但使用代理服务器之后，只需代理服务器上有一个合法的IP地址，LAN内其他用户可以使用10.*.*.*这样的私有IP地址，这样可以节约大量的IP，降低网路的维护成本。
