FreeRTOS学习笔记——互斥型信号量

来自:http://blog.csdn.net/xukai871105/article/details/43456985

0.前言

    在嵌入式操作系统中互斥型信号量是任务间资源保护的重要手段。下面结合一个具体例子说明FreeRTOS中的互斥型信号量如何使用。


    【相关博文】
    【FreeRTOS STM32移植笔记
【FreeRTOS学习笔记——任务间使用队列同步数据】
【FreeRTOS学习笔记——二值型信号量】
【如何在FreeRTOS下实现低功耗——MSP430F5438平台】
【代码链接】——示例代码存于百度网盘

1.基本说明
互斥型信号量的使用方法如图1所示。在多数情况下,互斥型信号量和二值型信号非常相似,但是从功能上二值型信号量用于同步,而互斥型信号量用于资源保护。互斥型信号量和二值型信号量还有一个最大的区别,互斥型信号量可以有效解决优先级反转现象。

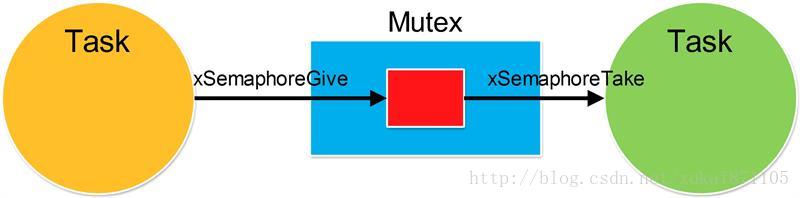

图1 互斥型信号量使用方法

2.参考代码
    本例具有两个任务,两个任务都试图通过串口打印内容,此时串口就好比一个“资源”,某个任务使用串口资源时必须保护该资源,使用完串口之后在释放资源。保护和释放动作便对应互斥型信号量的两个基本操作,xSemaphoreTakexSemaphoreGive
【代码】
[cpp] view plaincopy
在CODE上查看代码片派生到我的代码片
  1. /* Standard includes. */
  2. #include <stdio.h>
  3. #include <string.h>
  4.
  5. /* Scheduler includes. */
  6. #include "FreeRTOS.h"
  7. #include "task.h"
  8. #include "queue.h"
  9. #include "semphr.h"
  10.
  11. /* Library includes. */
  12. #include "stm32f10x.h"
  13.
  14. #define LED0_ON()   GPIO_SetBits(GPIOB,GPIO_Pin_5);
  15. #define LED0_OFF()  GPIO_ResetBits(GPIOB,GPIO_Pin_5);
  16.
  17. static void Setup(void);
  18. void TaskA( void *pvParameters );
  19. void TaskB( void *pvParameters );
  20.
  21. void LedInit(void);
  22. void UART1Init(void);
  23.
  24. /* 互斥信号量句柄 */
  25. SemaphoreHandle_t xSemaphore = NULL;
  26.
  27. int main(void)
  28. {
  29.     /* 初始化硬件平台 */
  30.     Setup();
  31.     /* 创建互斥信号量 */
  32.     xSemaphore = xSemaphoreCreateMutex();
  33.     /* 建立任务 */
  34.     xTaskCreate( TaskA, "TaskA", configMINIMAL_STACK_SIZE, NULL, tskIDLE_PRIORITY+3, NULL );
  35.     xTaskCreate( TaskB, "TaskB", configMINIMAL_STACK_SIZE, NULL, tskIDLE_PRIORITY+4, NULL );
  36.     /* 启动OS */
  37.     vTaskStartScheduler();
  38.
  39.     return 0;
  40. }
  41.
  42. void TaskA( void *pvParameters )
  43. {
  44.     for( ;; )
  45.     {
  46.         xSemaphoreTake( xSemaphore, portMAX_DELAY );
  47.         {
  48.             printf("Task A\r\n");
  49.         }
  50.         xSemaphoreGive( xSemaphore );
  51.         vTaskDelay( 2000/portTICK_RATE_MS );
  52.     }
  53. }
  54.
  55. void TaskB( void *pvParameters )
  56. {
  57.     for( ;; )
  58.     {
  59.         xSemaphoreTake( xSemaphore, portMAX_DELAY );
  60.         {
  61.             printf("Task B\r\n");
  62.         }
  63.         xSemaphoreGive( xSemaphore );
  64.         vTaskDelay( 1000/portTICK_RATE_MS );
  65.     }
  66. }
  67.
  68. static void Setup( void )
  69. {
  70.     LedInit();
  71.     UART1Init();
  72. }
  73.
  74. void LedInit( void )
  75. {
  76.     GPIO_InitTypeDef GPIO_InitStructure;
  77.     RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE );
  78.     /*LED0 @ GPIOB.5*/
  79.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
  80.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  81.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  82.     GPIO_Init( GPIOB, &GPIO_InitStructure );
  83. }
  84.
  85. void UART1Init(void)
  86. {
  87.     GPIO_InitTypeDef GPIO_InitStructure;
  88.     USART_InitTypeDef USART_InitStructure;
  89.
  90.     /* 第1步:打开GPIO和USART时钟 */
  91.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_USART1, ENABLE);
  92.
  93.     /* 第2步:将USART1 Tx@PA9的GPIO配置为推挽复用模式 */
  94.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
  95.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
  96.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  97.     GPIO_Init(GPIOA, &GPIO_InitStructure);
  98.
  99.     /* 第3步:将USART1 Rx@PA10的GPIO配置为浮空输入模式 */
  100.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
  101.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
  102.     GPIO_Init(GPIOA, &GPIO_InitStructure);
  103.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  104.     GPIO_Init(GPIOA, &GPIO_InitStructure);
  105.
  106.     /* 第4步:配置USART1参数
  107.     波特率   = 9600
  108.     数据长度 = 8
  109.     停止位   = 1
  110.     校验位   = No
  111.     禁止硬件流控(即禁止RTS和CTS)
  112.     使能接收和发送
  113.     */
  114.     USART_InitStructure.USART_BaudRate = 9600;
  115.     USART_InitStructure.USART_WordLength = USART_WordLength_8b;
  116.     USART_InitStructure.USART_StopBits = USART_StopBits_1;
  117.     USART_InitStructure.USART_Parity = USART_Parity_No;
  118.     USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
  119.     USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
  120.     USART_Init(USART1, &USART_InitStructure);
  121.
  122.     /* 第5步:使能 USART1, 配置完毕 */
  123.     USART_Cmd(USART1, ENABLE);
  124.
  125.     /* 清除发送完成标志 */
  126.     USART_ClearFlag(USART1, USART_FLAG_TC);
  127.
  128.     /* 使能USART1发送中断和接收中断,并设置优先级 */
  129.     NVIC_InitTypeDef NVIC_InitStructure;
  130.     // NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);
  131.     /* 设定USART1 中断优先级 */
  132.     NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
  133.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = configLIBRARY_KERNEL_INTERRUPT_PRIORITY;
  134.     NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
  135.     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  136.     NVIC_Init(&NVIC_InitStructure);
  137.     /* 使能接收中断 */
  138.     // USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
  139. }
  140.
  141. int fputc(int ch, FILE *f)
  142. {
  143.     /* 写一个字节到USART1 */
  144.     USART_SendData(USART1, (uint8_t) ch);
  145.     /* 等待发送结束 */
  146.     while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET)
  147.     {}
  148.     return ch;
  149. }

3.简单说明
SemaphoreHandle_t xSemaphore = NULL;
申明互斥型信号量,在FreeRTOS中二值型信号量和互斥型信号量类型完全相同。

xSemaphore = xSemaphoreCreateMutex();
创建互斥型信号量。

xSemaphoreTake( xSemaphore, portMAX_DELAY ); //Take:拿资源
获得资源的使用权,此处的等待时间为portMAX_DELAY(挂起最大时间),如果任务无法获得资源的使用权,任务会处于挂起状态。

 xSemaphoreGive( xSemaphore ); //Give:给出资源
    释放资源的使用权。

4.总结
    互斥型信号量和二值型信号量使用方法相似,但二值型信号量用于同步而互斥型信号量用于资源保护。
