深度学习目标检测之 YOLO v2

论文名：《YOLO9000: Better, Faster, Stronger》
原文：https://arxiv.org/pdf/1612.08242v1.pdf
代码：http://pjreddie.com/darknet/yolo/

YOLO v2 斩获了CVPR 2017 Best Paper Honorable Mention。在这篇文章中，作者首先在YOLOv1的基础上提出了改进的YOLOv2，在继续保持处理速度的基础上，从预测更准确（Better），速度更快（Faster），识别对象更多（Stronger）这三个方面进行了改进。然后提出了一种检测与分类联合训练方法，使用这种联合训练方法在COCO检测数据集和ImageNet分类数据集上训练出了YOLO9000模型，其可以检测超过9000多类物体。

YOLOv2相对v1版本，其中识别更多对象也就是扩展到能够检测9000种不同对象，称之为YOLO9000。所以，这篇文章其实包含两个模型：YOLOv2和YOLO9000，不过后者是在前者基础上提出的，两者模型主体结构是一致的。

摘要

提出YOLOv2：代表着目前业界最先进物体检测的水平，它的速度要快过其他检测系统（FasterR-CNN，ResNet，SSD），使用者可以在它的速度与精确度之间进行权衡。
提出YOLO9000：这一网络结构可以实时地检测超过9000种物体分类，这归功于它使用了WordTree，通过WordTree来混合检测数据集与识别数据集之中的数据。
提出了一种新的联合训练算法（ Joint Training Algorithm ），使用这种联合训练技术同时在ImageNet和COCO数据集上进行训练。YOLO9000进一步缩小了监测数据集与识别数据集之间的代沟。

1. 简介

目前的检测数据集（Detection Datasets）有很多限制，分类标签的信息太少，图片的数量小于分类数据集（Classiﬁcation Datasets），而且检测数据集的成本太高，使其无法当作分类数据集进行使用。而现在的分类数据集却有着大量的图片和十分丰富分类信息。

文章提出了一种新的训练方法–联合训练算法，这种算法可以把这两种的数据集混合到一起。使用一种分层的观点对物体进行分类，用巨量的分类数据集数据来扩充检测数据集，从而把两种不同的数据集混合起来。

联合训练算法的基本思路就是：同时在检测数据集和分类数据集上训练物体检测器（Object Detectors ），用监测数据集的数据学习物体的准确位置，用分类数据集的数据来增加分类的类别量、提升健壮性。

YOLO9000就是使用联合训练算法训练出来的，他拥有9000类的分类信息，这些分类信息学习自ImageNet分类数据集，而物体位置检测则学习自COCO检测数据集。

All of our code and pre-trained models are available online at http://pjreddie.com/yolo9000/

2. BETTER

YOLO v1有很多缺点，作者希望改进的方向是:改善recall，提升定位的准确度，同时保持分类的准确度。

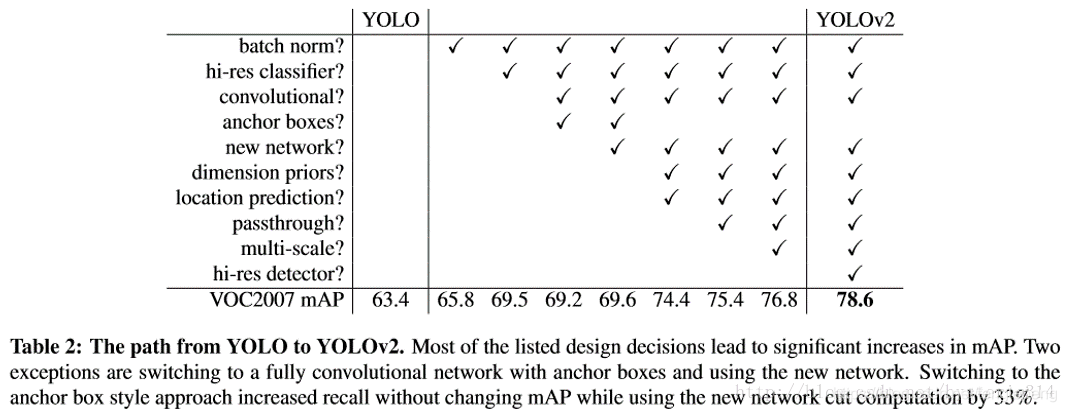

目前计算机视觉的趋势是更大更深的网络，更好的性能表现通常依赖于训练更大的网络或者把多种model综合到一起。但是YOLO v2则着力于简化网络。具体的改进见下表：
在这里插入图片描述

Batch Normalization（批量归一化）

使用Batch Normalization对网络进行优化，让网络提高了收敛性，同时还消除了对其他形式的正则化（regularization）的依赖。

通过对YOLO的每一个卷积层增加Batch Normalization，最终使得mAP提高了2%，同时还使model正则化。使用Batch Normalization可以从model中去掉Dropout，而不会产生过拟合。
High resolution classifier（高分辨率图像分类器）

目前业界标准的检测方法，都要先把分类器（classiﬁer）放在ImageNet上进行预训练。从Alexnet开始，大多数的分类器都运行在小于256*256的图片上。而现在YOLO从224*224增加到了448*448，这就意味着网络需要适应新的输入分辨率。

为了适应新的分辨率，YOLO v2的分类网络以448*448的分辨率先在ImageNet上进行Fine Tune，Fine Tune10个epochs，让网络有时间调整他的滤波器（filters），好让其能更好的运行在新分辨率上，还需要调优用于检测的Resulting Network。最终通过使用高分辨率，mAP提升了4%。
Convolution with anchor boxes（使用先验框）

YOLO v1包含有全连接层，从而能直接预测Bounding Boxes的坐标值。 Faster R-CNN的方法只用卷积层与Region Proposal Network来预测Anchor Box的偏移值与置信度，而不是直接预测坐标值。作者发现通过预测偏移量而不是坐标值能够简化问题，让神经网络学习起来更容易。

借鉴Faster RCNN的做法，YOLO v2也尝试采用先验框（anchor）。在每个grid预先设定一组不同大小和宽高比的边框，来覆盖整个图像的不同位置和多种尺度，这些先验框作为预定义的候选区在神经网络中将检测其中是否存在对象，以及微调边框的位置。

之前YOLO v1并没有采用先验框，并且每个grid只预测两个bounding box，整个图像 $7 * 7 * 2 = 98$ 个。YOLO v2如果每个grid采用9个先验框，总共有 $13 * 13 * 9 = 1521 个$ 先验框。所以最终YOLO v2去掉了全连接层，使用Anchor Boxes来预测 Bounding Boxes。作者去掉了网络中一个Pooling层，这让卷积层的输出能有更高的分辨率。收缩网络让其运行在 $416 * 416$ 而不是 $448 * 448$ 。

由于图片中的物体都倾向于出现在图片的中心位置，特别是那种比较大的物体，所以有一个单独位于物体中心的位置用于预测这些物体。YOLO的卷积层采用32这个值来下采样图片，所以通过选择 $416 * 416$ 用作输入尺寸最终能输出一个 $13 * 13$ 的Feature Map。使用Anchor Box会让精度稍微下降，但用了它能让YOLO能预测出大于一千个框，同时recall从81%达到88%，mAP达到69.2%。

召回率升高，mAP轻微下降的原因是：因为使用anchor boxes，YOLO v2模型预测了一千多个框，由于存在很多无用的框，这就导致了mAP值的下降。但是由于预测的框多了，所以能够预测出来的属于ground truth的框就多了，所以召回率就增加了。目标检测不是只以mAP为指标的，有些应用场景下要求召回率高。
Dimension clusters（聚类提取先验框的尺度信息）

之前Anchor Box的尺寸是手动选择的，所以尺寸还有优化的余地。为了优化，在训练集（training set）Bounding Boxes上跑了一下k-means聚类，来找到一个比较好的值。

如果我们用标准的欧式距离的k-means，尺寸大的框比小框产生更多的错误。因为我们的目的是提高IOU分数，这依赖于Box的大小，所以距离度量的使用：

$d (b o x, c e n t r o i d) = 1 - I o U (b o x, c e n t r o i d)$

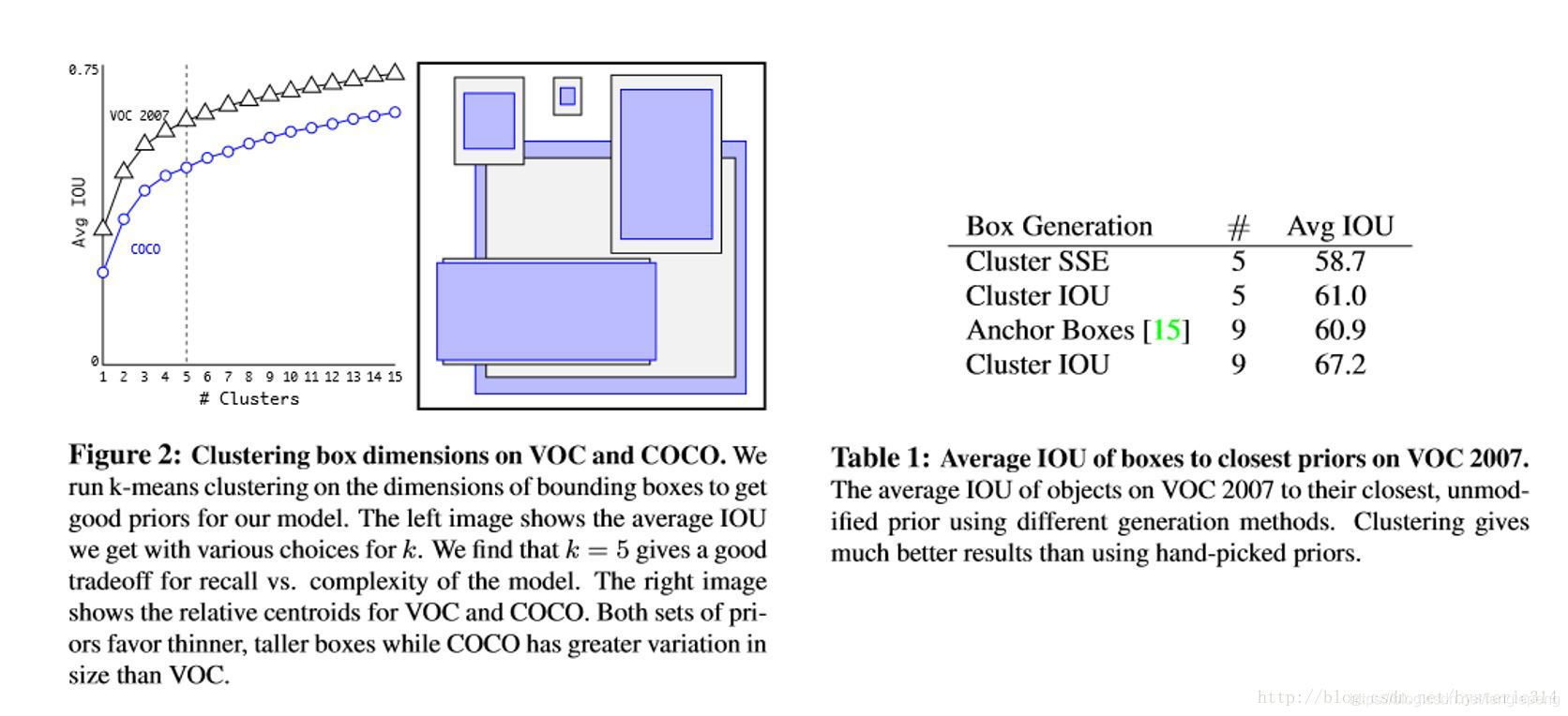

通过分析实验结果（下图），左图：在model复杂性与high recall之间权衡之后，选择聚类分类数K=5。右图：是聚类的中心，大多数是高瘦的Box。

Table1是说明用K-means选择Anchor Boxes时，当Cluster IOU选择值为5时，AVG IOU的值是61，这个值要比不用聚类的方法的60.9要高。选择值为9的时候，AVG IOU更有显著提高。总之就是说明用聚类的方法是有效果的。
Direct location prediction（约束预测边框的位置）

借鉴于Faster RCNN的先验框方法，在训练的早期阶段，其位置预测容易不稳定。其位置预测公式为：

$x = (t_x ∗ w_a) − x_a$
$y = (t_y ∗ h_a) − y_a$

其中， $x, y$ 是预测边框的中心， $x_a,y_a$ 是先验框（anchor）的中心点坐标， $w_a,h_a$ 是先验框（anchor）的宽和高， $t_x,t_y$ 是要学习的参数。注意，YOLO论文中写的是 $x = (t_x ∗ w_a) − x_a$ ，根据Faster RCNN，应该是 $x = (t_x ∗ w_a) +x_a$ 。

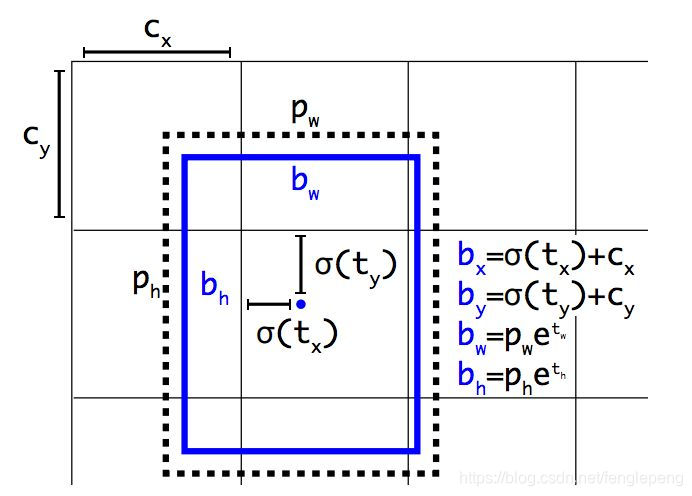

由于 $t_x,t_y$ 的取值没有任何约束，因此预测边框的中心可能出现在任何位置，训练早期阶段不容易稳定。YOLO调整了预测公式，将预测边框的中心约束在特定gird网格内。

$b_x = σ(t_x) + c_x$
$b_y = σ(t_y) + c_y$
$b_w = p_{w}e^{t_w}$
$b_h = p_{h}e^{t_h}$
$Pr(object) ∗ IOU(b; object) = σ(t_o)$

其中， $b_x,b_y,b_w,b_h$ 是预测边框的中心和宽高。 $Pr(object) ∗ IOU(b; object) = σ(t_o)$ 是预测边框的置信度，YOLO v1是直接预测置信度的值，这里对预测参数 $t_o$ 进行σ变换后作为置信度的值。 $c_x,c_y$ 是当前网格左上角到图像左上角的距离，要先将网格大小归一化，即令一个网格的宽=1，高=1。 $p_w,p_h$ 是先验框的宽和高。 σ是sigmoid函数。 $t_x,t_y,t_w,t_h,t_o$ 是要学习的参数，分别用于预测边框的中心和宽高，以及置信度。

因为使用了限制让数值变得参数化，也让网络更容易学习、更稳定。

Dimension clusters和Direct location prediction，improves YOLO by almost 5% over the version with anchor boxes.
Fine-Grained Features（passthrough层检测细粒度特征）

YOLO修改后的Feature Map大小为13*13，这个尺寸对检测图片中尺寸大物体来说足够了，同时使用这种细粒度的特征对定位小物体的位置可能也有好处。Faster R-CNN、SSD都使用不同尺寸的Feature Map来取得不同范围的分辨率，而YOLO采取了不同的方法，YOLO加上了一个Passthrough Layer来取得之前的某个26*26分辨率的层的特征。这个Passthrough layer能够把高分辨率特征与低分辨率特征联系在一起，联系起来的方法是把相邻的特征堆积在不同的Channel之中，这一方法类似与Resnet的Identity Mapping，从而把26*26*512变成13*13*2048。YOLO中的检测器位于扩展后（expanded ）的Feature Map的上方，所以他能取得细粒度的特征信息，这提升了YOLO 1%的性能。
Multi-ScaleTraining

作者希望YOLO v2能健壮的运行于不同尺寸的图片之上，所以把这一想法用于训练model中。

区别于之前的补全图片的尺寸的方法，YOLO v2每迭代几次都会改变网络参数。每10个Batch，网络会随机地选择一个新的图片尺寸，由于使用了下采样参数是32，所以不同的尺寸大小也选择为32的倍数{320，352……608}，最小 $320 * 320$ ，最大 $608 * 608$ ，网络会自动改变尺寸，并继续训练的过程。

这一政策让网络在不同的输入尺寸上都能达到一个很好的预测效果，同一网络能在不同分辨率上进行检测。当输入图片尺寸比较小的时候跑的比较快，输入图片尺寸比较大的时候精度高，所以你可以在YOLO v2的速度和精度上进行权衡。

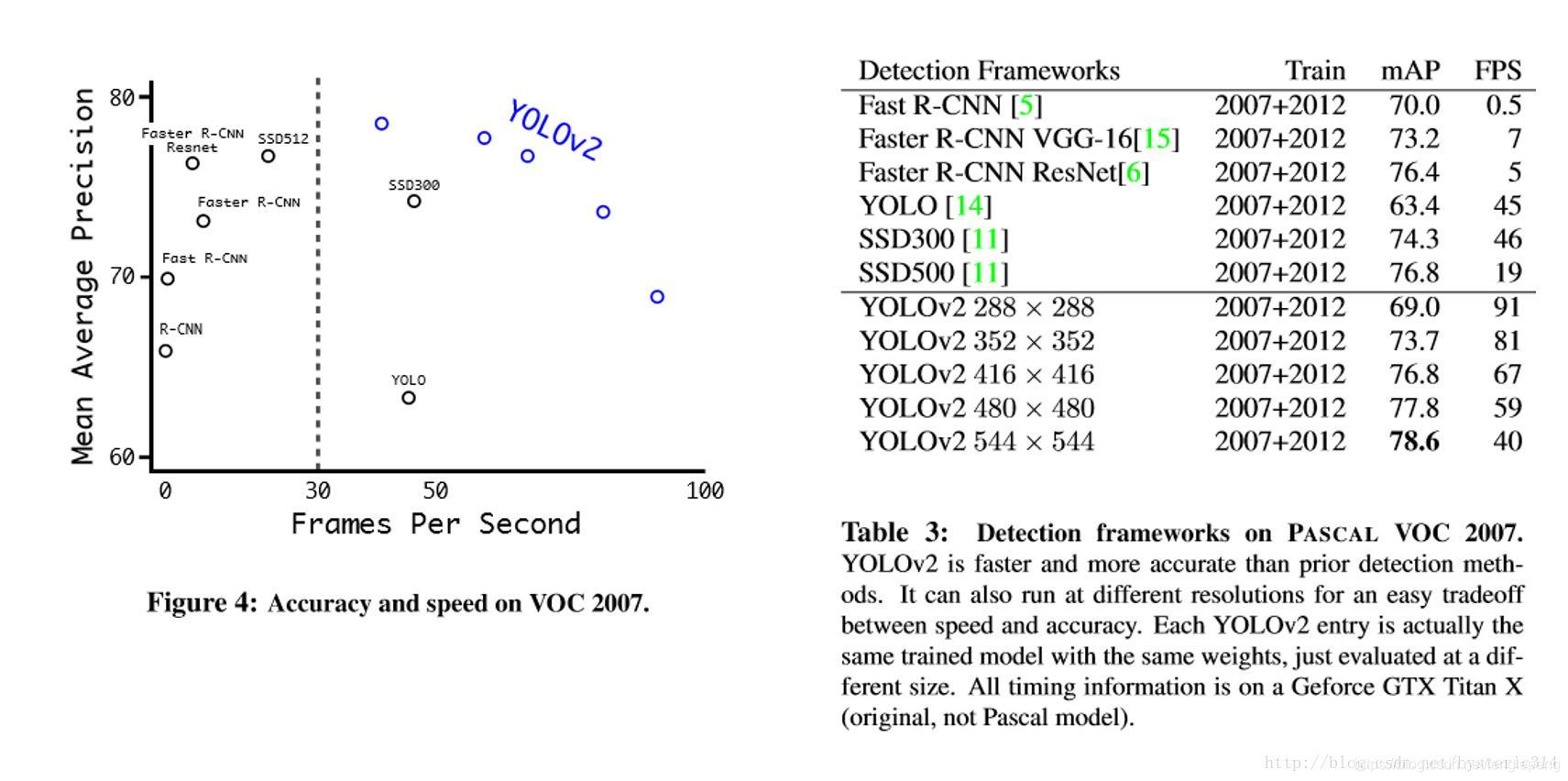

Figure4，Table 3：在voc2007上的速度与精度
Further Experiments

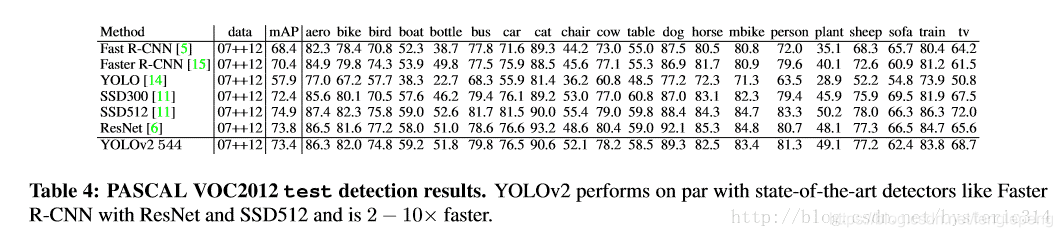

VOC2012 上的结果

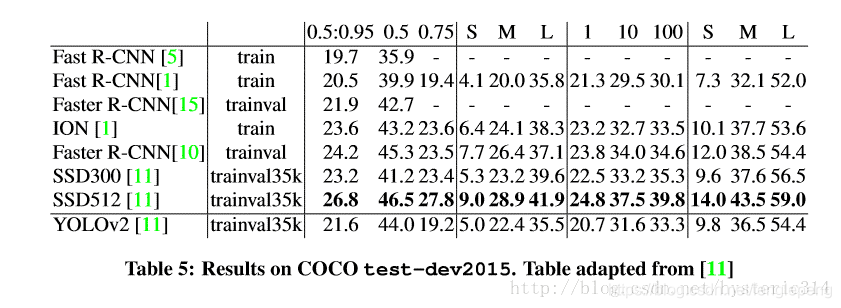

COCO上的结果

3. Faster

YOLO v1使用的是GoogleLeNet，比VGG-16快，YOLO完成一次前向过程只用8.52 billion 运算，而VGG-16要30.69billion，但是YOLO精度稍低于VGG-16。

Draknet19（backbone网络）

YOLO v2基于一个新的分类model，有点类似与VGG。YOLO v2使用3*3filter，每次Pooling之后都增加一倍Channels的数量。YOLO v2使用全局平均Pooling，使用Batch Normilazation来让训练更稳定，加速收敛，使model规范化。

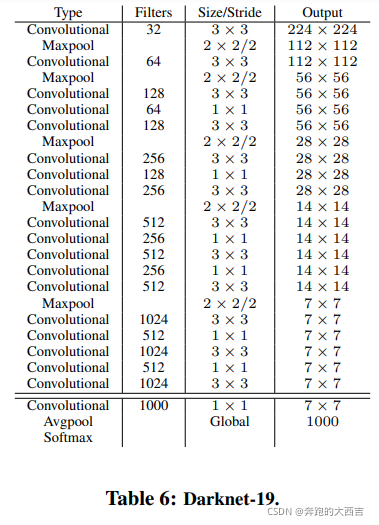

最终的 model–Darknet19，有19个卷积层和5个maxpooling层，处理一张图片只需要5.58 billion次运算，在ImageNet上达到72.9%top-1精确度，91.2%top-5精确度。结构如下图所示。
Training for classiﬁcation

网络训练在 ImageNet 1000类分类数据集，训练了160epochs，使用随机梯度下降，初始学习率为0.1， polynomial rate decay with a power of 4, weight decay of 0.0005 and momentum of 0.9 。训练期间使用标准的数据扩大方法：随机裁剪、旋转、变换颜色（hue）、变换饱和度（saturation），变换曝光度（exposure shifts）。
在训练时，把整个网络在更大的448*448分辨率上Fine Turnning 10个 epoches，初始学习率设置为0.001，这种网络达到达到76.5%top-1精确度，93.3%top-5精确度。
Training for detection

网络去掉了最后一个卷积层，而加上了三个3*3卷积层，每个卷积层有1024个Filters，每个卷积层紧接着一个1*1卷积层。
对于VOC数据，网络预测出每个网格单元预测五个Bounding Boxes，每个Bounding Boxes预测5个坐标和20类，所以一共125个Filters，增加了Passthough层来获取前面层的细粒度信息，网络训练了160epoches，初始学习率0.001，dividing it by 10 at 60 and 90 epochs，a weight decay of 0.0005 and momentum of 0.9，数据扩大方法相同，对COCO与VOC数据集的训练对策相同。

4. Stronger

在训练的过程中，当网络遇到一个来自检测数据集的图片与标记信息，那么就把这些数据用完整的YOLO v2 loss功能反向传播这个图片。当网络遇到一个来自分类数据集的图片和分类标记信息，只用整个结构中分类部分的loss功能反向传播这个图片。

但是检测数据集只有粗粒度的标记信息，像“猫“、“ 狗”之类，而分类数据集的标签信息则更细粒度，更丰富。比如狗这一类就包括”哈士奇“”牛头梗“”金毛狗“等等。所以如果想同时在监测数据集与分类数据集上进行训练，那么就要用一种一致性的方法融合这些标签信息。

再者，用于分类的方法，大多是用softmax layer方法，softmax意味着分类的类别之间要互相独立的。而盲目地混合数据集训练，就会出现比如：检测数据集的分类信息中”狗“这一分类，在分类数据集合中，就会有的不同种类的狗”哈士奇“”牛头梗“”金毛“这些分类，这两种数据集之间的分类信息不相互独立。所以使用一种多标签的model来混合数据集，假设一个图片可以有多个分类信息，并假定分类信息必须是相互独立的规则可以被忽略。

Hierarchical classification（分层分类）

作者通过ImageNet训练分类、COCO和VOC数据集来训练检测，这是一个很有价值的思路，可以让我们达到比较优的效果。通过将两个数据集混合训练，如果遇到来自分类集的图片则只计算分类的Loss，遇到来自检测集的图片则计算完整的Loss。

但是ImageNet对应分类有9000种，而COCO则只提供80种目标检测，作者使用multi-label模型，即假定一张图片可以有多个label，并且不要求label间独立。通过作者Paper里的图来说明，由于ImageNet的类别是从WordNet选取的，作者采用以下策略重建了一个树形结构（称为分层树）：

1.遍历Imagenet的label，然后在WordNet中寻找该label到根节点(指向一个物理对象)的路径；
2.如果路径直有一条，那么就将该路径直接加入到分层树结构中；
3.否则，从剩余的路径中选择一条最短路径，加入到分层树。
这个分层树我们称之为 WordTree，作用就在于将两种数据集按照层级进行结合。

分类时的概率计算借用了决策树思想，某个节点的概率值等于该节点到根节点的所有条件概率之积。最终结果是一颗 WordTree （视觉名词组成的层次结构模型）。用WordTree执行分类时，预测每个节点的条件概率。如果想求得特定节点的绝对概率，只需要沿着路径做连续乘积。例如，如果想知道一张图片是不是“Norfolk terrier ”需要计算：

为了验证这一个方法，在WordTree上训练Darknet19的model，使用1000类的ImageNet进行训练，为了建立WordtTree 1K，把所有中间词汇加入到WordTree上，把标签空间从1000扩大到了1369。在训练过程中，如果有一个图片的标签是”Norfolk terrier“，那么这个图片还会获得”狗“（dog）以及“哺乳动物”（mammal）等标签。总之现在一张图片是多标记的，标记之间不需要相互独立。

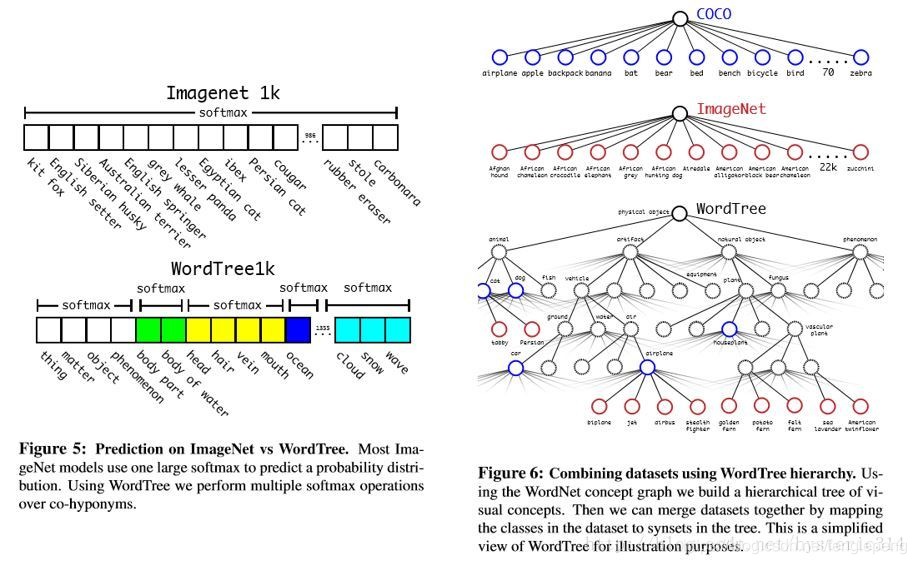

如Figure5所示，之前的ImageNet分类是使用一个大softmax进行分类。而现在，WordTree只需要对同一概念下的同义词进行softmax分类。

使用相同的训练参数，这种分层结构的Darknet19达到71.9%top-1精度和90.4%top-5精确度，精度只有微小的下降。

这种方法的好处：在对未知或者新的物体进行分类时，性能降低的很优雅（gracefully）。比如看到一个狗的照片，但不知道是哪种种类的狗，那么就高置信度（confidence）预测是”狗“，而其他狗的种类的同义词如”哈士奇“”牛头梗“”金毛“等这些则低置信度。
Datasets combination with wordtree

用WordTree 把数据集合中的类别映射到分层树中的同义词上，例如上图Figure 6，WordTree混合ImageNet与COCO。
Joint classification and detection

作者的目的是：训练一个Extremely Large Scale检测器。所以训练的时候使用WordTree混合了COCO检测数据集与ImageNet中的Top9000类，混合后的数据集对应的WordTree有9418个类。另一方面，由于ImageNet数据集太大了，作者为了平衡一下两个数据集之间的数据量，通过过采样（oversampling）COCO数据集中的数据，使COCO数据集与ImageNet数据集之间的数据量比例达到1：4。

YOLO9000的训练基于YOLO v2的构架，但是使用3priors而不是5来限制输出的大小。当网络遇到检测数据集中的图片时则正常地反方向传播，当遇到分类数据集图片的时候，只使用分类的loss功能进行反向传播。同时作者假设IOU最少为 .3。最后根据这些假设进行反向传播。

使用联合训练法，YOLO9000使用COCO检测数据集学习检测图片中的物体的位置，使用ImageNet分类数据集学习如何从大量的类别中进行分类。
为了评估这一方法，使用ImageNet Detection Task对训练结果进行评估。
评估结果：
YOLO9000取得19.7mAP。

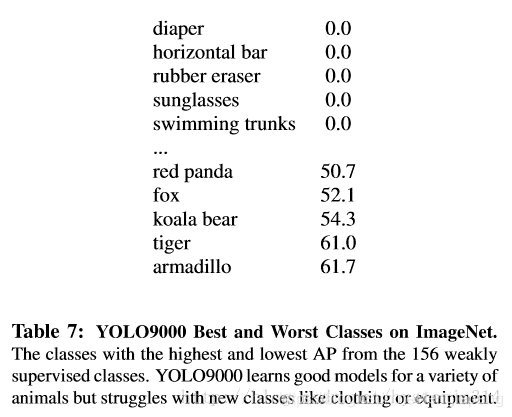

在未学习过的156个分类数据上进行测试，mAP达到16.0。
YOLO9000的mAP比DPM高，而且YOLO有更多先进的特征，YOLO9000是用部分监督的方式在不同训练集上进行训练，同时还能检测9000个物体类别，并保证实时运行。
