结合shiro 的图形验证码生成

前些天发现了一个巨牛的人工智能学习网站，通俗易懂，风趣幽默，忍不住分享一下给大家。点击跳转到教程。

在做用户登录功能时，很多时候都需要验证码支持，验证码的目的是为了防止机器人模拟真实用户登录而恶意访问，如暴力破解用户密码/恶意评论等。目前也有一些验证码比较简单，通过一些OCR工具就可以解析出来；另外还有一些验证码比较复杂（一般通过如扭曲、加线条/噪点等干扰）防止OCR工具识别；但是在中国就是人多，机器干不了的可以交给人来完成，所以在中国就有很多打码平台，人工识别验证码；因此即使比较复杂的如填字、算数等类型的验证码还是能识别的。所以验证码也不是绝对可靠的，目前比较可靠还是手机验证码，但是对于用户来说相对于验证码还是比较麻烦的。

对于验证码图片的生成，可以自己通过如Java提供的图像API自己去生成，也可以借助如JCaptcha这种开源Java类库生成验证码图片；JCaptcha提供了常见的如扭曲、加噪点等干扰支持。

一、添加JCaptcha依赖

Java代码

<dependency>
<groupId>com.octo.captcha</groupId>
<artifactId>jcaptcha</artifactId>
<version>2.0-alpha-1</version>
</dependency>
<dependency>
<groupId>com.octo.captcha</groupId>
<artifactId>jcaptcha-integration-simple-servlet</artifactId>
<version>2.0-alpha-1</version>
<exclusions>
<exclusion>
<artifactId>servlet-api</artifactId>
<groupId>javax.servlet</groupId>
</exclusion>
</exclusions>
</dependency>

com.octo.captcha . jcaptcha 提供了jcaptcha 核心；而jcaptcha-integration-simple-servlet提供了与Servlet集成。

二、GMailEngine

来自https://code.google.com/p/musicvalley/source/browse/trunk/musicvalley/doc/springSecurity/springSecurityIII/src/main/java/com/spring/security/jcaptcha/GMailEngine.java?spec=svn447&r=447（目前无法访问了），仿照JCaptcha2.0编写类似GMail验证码的样式；具体请参考com.github.zhangkaitao.shiro.chapter22.jcaptcha.GMailEngine。

三、MyManageableImageCaptchaService

提供了判断仓库中是否有相应的验证码存在。

Java代码

public class MyManageableImageCaptchaService extends
DefaultManageableImageCaptchaService {
public MyManageableImageCaptchaService(
com.octo.captcha.service.captchastore.CaptchaStore captchaStore,
com.octo.captcha.engine.CaptchaEngine captchaEngine,
int minGuarantedStorageDelayInSeconds,
int maxCaptchaStoreSize,
int captchaStoreLoadBeforeGarbageCollection) {
super(captchaStore, captchaEngine, minGuarantedStorageDelayInSeconds,
maxCaptchaStoreSize, captchaStoreLoadBeforeGarbageCollection);
}
public boolean hasCapcha(String id, String userCaptchaResponse) {
return store.getCaptcha(id).validateResponse(userCaptchaResponse);
}
}

四、JCaptcha工具类

提供相应的API来验证当前请求输入的验证码是否正确。

Java代码

public class JCaptcha {
public static final MyManageableImageCaptchaService captchaService
= new MyManageableImageCaptchaService(new FastHashMapCaptchaStore(),
new GMailEngine(), 180, 100000, 75000);
public static boolean validateResponse(
HttpServletRequest request, String userCaptchaResponse) {
if (request.getSession(false) == null) return false;
boolean validated = false;
try {
String id = request.getSession().getId();
validated =
captchaService.validateResponseForID(id, userCaptchaResponse)
.booleanValue();
} catch (CaptchaServiceException e) {
e.printStackTrace();
}
return validated;
}
public static boolean hasCaptcha(
HttpServletRequest request, String userCaptchaResponse) {
if (request.getSession(false) == null) return false;
boolean validated = false;
try {
String id = request.getSession().getId();
validated = captchaService.hasCapcha(id, userCaptchaResponse);
} catch (CaptchaServiceException e) {
e.printStackTrace();
}
return validated;
}
}

validateResponse()：验证当前请求输入的验证码否正确；并从CaptchaService中删除已经生成的验证码；

hasCaptcha()：验证当前请求输入的验证码是否正确；但不从CaptchaService中删除已经生成的验证码（比如Ajax验证时可以使用，防止多次生成验证码）；

五、JCaptchaFilter

用于生成验证码图片的过滤器。

Java代码

public class JCaptchaFilter extends OncePerRequestFilter {
protected void doFilterInternal(HttpServletRequest request, HttpServletResponse response, FilterChain filterChain) throws ServletException, IOException {
response.setDateHeader("Expires", 0L);
response.setHeader("Cache-Control", "no-store, no-cache, must-revalidate");
response.addHeader("Cache-Control", "post-check=0, pre-check=0");
response.setHeader("Pragma", "no-cache");
response.setContentType("image/jpeg");
String id = request.getRequestedSessionId();
BufferedImage bi = JCaptcha.captchaService.getImageChallengeForID(id);
ServletOutputStream out = response.getOutputStream();
ImageIO.write(bi, "jpg", out);
try {
out.flush();
} finally {
out.close();
}
}
}

CaptchaService使用当前会话ID当作key获取相应的验证码图片；另外需要设置响应内容不进行浏览器端缓存。

Java代码

<filter>
<filter-name>JCaptchaFilter</filter-name>
<filter-class>
com.github.zhangkaitao.shiro.chapter22.jcaptcha.JCaptchaFilter
</filter-class>
</filter>
<filter-mapping>
<filter-name>JCaptchaFilter</filter-name>
<url-pattern>/jcaptcha.jpg</url-pattern>
</filter-mapping>

这样就可以在页面使用/jcaptcha.jpg地址显示验证码图片。

六、JCaptchaValidateFilter

用于验证码验证的Shiro过滤器。

Java代码

public class JCaptchaValidateFilter extends AccessControlFilter {
private boolean jcaptchaEbabled = true;//是否开启验证码支持
private String jcaptchaParam = "jcaptchaCode";//前台提交的验证码参数名
private String failureKeyAttribute = "shiroLoginFailure"; //验证失败后存储到的属性名
public void setJcaptchaEbabled(boolean jcaptchaEbabled) {
this.jcaptchaEbabled = jcaptchaEbabled;
}
public void setJcaptchaParam(String jcaptchaParam) {
this.jcaptchaParam = jcaptchaParam;
}
public void setFailureKeyAttribute(String failureKeyAttribute) {
this.failureKeyAttribute = failureKeyAttribute;
}
protected boolean isAccessAllowed(ServletRequest request, ServletResponse response, Object mappedValue) throws Exception {
//1、设置验证码是否开启属性，页面可以根据该属性来决定是否显示验证码
request.setAttribute("jcaptchaEbabled", jcaptchaEbabled);
HttpServletRequest httpServletRequest = WebUtils.toHttp(request);
//2、判断验证码是否禁用或不是表单提交（允许访问）
if (jcaptchaEbabled == false || !"post".equalsIgnoreCase(httpServletRequest.getMethod())) {
return true;
}
//3、此时是表单提交，验证验证码是否正确
return JCaptcha.validateResponse(httpServletRequest, httpServletRequest.getParameter(jcaptchaParam));
}
protected boolean onAccessDenied(ServletRequest request, ServletResponse response) throws Exception {
//如果验证码失败了，存储失败key属性
request.setAttribute(failureKeyAttribute, "jCaptcha.error");
return true;
}
}

七、MyFormAuthenticationFilter

用于验证码验证的Shiro拦截器在用于身份认证的拦截器之前运行；但是如果验证码验证拦截器失败了，就不需要进行身份认证拦截器流程了；所以需要修改下如FormAuthenticationFilter身份认证拦截器，当验证码验证失败时不再走身份认证拦截器。

Java代码

public class MyFormAuthenticationFilter extends FormAuthenticationFilter {
protected boolean onAccessDenied(ServletRequest request, ServletResponse response, Object mappedValue) throws Exception {
if(request.getAttribute(getFailureKeyAttribute()) != null) {
return true;
}
return super.onAccessDenied(request, response, mappedValue);
}
}

即如果之前已经错了，那直接跳过即可。

八、spring-config-shiro.xml

Java代码

<bean id="authcFilter"
class="com.github.zhangkaitao.shiro.chapter22.jcaptcha.MyFormAuthenticationFilter">
<property name="usernameParam" value="username"/>
<property name="passwordParam" value="password"/>
<property name="rememberMeParam" value="rememberMe"/>
<property name="failureKeyAttribute" value="shiroLoginFailure"/>
</bean>
<bean id="jCaptchaValidateFilter"
class="com.github.zhangkaitao.shiro.chapter22.jcaptcha.JCaptchaValidateFilter">
<property name="jcaptchaEbabled" value="true"/>
<property name="jcaptchaParam" value="jcaptchaCode"/>
<property name="failureKeyAttribute" value="shiroLoginFailure"/>
</bean>
<bean id="shiroFilter" class="org.apache.shiro.spring.web.ShiroFilterFactoryBean">
<property name="securityManager" ref="securityManager"/>
<property name="loginUrl" value="/login"/>
<property name="filters">
<util:map>
<entry key="authc" value-ref="authcFilter"/>
<entry key="sysUser" value-ref="sysUserFilter"/>
<entry key="jCaptchaValidate" value-ref="jCaptchaValidateFilter"/>
</util:map>
</property>
<property name="filterChainDefinitions">
<value>
/static/** = anon
/jcaptcha* = anon
/login = jCaptchaValidate,authc
/logout = logout
/authenticated = authc
/** = user,sysUser
</value>
</property>
</bean>

九、login.jsp登录页面

Java代码

<c:if test="${jcaptchaEbabled}">
验证码：
<input type="text" name="jcaptchaCode">
<img class="jcaptcha-btn jcaptcha-img"
src="${pageContext.request.contextPath}/jcaptcha.jpg" title="点击更换验证码">
<a class="jcaptcha-btn" href="javascript:;">换一张</a>
<br/>
</c:if>

根据jcaptchaEbabled来显示验证码图片。

十、测试

输入http://localhost:8080/chapter22将重定向到登录页面；输入正确的用户名/密码/验证码即可成功登录，如果输入错误的验证码，将显示验证码错误页面：

示例源代码：https://github.com/zhangkaitao/shiro-example；

十一、另附讲解：

先说明错误原因：
用<a href="http://lib.csdn.net/base/javaee" class="replace_word" title="Java EE知识库" target="_blank" >spring</a>安全拦截器进行验证码的验证的时候抛出异常。
throw new RuntimeException("captcha validation failed due to exception", cse);前台提交数据后跳转到如下方法：

package com.davidstudio.gbp.core.security.jcaptcha;
import org.acegisecurity.captcha.CaptchaServiceProxy;
import org.apache.log4j.Logger;
import com.octo.captcha.service.CaptchaService;
import com.octo.captcha.service.CaptchaServiceException;
/**
* 调用CaptchaService类，完jcaptcha的验证过程
*
*
*
*
*/
public class JCaptchaServiceProxyImpl implements CaptchaServiceProxy {
/**
* Logger for this class
*/
private static final Logger logger = Logger.getLogger(JCaptchaServiceProxyImpl.class);
private CaptchaService jcaptchaService;
public boolean validateReponseForId(String id, Object response) {
if (logger.isDebugEnabled()) {
logger.debug("validating captcha response");
}
try {
boolean isHuman = false;
isHuman = jcaptchaService.validateResponseForID(id, response).booleanValue();
if (isHuman) {
if (logger.isDebugEnabled()) {
logger.debug("captcha passed");
}
} else {
if (logger.isDebugEnabled()) {
logger.debug("captcha failed");
}
}
return isHuman;
} catch (CaptchaServiceException cse) {
// fixes known bug in JCaptcha
logger.warn("captcha validation failed due to exception", cse);
throw new RuntimeException("captcha validation failed due to exception", cse);
}
}
public void setJcaptchaService(CaptchaService jcaptchaService) {
this.jcaptchaService = jcaptchaService;
}
}

设置断点debug改语句不能顺利执行

jcaptchaService.validateResponseForID(id, response).booleanValue();

查了网上的资料，这个方法的作用是：根据HttpSession的 sessionId进行验证码的验证，原理是这样的，页面生成的验证码是通过Spring中的配置生成的，查了一下配置：

<bean id="security.filter.manager" class="org.acegisecurity.util.FilterChainProxy">
<property name="filterInvocationDefinitionSource">
<value>
PATTERN_TYPE_APACHE_ANT
/**=security.filter.channel,security.filter.sessionIntegration,security.filter.logout,security.filter.thsso,security.filter.jcaptcha,security.filter.jcaptchachannel,security.filter.formAuth,security.filter.requestWrap,security.filter.exceptionTranslation,security.filter.filterInvocation
</value>
</property>
</bean>

这是一个过滤器链，其中登录的时候会进行如下过滤操作，

security.filter.channel,security.filter.sessionIntegration,security.filter.logout,security.filter.thsso,security.filter.jcaptcha,security.filter.jcaptchachannel,security.filter.formAuth,security.filter.requestWrap,security.filter.exceptionTranslation,security.filter.filterInvocation

一般配置的顺序不能变，因为这是这些配置定义了用户登录的一套认证机制。

看了一下命名还算规范，其中涉及到验证码的过滤：security.filter.jcaptcha

查了一下这个验证码的引用配置：

<bean id="security.filter.jcaptcha"
class="org.acegisecurity.captcha.CaptchaValidationProcessingFilter">
<property name="captchaService" ref="security.captcha.serviceproxy" />
<property name="captchaValidationParameter" value="j_captcha_response" />
</bean>
<bean id="security.captcha.serviceproxy"
class="com.davidstudio.gbp.core.security.jcaptcha.JCaptchaServiceProxyImpl">
<property name="jcaptchaService" ref="security.captcha.service" />
</bean>
<bean id="security.captcha.service"
class="com.octo.captcha.service.image.DefaultManageableImageCaptchaService">
<constructor-arg type="com.octo.captcha.service.captchastore.CaptchaStore" index="0">
<bean class="com.octo.captcha.service.captchastore.FastHashMapCaptchaStore" />
</constructor-arg>
<constructor-arg type="com.octo.captcha.engine.CaptchaEngine" index="1">
<bean class="com.davidstudio.gbp.core.security.jcaptcha.CaptchaEngine" />
</constructor-arg>
<constructor-arg index="2">
<value>180</value>
</constructor-arg>
<constructor-arg index="3">
<value>100000</value>
</constructor-arg>
<constructor-arg index="4">
<value>75000</value>
</constructor-arg>
</bean>

通过bean配置反复引用。

刚开始以为SecurityContext没有创建，查了一下配置也创建了：

<bean id="security.filter.sessionIntegration"
class="org.acegisecurity.context.HttpSessionContextIntegrationFilter">
<property name="context" value="org.acegisecurity.captcha.CaptchaSecurityContextImpl" />
</bean>

copy

仔细看了一下这个方法的作用：

jcaptchaService.validateResponseForID(id, response).booleanValue();

id就是httpSession的Id，response是从页面获得的输入的验证码，当调用这个方法的时候，根据httpSession的id找到相应的验证码，如果有sessionId并且sessionId对应的验证码和输入的验证码（这里就是response）一致的时候返回true，也就是用户通过了验证。

有一个疑问，验证码是怎么生成的？又怎么和httpSession进行绑定的？其实这套理论是可行的，当用户第一次访问页面的时候会生成一个sessionId，页面生成有验证码，关于验证码的生成，下面会进行介绍。就是画一个图片以留的方式显示到页面而已。用户访问的时候有一个对应的验证码和sessionId相对应。

如果验证码不清楚，点击换一张，因为浏览器没有关闭，sessionId依然是那个sessionId，只需要更新生成的验证码的值即可，这样就做到了一个sessionId和一个验证码进行绑定了，这个过程在生成验证码的过程中就发生了。

如果用户再次提交登录信息，其中的sessionId没有变，验证码是最新生成的验证码并且和sessionId进行了绑定，这样就可以调用：

jcaptchaService.validateResponseForID(id, response).booleanValue(); 这个条件进行验证码的验证了，当然了验证码验证前面还可以有很多过滤器认证，比如说对用户名和密码的验证等等。形成一套的链式认证！

然而还有一个疑惑，这个sessionId是怎么和验证码进行绑定的呢？又是怎样进行存储的呢？

我们看一下内存：

调用这段代码的时候内存中有sessionId和response验证码的值：

下面是验证码生成的线程中内存的状态：

由内存的状态可以看出和配置文件是一致的，首先调用了com.davidstudio.gbp.core.security.jcaptcha.JCaptchaServiceProxyImpl

这个代理实现，这个代理实现类又去调用com.octo.captcha.service.image.DefaultManageableImageCaptchaService

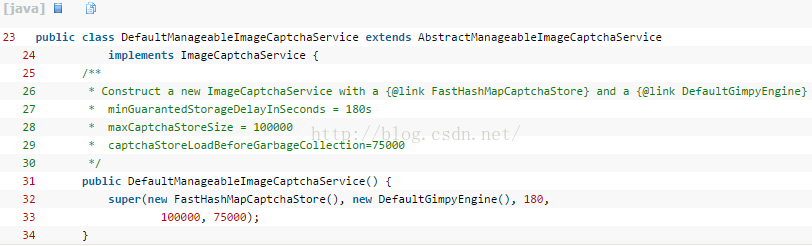

这个类才是生成验证码的类：查下spring这个类的源码如下：

传入的参数都有相应的说明，其中这个类继承了AbstractManageableImageCaptchaService

继续深入到这个类中看个究竟：

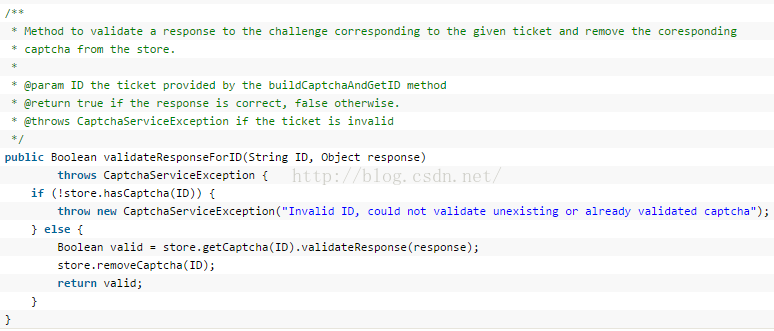

这个类中果然有我们想要的方法：

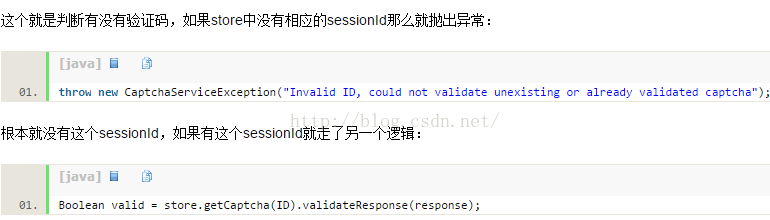

相应的通过store.getCaptcha(ID)通过这个ID获得和这个sessionId匹配的验证码，再调用vilidateResponse方法进行验证，如果和输入的验证码相同就验证通过了。

验证通过后就把这个sessionId删除了，如果你再次登录，输入验证码的时候是同一个逻辑，之所以删除了这个ID我想是有好处的：

原因如下，如果不进行删除，随着的登录访问用户的过多，hashMap中的值会越来越多，这样以后再进行验证的时候速度和效率都会受到印象，如果删除了这个sessionId，这样这个store中的hashMap只是存储了当前正在准备登录的sessionId和相应的验证码！这样效率就大大提高了，如果有10万个人同时登录，都不是问题！

通过这个方法的调用我们就知道了sessionId是怎么和验证码绑定存储在hashMap中的！让我们进入源码验证一下：

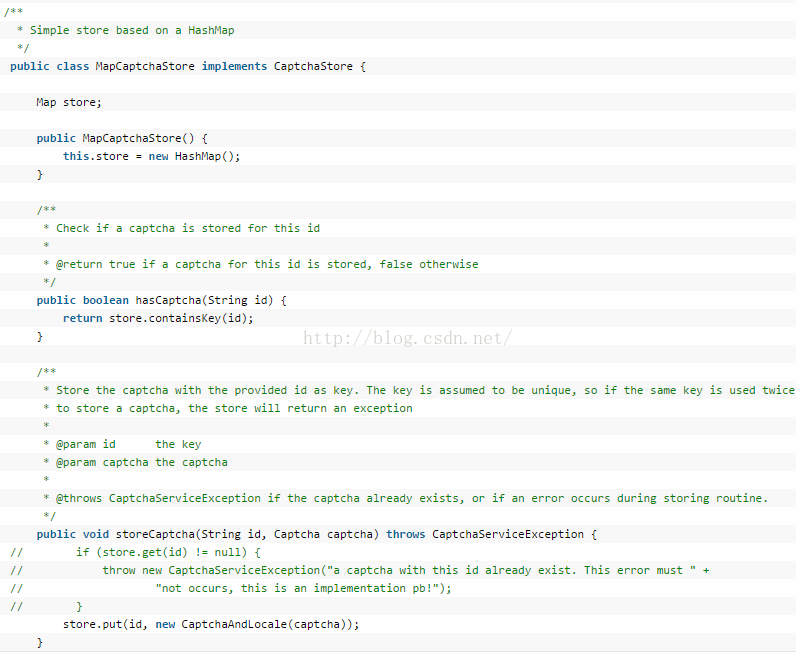

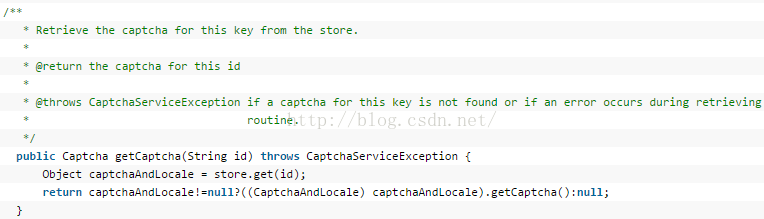

上面就是CaptchaStore接口的实现类MapCaptchaStore，其中定义了一个hashMap，通过storeCaptcha(String id,Captcha captcha)方法来存储sessionId和captcha的键值对，这是进入登录页面生成的时候调用的方法，当进行验证的时候就需要hasCaptcha(String ID)方法和

但是我们是调用了

[java] view plain copy

MapCaptchaStore 的子类FastHashMapCaptchaStore来存储信息的：同样看FastHashMapCaptchaStore这个类：
17 public class FastHashMapCaptchaStore extends MapCaptchaStore {
18 public FastHashMapCaptchaStore() {
19 this.store = new FastHashMap();
20 }
21 }
这就是这个类的全部了，再看一下FastHashMap类：
public class FastHashMap extends HashMap {
67
68 /**
69 * The underlying map we are managing.
70 */
71 protected HashMap map = null;
72
73 /**
74 * Are we currently operating in "fast" mode?
75 */
76 protected boolean fast = false;
77
78 // Constructors
79 // ----------------------------------------------------------------------
80
81 /**
82 * Construct an empty map.
83 */
84 public FastHashMap() {
85 super();
86 this.map = new HashMap();
87 }
这个类是HashMap的一个扩展，里面有两种方式操作，一种是快速的不同步，一种是同步的操作！
显然FastHashMapCaptchaStore就是一个HashMap。验证码的实现在这个类中：
18 * Base implementation of the ImageCaptchaService.
19 *
20 * @author <a href="mailto:mag@jcaptcha.net">Marc-Antoine Garrigue</a>
21 * @version 1.0
22 */
23 public abstract class AbstractManageableImageCaptchaService extends AbstractManageableCaptchaService
24 implements ImageCaptchaService {
25
26 protected AbstractManageableImageCaptchaService(CaptchaStore captchaStore,
27 com.octo.captcha.engine.CaptchaEngine captchaEngine,
28 int minGuarantedStorageDelayInSeconds,
29 int maxCaptchaStoreSize,
30 int captchaStoreLoadBeforeGarbageCollection) {
31 super(captchaStore, captchaEngine,
32 minGuarantedStorageDelayInSeconds, maxCaptchaStoreSize,
33 captchaStoreLoadBeforeGarbageCollection);
34 }
73 protected Object getChallengeClone(Captcha captcha) {
74 BufferedImage challenge = (BufferedImage) captcha.getChallenge();
75 BufferedImage clone = new BufferedImage(challenge.getWidth(), challenge.getHeight(), challenge.getType());
76
77 clone.getGraphics().drawImage(challenge, 0, 0, clone.getWidth(), clone.getHeight(), null);
78 clone.getGraphics().dispose();
79
80
81 return clone;
82 }
在这个类中，只是定义了一种，Captcha也是一种接口。
可以到内存中看一看有木有那个hashMap
<span style="white-space:pre"><img src="https://img-my.csdn.net/uploads/201211/23/1353676134_4969.png" alt=""> </span>
内存中清楚显示了hashTable中的key和value，这样就证明验证码生成成功。但是为什么每次验证都是报错呢？
后来无奈看了看发送到 sessionId在hashMap中是否有，结果是不一样，就是再hashMap中没有，为什么？不是每一次在验证码生成的时候都把sessionId放进去了吗？为什么会不一样呢？
原因其实很简单，就是当点击登陆的时候服务器又给分配了一个sessionId，这样就和以前的sessionId不一样了，在hashMap中就找不到对应的验证码了。
原则上讲服务器在第一次访问的时候会给用户分配一个不重复的sessionId，如果服务器的session不超时就不会再给用户分配sessionId了，减少给服务器的压力，也带来了友好的体验。但是我的两次sessiId为什么不一样呢？
后来通过fiddler2这个软件（这个软件好强大可以获得发送到form表单的内容，甚至可以修改），可以看到本地存储的cookie，但是cookie是空的，就是nodata，汗啊，难怪每次都分配不同的sessionId，服务器怎么判断每次提交过去的是同一个用户呢？
通过sessionId，服务器会在客户端把sessionId写在Cookie中，这样用户再次提交请求的时候，服务器如果在内存中找到用户cookie中的sessionId而且没有超时，就不再重新分配sessionId，我看了下IE浏览器，cookie被禁止了，难怪每次都是一个新的sessionId，验证码就无法验证。就报错了。
学习中应该多去看源码，分析源码设计理念。
