Android设计模式之——备忘录模式

一、介绍

备忘录模式是一种行为模式，该模式用于保存对象当前状态，并且在之后可以再次恢复到此状态，这有点像我们平时说的”后悔药“。备忘录模式实现的方式需要保证被保存的对象状态不能被对象从外部访问，目的是为了保护好被保存的这些对象状态的完整性以及内部实现不向外暴露。

二、定义

在不破坏封闭的前提下，捕获一个对象的内部状态，并在该对象之外保存这个状态，这样，以后就可将该对象恢复到原先保存的状态。

三、使用场景

需要保存一个对象在某一个时刻的状态或部分状态。
如果用一个接口来让其他对象得到这些状态，将会暴露对象的实现细节并破坏对象的封装性，一个对象不希望外界直接访问其内部状态，通过中间对象可以间接访问其内部状态。

四、备忘录模式的UML类图

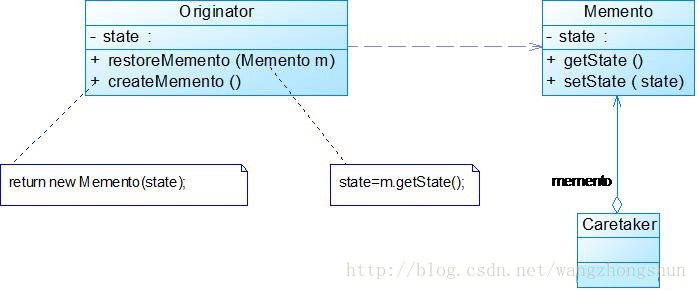

UML类图：

这里写图片描述

角色介绍：

Originator：负责创建一个备忘录，可以记录、恢复自身的内部状态。同时Originator还可以根据需要决定Memento存储自身的哪些内部状态。
Memento：备忘录角色，用于存储Originator的内部状态，并且可以防止Originator以外的对象访问Memento。
Caretaker：负责存储备忘录，不能对备忘录的内容进行操作和访问，只能将备忘录传递给其他对象。

五、简单示例

对备忘录模式来说，比较贴切的场景应该是游戏中的存档功能，该功能就是将游戏进度存储到本地文件系统或数据库中，下次再次进入时从本地加载进度，使得玩家能够继续上一次的游戏之旅，这里我们就以”使命召唤“这款游戏为例来简单演示一下备忘录模式的实现。

首先我们建立游戏类、备忘录类、Caretaker类，玩游戏到某个节点对游戏进行存档，然后退出游戏，再重新进入时从存档中读取进行，并且进入存档时的进度。

游戏类：

/*** * 简单模拟“使命召唤”游戏 * */public class CallOfDuty {private int mCheckpoint = 1;private int mLiftValue = 100;private String mWeapon = "沙漠之鹰";//玩游戏public void play(){System.out.println("打游戏："+String.format("第%d关", mCheckpoint) + "奋战杀敌中");mLiftValue -= 10;System.out.println("进度升级了");mCheckpoint++;System.out.println("到达" + String.format("第%d关", mCheckpoint));}//退出游戏public void quit(){System.out.println("--------------");System.out.println("退出前的游戏属性：" + this.toString());System.out.println("退出游戏");System.out.println("--------------");}/***创建备忘录 */public Memento createMemento(){Memento memento = new Memento();memento.mCheckpoint = mCheckpoint;memento.mLiftValue = mLiftValue;memento.mWeapon = mWeapon;return memento;}//恢复游戏public void restore(Memento memento){this.mCheckpoint = memento.mCheckpoint;this.mLiftValue = memento.mLiftValue;this.mWeapon = memento.mWeapon;System.out.println("恢复后的游戏属性：" + this.toString());}//省略getter和setter方法@Overridepublic String toString() {return "CallOfDuty [mCheckpoint=" + mCheckpoint + ",mLiftValue="+ mLiftValue + ",mWeapon=" + mWeapon + "]";}
}

在CallOfDuty游戏类中，我们存储了几个关键字段，关卡、人物的生命值、武器，当调用play函数玩游戏时，我们对关卡和人物的生命值进行修改。在该类中可以通过createMemoto函数来创建该用户的备忘录对象，也就是将自身的状态保存到一个Memoto对象中。外部可以通过restore函数将CallOfDuty对象的状态从备忘录对象中恢复。

我们在来看下备忘录对象，它只是存储CallOfDuty对象的字段，具体代码如下：

备忘录类：

/*** 备忘录类*/
public class Memento {public int mCheckpoint;//武器public int mLiftValue;//生命public String mWeapon;//关卡@Overridepublic String toString() {return "Memento [mCheckpoint=" + mCheckpoint + ",mLiftValue="+ mLiftValue + ",mWeapon=" + mWeapon + "]";}}

这是一个无状态、无操作的实体类，只负责用来存储Originator角色的一些数据，防止外部直接访问Originator。

而备忘录的操作者则是Caretaker角色，我们看下相关代码：

Caretaker类：

/*** Caretaker，负责管理Memento*/
public class Caretaker {Memento mMemento; //备忘录/*** 存档*/public void archive(Memento memento){this.mMemento = memento;}/*** 获取存档*/public Memento getMemento(){return mMemento;}
}

Caretaker类的职责很简单，就是负责管理Memoto对象，也就是备忘录对象。

客户端类：

public class Client {public static void main(String[] args) {//构建游戏对象CallOfDuty game = new CallOfDuty();//1.打游戏game.play();Caretaker caretaker = new Caretaker();//2.游戏存档caretaker.archive(game.createMemento());//3.退出游戏game.quit();//4.恢复游戏CallOfDuty newGame = new CallOfDuty();newGame.restore(caretaker.getMemento());}
}

结果：

打游戏：第1关奋战杀敌中
进度升级了
到达第2关
--------------
退出前的游戏属性：CallOfDuty [mCheckpoint=2,mLiftValue=90,mWeapon=沙漠之鹰]
退出游戏
--------------
恢复后的游戏属性：CallOfDuty [mCheckpoint=2,mLiftValue=90,mWeapon=沙漠之鹰]
打游戏：第2关奋战杀敌中

上述过程大致有如下4步：
（1）开始游戏，闯关升级；
（2）游戏退出之前进行存档；
（3）退出游戏；
（4）重新启动游戏，从存档中恢复游戏进度。

CallOfDuty在这里为Originator角色，也就是需要存储数据的对象，在这里并没有直接存储CallOfDuty的对象，而是通过Memoto对CallOfDuty对象的数据进行存储，然后在存储Memoto对象，最终对Memoto的存取操作则交给Caretaker对象。在这个过程中，各个角色职责清晰、单一，代码也比较简单，即对外屏蔽了对CallOfDuty角色的直接访问，在满足了对象状态存取功能的同时也使得该模块的结构保持清晰、整洁。
