物理内存
在Linux中，内核将物理内存划分为三个区域。
在解释DMA内存区域之前解释一下什么是DMA：
DMA（直接存储器访问） 使用物理地址访问内存，将数据从一个地址空间复制到另外一个地址空间，从而加快磁盘和内存之间数据的交换，不经过MMU（内存管理单元），这时CPU可以去干别的事，大大增加了效率。
- DMA内存区域(ZONE_DMA)： 包含
0M~16M之内的内存页框，该区域的物理页面专门供I/O设备的DMA使用，DMA需要连续的缓冲区，为了能够提供物理上连续的缓冲区，必须从物理地址空间专门划分一段区域用于DMA。 - 普通内存区域(ZONE_NORMAL)： 包含
16MB~896M以上的内存页框，可以直接映射到内核空间中的直接映射区。 - 高端内存区域(ZONE_HIGHMEM)： 包含
896M以上的内存页框，不可以进行直接映射，可以通过高端内存映射区中的永久内存映射区以及临时内存映射区(固定内存映射区中的一部分) 来对这块物理内存进行访问。

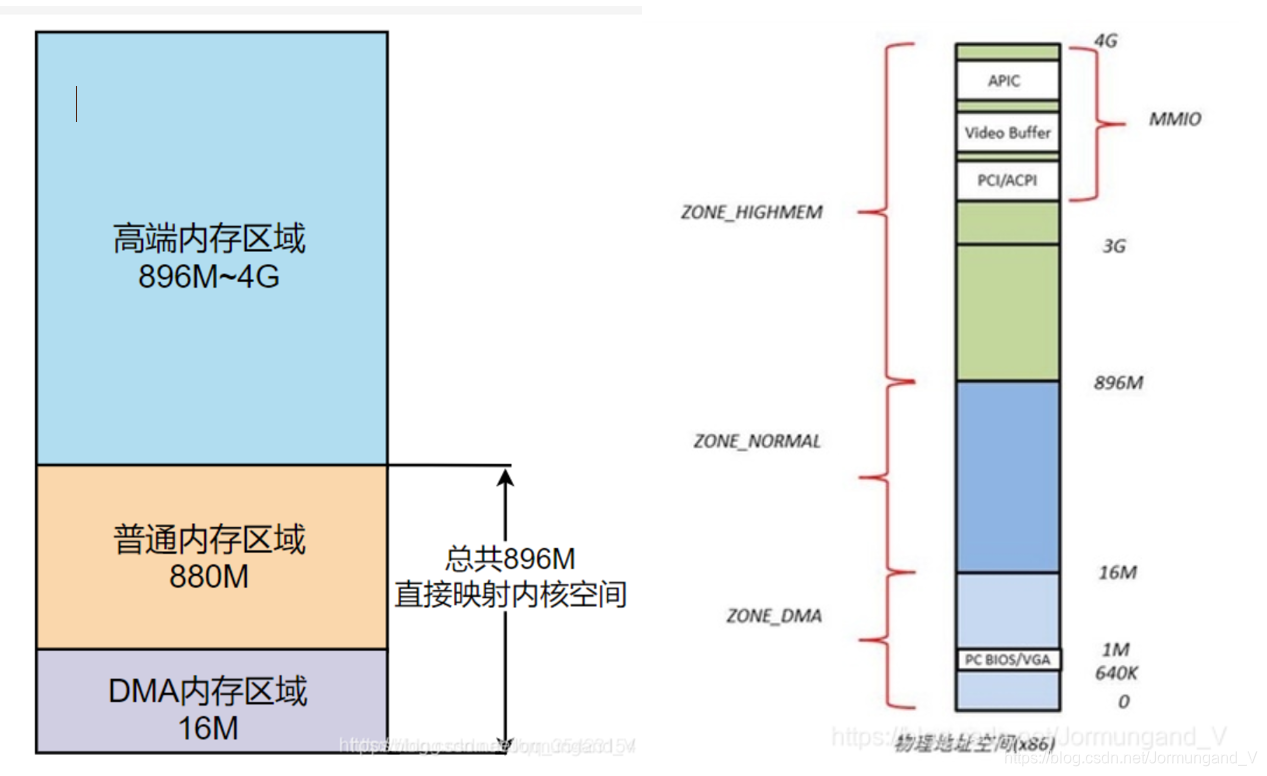

内存分布如下图：
物理内存分配
在Linux中，通过分段和分页的机制，将物理内存划分为4k大小的内存页(page)，并且将页作为物理内存分配与回收的基本单位。通过分页机制我们可以灵活的对内存进行管理。
- 如果用户申请了小块内存，我们可以直接分配一页给它，就可以避免因为频繁的申请、释放小块内存而发起的系统调用带来的消耗。
- 如果用户申请了大块内存，我们可以将多个页框组合成一大块内存后再进行分配，非常的灵活。
但是，这种直接的内存分配非常容易导致内存碎片的出现，下面就分别介绍内部碎片和外部碎片这两种内存碎片。
为了方便接下来的阅读，这里科普一下 页 和 页框 ：
- 分页单元认为所有的RAM被分成了固定长度的 页框 ，页框是主存的一部分，是一个实际的存储区域。
- 页 是指一系列的线性地址和包含于其中的数据，每页被视为一个数据块。而存放数据块的物理内存就是 页框 ，也就是说一个 页框 的长度和一个 页 的长度是一样的， 页 可以存放在任何页框或磁盘中。
外部碎片
当我们需要分配大块内存时，操作系统会将连续的页框组合起来，形成大块内存，来将其分配给用户。但是，频繁的申请和释放内存页，就会带来 内存外碎片 的问题，如下图。
假设我们这块内存块中有10个页框，我们一开始先是分配了3个页框给 进程A ，而后又分配了5个页框给 进程B 。当进程A结束后，其释放了申请的3个页框，此时我们剩余空间就是内存块起始位置的3个页框，以及末尾位置的2个页框。
假如此时我们运行了 进程C ，其需要5个页框的内存，此时虽然这块内存中还剩下5个页框，但是由于我们频繁的申请和释放小块空间导致内存碎片化，因此如果我们想申请5个页框的空间，只能到其他的内存块中申请，这块内存的空闲页框就被浪费了。
要想解决 外部碎片 的问题，无非就两种方法：
- 外碎片问题的本质就是
空闲页框不连续，所以可以将非连续的空闲页框映射到连续的虚拟地址空间，如果现存的空闲页框总大小满足进程的需求，则允许将一个进程分散地分配到许多不相邻的分区中，从而避免直接申请新的内存块； - 记录现存的
连续空闲页框块的情况，如果有 能满足的小块内存需求 直接从记录中分配 相等或大于 内存需求的连续空闲页框块，从而避免直接申请新的内存块。
第一种方法就是将上面举例中的 C进程 一部分分配到前面的 3个页框 ， 另一部分分配到后面的 2个页框 ，如此一来不用申请新的内存块即可满足C进程的需求，详细内容将在分页知识中讲述。
第二种方法就是，虽然 C进程 要申请新的内存块，但是如果接下来 A进程 又开始运行，那我们就将 B进程 所在的内存块中 3块连续空闲页框块 分配给 A进程 而不是直接申请新的 10块连续页框 分配给 A进程 。
Linux选择了第二种方法，引入 伙伴系统算法 ，来解决 外部碎片 的问题。
内部碎片

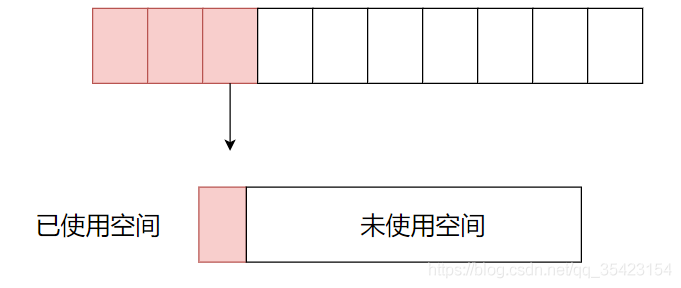

内部碎片 是 页 的未被利用的空闲区域。一开始的时候也说了，由于页是物理内存分配的基本单位，因此即使我们需求的内存很小，Linux也会至少给我们分配 4k 的内存页，此时会造成内存浪费。
举个例子：当一个进程需要 7K 大小的内存时，我们必须给他分配 2个页框 以满足需求，但是第 2 个页框我们只使用了其中 3K 的内存，因此有 1K 的内存被浪费掉了。
如上图，倘若我们需求的只有几个字节，那该内存页中又有大量的空间未被使用，就造成了内存浪费的问题，而如果我们频繁的进行小块内存的申请，这种浪费现象就会愈发严重。
内碎片问题的本质就是 页内空闲内存 无法被其他进程再次利用。而 SLAB分配器 就可以 对内部碎片进行再利用 ，从而解决内部碎片问题。
伙伴系统(buddy system)
什么是伙伴系统算法呢？其实就是 把相同大小的连续页框块用链表串起来 ，这使页框之间看起来就像是手拉手的伙伴，这也就是其名字的由来。

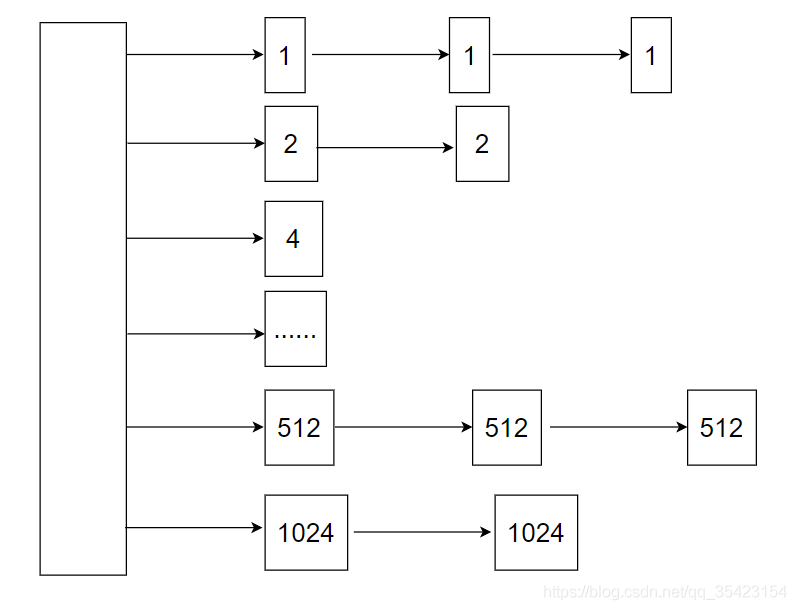

伙伴系统将所有的空闲页框分组为11块链表，每个块链表分别包含大小为1，2，4，8，16，32，64，128，256，512和1024个连续页框的页框块，即2的0~10次方，最大可以申请 1024 个连续页框，对应 4MB(最大连续页框数 * 每个页的大小 = 1024 * 4k) 大小的连续内存。每个页框块的第一个页框的物理地址是该块大小的整数倍。
因为任何正整数都可以由 2^n 的和组成，所以我们总能通过拆分与合并，来找到合适大小的内存块分配出去，减少了外部碎片产生 。
倘若我们需要分配1MB的空间，即256个页框的块，我们就会去查找在256个页框的链表中是否存在一个空闲块，如果没有，则继续往下查找更大的链表，如查找512个页框的链表。如果存在空闲块，则将其拆分为两个256个页框的块，一个用来进行分配，另一个则放入256个页框的链表中。
释放时也同理，它会将多个连续且空闲的页框块进行合并为一个更大的页框块，放入更大的链表中。
slab分配器
虽然伙伴系统很好的解决了外部碎片的问题，但是它还是以页作为内存分配和释放的单位，而我们在实际的应用中则是以字节为单位，例如我们要申请2个字节的空间，其还是会向我们分配一页，也就是 4096字节（4K） 的内存，因此其还是会存在内部碎片的问题。
为了解决这个问题，slab分配器就应运而生了。其以 字节 为基本单位，专门用于对 小块内存 进行分配。slab分配器并未脱离伙伴系统，而是对伙伴系统的补充，它将伙伴系统分配的大内存进一步细化为小内存分配（对内部碎片的再利用）。
那么它的原理是什么呢?
对于内核对象，生命周期通常是这样的： 分配内存->初始化->释放内存 。而内核中如文件描述符、pcb等小对象又非常多，如果按照伙伴系统按页分配和释放内存，不仅存在大量的空间浪费，还会因为频繁对小对象进行 分配-初始化-释放 这些操作而导致性能的消耗。
所以为了解决这个问题，对于内核中这些需要重复使用的小型数据对象，slab通过一个缓存池来缓存这些常用的已初始化的对象 。
- 当我们需要申请这些小对象时，就会直接从缓存池中的slab列表中分配一个出去。
- 而当我们需要释放时，我们不会将其返回给伙伴系统进行释放，而是将其重新保存在缓存池的slab列表中。
通过这种方法，不仅避免了内部碎片的问题，还大大的提高了内存分配的性能。
PS：这里说的 缓存池 是对真正的缓存—— 硬件缓存（cache） 原理的一种模仿:
- 硬件缓存是为了解决快速的CPU和速度较慢的内存之间速度不匹配的问题，CPU访问cache的速度要快于内存，如果将常用的数据放到硬件缓存中，使用时CPU
直接访问cache而不再访问内存，从而提升系统速度。 - 而这里的
缓存池实际上使在内存中预先开辟一块空间，使用时直接从这一块空间中去取所需对象（访问的是内存而不是cache），是SLAB分配器为了便于对小块内存的管理而建立的。
下面就由大到小，来画出底层的数据结构：

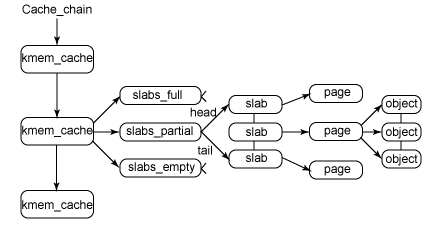

slab 分配器把每一个 请求的内存 称之为 对象 ，每种 对象 分配一个 高速缓存（kmem_cache） ，所有的 高速缓存 通过双链表组织在一起，形成 高速缓存链表(cache_chain) ，每个 高速缓存 所占内存区被划分为多个 slab ，这些 slab 都属于一个 slab列表 ，每个 slab列表 是一段连续的内存块，并包含3种类型的 slabs链表 ：
- slabs_full(完全分配的slab)
- slabs_partial(部分分配的slab)
- slabs_empty(空slab,或者没有对象被分配)。
slab 是 slab分配器的 最小单位 ，在具体实现上一个 slab 由一个或者多个连续的物理页组成(通常只有一页)。单个 slab 可以在 slab链表 中进行移动，例如一个 未满的slab节点 ，其原本在 slabs_partial 链表中，如果它由于分配对象而变满，就需要从原先的 slabs_partial 中删除，插入到完全分配的链表 slabs_full 中。
举个具象的例子：
slab分配器 将进程描述符和索引节点对象放在一个 cache_chain ，该 cache_chain 下辖两个 kmem_cache ：一个 kmem_cache 用于存放进程描述符，而另一个 kmem_cache 存放索引节点对象，然后这些 kmem_cache 又被划分为多个 slab ，每个 slab 都管辖着若干个对象（进程描述符/索引节点对象），而这些 slab 又根据状态（已满、半满、全空）分布在3个 slabs链表 中，3个 slabs链表 共同构成一个 slab列表 。
举个例子以说明slab的分配过程：
如果在 cache_chain 里有一个名叫 inode_cachep 的 kmem_cache 节点，它存放了一些 inode 对象。当内核请求分配一个新的 inode 对象时，slab分配器 就开始工作了：
- 首先要查看
inode_cachep的slabs_partial链表，如果slabs_partial非空，就从中选中一个slab， 返回一个指向已分配但未使用的inode结构的指针。 完事之后，如果这个slab满了，就把它从slabs_partial中删除，插入到slabs_full中去，结束； - 如果
slabs_partial为空，也就是没有半满的slab，就会到slabs_empty中寻找。如果slabs_empty非空，就选中一个slab， 返回一个指向已分配但未使用的inode结构的指针 ，然后将这个slab从slabs_empty中删除，插入到slabs_partial（或者slab_full）中去，结束； - 如果
slabs_empty也为空，那么没办法，cache_chain内存已经不足，只能新创建一个slab了。
内核中slab分配对象的全过程：
- 根据对象的类型找到
cache_chain中对应的高速缓存kmem_cache - 如果
slabs_partial链表非空，则选择其中一个slab，将slab中一个未分配的对象分配给需求来源。如果分配之后这个slab已满，则移动这个slab到slabs_full链表 - 如果
slabs_partial链表没有未分配的空间，则去查看slabs_empty链表 - 如果
slabs_empty非空，则选择其中一个slab，将slab中一个未分配的对象分配给需求来源，同时移动slab进入slabs_partial链表中 - 如果
slabs_empty也没有未分配的空间，则说明此时空间不足，就会请求伙伴系统分页，并创建新的空闲slab节点放入slabs_empty链表中，回到步骤3
从上面可以看出，slab分配器的本质其实就是 将内存按使用对象不同再划分成不同大小的空间，即对内核对象的缓存操作 。
